木工直角定位方型辅助工具结构

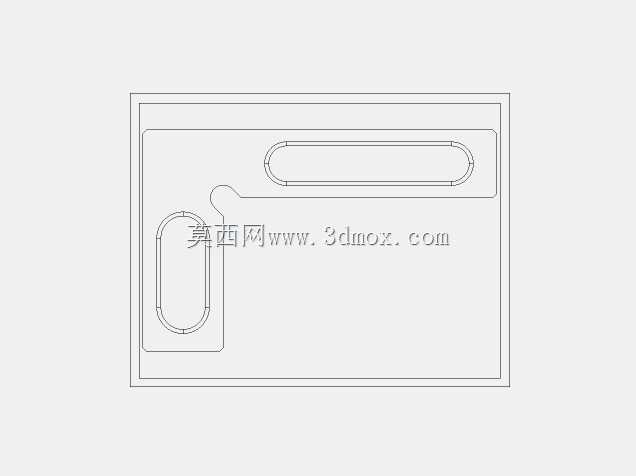

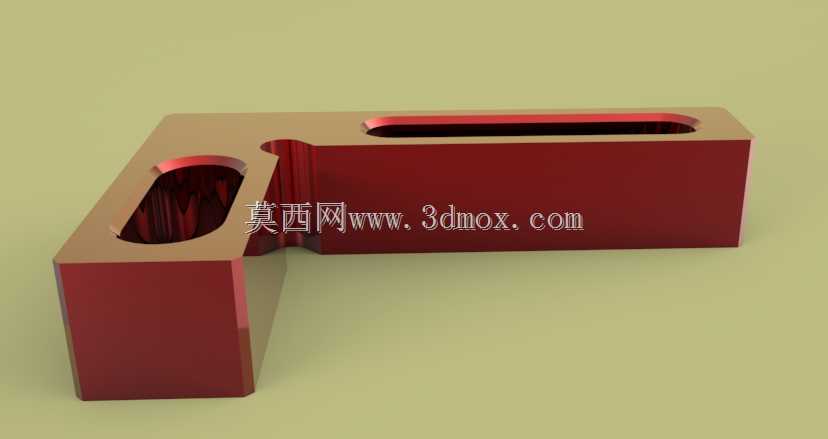

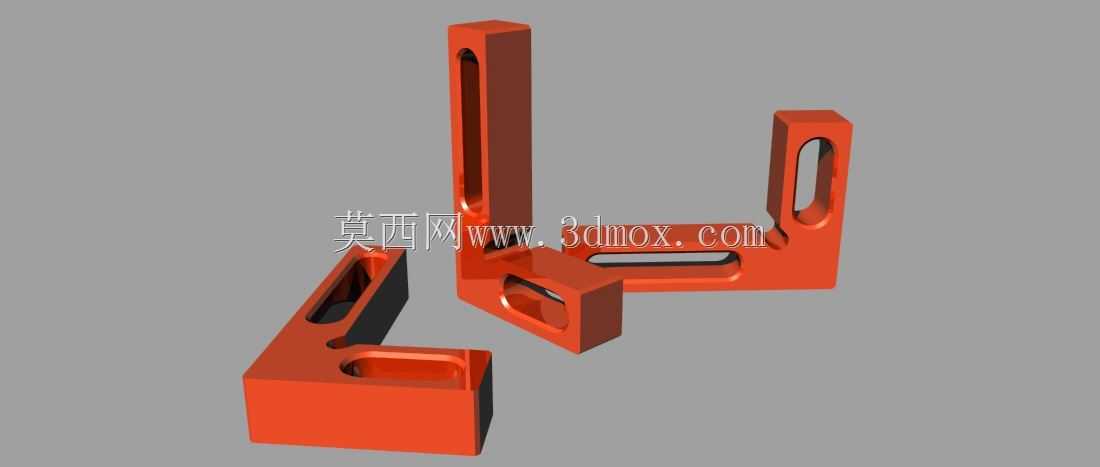

这款直角型定位辅具，核心应用场景集中在木工现场拼接、小型工件直角校准、台面临时定位等作业环节，日常在木工坊小件组装、DIY木作直角固定、板材拼接对位时使用频率较高，能替代传统直角尺的临时夹持定位功能，减少拼接过程中的直角偏移问题。从功能特性来看，主体采用L型直角结构，两个臂段上分别开设长圆形滑槽，滑槽的设计是为了适配不同规格的夹紧螺栓，可根据作业时的夹持位置灵活调整固定点，不会因为固定孔位固定而限制夹持范围，两个臂段的垂直面经过平整度处理，能保证贴靠工件时的直角精度，避免出现拼接缝隙不均的问题。设计思路上，整体采用等厚块体结构，没有多余的凸起或薄壁结构，既保证了靠模时的结构刚性，不会因为夹持力过大出现形变，又能在日常存放时避免磕碰损坏，外轮廓的直角边做了微小的倒角处理，不会在贴靠木质工件时刮伤木材表面，滑槽的内壁做了顺滑处理，螺栓滑动时不会出现卡滞，能快速调整固定位置。从安装边界与尺寸适配来看，两个臂段的长度适配常规小型木工作业的定位需求，既可以满足两块窄板材的直角拼接定位，也能在台锯、雕刻机的台面上作为临时定位挡块使用，滑槽的长度覆盖了臂段的大部分有效行程，可适配从M6到M8规格的常用夹紧螺栓，整体厚度控制在合理范围，不会因为过厚导致夹持时螺栓行程不足，也不会因为过薄导致靠模时出现翘曲。实际使用时，只需将辅具的两个垂直内边贴靠在待拼接工件的直角外侧，通过滑槽穿入夹紧螺栓或搭配快速夹固定，就能保证两个工件的垂直精度，相比传统的直角尺定位，这种块体结构的辅具不会因为手部按压的力度变化出现偏移，固定后可以解放双手进行涂胶、打钉等后续操作，在小型相框、抽屉盒体、方形木座的组装作业中，能有效提升直角对位的效率，减少反复调整校准的时间，外轮廓的方正结构也可以作为工件直角校验的快速检具，在加工完成后快速核验工件的直角偏差。
