楔钳式机床压紧定位夹紧构件

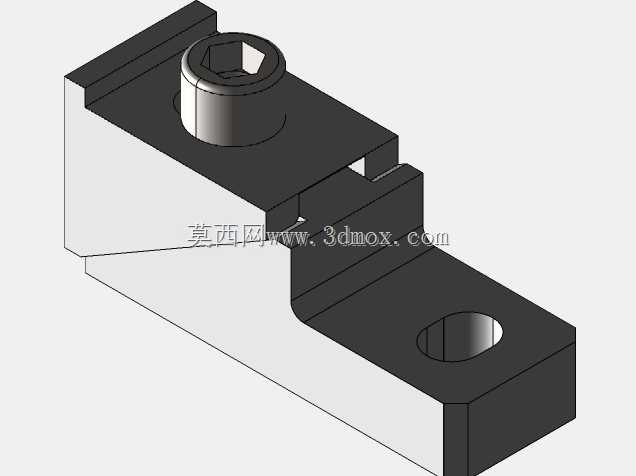

这类楔钳结构的夹紧构件，多应用在数控加工机床的工装台面上，承担工件装夹过程中的侧向压紧与定位限位作用，在批量零件铣削、钻削工序里，能配合台面上的T型槽完成快速装夹，相比普通平口钳的装夹范围更灵活，可针对异形结构件的边缘压紧场景调整安装位置，不会占用过多工作台的有效加工区域。从结构设计逻辑来看，构件采用分体楔紧的受力思路，主体的L型基座承担安装定位的基础承载，基座一端预留的通孔用于穿装T型螺栓，将整个构件固定在机床工作台的槽位内，安装时可根据工件的装夹位置沿槽向调整固定点，适配不同尺寸工件的装夹边界。上方的内六角压紧螺栓为施力部件，旋拧螺栓时会通过楔面的斜度转化，将螺栓的轴向旋紧力转化为对工件侧面的横向压紧力，楔面的角度设计经过受力校核，既保证旋紧时的力放大效果，让操作人员用标准内六角扳手就能达到足够的压紧力，也能避免加工过程中因切削振动导致夹紧松脱，同时不会因为施力过大造成工件装夹变形。构件的外形轮廓做了边角倒钝处理，基座的安装面平面度有较高公差要求，安装后能与工作台面完全贴合，不会出现装夹翘曲的问题，压紧端的接触平面做了防滑纹理处理，与工件侧面接触时能增大静摩擦力，减少切削力带来的工件位移风险。在实际生产线的应用中，这类夹紧件常成组配合使用，针对长条型零件、不规则结构件的多点位装夹场景，可灵活布置在工件的不同侧边，相比专用夹具的适配性更强，能大幅降低小批量加工时的工装准备周期，安装时只需保证各夹紧点的压紧力均匀，即可满足常规铣削、钻孔工序的装夹刚度要求，构件的整体尺寸紧凑，安装后突出工作台面的高度较低，不会干涉加工刀具的走刀路径，能有效减少加工过程中的刀具碰撞风险。
