电动自行车无轮毂车轮创新结构设计

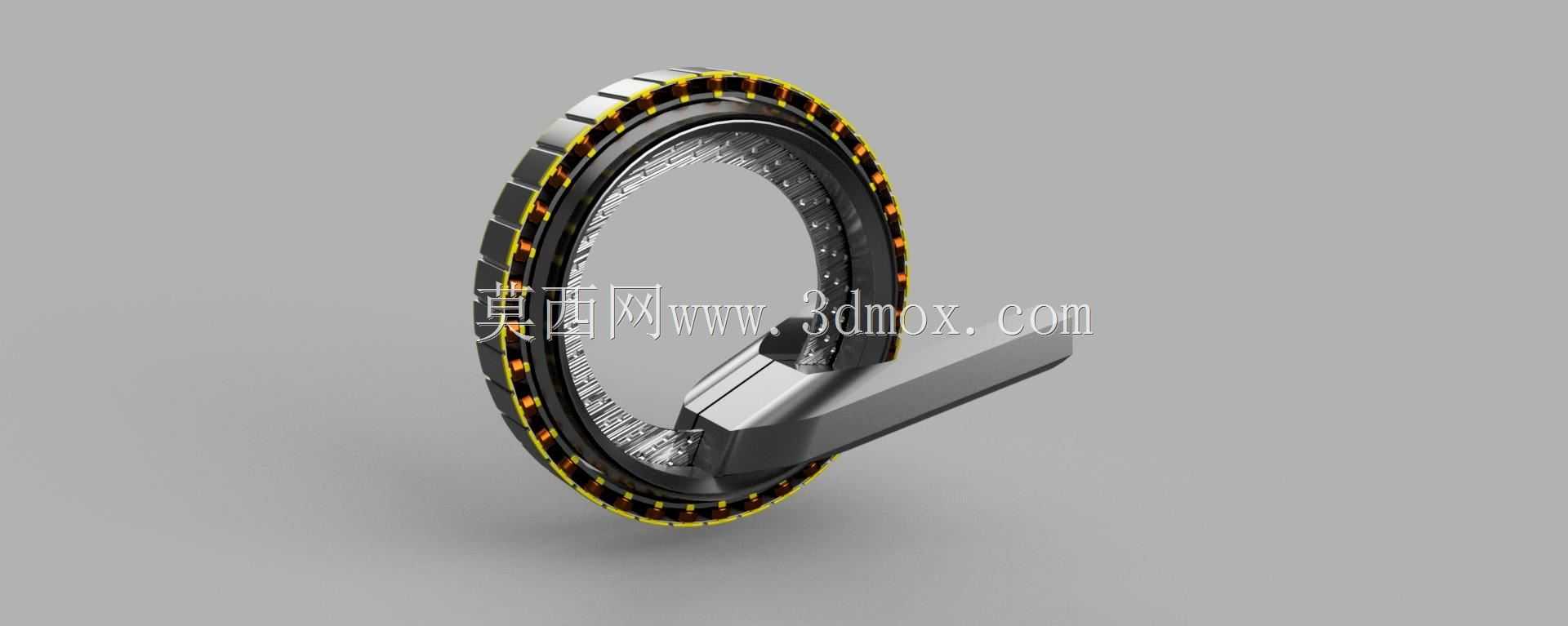

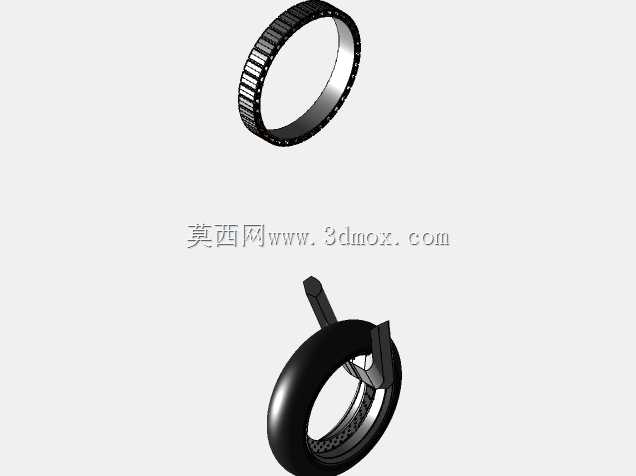

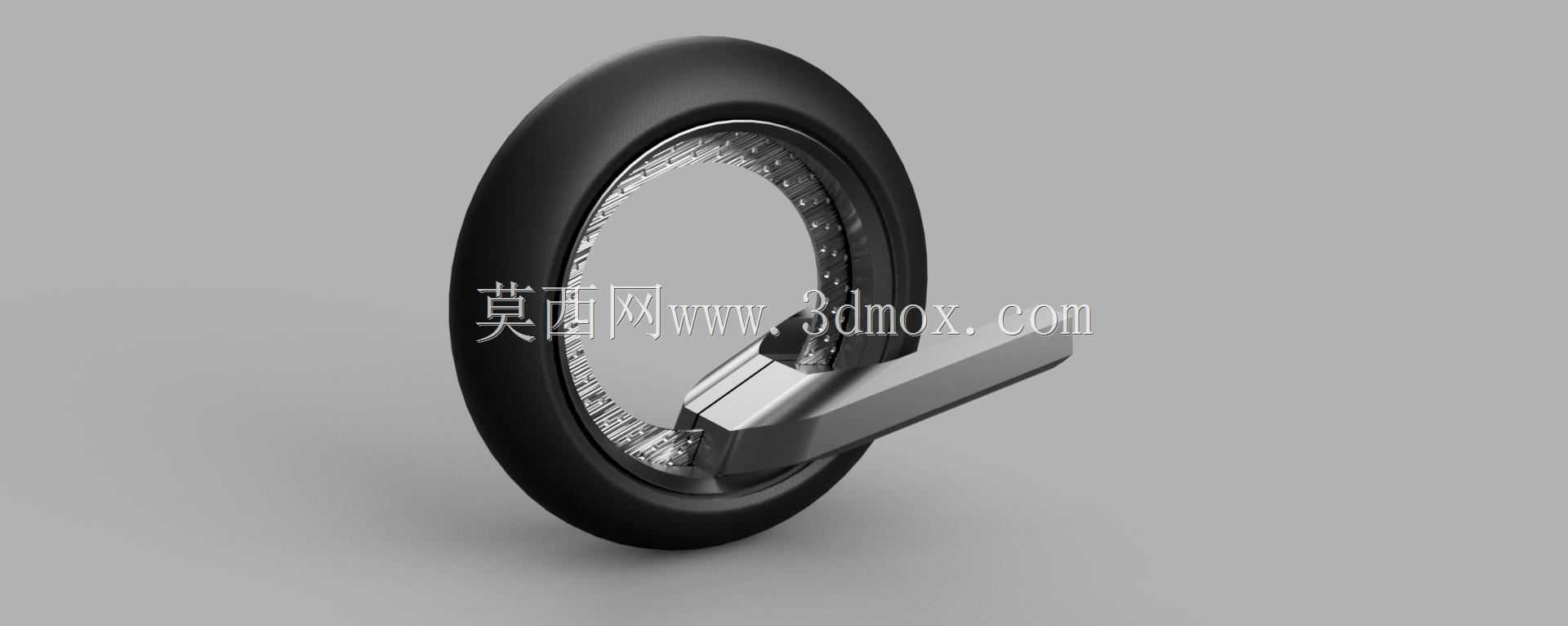

这款无轮毂车轮结构，主要面向短途电动代步出行场景，适配轻量化电动自行车、便携折叠代步车的行走系统需求，区别于传统辐条轮、一体轮的结构逻辑，取消了传统轮毂的中心轴辐支撑结构，将转动支撑、驱动衔接的结构集成在轮圈内侧环形区域，能在同等轮径下压缩轮组轴向占用空间，同时降低轮组中心区域的结构干涉风险，给整车的电池布置、折叠机构预留更多设计余量。从实际使用场景来看，这类轮组在城市短途通勤、共享代步、便携折叠代步工具上有明确的适配价值，传统带中心轴的车轮在折叠收纳时，中心轴位置的凸起结构往往会占用额外收纳空间，无轮毂结构的支撑臂从轮侧延伸接入，能让轮组在收纳时更贴合车架主体，减少折叠后的整体外廓尺寸。设计思路上，轮组的承载逻辑做了针对性调整，轮胎采用常规充气橡胶结构适配常规路面减震需求，轮圈内侧设置环形滚道，配合内置的滚动支撑体承担径向载荷，替代传统轮毂的辐条传力路径，支撑臂作为固定结构衔接车架，内部可集成驱动电机的定子组件，轮圈内侧集成转子磁钢结构，直接实现轮圈直驱，省去传统轮组的辐条传力、花鼓传动的中间环节，减少传动损耗。安装边界方面，这类轮组的安装接口集中在侧置支撑臂的连接端，不需要在轮组中心预留轴孔安装空间，安装时仅需将支撑臂与车架前叉或后平叉的安装位对接固定即可，轮组的转动区域与车架的间隙只需满足轮胎跳动、转向偏转的安全距离即可，不需要预留中心轴周边的辐条转动空间，能让整车的轮周布局更紧凑。功能特性上，无轮毂的环形中空结构除了结构紧凑的优势，还能减少轮组转动时的空气紊流，同时避免传统辐条轮在使用中出现的辐条松动、张力不均的维护问题，轮圈的环形支撑结构整体刚性更均匀，承受路面冲击时载荷能沿整圈滚道均匀分散，减少局部应力集中导致的结构变形。实际选型适配时需要注意，这类轮组的侧置支撑臂需要承担全部的轮组载荷与路面冲击，支撑臂与车架的连接位需要做加强结构设计，避免长期交变载荷下出现连接位疲劳开裂，同时轮圈内侧的滚道密封结构需要满足日常涉水、扬尘场景的防护需求，避免杂物进入滚道导致滚动卡滞、磨损加剧的问题。
