电动自行车无轮毂轮组结构设计

日常短途代步场景中，传统辐条式轮毂车轮长期存在辐条易松动变形、轮毂轴部易进灰卡滞、轮组整体风阻偏大的问题，这款无轮毂轮组的设计，正是瞄准城市短途电动两轮车的轻量化、低维护需求展开。从实际使用场景来看，这类轮组可适配小尺寸折叠电动自行车、城市休闲代步电单车，尤其适合需要频繁启停、日常通勤距离在5-15公里的城市出行场景，相比传统轮组，其外露的转动结构更少，日常使用中卷入衣物、缠绕杂物的概率大幅降低，对于穿长裙、宽裤脚的骑行者更为友好。

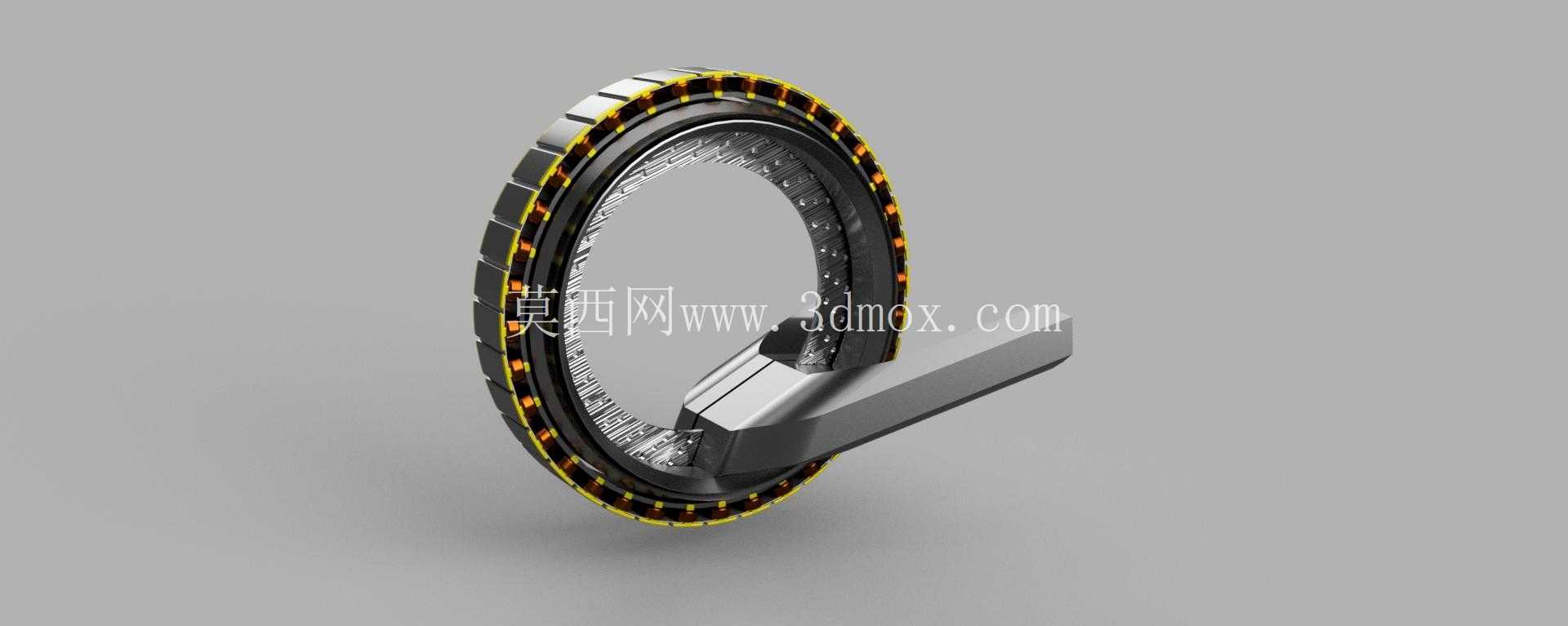

功能特性层面，这款轮组摒弃了传统中心轴+辐条的传力路径，将转动支撑结构布置在轮胎内侧的环形轨道上，固定端从轮组中心侧方延伸而出，直接与车架前叉或后平叉连接，传力路径更短，轮组转动时的整体惯量分布更靠近轮胎外缘，滚动过程的平顺性更优。同时，没有了中心轮毂的遮挡，轮组中部预留出的环形空间可灵活布置碟刹制动组件、轮毂电机甚至小型发电装置，给整车的结构布局留出了更多调整空间，对于追求极简外观的城市代步车设计而言，这种结构能大幅简化整车侧面的视觉冗余，让整车线条更流畅。

设计思路上，这款轮组优先考虑了日常使用的可靠性与维护便捷性，环形支撑轨道采用多组均匀分布的滚动轴承作为转动副，替代传统的中心轴承组，单组轴承承受的径向载荷被均匀分摊，即使单颗轴承出现磨损，也不会直接导致轮组卡滞失效，维修时仅需更换对应位置的小尺寸轴承即可，无需拆解整个轮组。轮胎采用常规的充气式橡胶轮胎，与现有普通电动自行车轮胎规格通用，用户更换轮胎时无需寻找特殊规格配件，降低了后期使用成本。固定连接端采用扁平式叉形结构，安装孔位与常规电动自行车前叉的开档尺寸匹配，不需要对现有车架结构做大幅修改即可完成适配，降低了整车厂的配套改造成本。

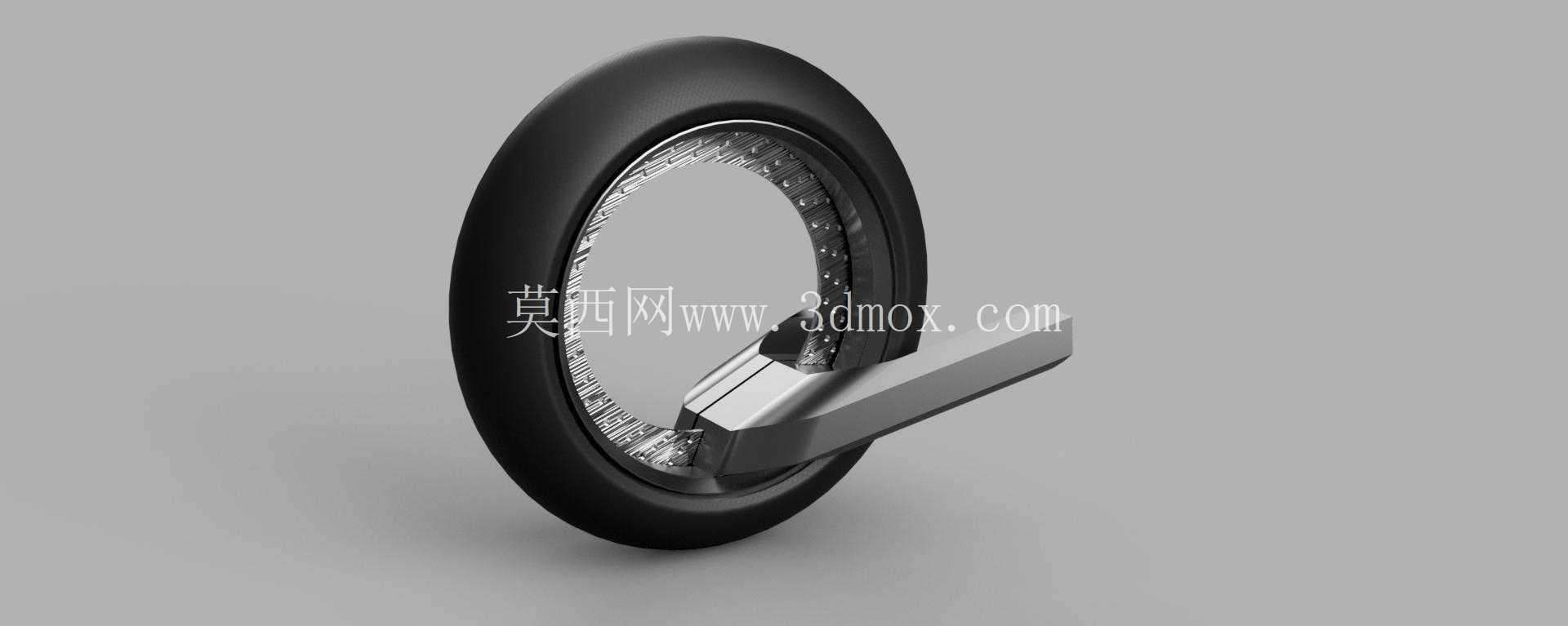

外形尺寸与安装边界方面，这款轮组的轮胎外径适配12-14寸小规格电动自行车轮位，整体轮组厚度与同规格传统轮组基本一致，侧方伸出的固定连接臂长度控制在120mm以内，安装时不会与车架的泥瓦、线组产生干涉，连接臂上的安装孔位采用标准的M10螺栓固定规格，与绝大多数民用电动自行车的前轮安装尺寸兼容。轮组内侧的环形轨道直径比轮胎内径小25mm，预留出足够的轮胎形变空间，即使在满气状态下承受100kg的垂直载荷，轮胎形变也不会接触到内侧的支撑结构。需要注意的是，由于固定端从侧方伸出，安装时需要保证连接臂与车架安装面的贴合度，连接螺栓的预紧扭矩需要控制在35-40N·m，避免长期骑行过程中连接臂出现松动。另外，环形轨道处需要预留3mm的密封间隙，搭配简易的防尘毛毡即可阻挡日常路面的灰尘、砂砾进入转动副，不需要复杂的密封结构就能满足城市铺装路面的使用需求。

从结构设计的角度看，这类无轮毂轮组并非单纯追求外观的概念化设计，其结构本身确实解决了传统轮组在城市代步场景下的几个痛点：没有辐条就不存在辐条调校的需求，日常使用不需要定期调整辐条张力；中心无轴的结构让轮组的侧面清洁更方便，不会出现辐条缝隙积灰难以清理的问题；环形分布的支撑结构让轮组的抗侧向冲击能力更强，即使骑行过程中轮组侧面受到轻微碰撞，也不会像传统辐条轮那样出现大面积辐条变形的问题。当然，这类结构目前也存在一定的适配局限，比如不适合大载重的货运电动自行车，也不适合非铺装路面的越野骑行场景，但在城市短途代步这个细分场景下，其结构优势足够明显，完全具备量产落地的可行性。在建模过程中，需要重点关注环形轨道的圆度公差，以及各轴承安装位的位置度公差，轨道圆度公差需要控制在0.1mm以内，否则轮组转动时会出现明显的跳动感，影响骑行体验；各轴承安装位的同轴度公差需要控制在0.05mm以内，保证所有轴承都能均匀承受载荷，避免局部载荷过大导致轴承过早磨损。
