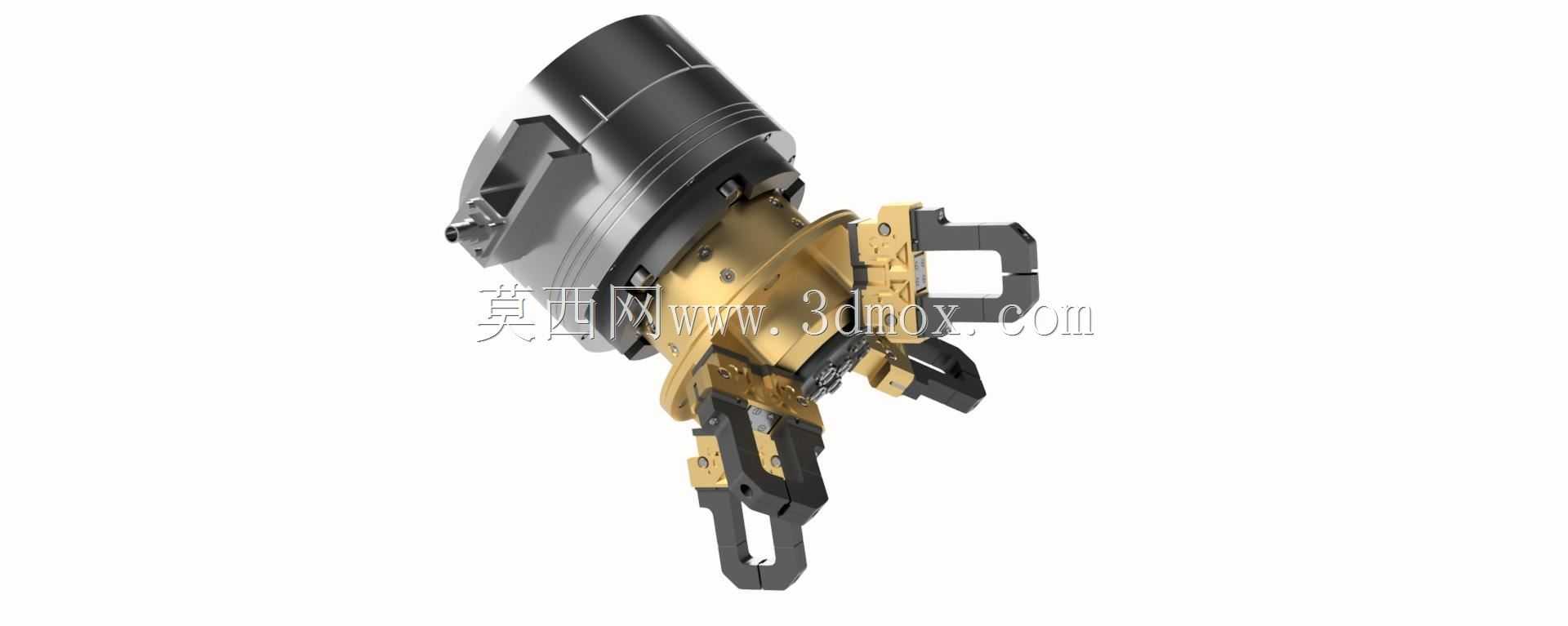

工业自动化夹持式三指机械夹爪结构

该夹爪作为工业机器人末端执行器的核心品类，主要适配六轴协作机器人、SCARA水平关节机器人的末端安装，在3C电子零部件上下料、小型精密零件装配、机加工工位工件转运、注塑件取件等场景中承担工件夹持与姿态保持功能。从结构设计逻辑来看，这款三指夹爪采用中心驱动的同轴布局，驱动模块内置在夹爪上部的圆柱壳体内，通过内部的斜楔传动结构将驱动端的直线或旋转输出转化为三个夹指的同步径向开合动作，相比两指夹爪，三指的周向均布布局能对圆柱形、环形、不规则异形小工件形成更稳定的包络夹持，夹持过程中工件受力均匀，不会出现两指夹持常见的工件偏转、夹痕过深的问题。夹指部分采用分段式设计，靠近驱动端的指根为高强度合金材质，承担传动受力，末端的夹持接触块可根据实际夹持工件的外形、材质更换适配的结构，比如夹持光滑塑料件时可更换带防滑纹理的聚氨酯接触块，夹持金属精密件时可更换带V型槽的硬质合金接触块，无需整体更换夹爪就能适配多品类工件的生产需求。安装边界方面，夹爪上部的安装法兰采用标准工业机器人末端接口尺寸，法兰端面预留的定位销孔与螺纹孔可直接匹配主流负载3-10kg工业机器人的末端安装位，无需额外设计转接法兰，夹爪整体径向最大尺寸控制在适配小负载机器人的作业半径范围内，开合行程覆盖常见小型工业零件的夹持尺寸范围，夹爪本体的出线口预留了气动或电气接口的安装空间，布线时可沿机器人手臂走线槽布置，不会在机器人运动过程中出现管线干涉的问题。在实际产线应用中，这类夹爪的夹持力可通过驱动端的输入参数进行调节，针对薄壁易碎工件可调低夹持力避免夹损，针对较重的金属机加工件可调高夹持力保证转运过程中工件不会脱落，夹爪内部集成的位置反馈模块可实时反馈夹指的开合位置，便于控制系统判断工件是否夹持到位、是否出现掉件异常，适配自动化产线的全流程闭环控制需求。设计过程中对夹爪的运动间隙做了严格控制，三个夹指的同步开合精度控制在工业装配要求的公差范围内，重复夹持定位精度可满足精密装配工位的使用要求，夹爪外露的运动部件均做了防异物侵入的结构设计，可适配机加工车间存在少量切削液、金属碎屑的作业环境，降低日常维护的频次。
