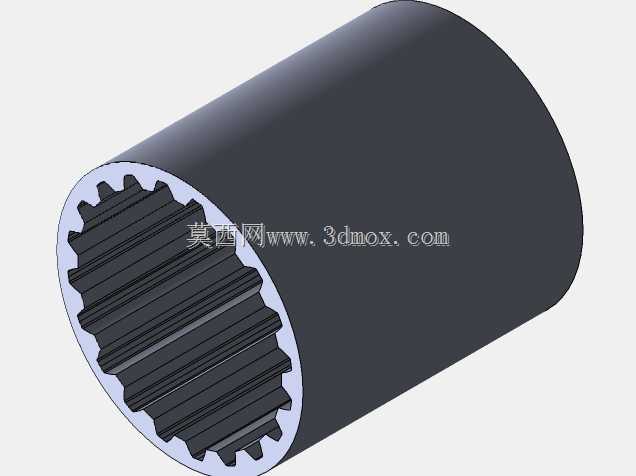

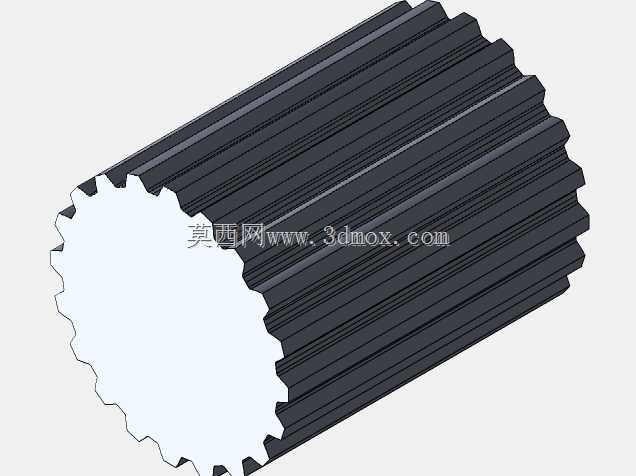

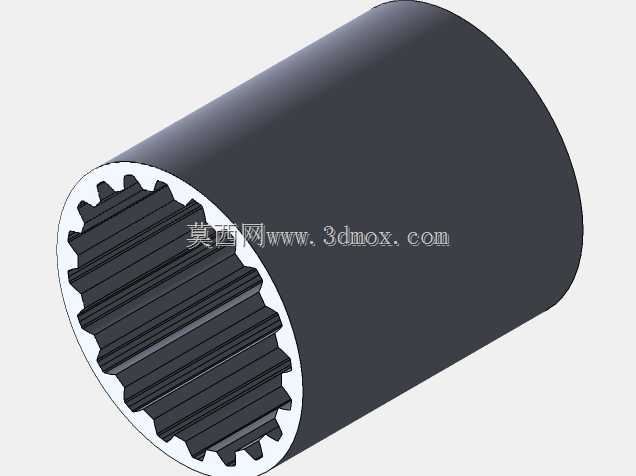

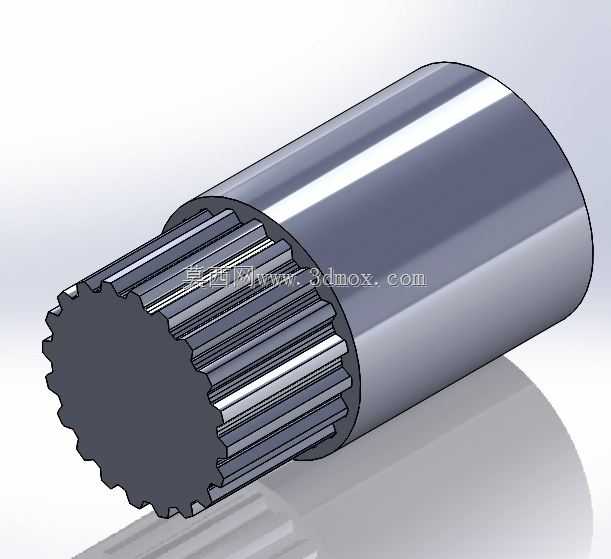

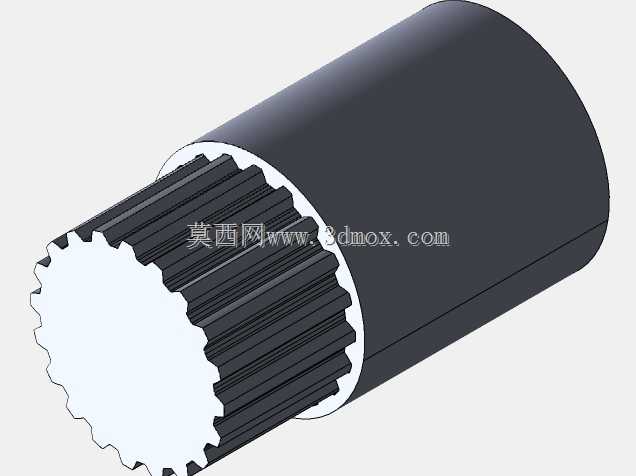

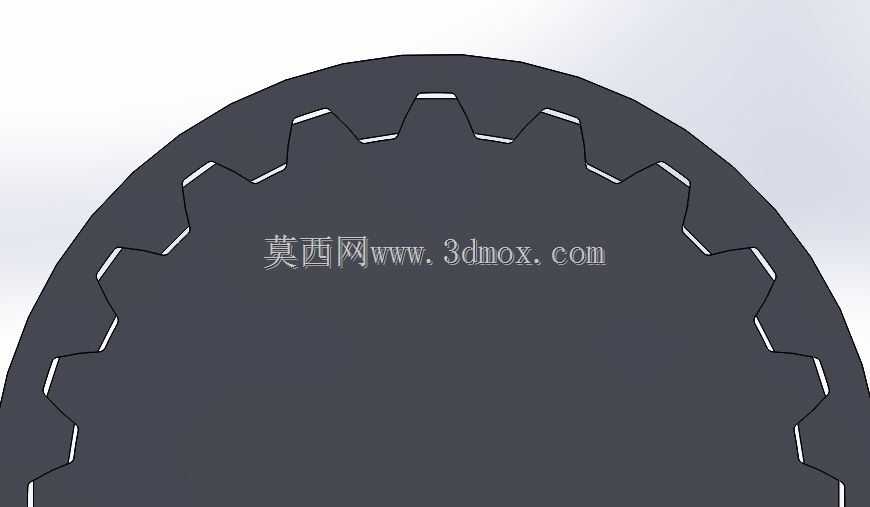

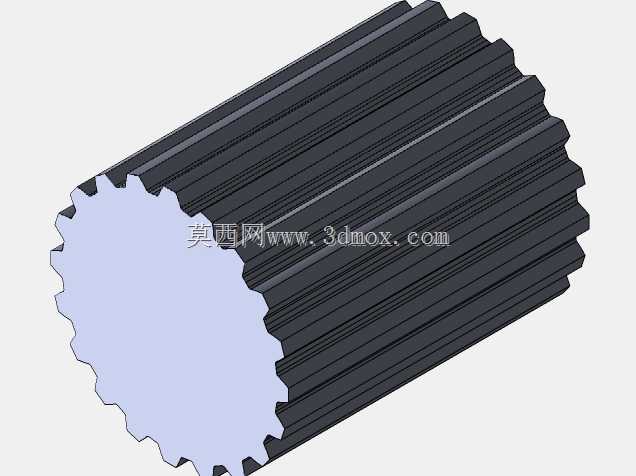

这类渐开线花键结构在传动系统中承担扭矩传递与同轴定位的核心作用,常见于重载变速箱、工程机械行走机构、工业减速器的动力输出端,相比普通平键连接,其齿面接触面积更大,应力分布更均匀,能承受交变载荷与冲击载荷,同时具备自动对中的特性,可降低轴系运转时的偏磨风险。设计时优先遵循DIN5482标准的齿形参数,模数1.9、齿数20的规格属于中小扭矩传动常用区间,40mm的大径与36mm的配合小径适配常规直径的传动轴安装需求,齿侧配合间隙选取适中的过渡配合等级,既保证装配时的顺畅推入,又能避免运转过程中出现齿面窜动带来的冲击噪音。从结构细节来看,外花键的齿端做了小倒角处理,方便装配时对准内花键的齿槽,避免硬敲导致的齿部崩边,
花键段的长度根据轮毂的配合宽度设定,预留了0.5-1mm的轴向窜动间隙,防止热胀冷缩时轴与轮毂出现卡滞。实际选型应用中,这类花键结构多用于需要频繁拆装的传动节点,比如模块化设备的动力快接接头,不需要额外的定位销就能保证周向固定,装配效率比普通键连接提升40%以上。建模过程中需要严格控制齿形的渐开线起始圆与终止圆位置,齿根圆角按照标准取0.2倍模数,避免应力集中导致的齿根断裂,外圆的圆柱度公差控制在0.02mm以内,保证与轮毂内孔的同轴度要求。在传动系统布局时,花键轴的支撑轴承位置需要尽量靠近花键配合段,减少悬臂长度带来的挠度变形,防止齿面出现偏载磨损,对于正反转频繁的工况,还需要对齿面进行高频淬火处理,提升表面硬度增强耐磨性能。
这类花键结构的安装边界需要注意,配合的内花键入口处需要做不小于15度的导入倒角,装配前涂抹润滑脂减少初期磨损,轴向固定通常采用轴用挡圈或者锁紧螺母,限制轮毂的轴向窜动量在0.1-0.3mm区间,既保证运转灵活又不会出现轴向窜动带来的传动冲击。
