车牌识别专用ANPR监控摄像设备结构

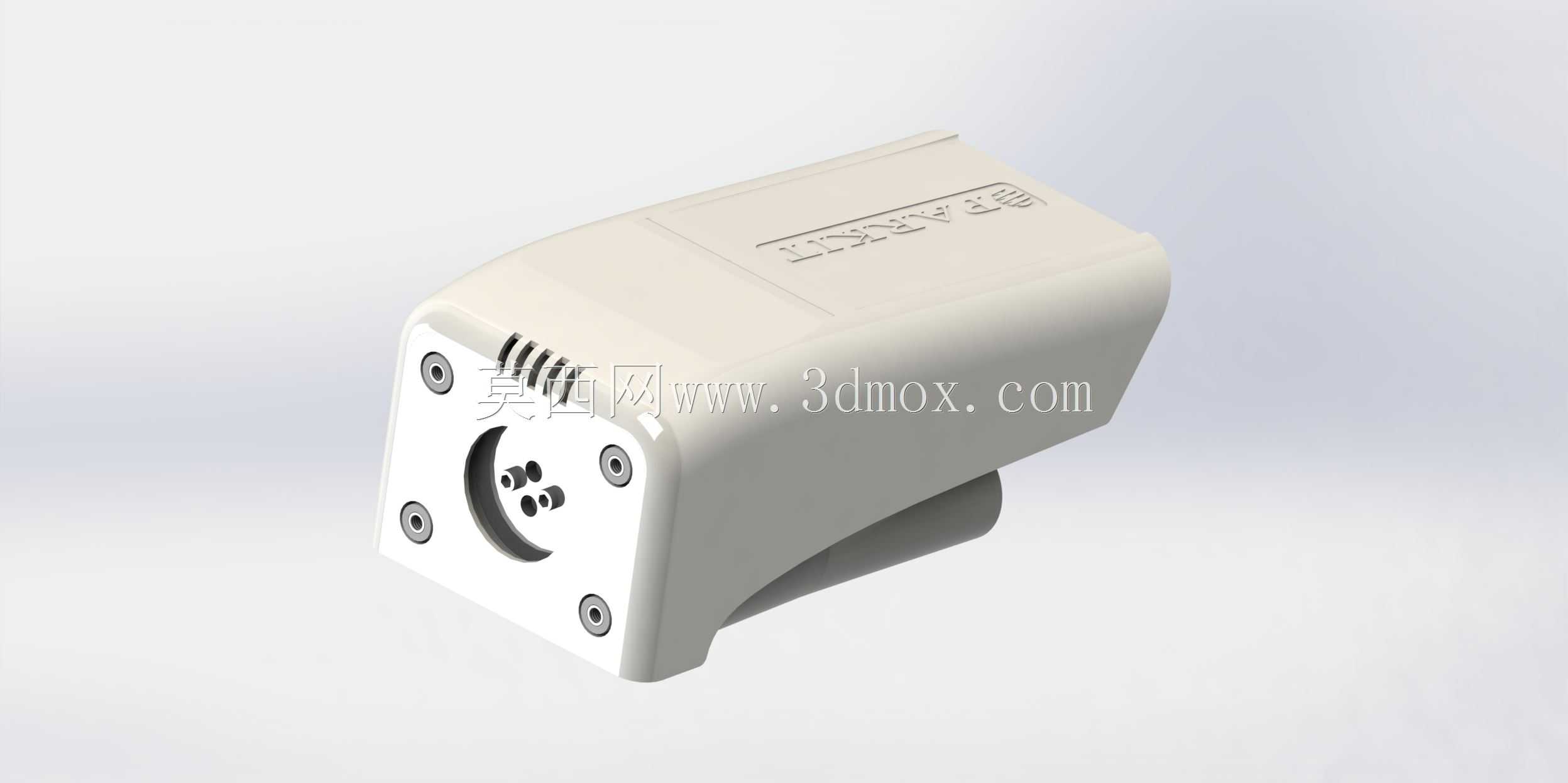

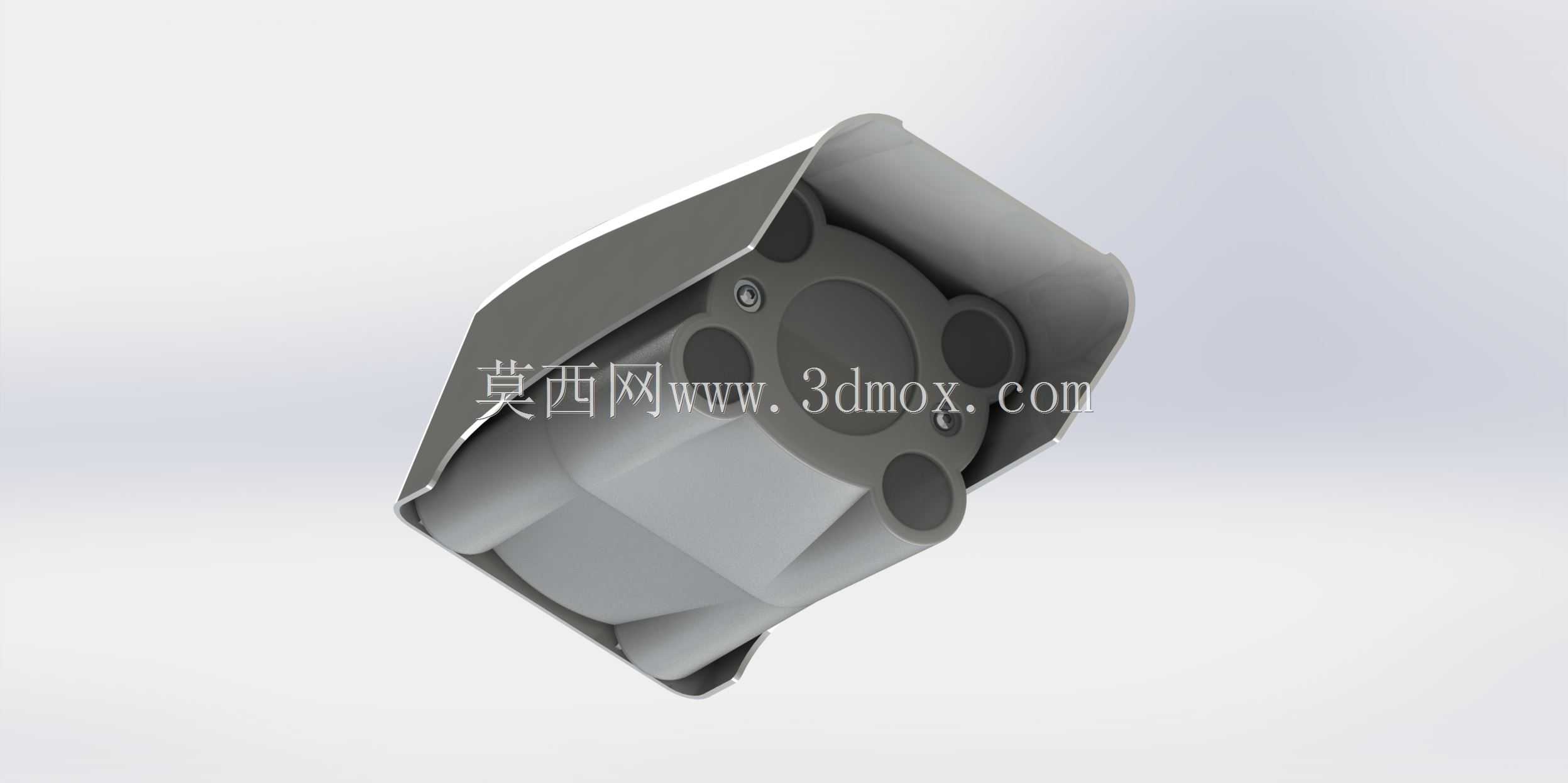

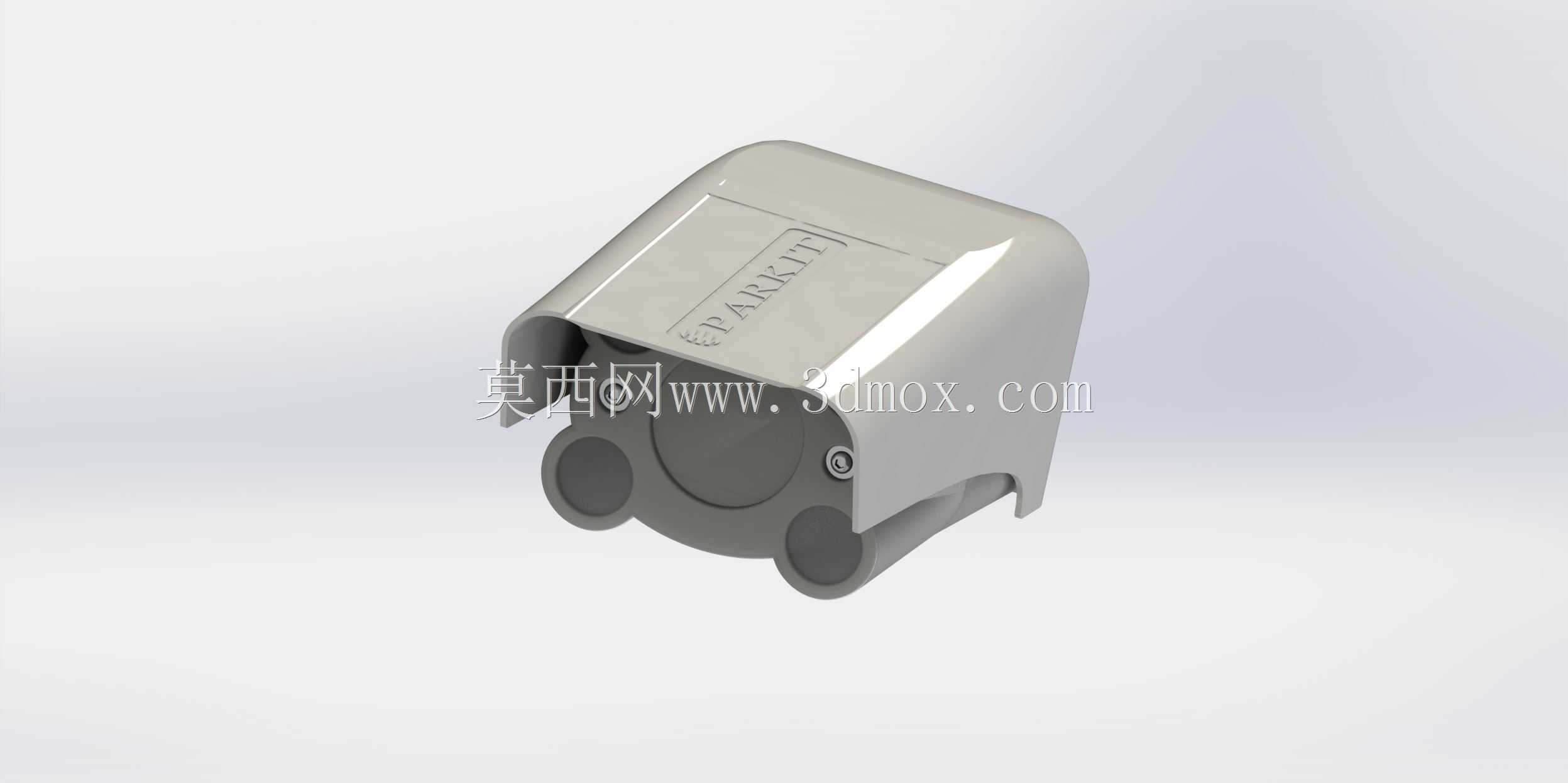

这款ANPR摄像设备的结构设计完全围绕户外车牌识别场景的实际使用需求展开，在停车场出入口、园区车辆道闸、城市道路卡口等场景中，设备需要长期暴露在室外环境下，应对日晒雨淋、温差变化、扬尘侵蚀等复杂工况，因此外壳采用了带斜向遮檐的一体化防护结构，上沿突出的遮檐可以在雨天引导水流从壳体两侧滑落，避免镜头区域积水形成水渍影响成像，同时也能在正午阳光直射时遮挡杂光，减少镜头眩光对车牌字符识别的干扰。设备前端的镜头模组周围预留了补光元件的安装位，四个环形分布的安装槽可适配红外补光灯，在夜间或地下停车场等低光照环境下，能够均匀照亮车辆牌照区域，避免补光不均产生的反光阴影，保证成像清晰度满足字符识别算法的输入要求。

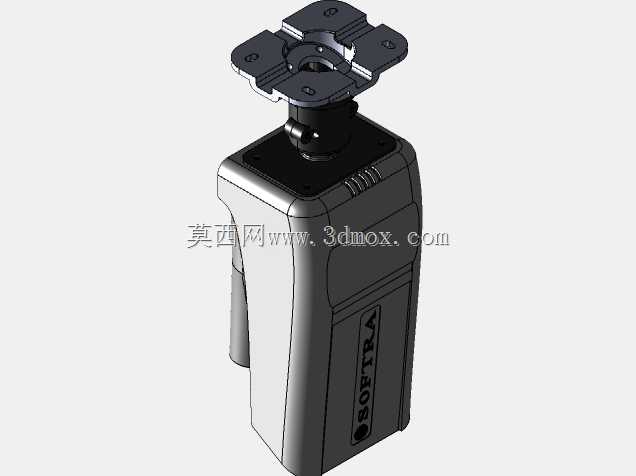

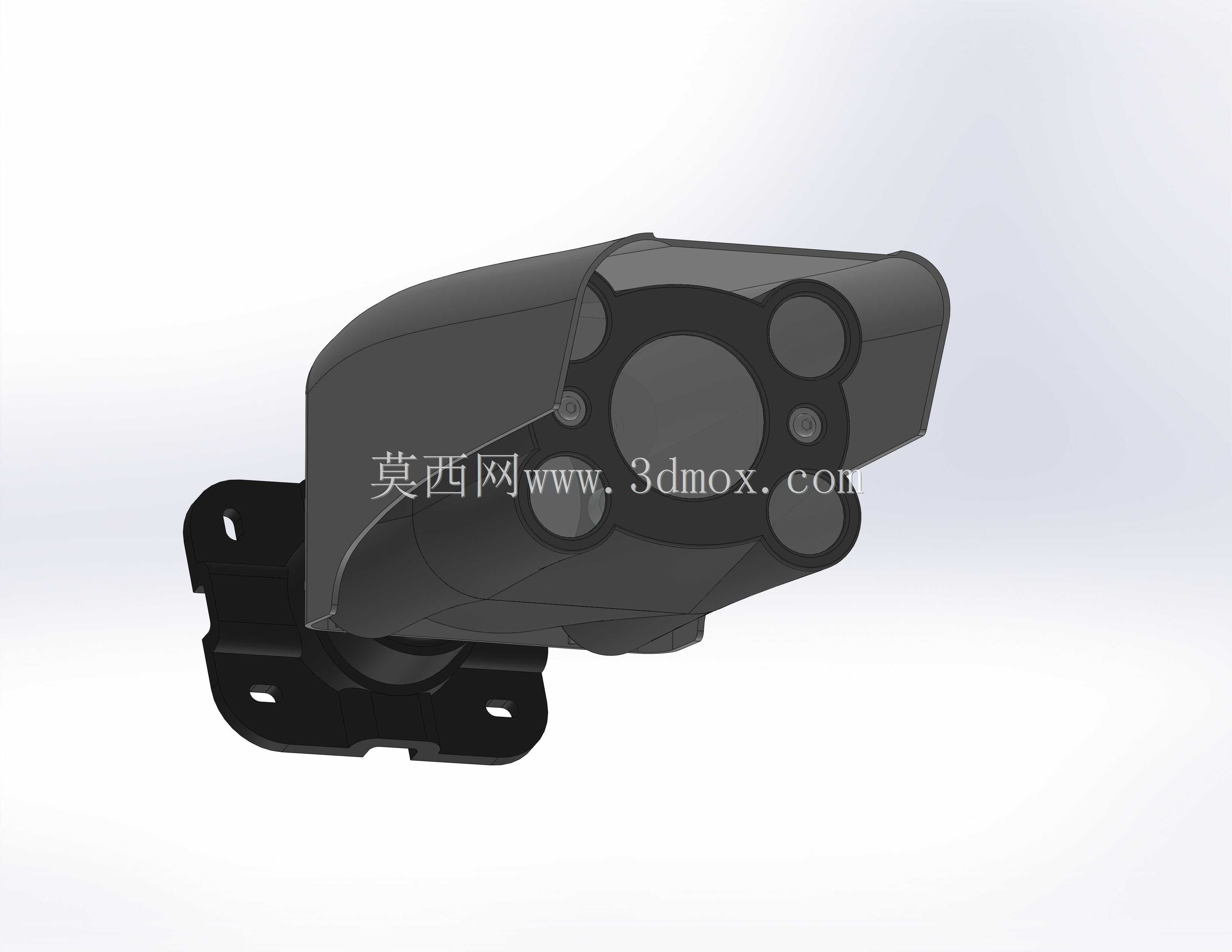

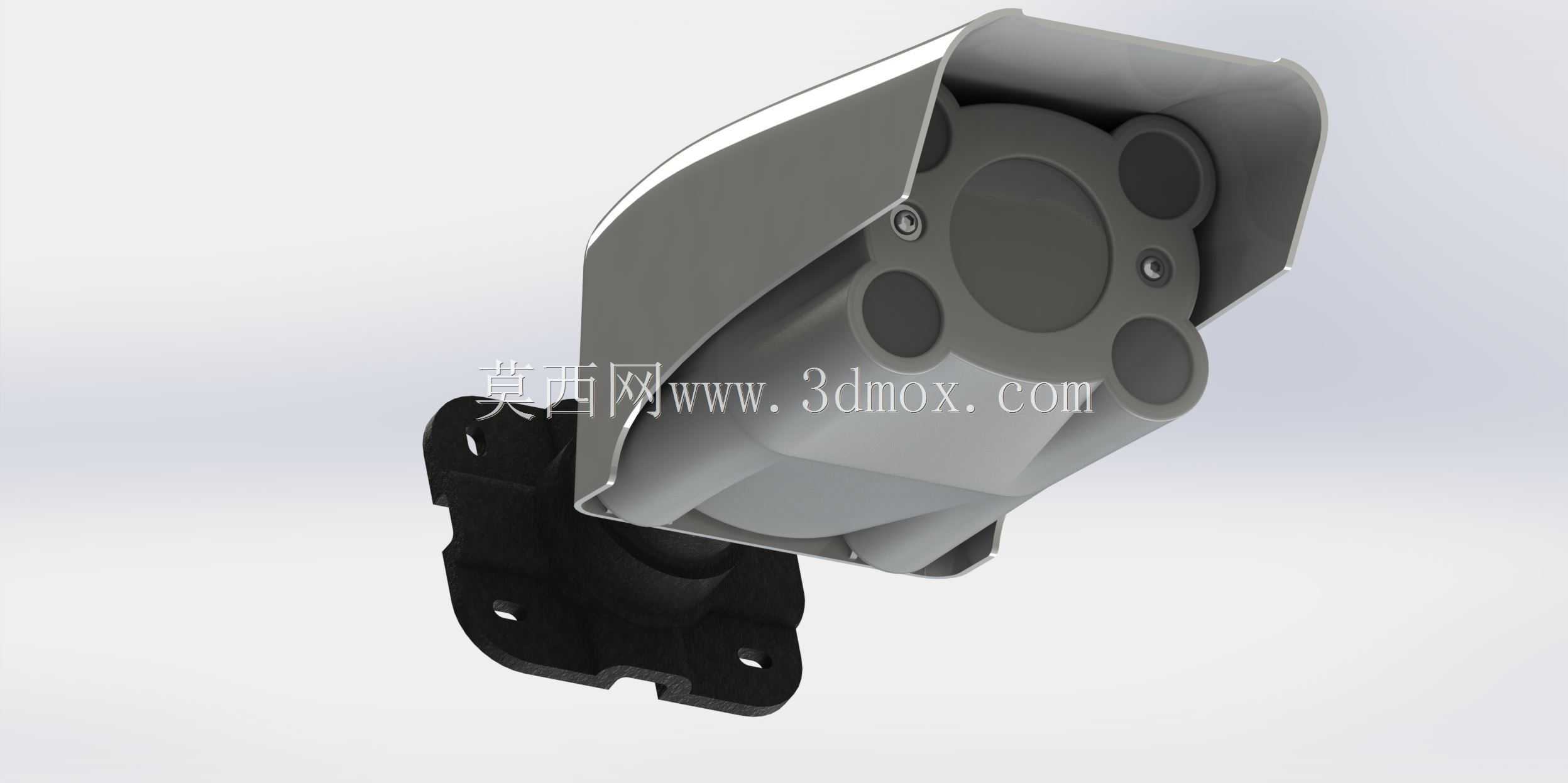

从安装适配性来看，设备底部配备了可多角度调节的壁挂式安装支架，支架底座开设了多个腰型安装孔，既可以适配混凝土墙面、金属立杆等不同安装基面的孔位偏差，也能在安装完成后通过支架的铰接结构调整设备的俯仰角度与水平朝向，校准镜头的拍摄视野，确保车牌能够落在成像画面的最佳识别区域，避免角度偏差导致的识别率下降。壳体的拼接处采用了止口配合结构，装配后可形成迷宫式密封路径，配合密封胶条能够达到户外使用的防护等级要求，阻止雨水、扬尘进入壳体内部损伤电子元件。

设计过程中优先考虑了设备的维护便捷性，壳体的前后盖采用螺丝紧固的连接方式，内部电子元件采用模块化布局，当镜头、补光元件或主控板出现故障时，只需拆开前盖即可完成元件更换，无需将整个设备从安装支架上拆卸，降低后期运维的工作量。设备的整体外形尺寸经过优化，在容纳镜头、补光灯、主控电路板、接线端子等全部内部元件的前提下，尽可能压缩壳体的整体体积，既减少了户外安装的空间占用，也降低了大风天气下设备受到的风阻，提升长期安装的结构稳定性。接线端设置在设备壳体的下侧，可避免雨水顺着线缆流入壳体内部，接线处预留了防水接头的安装位置，适配不同线径的电源与信号线接入，满足不同施工场景的布线需求。
