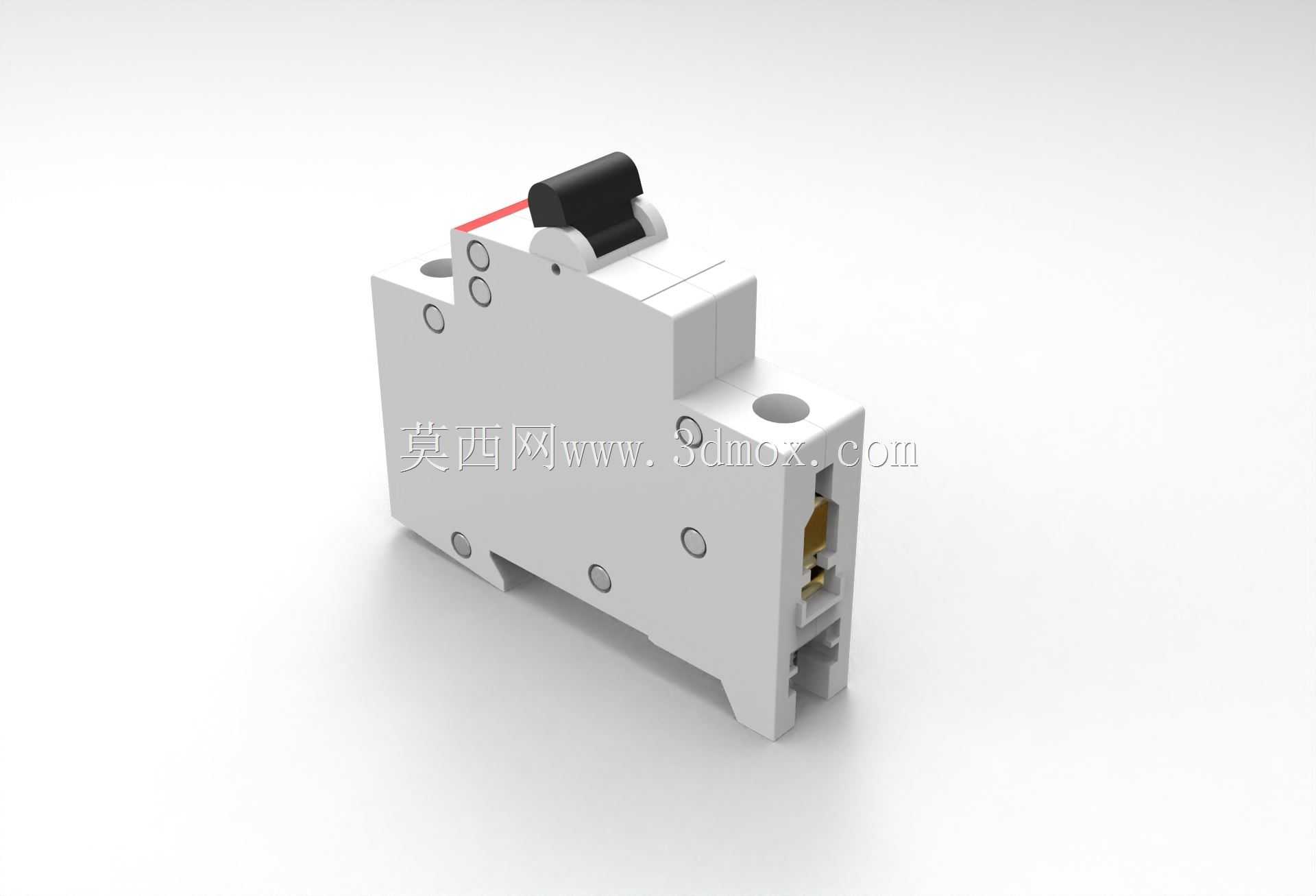

单极微型断路器结构设计三维数模

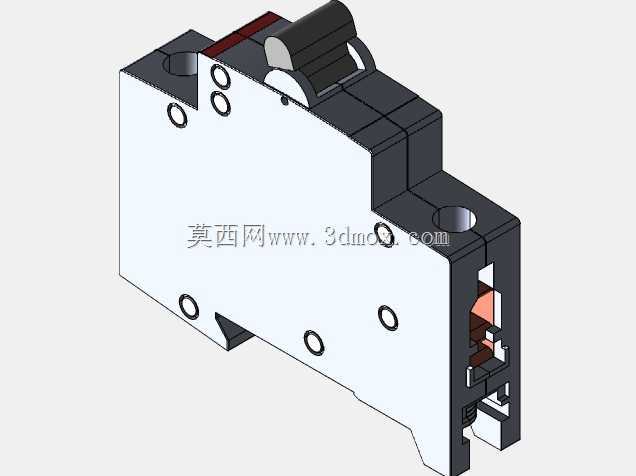

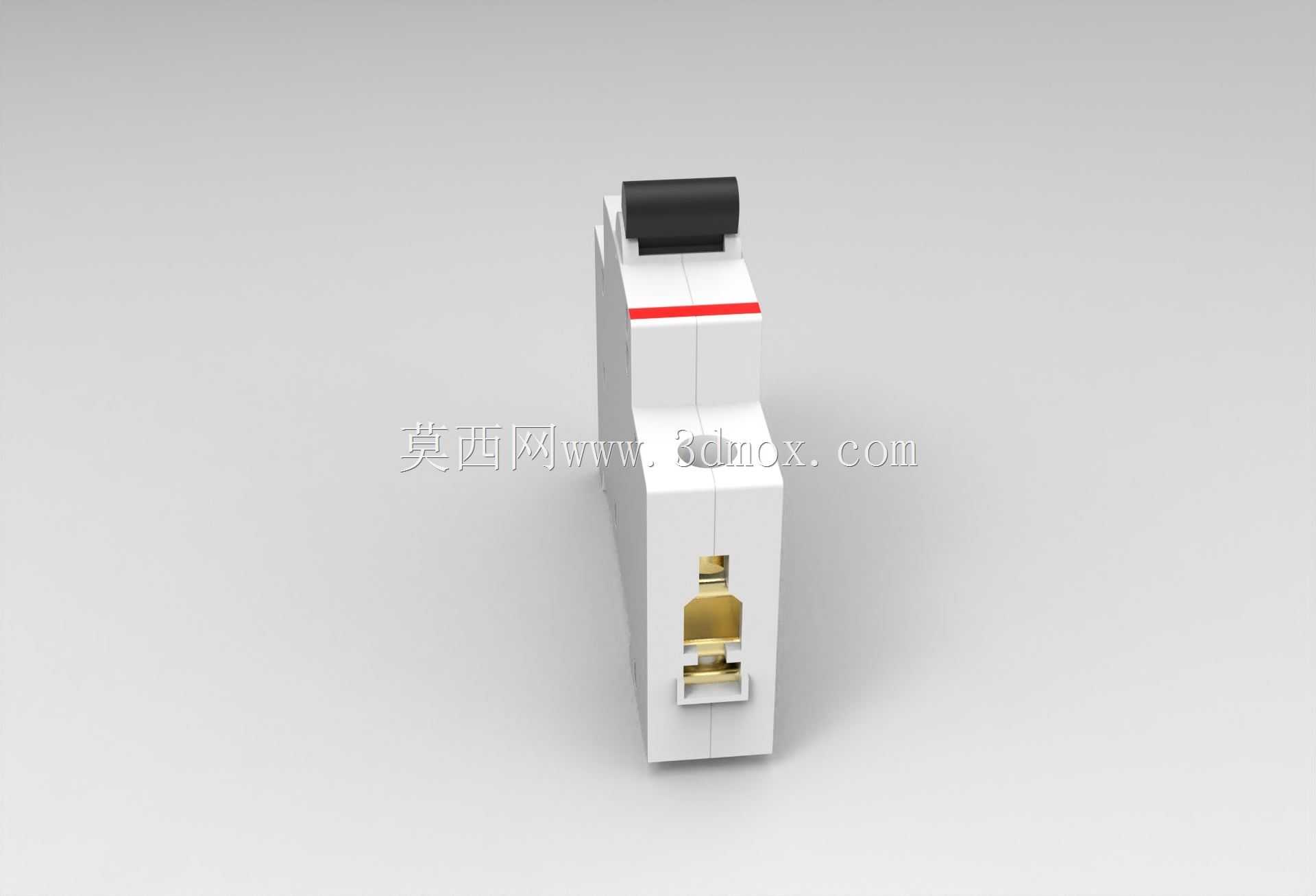

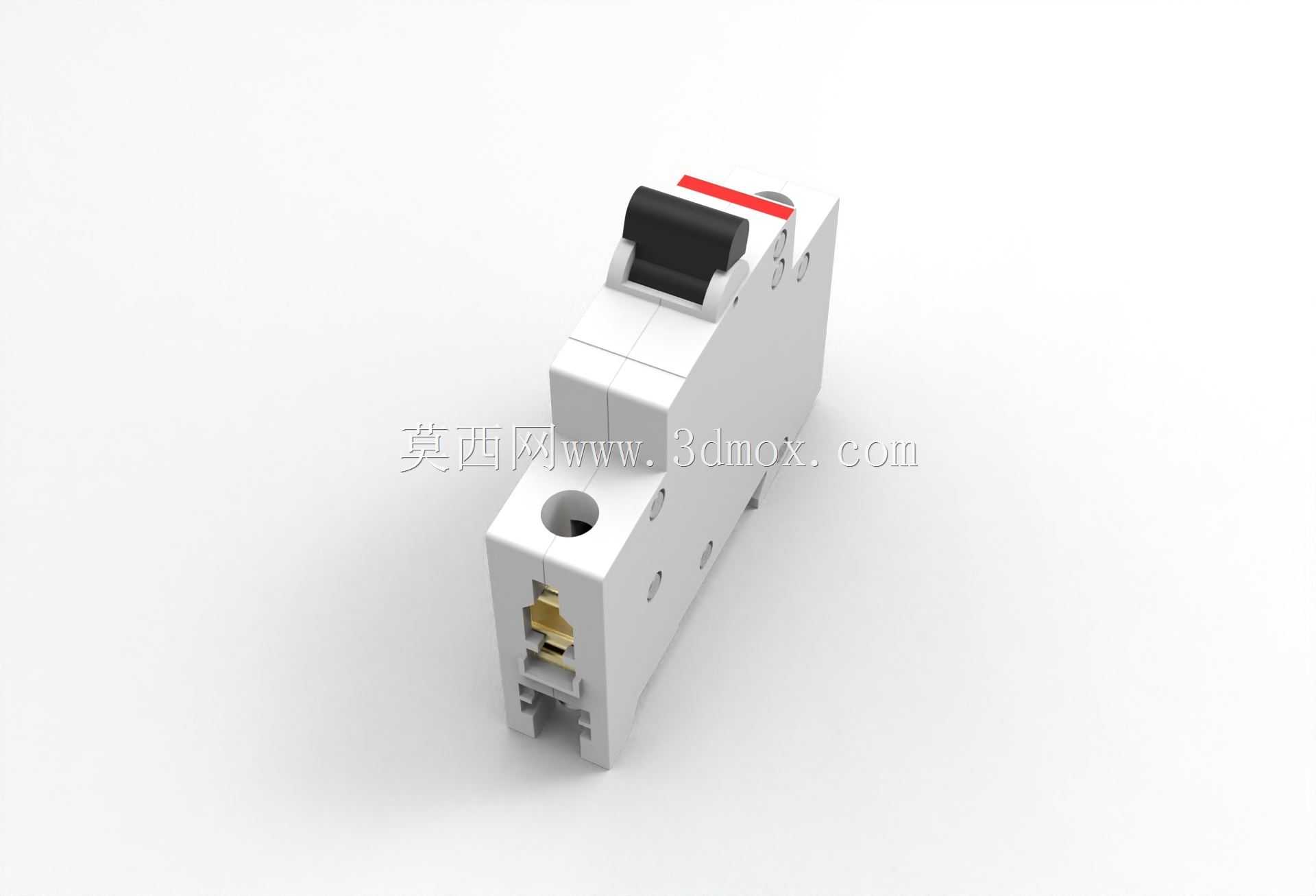

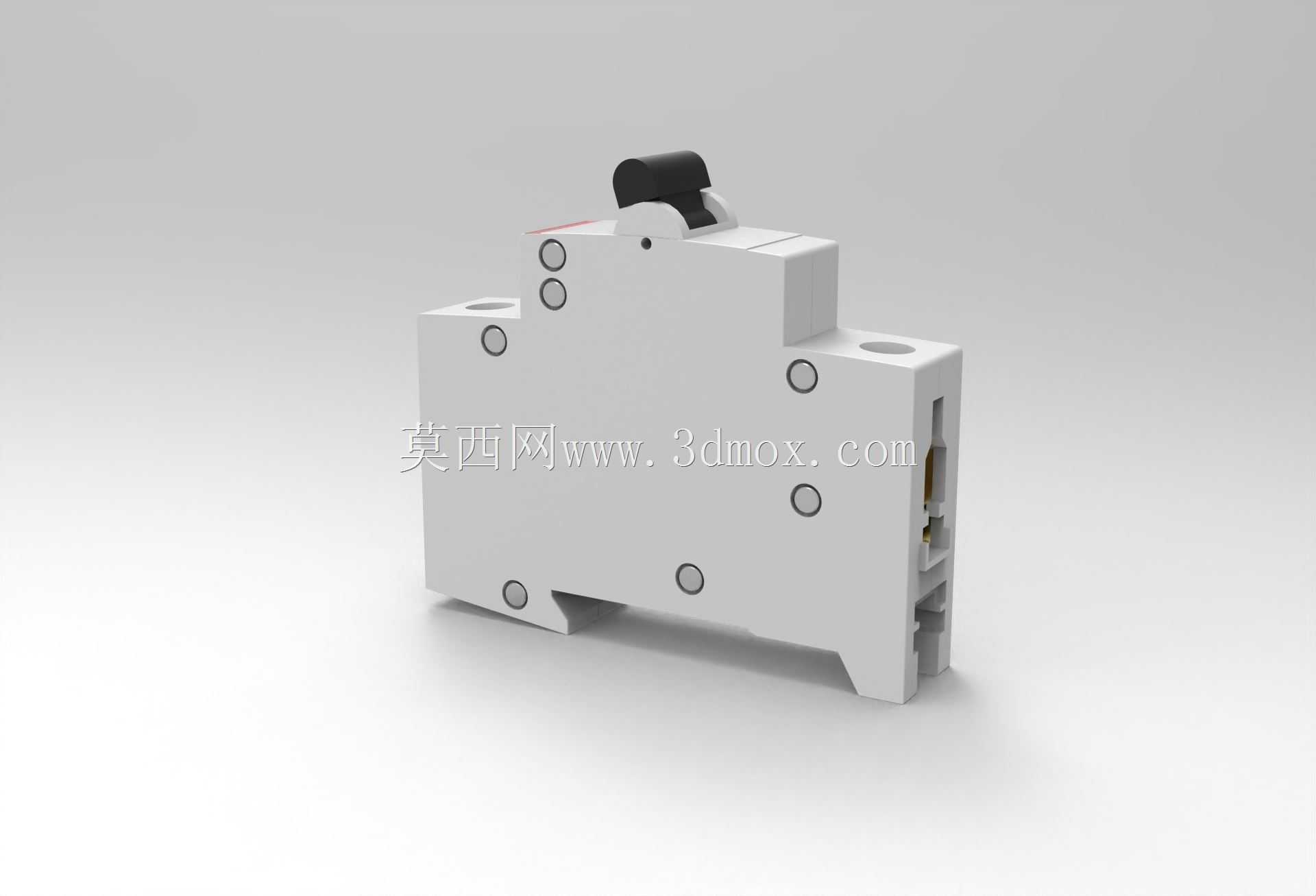

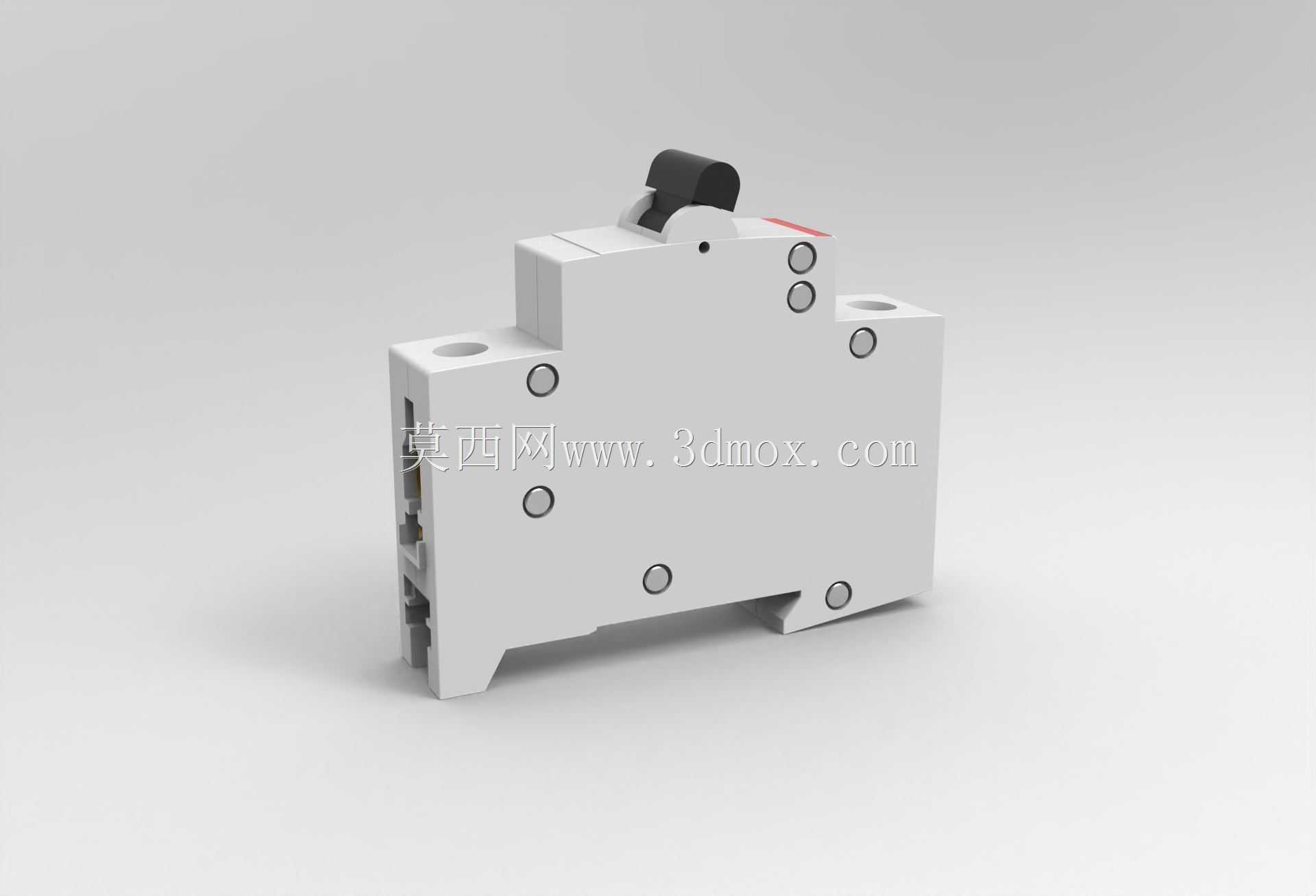

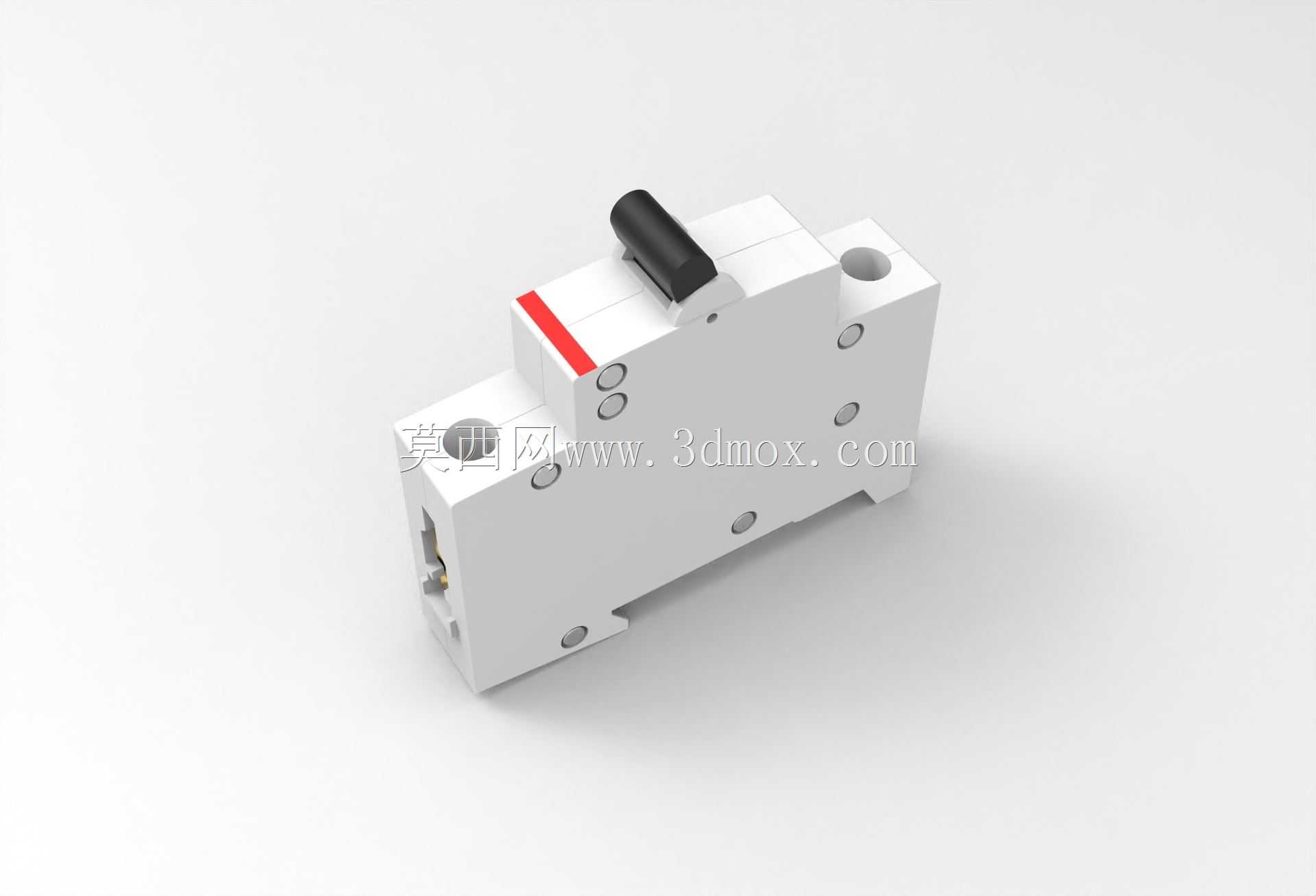

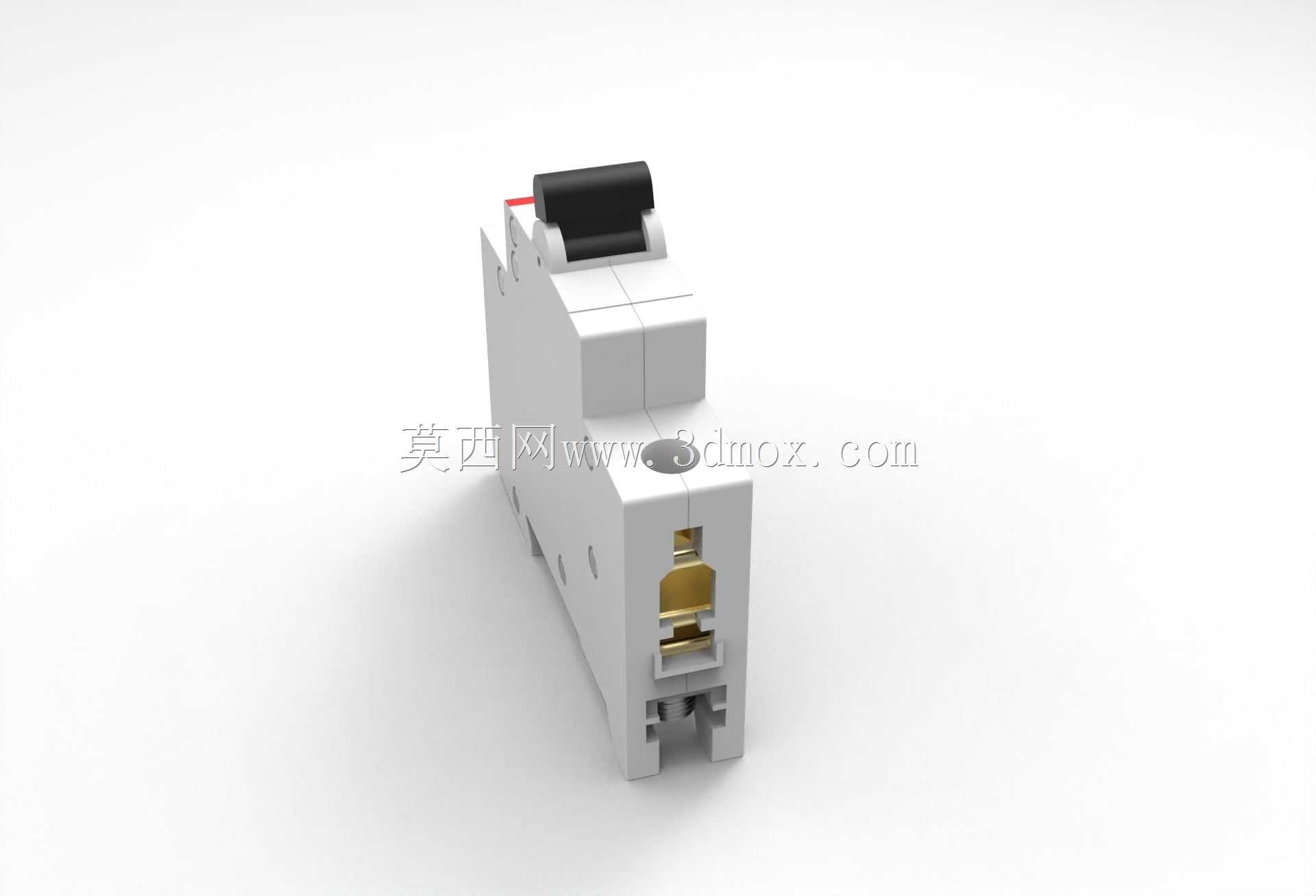

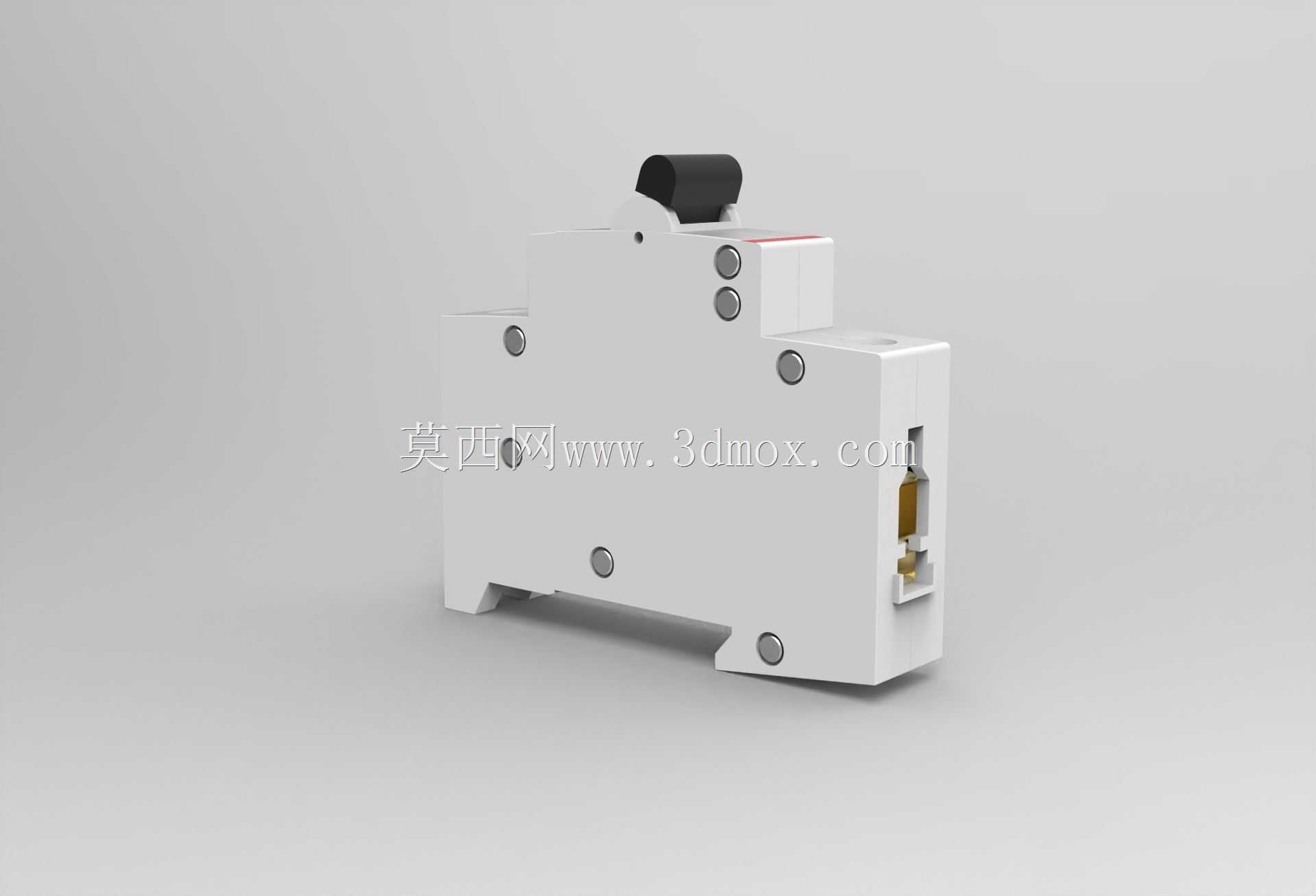

这款单极低压保护元件的三维数模，完整还原了终端配电场景常用的1P微型断路器的全部结构细节，建模过程中严格遵循终端配电元件的实际安装规范与功能逻辑，可直接用于低压配电箱排布设计、配电系统三维布线仿真、终端配电产品结构参考等场景。从实际工程应用来看，这类元件主要承担民用住宅终端回路、工业设备末端配电的过载与短路保护功能，当回路电流超过额定阈值或出现短路故障时，内部脱扣机构会快速触发触头分断，切断故障回路，避免线路过热引发火情或设备烧毁，是低压配电系统末端最基础也最核心的保护器件。模型的结构设计完全贴合实物的装配逻辑，外壳采用阻燃热固性塑料的薄壁结构，预留了进出线端子的安装空间与操作手柄的活动行程，操作手柄的摆动角度、脱扣指示位置都和实物保持一致，侧面的安装卡扣结构完全适配标准35mmDIN导轨的安装尺寸，建模时特意还原了卡扣的弹性形变空间，在做装配仿真时可以真实模拟卡入导轨的卡接过程，不会出现结构干涉问题。外形尺寸方面，模型严格按照1P微型断路器的标准模数化尺寸搭建，单极宽度为18mm标准模数，整体高度与深度完全匹配常规终端配电箱的安装腔体边界，在做多回路配电箱排布设计时，可以直接调用该模型进行拼装，不需要额外调整尺寸，能够准确计算配电箱内的预留空间，排布进出线的走线位置，避免实际装配时出现元件干涉、柜门无法闭合等问题。内部结构的建模也做了完整还原，包括动触头、静触头、灭弧室栅片、热脱扣双金属片、电磁脱扣线圈等核心部件的位置关系都和实物一致，在做产品结构拆解教学、断路器工作原理仿真时，可以直接拆分模型展示各部件的配合逻辑，不需要额外补建内部结构。建模时对所有安装配合面都做了公差预留处理，进出线端子的螺丝孔位、接线空间都符合常规导线压接的尺寸要求，手柄的操作力臂长度也和实物匹配，在做人机操作仿真时能够准确模拟操作手柄的扳动行程与受力角度。
