手持式气动喷砂作业工具结构设计

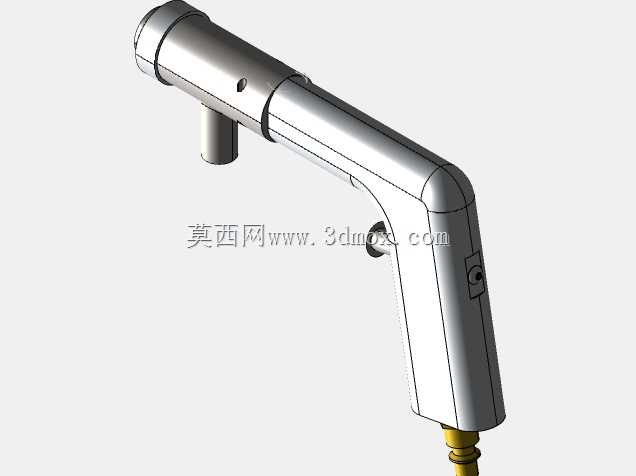

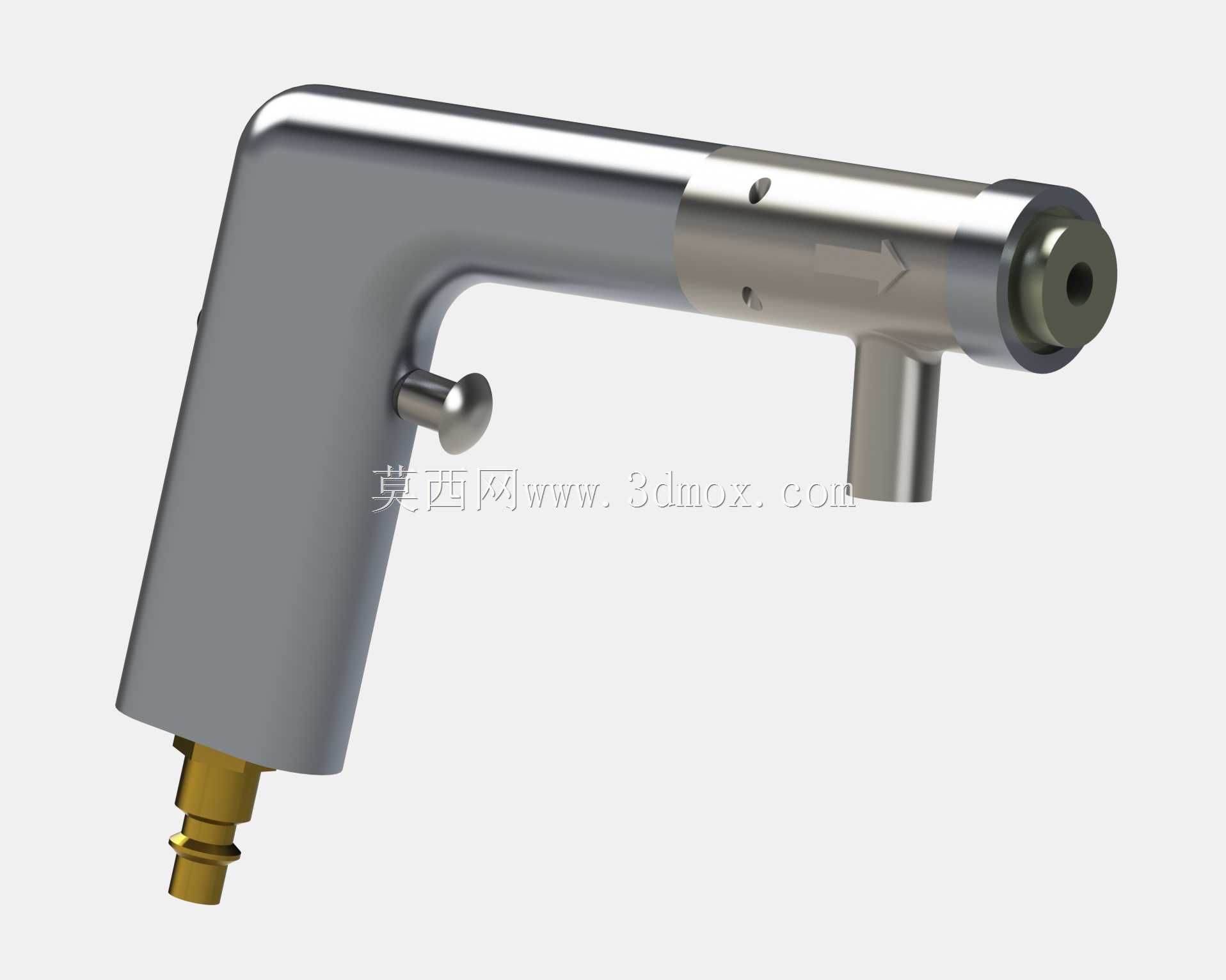

这款手持式喷砂工具主要面向小范围工件表面处理场景设计，常见于五金件局部除锈、焊接缝氧化层清理、异形工件表面粗化、旧涂层去除等作业环节，相比大型喷砂房设备，它无需固定工位，可灵活移动到作业点操作，适配维修现场、小型加工工位、工件局部补处理等无法使用大型喷砂设备的场景。从结构设计来看，整体采用枪式握持构型，握把部分做了贴合人手握持的弧度处理，作业时单手握持即可完成操作，扳机式控制开关设置在握把前侧，手指自然放置即可触达，控制气路通断的响应直接，作业过程中可随时启停，减少磨料空喷浪费。枪身主体分为气路接入段、混合腔段、喷嘴段三个核心部分，底部的黄铜接头为压缩空气接入端，采用标准快插适配结构，可匹配工厂常规气动管路的接头规格，接入压力范围覆盖常规车间0.4-0.8MPa的压缩空气供给条件，无需额外配置调压装置即可适配多数现场气源。侧向的接口为磨料接入端，采用负压自吸式结构设计，压缩空气高速通过混合腔时形成负压，将磨料从侧向接口吸入气路，与气流充分混合后从前端喷嘴高速喷出，无需额外配置磨料输送泵，整体结构无复杂传动部件，故障点少，日常维护仅需定期检查喷嘴磨损情况、清理气路内残留磨料即可。设计过程中充分考虑了手持作业的受力平衡，枪身重心落在握持区域中心位置，长时间单手握持作业不易产生疲劳，金属主体结构采用硬质阳极氧化处理的铝合金材质，兼顾结构强度与轻量化需求，整体重量控制在单手握持可长时间操作的范围内，前端喷嘴采用硬质合金材质，可耐受石英砂、棕刚玉等常规磨料的高速冲刷，延长易损件更换周期。安装边界方面，这款工具无需固定安装，接入气源与磨料管路后即可使用，作业时仅需保证前端喷嘴距离工件表面100-200mm的作业距离即可达到最佳处理效果，枪身外径尺寸适配常规手动操作的空间需求，可伸入狭窄的工件内腔、夹缝位置完成局部喷砂处理，弥补大型自动化喷砂设备无法覆盖异形工件局部位置的处理短板。气路内部做了顺滑过渡设计，减少压缩空气的压力损失，保证磨料喷出速度均匀，处理后的表面粗糙度一致性较好，不会出现局部过喷或者处理不到位的情况，开关部分采用气阀直动式结构，没有多余的传动间隙，启停动作干脆，避免开关滞后导致的磨料堆积问题。
