深沟球滚珠轴承三维结构设计

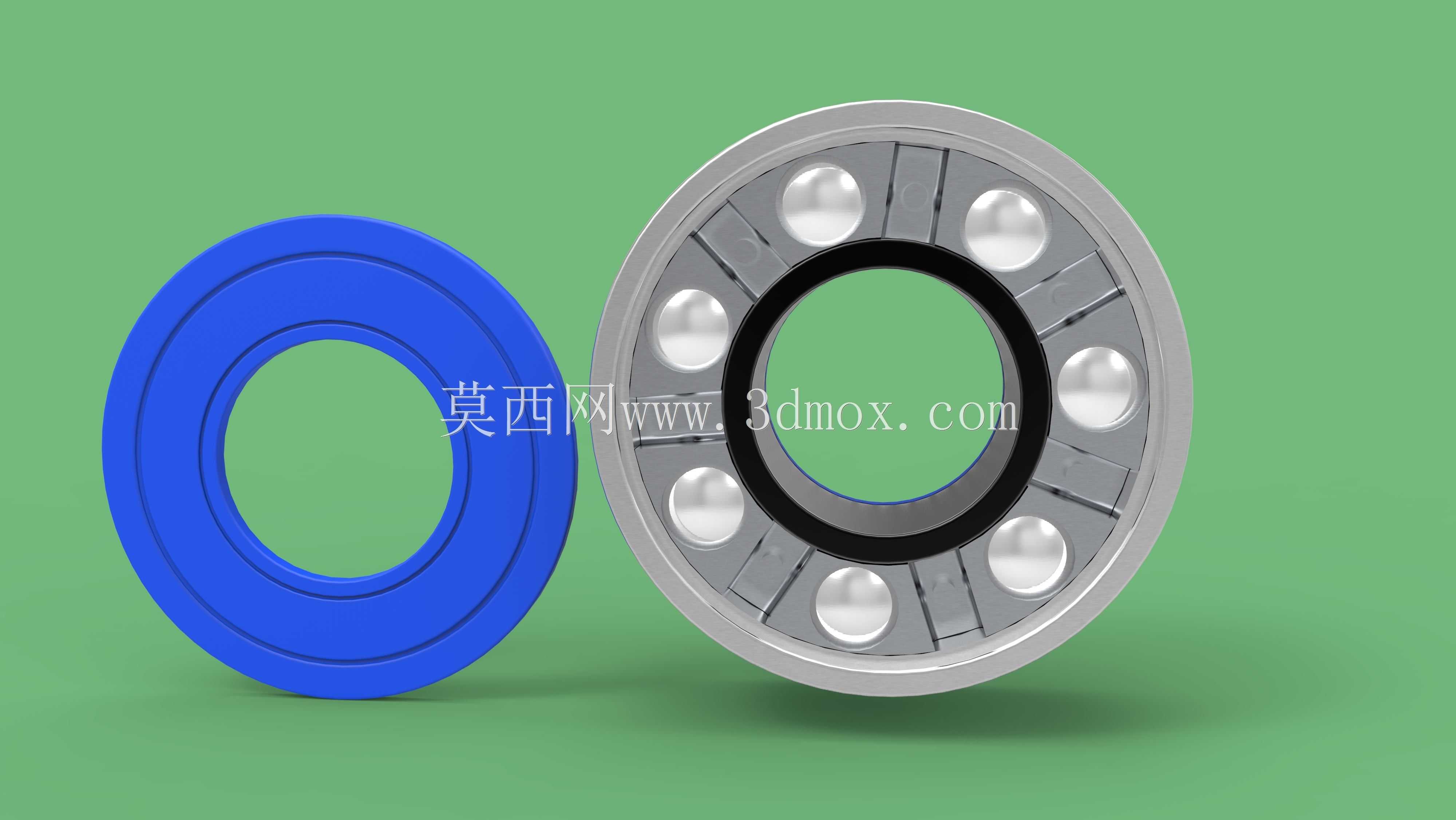

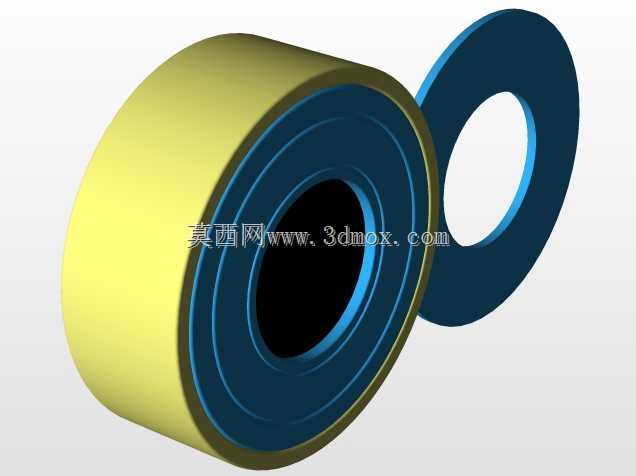

做机械结构设计的同行都清楚，旋转支撑部件的选型与建模，是整套传动系统设计里最容易被忽略细节、却又直接决定设备运行寿命的环节。这款滚珠轴承的建模逻辑，完全贴合实际工业场景的装配需求，没有做脱离生产实际的艺术化修饰，所有结构特征都对应真实加工与装配的工艺要求。从应用场景来看，这类滚珠轴承覆盖的工况极广，小到小型电动工具的输出轴支撑，大到输送线辊筒、机床主轴的辅助支撑、齿轮箱的传动轴定位，只要存在相对旋转运动、需要降低摩擦系数同时承受径向载荷的位置，都能见到同结构轴承的身影。建模过程中优先还原了轴承的核心功能结构：内圈与轴配合的圆柱面严格按照基孔制配合公差做特征预留，外圈与轴承座安装孔的配合面也保留了装配倒角，避免实际压装时出现卡滞、刮伤配合面的问题；保持架的兜孔结构完全对应滚珠的排布间隙，既保证滚珠滚动过程中不会出现相互摩擦挤压，也预留了润滑脂的存储空间，还原真实工况下的润滑留存设计。设计时没有刻意做非必要的细节修饰，所有倒角、圆角的尺寸都参照通用轴承的加工规范，比如内圈外圈的安装引导倒角尺寸，刚好适配常规装配时的导入角度，不会出现建模时倒角过大导致配合面有效接触长度不足、或是倒角过小装配时容易磕碰伤的问题。从安装边界来看，建模时预留的轴向定位尺寸完全匹配通用轴承的安装规范，内圈的轴向定位台肩高度、外圈的挡边高度都符合实际选型的尺寸要求，不会出现台肩过高影响拆卸、或是台肩过低无法提供足够轴向定位力的问题。滚动体的排布严格按照等份圆周阵列，每个滚珠与内外圈滚道的接触角都符合深沟球轴承的设计参数，还原真实承载时的接触受力状态，不管是用来做设备装配的干涉检查、还是做运动仿真的动画演示，或是做后续的有限元受力分析，都能直接调用模型特征，不需要再做额外的结构修正。很多新手做轴承建模时容易忽略保持架的装配间隙，要么把兜孔和滚珠做的完全贴合导致仿真时出现干涉报错，要么间隙留的过大完全不符合实际结构，这款模型在建模时就参照实际轴承的配合间隙，给滚珠和保持架兜孔之间预留了合理的活动余量，同时保证保持架的装配结构完整，还原真实轴承的组装逻辑。另外滚道的曲面曲率也完全匹配滚珠的半径参数，不会出现滚道与滚珠接触不良、导致仿真受力分析结果失真的问题，对于需要做整机传动系统装配验证的设计人员来说，这个模型的结构精度完全能满足常规工程设计的使用需求，不需要再花时间调整核心结构参数。
