高速钢直柄麻花钻切削刀具三维结构

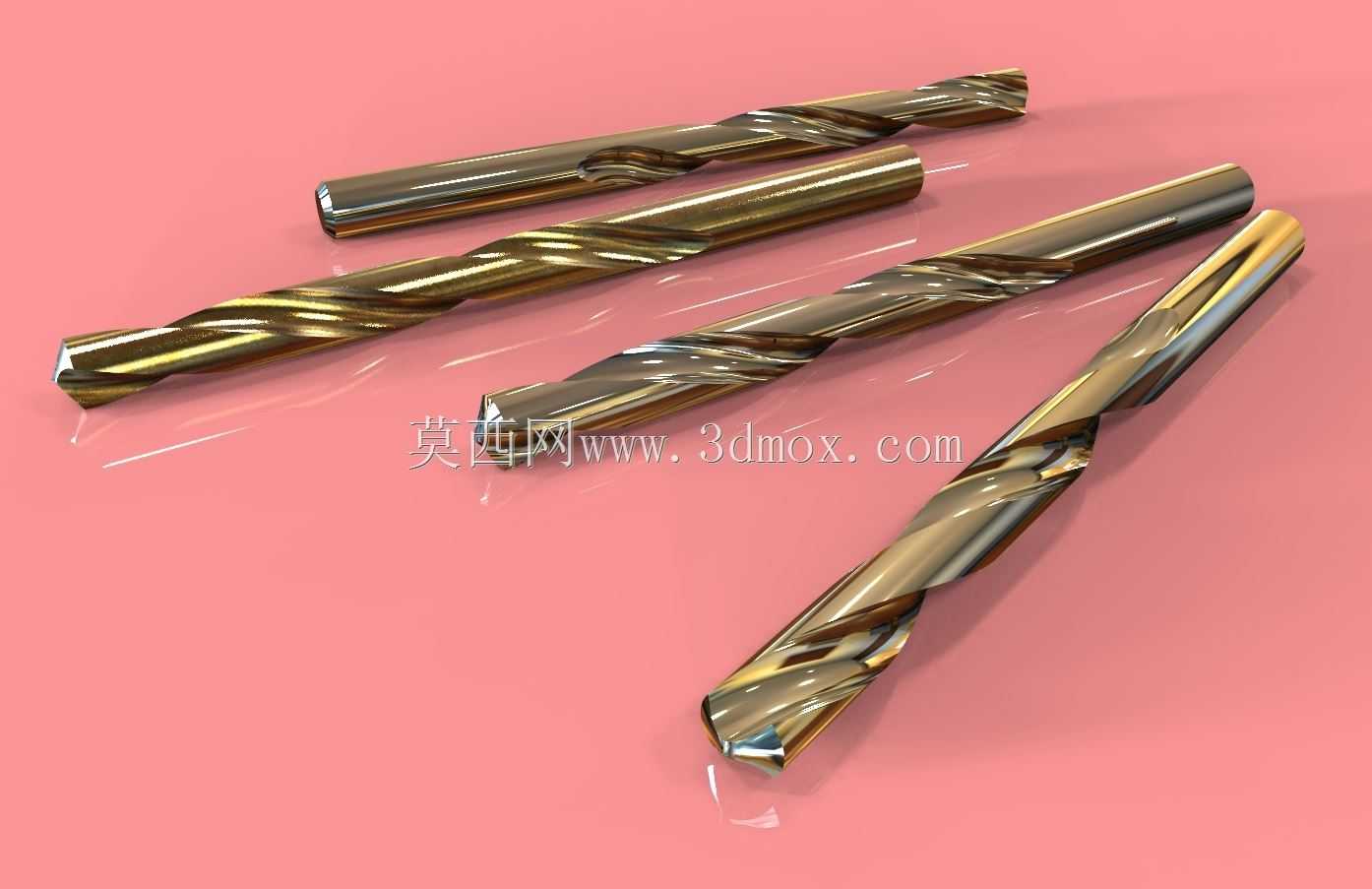

这套直柄麻花钻模型还原了常规孔加工刀具的完整结构细节，可直接用于机加工工艺仿真、刀具库搭建、加工路径模拟等场景。日常在钻床、铣床、加工中心甚至手持电钻上做金属、非金属工件的通孔、盲孔钻削作业时，这类刀具是车间消耗量最大的切削耗材之一，不同直径规格的钻头对应不同的进给参数与转速匹配逻辑，建模时完全参照实际量产刀具的几何参数做了还原。从结构设计来看，钻头的工作部分分为切削段与导向段，螺旋槽的螺旋角参照通用高速钢钻头的标准角度设置，保证钻削过程中切屑能顺着螺旋槽顺畅排出，避免切屑堵塞在孔内造成孔径超差或者钻头崩损；钻尖部分的顶角、横刃斜角都按照常规通用加工的参数做了还原，横刃的存在是钻头轴向进给力的主要来源，实际修磨时往往会对横刃做修薄处理来降低进给阻力，模型里保留了原始出厂状态的横刃结构，方便使用者根据自身工艺需求做二次修改。直柄部分的直径与钻头工作段直径保持一致，适配常规的钻夹头装夹，装夹时需要保证柄部伸入夹头的长度足够，避免高速旋转时出现钻头甩动、孔径偏斜的问题，建模时柄部的圆柱度、工作段与柄部的同轴度都按照量产刀具的形位公差要求做了约束，还原了真实刀具的装配基准特性。不同长度规格的钻头对应不同的钻孔深度需求，模型里涵盖了几种常见长度的同类型钻头，螺旋槽的长度随着总长度做对应调整，保证足够的排屑空间，同时钻芯厚度从钻尖向柄部方向逐渐递增，提升钻头整体的刚性，避免深孔加工时钻头出现弯曲变形导致孔的直线度超差。在做加工仿真时，这套模型可以直接导入到CAM软件中，设置对应的刀具参数后就能模拟钻削过程中的刀具运动轨迹，检查是否存在刀具与工件、夹具的干涉问题，也能用于新员工的刀具结构培训，直观展示麻花钻各部分的几何特征与对应的功能作用，比单纯的二维图纸讲解更有立体感。
