多安装位铰接式机械连接支撑构件

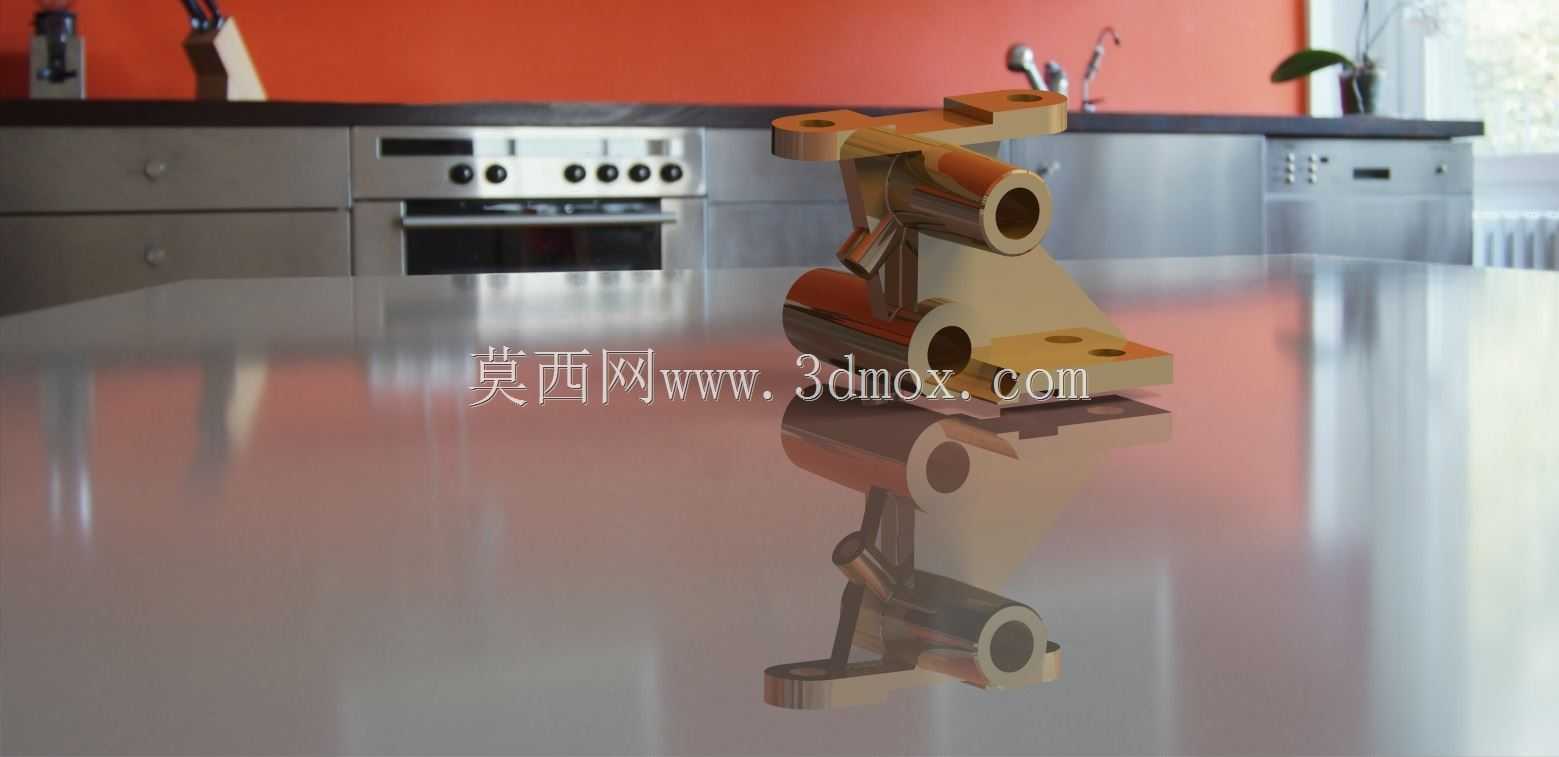

该构件属于机械传动系统中的铰接支撑类零件，主要应用在需要实现多自由度转动连接、同时承担径向与轴向载荷的设备装配场景中，常见于轻工自动化生产线的摆臂机构、小型工程机械的连杆传动组、以及专用设备的可调式安装工位。从结构功能来看，构件集成了两个同轴度要求较高的通孔铰接位，孔位内壁预留了轴承安装的配合公差带，可直接装配标准滑动轴承或滚针轴承，实现与对应销轴的低摩擦转动配合，避免铰接部位在长期往复摆动中出现磨损卡滞。底座部分设计了两组对称分布的沉头安装孔，安装时可通过内六角螺栓将构件整体固定在设备基板或安装立面上，沉头结构能够保证螺栓装配后端面不突出构件表面，避免与周边运动部件发生运动干涉。

设计过程中优先考虑了载荷传递路径的合理性，两个铰接孔之间的连接筋板采用了变厚度过渡结构，在铰接位受力集中区域做了局部加厚处理，同时在筋板与底座、筋板与铰接套筒的衔接位置设置了圆角过渡，消除应力集中隐患，避免构件在承受交变冲击载荷时出现根部断裂问题。构件的上部延伸出带安装孔的悬臂结构，该位置可用于连接摆杆、驱动连杆或者传感器安装支架，拓展构件的装配适配性，无需额外加装转接件即可满足多类周边零件的安装需求。

从安装边界来看，构件整体采用紧凑化布局，底座的安装孔距按照通用五金配件的标准安装模数设计，可适配多数常规设备的安装孔位排布，铰接孔的中心高尺寸经过校核，能够保证装配后配合销轴的轴线与安装基准面保持平行，避免传动过程中出现附加弯矩。构件的外形轮廓做了倒角处理，所有锐边均倒钝处理，既可以避免装配过程中划伤操作人员，也能减少零件搬运、装配过程中的磕碰损伤。在实际装配场景中，该构件可替代传统的分体式铰接支座与连接支架，减少装配环节的零件数量，降低装配累计误差，提升整个传动机构的运行稳定性。针对不同的使用工况，该构件的铰接孔可根据实际载荷需求选配不同规格的轴承衬套，底座安装孔也可适配不同强度等级的紧固螺栓，满足从轻载检测设备到中载传动机构的不同使用需求。构件的表面无复杂异形曲面，加工工艺性良好，可通过常规铣削、钻削工序完成加工，适合批量生产制造，也便于后期维护时的快速更换。
