三辐式手动操作旋转钢轮结构

这类三辐式钢轮多作为手动操作执行件，广泛应用在工业管路截断阀、小型机床进给调节机构、输送线张紧装置、试验台位微调工位上，操作人员握持轮缘施加周向扭矩，即可带动同轴连接的阀杆、丝杠、调节轴完成回转动作，实现通路开度调整、机构位移进给、锁紧位置切换等实际功能，相比直柄式手摇杆，环形轮缘的设计能让操作人员在任意周向角度找到施力点，大直径轮缘还能放大输入扭矩，在需要较大操作力的工况下无需额外加接延长杆，就能轻松完成锁紧、调节动作，降低操作人员的施力强度。

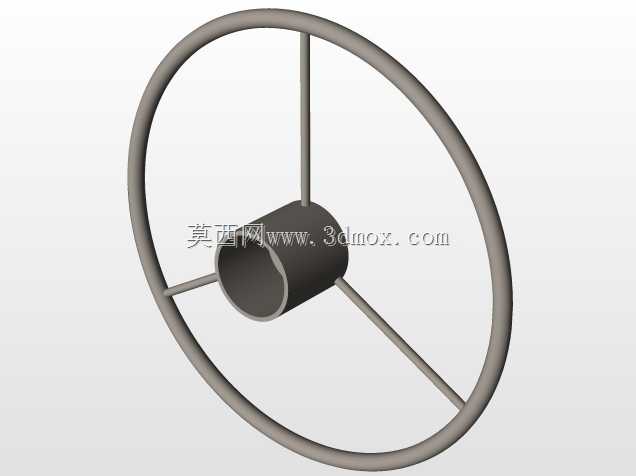

从结构设计逻辑来看，这款钢轮采用三辐条对称布局，相比两辐条结构，在同等材料用量下拥有更高的抗扭刚度，操作人员施加偏载力时轮缘的形变量更小，不会出现辐条弯折、轮缘失圆的问题，相比四辐条结构又减少了不必要的材料冗余，兼顾结构强度与轻量化需求。中心的轮毂部分做了加厚设计，轴向预留足够的安装配合长度，既可以加工键槽实现与轴件的周向固定，也可以加工顶丝孔完成轴向锁紧，适配不同安装场景的固定需求，轮毂与辐条、轮缘的衔接处做了圆弧过渡处理，避免应力集中导致的受力断裂问题，长期承受交变操作力也不会出现焊缝开裂、结构失效的情况。

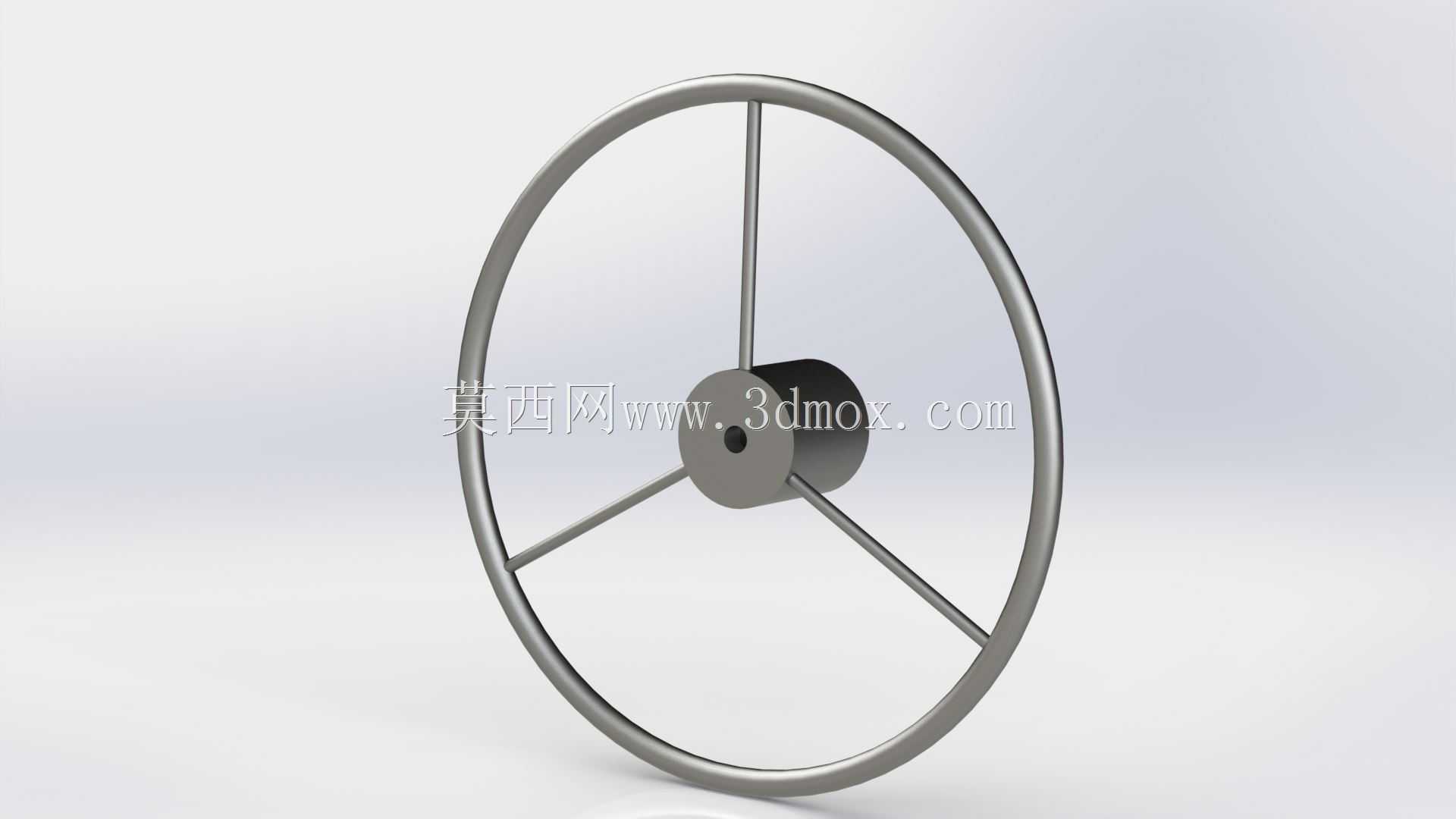

这款钢轮的轮缘采用整圈圆钢弯制焊接成型，表面做光滑打磨处理，没有尖锐棱角，操作人员裸手操作时不会划伤手部，握持施力的摩擦力也足够，不会出现手打滑的操作风险。其外径尺寸为25cm，这个尺寸属于手动操作件的黄金适配区间，既不会因为直径过大导致安装空间占用过多，干涉周边其他设备构件，也不会因为直径过小导致操作力臂不足，操作人员需要施加过大的力才能完成调节动作。安装时需要注意，轮毂的配合轴径要与待连接轴件做公差匹配，一般采用H7/k6的过渡配合即可保证同轴度，避免回转时出现偏心晃动，安装后要保证轮缘的端面跳动量控制在合理范围内，转动全程无卡滞、无偏摆，操作时的力反馈均匀顺滑。在一些需要频繁操作的工位上，还可以在轮缘外侧包覆防滑橡胶套，进一步提升操作握持的摩擦力，低温环境下操作也不会出现冰手的问题，适配更多复杂的工业现场使用场景。
