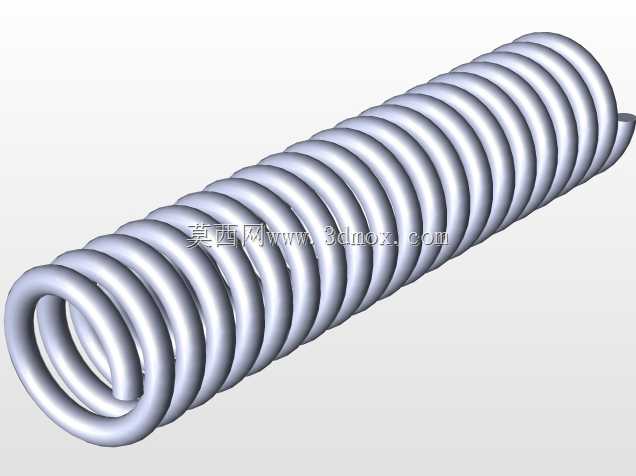

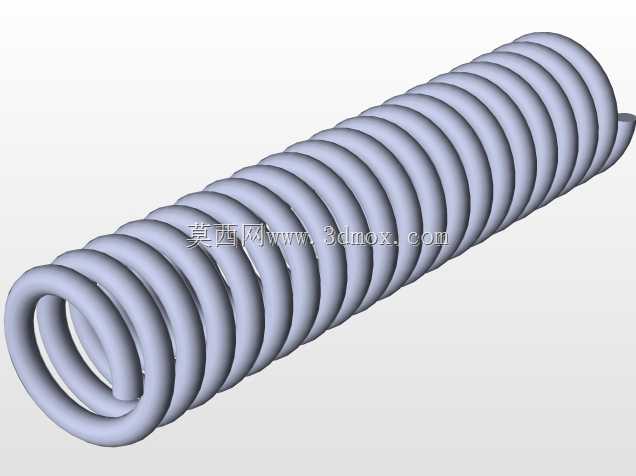

SolidWorks环境下拉伸弹簧结构设计方案

日常做设备结构设计时，拉伸弹簧是出现频率极高的弹性储能零件，小到消费电子的按键复位结构，大到工业设备的张紧机构、农机的悬挂缓冲单元、自动化产线的夹具回弹结构，都能见到这类带挂钩的圆柱螺旋拉伸弹簧的身影。和普通压缩弹簧不同，拉伸弹簧在自由状态下圈与圈是紧密并合的，承受轴向拉力时才会发生弹性伸长，撤去载荷后能快速复位到初始长度，核心作用就是提供拉力、储存弹性势能、实现机构复位或者力的缓冲传递。

做这类弹簧的三维建模时，首先要明确实际安装场景的边界约束：两个挂钩的挂接位置决定了弹簧的自由长度和工作行程，安装空间的径向尺寸限制了弹簧的中径取值，不能出现弹簧伸缩时和周边结构件干涉的问题。建模过程中，螺旋线的参数要匹配实际力学需求，有效圈数决定了弹簧的刚度，有效圈数越多，相同拉力下的伸长量越大，刚度越低；钢丝直径则直接和承载能力挂钩，钢丝越粗，能承受的极限拉力越高，但对应的弹簧刚度也会上升，设计时需要平衡承载能力和弹性行程的需求。

很多新手建模时容易忽略两端挂钩的结构细节，实际生产中挂钩的形式要根据挂接件的结构确定，常见的半圆钩、圆钩、侧钩分别对应不同的安装场景，挂钩的弯曲半径不能过小，否则会在折弯处产生过大的应力集中，长期受载后容易出现断裂失效。建模时要保证螺旋收尾段和挂钩的过渡平滑，不能出现尖锐的几何突变，否则后续做有限元力学分析时，应力集中点的计算结果会出现严重偏差，无法指导实际生产选型。

还要注意弹簧的并紧段处理，拉伸弹簧的两端通常有1到2圈的并紧死圈，这部分圈不参与弹性变形，主要作用是固定挂钩、保证弹簧受拉时不会出现端部歪斜，建模时要把这部分的螺旋线螺距设为0，和中间有效圈的螺旋段做平滑衔接。实际选型时还要考虑工作环境的影响，如果是在腐蚀环境下使用，弹簧材质要选不锈钢，如果是高频往复运动的场景，还要考虑弹簧的疲劳寿命，对应调整有效圈数和钢丝的表面处理工艺，避免早期失效。
