花瓣棱纹透明玻璃盛具三维结构设计

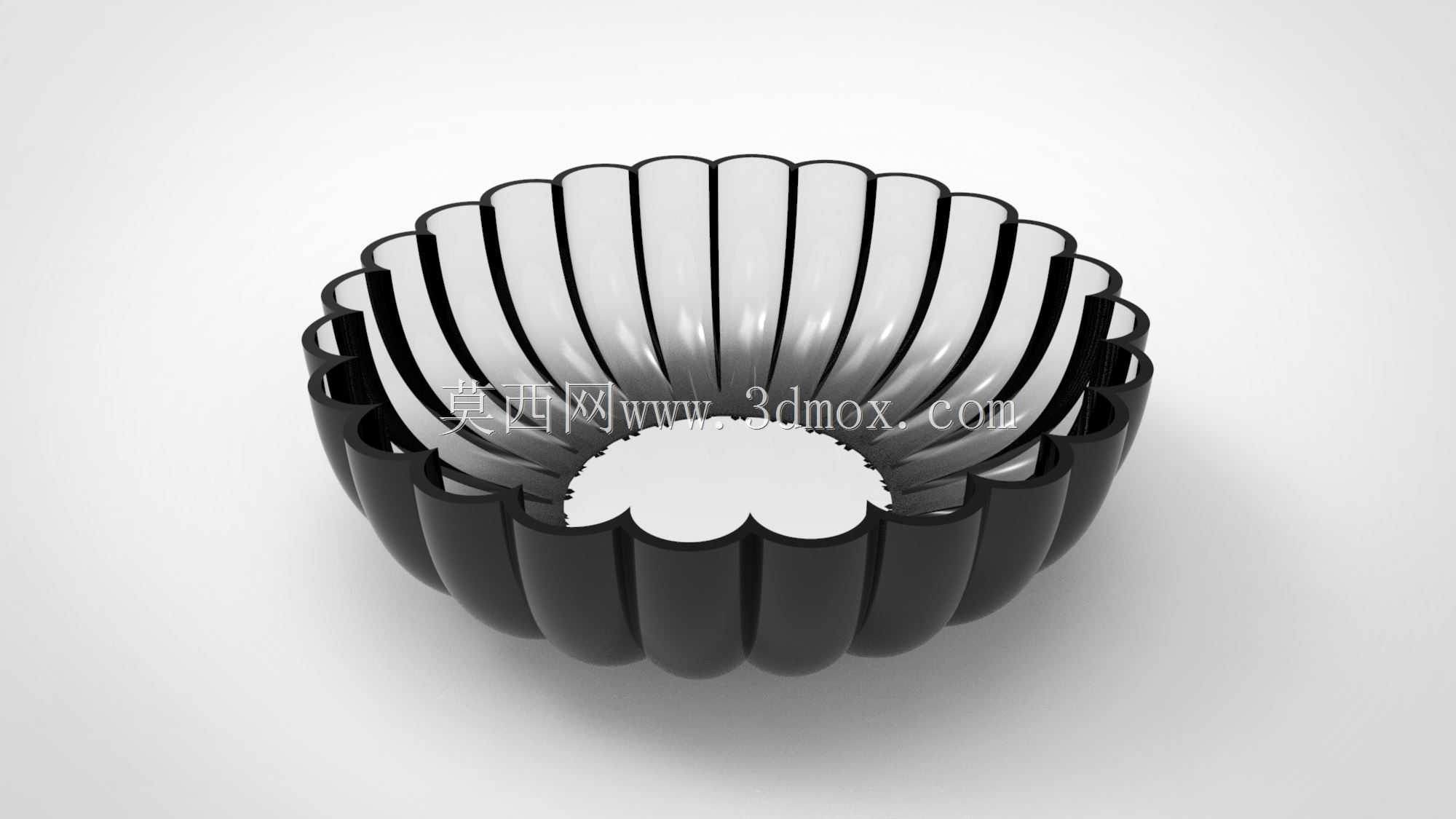

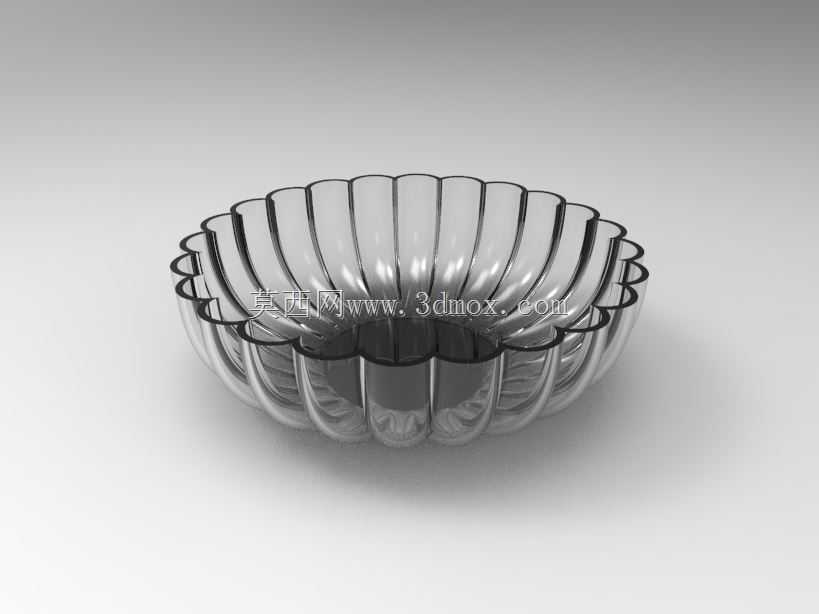

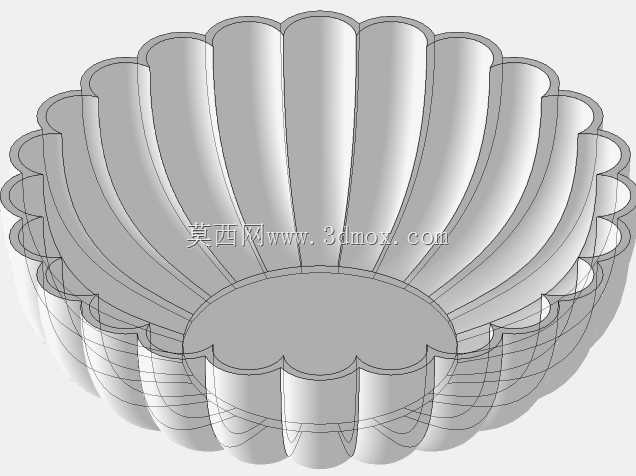

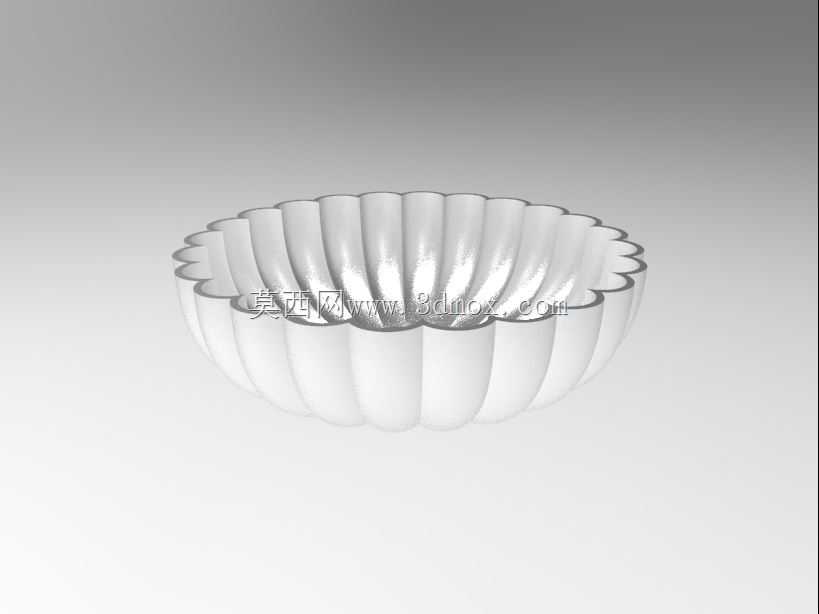

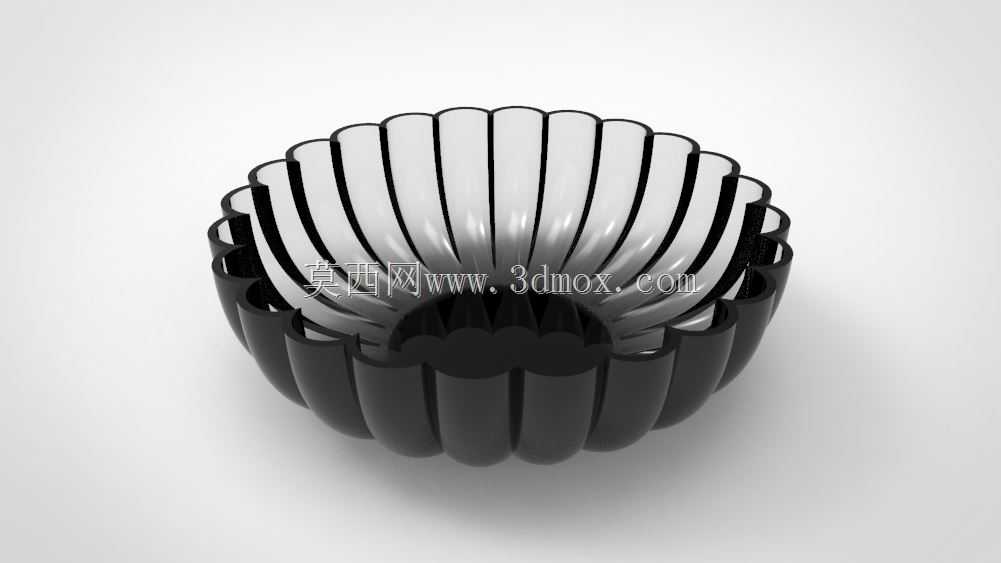

这款花瓣棱纹玻璃盛具的建模过程，核心围绕日用餐厨场景的实际使用需求展开，日常可用于盛放水果、凉拌餐食、甜品或是作为桌面装饰盛器，边缘的花瓣式凸起结构并非单纯装饰性设计，在实际使用中能起到防滑握持的作用，当使用者端起盛具移动时，手指可自然卡入棱纹间的凹陷位置，避免光滑玻璃表面沾水后打滑脱手的问题。建模时首先确定整体的回转体基础轮廓，先绘制盛具的轴向截面草图，底部设置向内收的圆弧过渡，避免直角结构带来的应力集中，玻璃制品在成型冷却过程中，直角位置极易出现应力开裂的问题，因此所有转角位置都设置了不小于3mm的圆角过渡，匹配玻璃热成型的工艺要求。盛具的整体口径控制在220mm，底部支撑直径为90mm，整体高度70mm，壁厚均匀控制在3mm，这个厚度既能保证玻璃盛具的结构强度，日常磕碰时不易碎裂，也能保证玻璃的通透质感，不会因壁厚过大显得笨重。棱纹结构采用圆周阵列的方式生成，单条棱纹从底部支撑位置向上延伸至碗口边缘，棱纹的凸起高度从底部到口部逐渐递增，口部位置的棱纹凸起高度为5mm，形成自然的花瓣轮廓，阵列时需要控制棱纹的数量为16组，这个数量既能保证花瓣造型的视觉流畅度，也不会因棱纹过密导致清洁死角，日常使用后擦拭时，抹布可以轻松进入棱纹间隙清理残留污渍。建模过程中需要重点校验壁厚的均匀性，玻璃吹制成型时，壁厚不均会导致冷却过程中收缩率不一致，出现成型变形甚至开裂的问题，因此在阵列完成棱纹结构后，需要对整个实体进行壁厚分析，对局部壁厚偏差超过0.5mm的位置进行曲面微调，保证整个盛具的壁厚偏差控制在合理范围内。盛具的口部位置做了卷边处理，卷边的圆弧半径为2mm，这个结构一方面可以消除玻璃切口的锋利边缘，避免使用时划伤手部，另一方面也能提升口部的结构强度，减少日常使用中磕碰导致的口部崩边问题。底部的支撑位置做了微小的内凹处理，保证盛具放置在桌面时，只有外圈的环形区域与桌面接触，避免底部平面度误差导致的放置不稳问题，同时内凹结构也能减少底部与桌面的摩擦划痕，长期使用后底部不会出现大面积的磨花痕迹，保持玻璃的通透外观。
