车载小型倒车影像采集摄像头结构

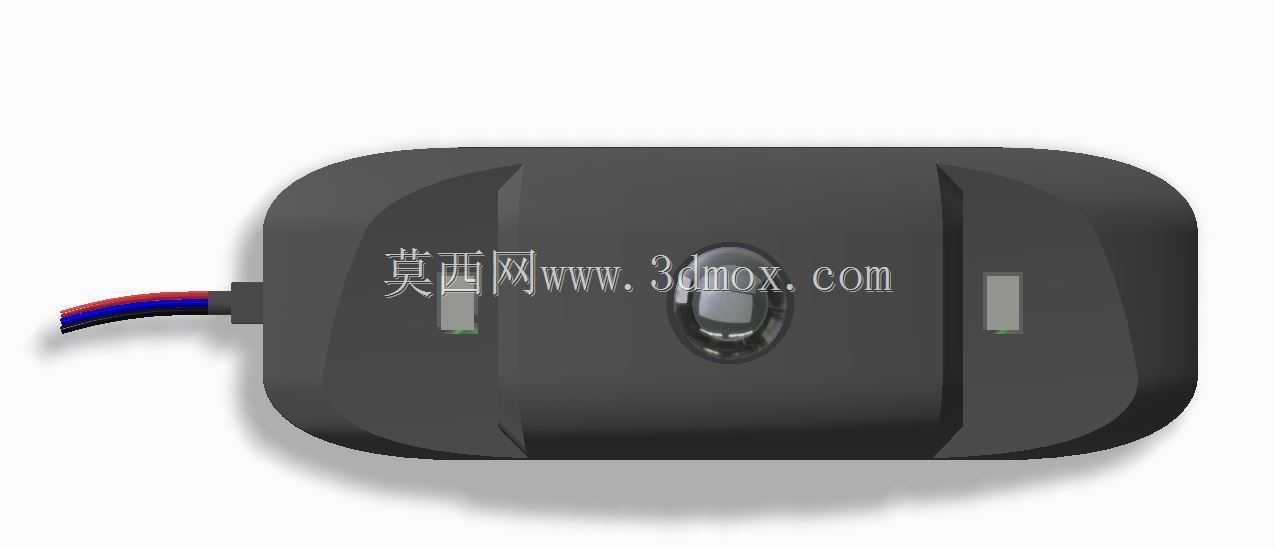

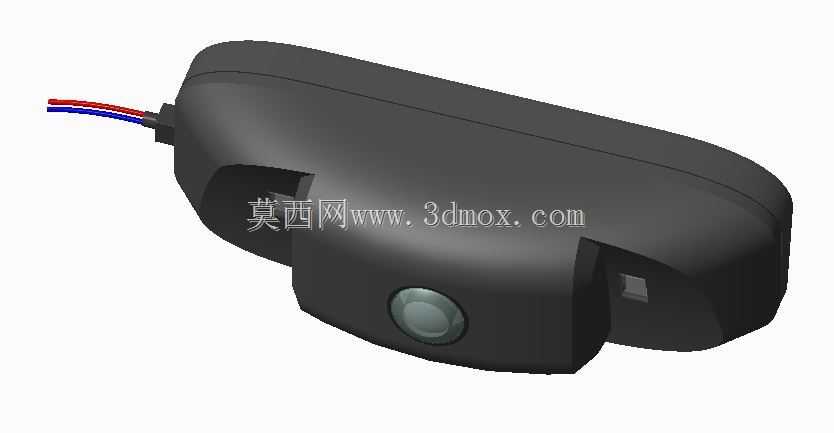

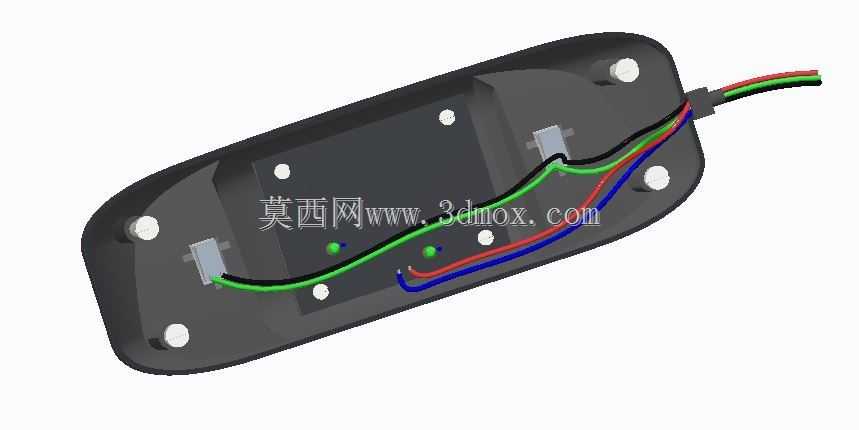

在乘用车泊车辅助系统的配套零部件设计中，后视影像采集装置是直接决定倒车场景感知精度的核心硬件，本次呈现的小型车载摄像头结构，正是面向紧凑级家用车、微型代步车后装与前装适配场景开发的实体结构方案。不同于商用车用的大体积外挂摄像头，这款产品整体采用流线型低风阻外壳造型，外壳曲面做了连续过渡处理，安装在车尾牌照灯位或后保险杠预留位时，不会突出车身轮廓过多，既能够降低高速行驶时的风噪影响，也能减少剐蹭磕碰导致的壳体损坏概率。从功能实现层面看，该摄像头的镜头视场角覆盖160度水平范围，能够完整覆盖车尾两侧的盲区视野，避免常规倒车镜存在的近距视野死角，帮助驾驶员在狭窄车位泊车、挪车时清晰观察到后方低矮障碍物、孩童或桩桶等目标，降低倒车事故的发生概率。产品整体重量控制在50克左右，安装时无需额外设计承重支架，仅需通过壳体自带的卡扣定位结构配合双面胶或两颗小规格自攻螺丝即可完成固定，安装边界适配绝大多数常规家用车型的车尾预留安装空间，不需要对车身覆盖件做大规模裁切改造，适配成本较低。结构设计阶段，工程师重点考量了车载工况的耐用性需求：壳体采用上下扣合的装配结构，接缝处做了错位止口设计，能够阻挡日常洗车的高压水柱、雨天行车的泥水飞溅进入壳体内部，保护内部成像模组与接线端子；尾部引出的三根接线分别对应电源正、负极与视频信号输出，线尾与壳体衔接位置做了防弯折护套结构，避免车辆行驶过程中持续震动导致线芯断裂。镜头部分采用内嵌式安装设计，镜头端面比壳体前端面内凹1.5毫米左右，即便日常使用中有轻微剐蹭，也不会直接磨损镜头光学镜片，同时壳体在镜头上方做了微小的檐状凸起，能够减少雨天行车时雨滴直接附着在镜头表面、影响成像清晰度的问题。不同于外露式的大尺寸摄像头，这款产品的外壳做了哑光黑的表面处理，安装在黑色或深色保险杠上时视觉存在感较低，不会破坏车尾整体的外观一致性，适配多数车型的外观设计风格。在内部空间排布上，壳体内部预留了成像模组、信号处理电路板的安装定位柱，所有电子元件的装配位置都避开了外壳的受力薄弱点，即便安装时施加一定的按压紧固力，也不会挤压到内部电路板导致元件虚焊或损坏。
