工业设备用方形带侧孔塑料密封端盖

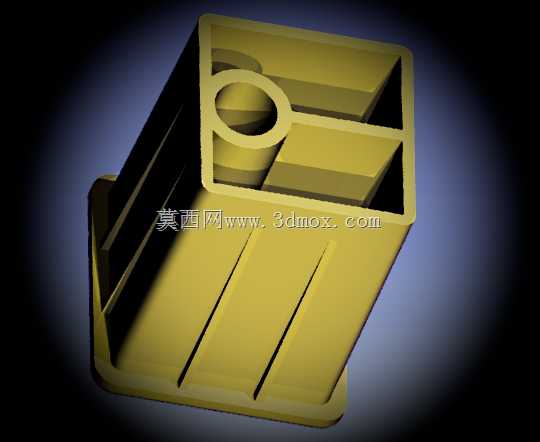

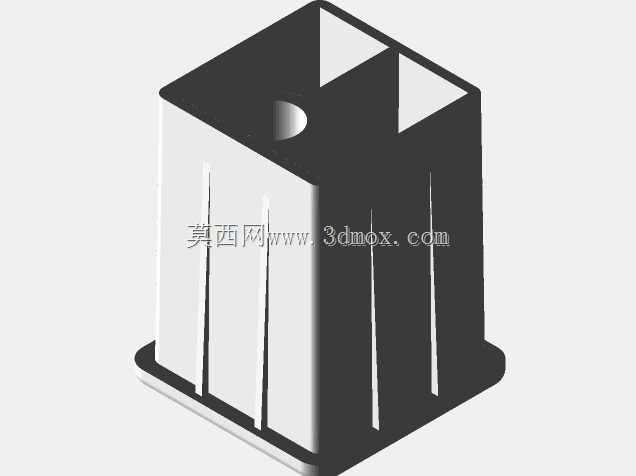

这款塑料密封件主要应用在工业设备的方形型材端部、小型箱体开口处的密封防护场景，日常在自动化生产线的型材框架端头、小型电控盒侧部预留孔位、3D打印定制设备的外露端口都能见到这类零件的使用需求，核心作用是隔绝外界粉尘、水汽进入设备内部腔体，同时避免型材或箱体的尖锐切口划伤操作人员，也能减少端口处的应力集中，延长型材或箱体的整体使用寿命。从结构设计来看，整体采用方形腔体结构，内腔设置了三道平行的加强筋，沿着零件的轴向均匀分布，既可以提升零件自身的结构强度，避免安装后受外力挤压出现变形塌陷，也能在安装时起到导向作用，让零件可以顺畅套入对应尺寸的方形型材或箱体端口，不会出现卡滞偏斜的问题。零件侧壁预留的圆形通孔，是为了匹配设备侧部的走线或外接管路需求，不需要额外在端盖上现场开孔，避免现场加工导致的密封失效问题，孔位周边做了加厚处理，长期穿线或穿管也不会出现孔位开裂的情况。零件的壁厚做了均匀化处理，整体壁厚差控制在0.2mm以内，不管是采用注塑批量生产还是采用FDM工艺3D打印单件定制，都不会出现缩痕、翘曲的成型缺陷，生产良率更高。安装边界上，零件的外轮廓尺寸略大于配套的方形型材外尺寸，安装后可以完全覆盖型材的端面切口，侧边的包裹深度达到型材边长的三分之一，不需要额外涂胶或者加装紧固件，依靠塑料自身的弹性变形就能卡紧在型材端口，日常维护拆卸时只需要用平口工具轻轻撬动侧边即可取下，不会损伤型材表面。密封面设计在零件内腔的根部，做了一圈0.3mm的微凸棱，安装到位后凸棱会被型材端面挤压变形，填充端面的微小间隙，即使在有少量喷淋或者粉尘较大的车间环境下，也能达到可靠的密封效果，不需要额外加装密封垫片。零件外侧没有多余的凸起结构，安装后整体外表面平整，不会和周边的管线、其他安装部件产生干涉，在紧凑的设备安装空间里也能顺利装配。
