一出八固体糖浆勺注塑模具结构设计

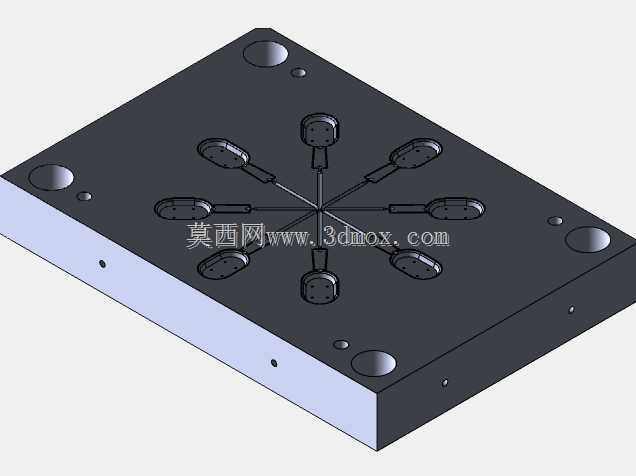

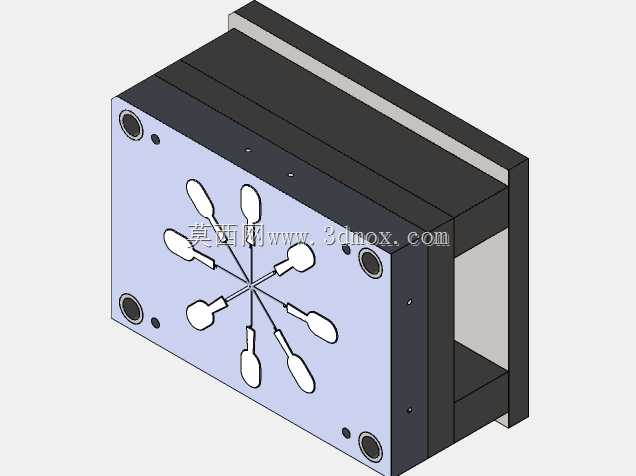

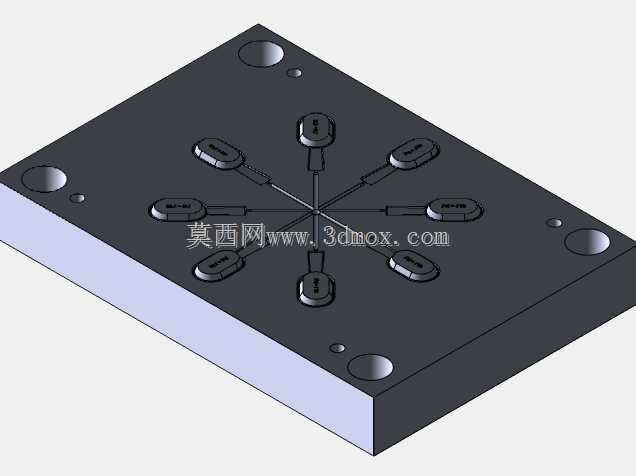

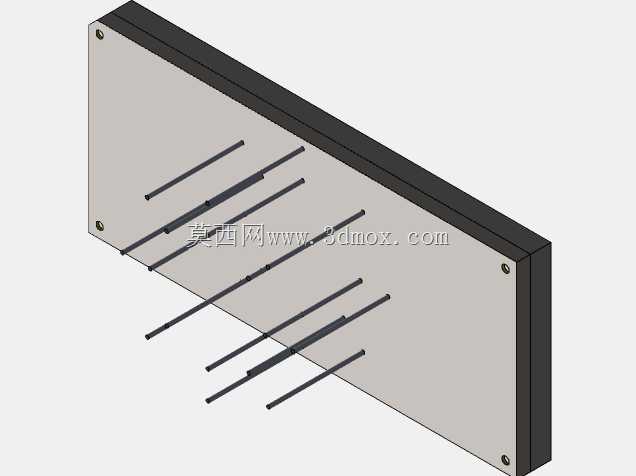

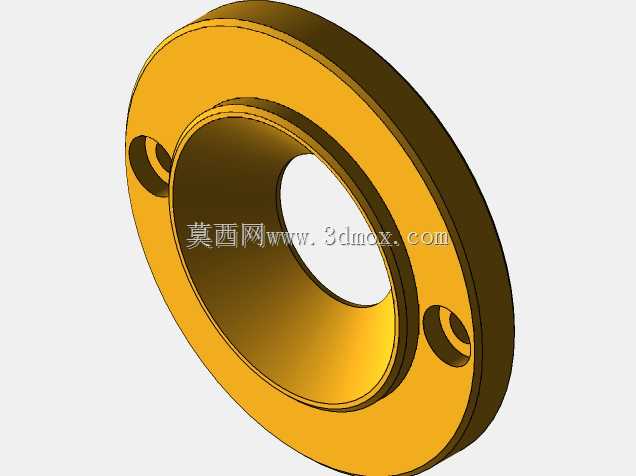

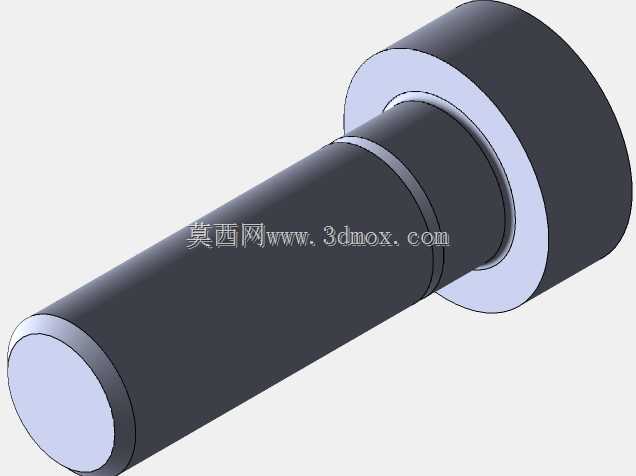

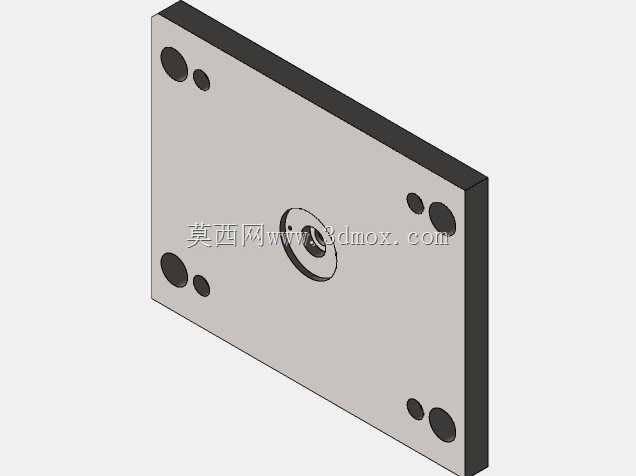

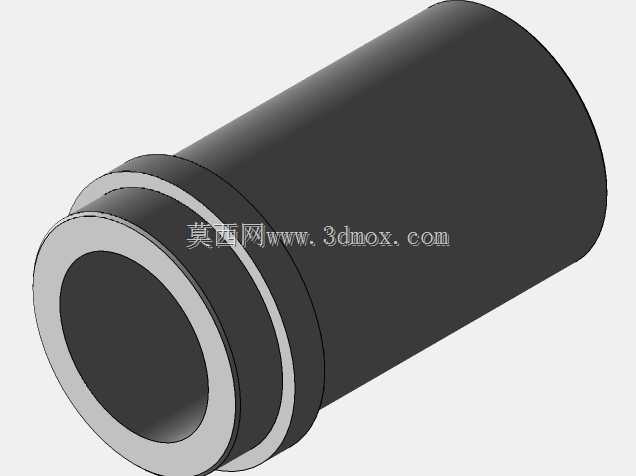

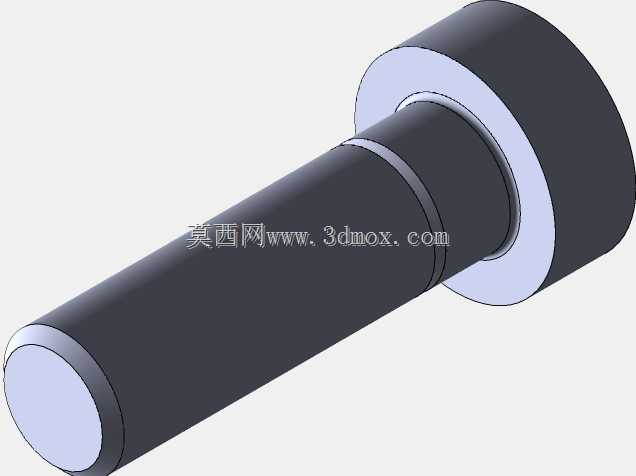

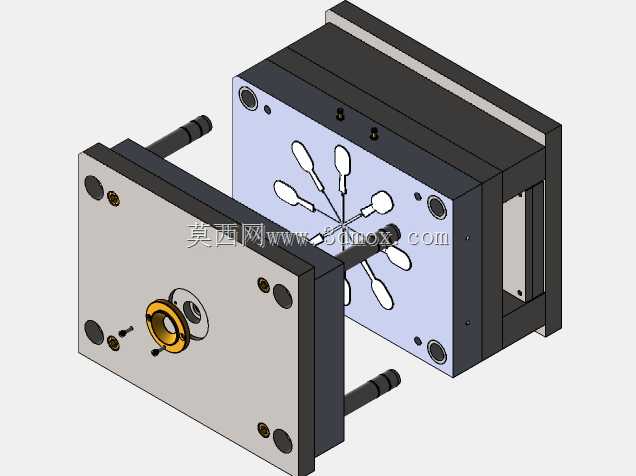

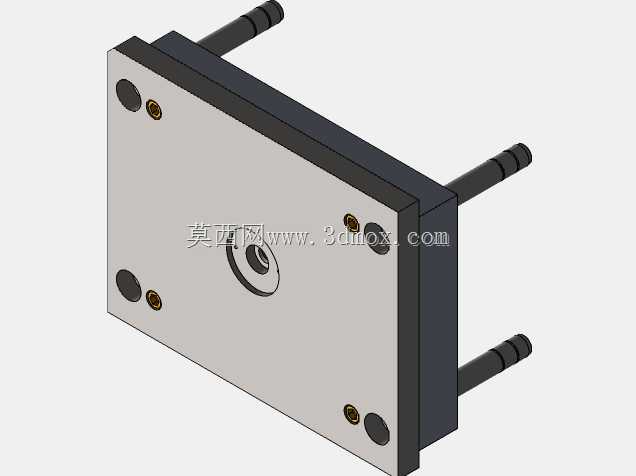

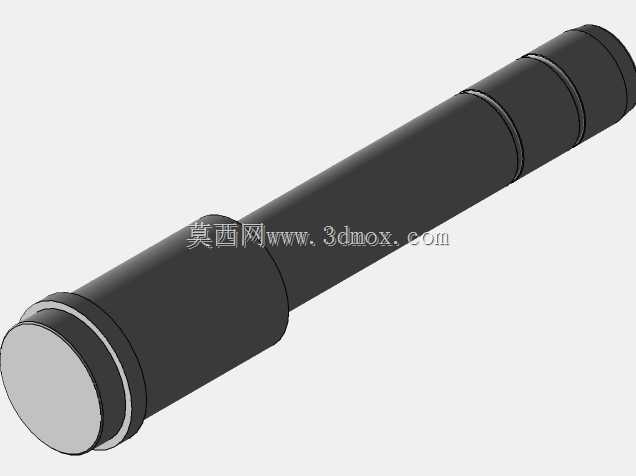

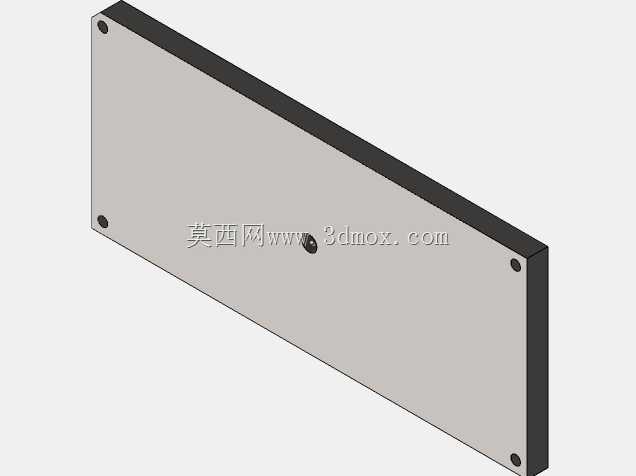

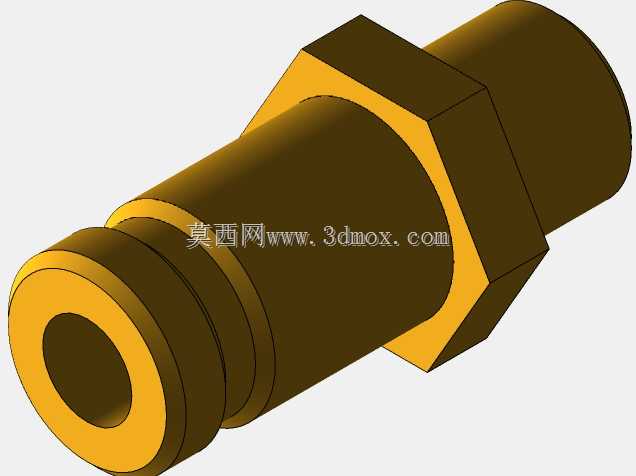

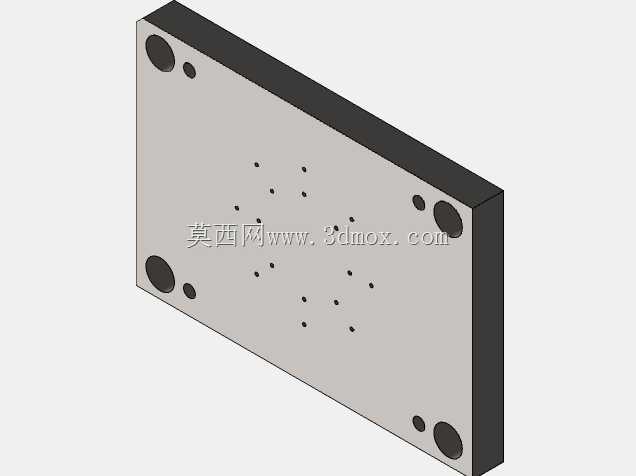

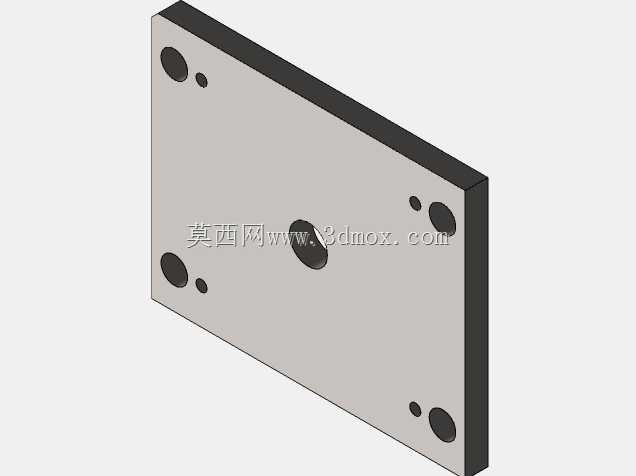

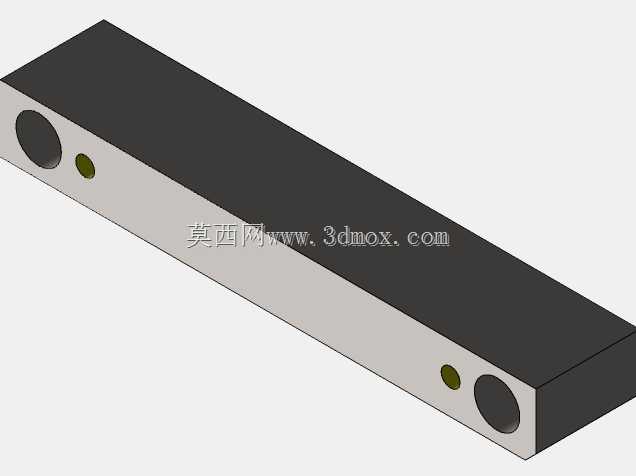

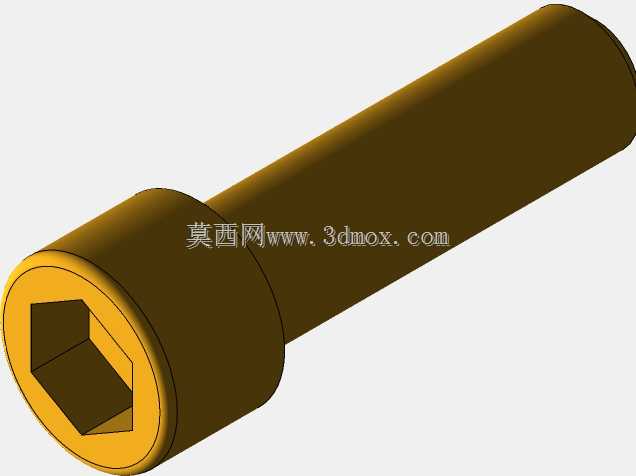

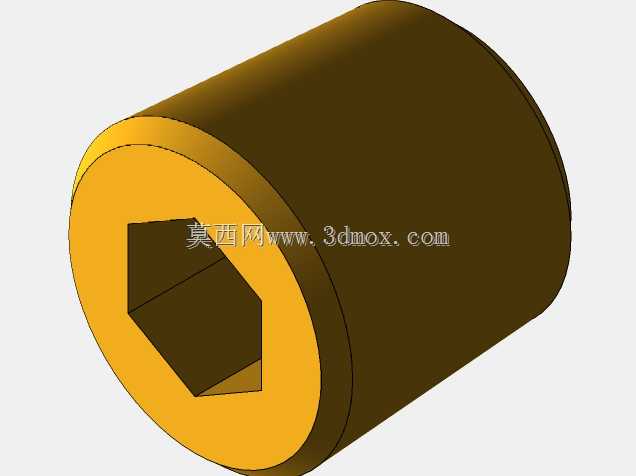

这套模具针对食品接触类一次性糖浆勺的量产需求开发，适配卧式注塑机安装使用，主要服务于餐饮耗材、食品包装配套的生产场景，单模次可完成八件糖浆勺的成型作业，能有效匹配中小批量快消品耗材的生产节拍，降低单件产品的成型能耗与人工分摊成本。从结构布局来看，模具采用标准两板模模架结构，进胶方式选用中心直浇口设计，熔融塑料从定模侧中心浇口套注入后，通过放射状流道均匀分配到八个模腔，可最大程度保证各型腔进胶的压力平衡，避免不同型腔的制品出现缺胶、飞边、内应力不均的成型缺陷，流道的转角位置均做了圆弧过渡处理，减少熔料流动过程中的阻力损失，降低注塑过程的压力损耗。模具的成型零件部分，型腔与型芯均采用镶拼式结构设计，针对糖浆勺勺头薄、勺柄细长的结构特点，在细长勺柄对应的型芯位置设置了针对性的排气结构，避免填充末端出现困气烧焦的问题，同时镶拼结构也便于后续磨损后的快速更换，减少模具维护的停机时间。导向系统采用标准导柱导套配合结构，在定动模合模过程中提供精准的定位导向，避免合模错位导致的型腔啃模、制品壁厚不均问题，导柱端部做了导入锥度处理，可适配注塑机开合模过程中的微小位置偏差，减少合模冲击。冷却系统围绕型腔、型芯分别布置循环水路，水路距离成型面的距离保持均匀，确保成型过程中模温均匀分布，让制品各位置冷却速率一致，减少糖浆勺成型后的翘曲变形，保证制品的尺寸精度与外观质量，满足食品接触类制品的外观无毛刺、无缩痕的要求。顶出机构采用顶杆顶出结构，顶出位置布置在糖浆勺的流道凝料与制品边缘非外观面位置，避免顶出痕迹影响制品的外观质量，顶杆的配合间隙控制在合理范围，既保证顶出动作顺畅，又不会出现飞边溢料的问题。模具的安装边界适配常规120吨级卧式注塑机的拉杆间距、定位圈尺寸与浇口半径，安装时无需额外改装设备即可快速上机调试，模具的整体厚度、开模行程均匹配对应设备的参数范围，开模后预留的取件空间可适配人工取件或简易机械手取件的作业需求，适配不同自动化程度的生产车间使用。在设计过程中，针对糖浆勺的使用场景，成型零件的钢材选用符合食品接触生产要求的模具钢，抛光后表面粗糙度可达镜面级别，既可以保证制品表面光滑无脱模划痕，也能减少成型过程中塑料与型腔壁的粘附力，降低脱模阻力，延长模具的使用寿命。
