PCB用SMD-4鸥翼式光耦封装三维模型

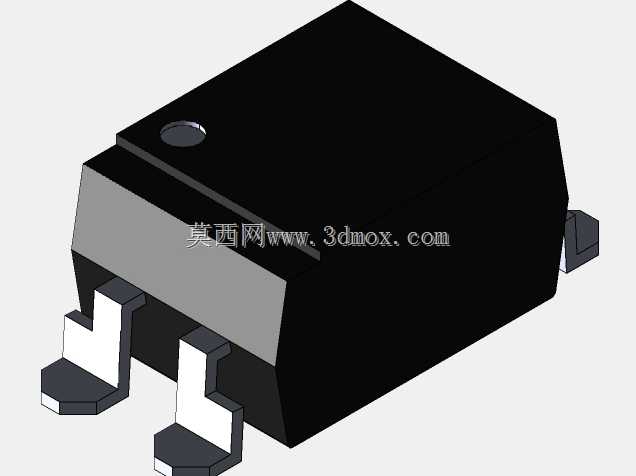

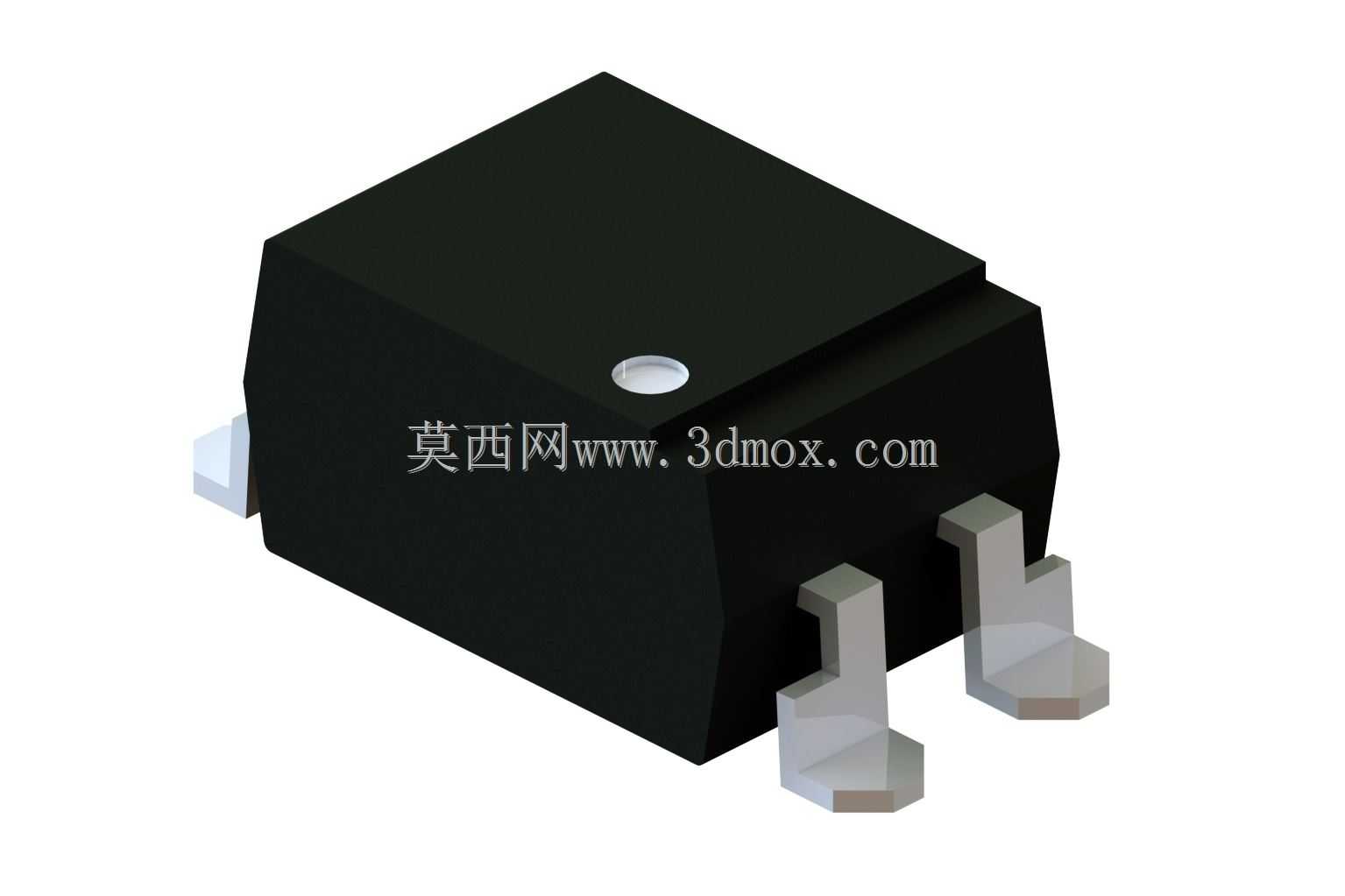

在PCB Layout设计与电子装联工艺验证环节，这类鸥翼式四引脚封装的三维模型，是前期结构干涉检查、SMT贴装路径模拟必不可少的参考载体。日常做工控板卡、电源模块、信号隔离电路设计时，PC817这类通用光耦的使用频率极高，很多新手工程师在布局阶段只参考 datasheet 上的二维尺寸标注，很容易忽略引脚成型后的实际空间占位、焊盘与引脚的匹配公差，等到打样回来才发现引脚和周边丝印、过孔、相邻元件的安全间距不足，要么是贴装时吸嘴定位偏移，要么是波峰焊后出现连锡、虚焊的问题，返工成本极高。这个模型完全还原了鸥翼引脚的成型角度，引脚向外弯折的弧度、末端焊脚的平面度都和实际量产的封装尺寸一致，本体的黑色塑封外壳做了倒角处理，顶部的定位圆点标记清晰对应引脚1的位置，和实际元件的丝印标识逻辑完全匹配。做三维布局时，可以直接把这个模型导入PCB的机械层，核对元件本体和周边接插件、电容、散热片的高度差，尤其是在紧凑型板卡设计中，很多外壳的内部限位筋距离PCB表面的高度余量很小，如果光耦的本体高度估算错误，很容易出现外壳装配时压坏元件的问题。从安装边界来看，模型严格按照行业通用的SMD-4/DIP-4鸥翼封装的公差范围制作，引脚的中心间距、引脚伸出本体的长度、焊脚的宽度都符合IPC封装标准，不需要额外调整尺寸就能直接用于生成钢网开口、检查焊膏印刷的覆盖范围。做SMT工艺仿真的时候，还可以用这个模型验证吸嘴的吸附面是否平整，本体顶部的平面区域是否足够支撑吸嘴的真空吸附，避免贴装过程中出现元件偏移、飞件的问题。不同于很多简化的封装模型只做方块加引脚的示意，这个模型还原了塑封本体侧面的脱模斜度、引脚和本体衔接处的包胶结构，在做热仿真分析的时候，也能更准确的估算元件本体的散热面积，匹配实际工作状态下的温升参数。对于刚接触电子结构设计的工程师来说，对照这个模型去理解鸥翼封装的引脚成型逻辑、焊盘设计的尺寸依据，比单纯看二维图纸要直观很多，能快速建立封装尺寸和实际元件形态的对应认知，减少设计阶段的低级错误。
