M10螺杆式橡胶减震隔振支座结构

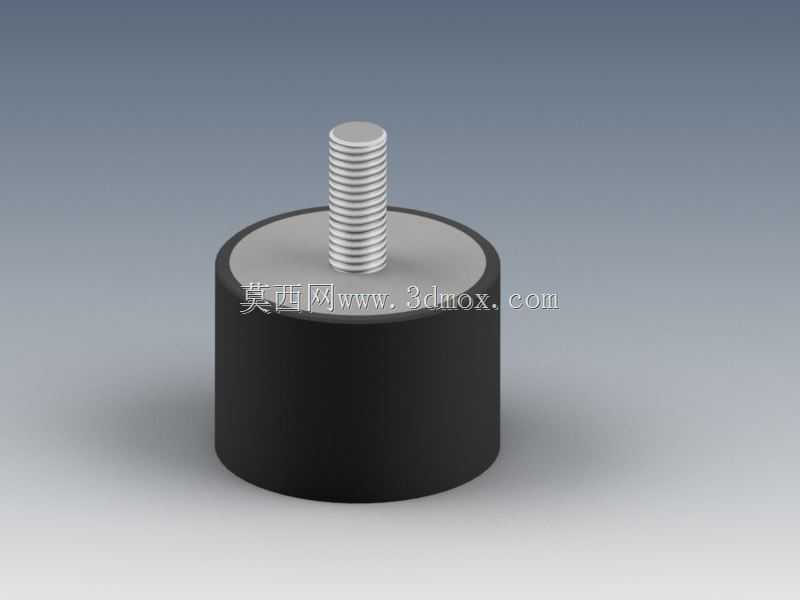

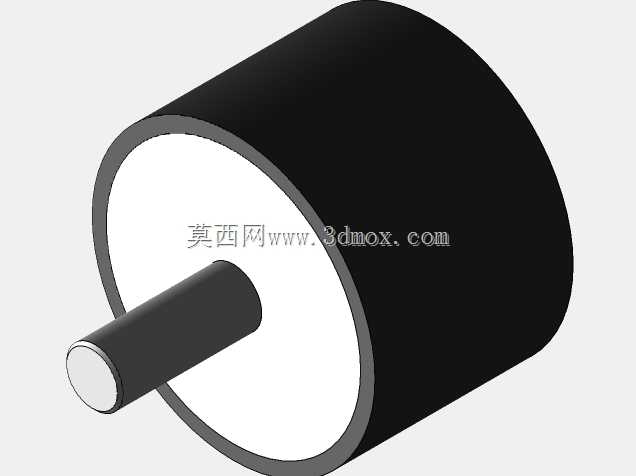

在工业设备的隔振降噪设计场景中，这类带一体式螺杆的橡胶减震支座是应用极广的被动隔振元件，常被布置在设备底部与安装基础之间，阻断设备运行产生的振动向安装基面传递，同时也能削弱外部环境振动对精密设备的干扰，在小型风机、水泵、精密检测仪器、轻型输送设备的安装固定环节都能见到这类元件的身影。从结构设计逻辑来看，这款减震座采用圆柱形橡胶基体搭配顶部一体式外螺纹金属螺杆的组合形式，橡胶基体承担主要的弹性变形与阻尼耗能作用，金属螺杆则负责与设备端的安装螺孔直接对接，省去了额外的连接紧固件，安装时只需将螺杆旋入设备底部预设的螺纹孔，再将橡胶基体底面贴合安装基面完成固定即可，相比上下双板式的减震器，这种单螺杆结构占用的安装空间更小，更适合安装空间局促、载荷不大的轻型设备隔振场景。尺寸参数上，这款减震座总高度为35mm，配套螺杆规格为M10，橡胶基体直径为50mm，选型时需要注意安装位置的预留空间要大于橡胶基体的外径，避免安装时橡胶基体与周边结构发生干涉，同时要核对设备端安装螺孔的螺纹规格与M10匹配，螺杆旋入深度要满足螺纹连接的强度要求，避免运行过程中出现连接松脱的问题。橡胶材质本身具备良好的阻尼特性，在承受设备垂向载荷的同时，也能吸收一定水平方向的振动偏移，对于运行过程中存在小幅晃动的设备，这类减震座能有效缓冲位移冲击，避免硬连接状态下的应力集中损伤设备连接部位。设计这类减震元件时，需要平衡橡胶的硬度与承载能力，硬度过高会导致隔振效果下降，硬度过低则会出现承载后压缩量过大、设备运行稳定性不足的问题，这款结构的橡胶部分采用等直径圆柱设计，受力时压缩变形均匀，不会出现局部应力过大导致橡胶过早开裂的问题，金属螺杆与橡胶基体的结合部位采用内嵌硫化的连接方式，保证螺杆与橡胶之间的连接强度，长期承受交变载荷也不会出现螺杆脱落的故障。在实际设备装配过程中，这类减震座通常会成组使用，布置时要尽量保证各个减震座的受力均匀，避免单个支座载荷超出额定承载范围，安装时不需要过度拧紧，保证橡胶基体处于自然压缩状态即可，过度压缩会破坏橡胶的弹性性能，缩短减震座的使用寿命。
