铣削加工用虎钳配套平行垫块组设计

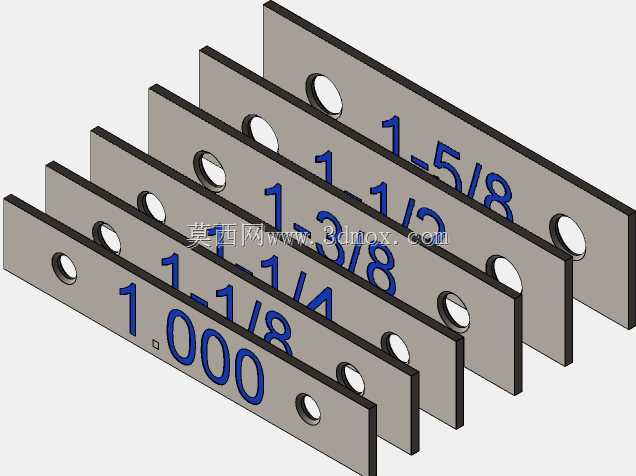

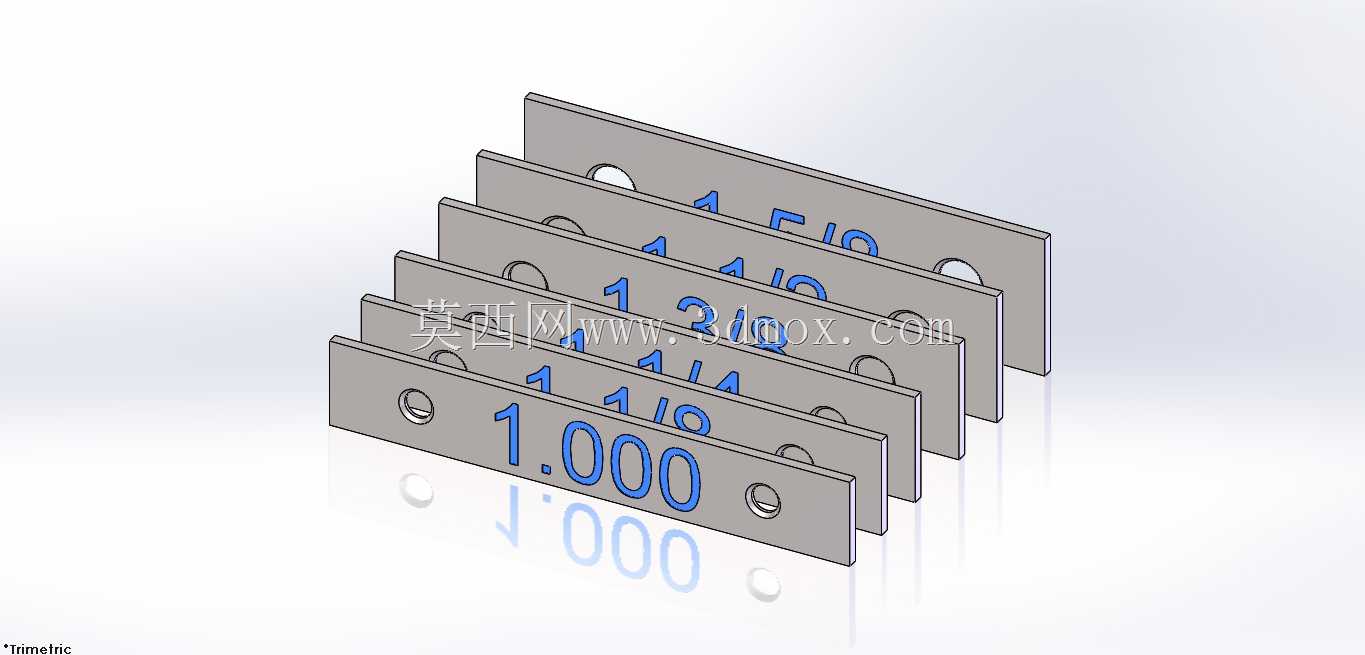

在常规立式铣床、加工中心的批量零件装夹作业中，虎钳作为通用夹具的应用占比极高，但受限于虎钳钳口的夹持高度、毛坯料的尺寸偏差，经常出现装夹后工件基准面倾斜、夹持力分布不均导致加工振颤的问题，这套平行垫块正是为解决这类现场装夹痛点设计的配套辅件。整套垫块采用成组化设计思路，共设置六组不同厚度规格，单块垫块为L型折弯结构，竖直面做了清晰的厚度标识，标识采用凹陷蚀刻工艺填充醒目色漆，即便在沾染切削液、金属碎屑的加工现场，操作人员也能快速识别所需规格，无需反复用卡尺测量挑选，大幅缩短装夹准备时间。垫块的水平支撑面做了高精度平面磨削处理，平面度控制在0.02mm以内，平行度公差不超过0.015mm，能够保证工件放置后基准面与机床工作台面的平行度要求，避免因垫铁本身精度不足导致的加工面尺寸超差。竖直定位面与水平支撑面的垂直度公差严格控制在0.02mm范围内，装夹时贴紧虎钳固定钳口，可快速实现工件的侧向定位，减少打表找正的时间消耗。每块垫块上都加工有两个沉头安装孔，可根据虎钳钳口的宽度规格，通过内六角螺丝将垫块固定在钳口对应的安装位置，避免装夹过程中垫块移位、掉落，尤其适合立式加工中频繁更换工件的批量生产场景。垫块的边角位置都做了C1倒角处理，既可以去除加工毛刺避免划伤操作人员，也能在工件放置时起到导向作用，不会因为直角边的磕碰导致工件基准面出现压痕。从安装边界来看，单块垫块的水平支撑宽度适配市面上主流的6寸、8寸机用虎钳钳口深度，竖直定位面的高度覆盖了从1mm到1英寸的常用垫高区间，能够满足不同厚度毛坯、不同加工深度的装夹需求，不管是薄板类零件的悬空铣削，还是异形件的辅助支撑，都能通过不同厚度垫块的组合搭配实现稳定装夹。在实际使用场景中，遇到毛坯底面存在轻微锻造、铸造飞边的情况，垫块的支撑面边缘做了微小的避空倒角，不会因为局部飞边导致工件放置倾斜，相比传统的散装平行垫铁，成组化的L型结构不会在虎钳开合过程中散落，日常收纳也可通过标识快速归位，减少辅件丢失的情况。垫块的材质选用常规45号钢经调质处理，表面做发黑防锈处理，在常规铣削加工的切削液冲刷、碎屑冲击环境下，能保持较长的使用寿命，支撑面即便出现轻微磨损，也可通过平面磨床重新修磨后继续使用，维护成本极低。
