可调式机床工件压紧限位夹具结构

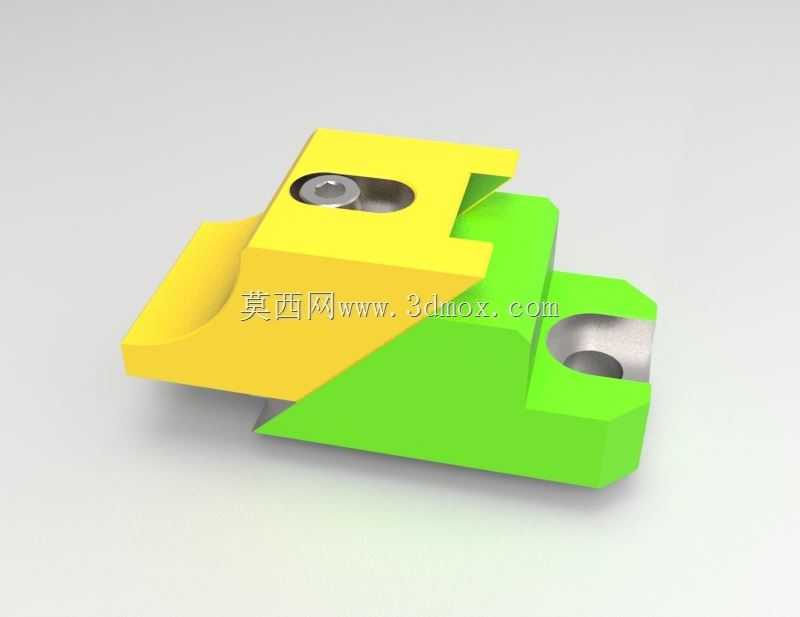

这类楔块式可调压紧夹具，多应用在普通铣床、小型加工中心的工作台装夹场景，也可适配钻床工序的工件固定需求，针对小尺寸异形零件、薄板类工件的侧面压紧与侧向定位场景设计，相比传统平口钳的装夹范围更灵活，不会对工件已加工表面造成夹伤，也能避开刀具走刀路径的干涉区域。从结构组成来看，整套夹具分为两个相互配合的楔块组件，亮色楔块为活动压紧端，绿色楔块为固定基座端，活动块上开设的长圆孔为调节行程预留了足够空间，可根据工件的实际装夹尺寸调整压紧位置，调节范围覆盖0-18mm的工件厚度差，适配不同批次工件的尺寸公差波动。固定基座端设置有两个沉头安装孔，可直接通过内六角螺栓固定在机床工作台的T型槽上，安装孔的中心距按照标准T型槽间距设计，无需额外加工转接板即可完成装夹，基座底部做了0.2mm的退刀槽处理，保证与工作台面的贴合度，避免装夹时出现翘头导致的压紧力不足问题。设计过程中优先考虑了压紧力的传导路径，两个楔块的配合斜面采用12度的自锁角度，当拧紧活动块上的紧固螺栓时，斜面分力会同时产生向下的压紧力与侧向的顶紧力，既可以限制工件的Z向窜动，也能抵消切削过程中产生的侧向切削力，无需额外增加侧向定位块即可完成工件的完全定位。活动压紧端的头部做了圆弧过渡处理，与工件接触的端面预留了1mm的压接宽度，既保证足够的压紧接触面积，也不会因为压接面积过大遮挡工件的加工区域，针对表面质量要求高的工件，还可以在压接端面粘贴铜皮避免压痕。整套夹具的外形轮廓控制在120mm*60mm*35mm的边界范围内，不会占用过多工作台空间，可多套组合使用完成长条形工件的多点压紧，相邻两套夹具的最小安装间距可控制在80mm，适配密集装夹的批量加工需求。楔块配合面的粗糙度要求控制在Ra1.6以内，降低调节过程中的摩擦阻力，长期使用出现磨损后，可通过修磨斜面重新恢复配合精度，维护成本远低于一体式压紧夹具。在实际加工场景中，这类夹具尤其适合侧壁需要完整走刀的工件加工，不会像传统压板那样在工件上方形成遮挡，刀具可以从夹具上方顺畅走刀完成侧壁的全轮廓加工，减少二次装夹的找正时间，单批次工件的装夹效率可提升40%左右。
