三爪式轴承齿轮拆卸拉马结构设计

项目分类:3D模型 发布时间:2021-10-07 ID:298135
  • 三爪式轴承齿轮拆卸拉马结构设计
  • 三爪式轴承齿轮拆卸拉马结构设计
  • 三爪式轴承齿轮拆卸拉马结构设计
  • 三爪式轴承齿轮拆卸拉马结构设计
  • 三爪式轴承齿轮拆卸拉马结构设计

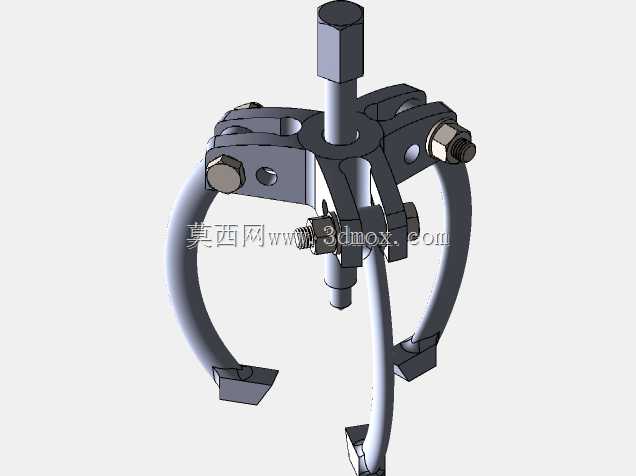

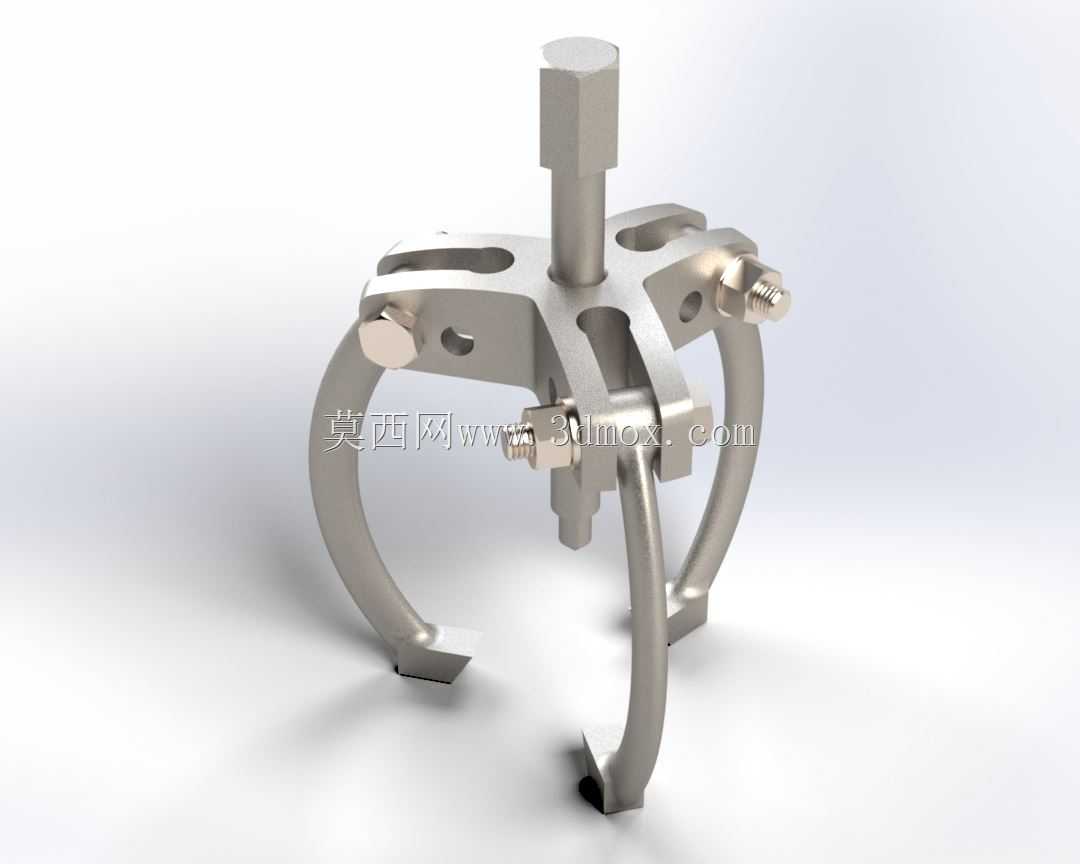

在设备检修、产线运维的日常作业场景里,过盈配合的轴承、齿轮、皮带轮等传动件拆卸一直是一线机修人员绕不开的作业环节,这款三爪式拆卸拉具正是针对这类作业需求设计的手动检修工装。不同于两爪拉具受力偏载易打滑的缺陷,该结构采用三等分圆周分布的勾爪设计,作业时三个勾爪同步卡接在待拆卸零件的受力端面,中心顶杆对准传动轴的轴心位置,通过旋转顶杆端部的施力方头,将轴向顶推力平稳传递到中心轴上,反向带动勾爪将过盈配合的零件从轴端平稳拉出,全程不会对轴面、零件配合面造成磕碰损伤。

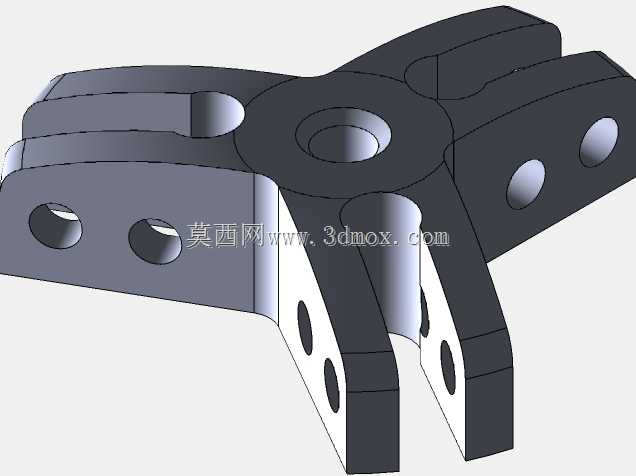

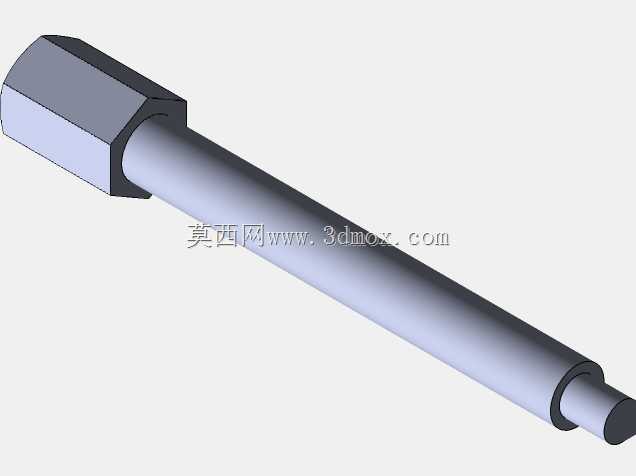

从结构设计逻辑来看,这款拉具的主体架采用一体式弧形开槽结构,三个勾爪分别通过铰接螺栓安装在主体架的三个安装槽内,可根据待拆卸零件的外径尺寸调整勾爪的张开角度,适配不同直径规格的传动件拆卸需求,勾爪的勾头做了加厚直角处理,卡接零件端面时接触面积充足,不会因为应力集中刮伤零件端面,也能避免受力时勾爪滑脱飞出的安全隐患。中心顶杆采用梯形传动螺纹设计,相比普通三角螺纹,梯形螺纹的牙型强度更高,承载轴向顶推力的能力更强,长时间大负载作业也不会出现螺纹滑牙、变形的问题,顶杆的顶端加工有标准方头,可配套套筒、棘轮扳手或者加力杆使用,针对过盈量较大的配合件,也能通过加力杆放大输入扭矩,获得足够的拆卸顶推力。

在安装边界与尺寸适配方面,该拉具的勾爪有效行程覆盖常规中小型传动件的拆卸深度,张开后的最大卡接直径可覆盖常见的小型电机轴承、减速机齿轮、传动皮带轮等零件的尺寸范围,整体结构紧凑,在设备周边操作空间狭窄的场景下也能顺利放置作业,不需要额外预留过大的操作空间。主体架与勾爪均采用高强度合金钢材质设计,表面做了防锈氧化处理,日常存放、车间复杂环境下使用也不易锈蚀变形,铰接位置的螺栓采用防松设计,反复调整勾爪角度也不会出现螺栓松动脱落的问题。顶杆的顶端做了球面处理,顶紧轴端中心孔时可自动找正轴心,避免顶偏造成轴端中心孔损伤,也能保证顶推过程中受力始终沿轴向传递,不会出现偏载导致的零件卡滞、拉具变形问题。

实际作业时,操作人员只需要根据待拆零件的外径调整三个勾爪的角度,将勾头牢固卡接在零件的受力端面,旋转顶杆使其顶住轴端中心孔,确认三个勾爪卡接到位、整体与轴垂直后,逐步加力旋转顶杆即可平稳将零件拉出,全程不需要敲击、撬动零件,能最大程度保护待拆卸零件与配套传动轴的配合精度,尤其适合精密传动部件的检修拆卸作业,可有效降低检修过程中的零件报废率,提升设备运维的作业效率。
