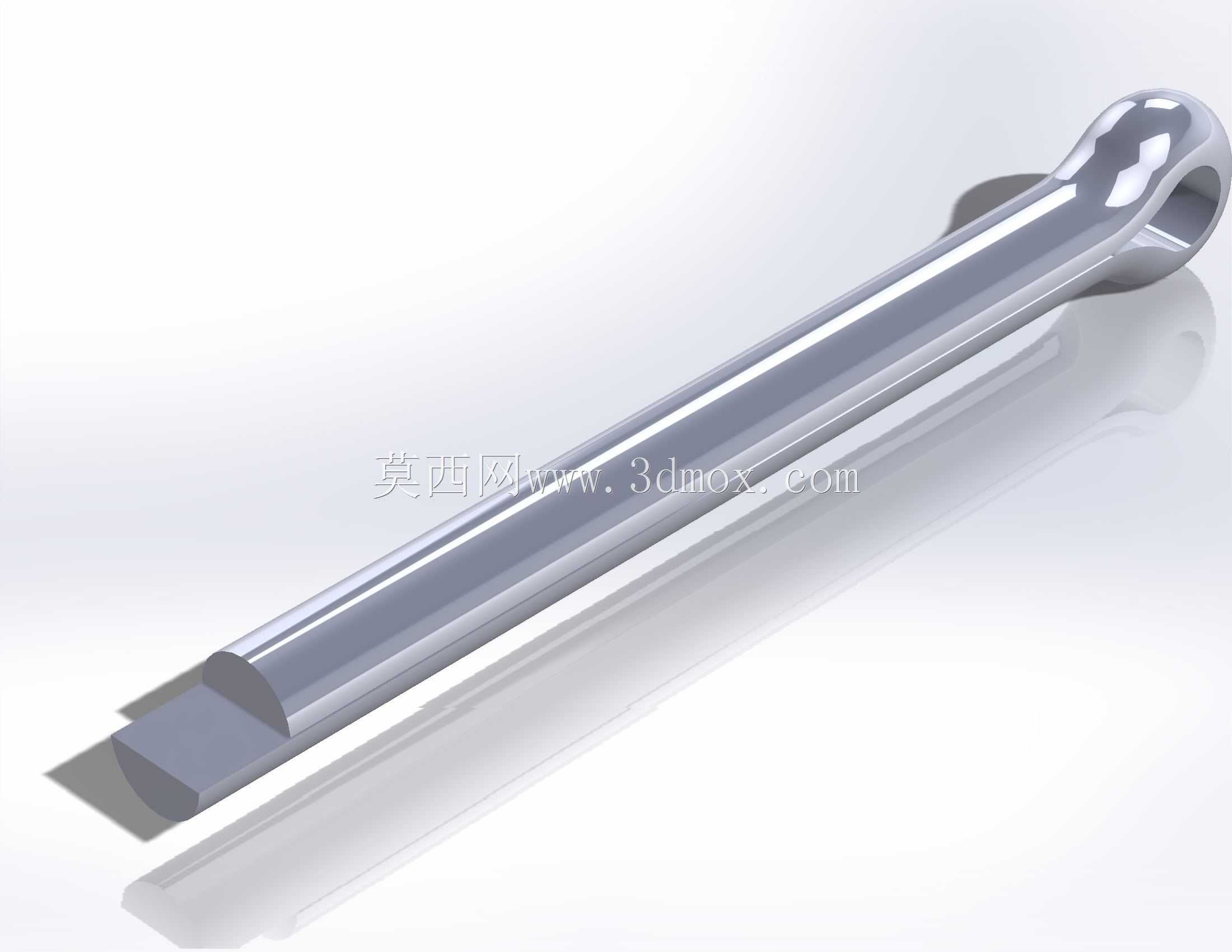

带吊环扁头连接拉杆结构设计

这类带吊环扁头的拉杆结构，在轻小型起重配套、工装夹具联动、户外休闲装备的受力连接场景中十分常见，很多人会把它和普通活塞杆混淆，实际上二者的受力逻辑和安装边界有明显区别。从结构设计逻辑来看，端部的环形吊耳并非简单做穿绳孔使用，其内环的圆弧过渡做了等半径修形，目的是降低挂接卸扣、销轴时的接触应力集中，避免长期交变载荷下出现环根开裂的问题，环部的壁厚经过等强度校核，在保证额定拉载能力的前提下尽可能缩减了径向尺寸，减少挂接时的空间占用。杆身采用等直径圆截面设计，并非随意选用光棒加工，圆截面的各向抗弯能力一致，在承受斜向拉载、意外磕碰时不会出现某一方向抗弯薄弱的问题，杆身的表面粗糙度控制在适合做硬质氧化或者镀锌处理的区间，既可以降低户外使用时的锈蚀速率，也能减少和配套导向套之间的滑动摩擦阻力。端部的扁头结构是整个零件的安装核心，扁头的两个平行平面做了铣削加工，平面度控制在合理公差范围内，扁头的厚度尺寸和配套的叉形接头槽宽做间隙配合，装配时扁头插入叉形槽后穿入圆柱销即可完成刚性连接，扁头根部和圆杆衔接的位置做了大圆角过渡，避免截面突变带来的应力集中，这个位置是整个拉杆最容易出现疲劳断裂的区域，圆角的半径参数需要根据额定载荷反复校核，不能为了装配方便随意缩小圆角。从安装边界来看，这类拉杆的总长度需要根据配套设备的行程确定，吊环端的外圆直径要小于配套安装位的通过孔直径，避免装配时出现卡滞，扁头端的宽度尺寸要小于叉形接头的开口宽度，同时扁头上的销孔位置要和叉形接头上的销孔同轴度控制在合理范围内，避免穿销后出现别劲的问题，额外增加杆身的附加弯曲应力。在实际使用场景中，这类拉杆既可以作为潜水装备的受力连接件，承受水下环境的拉载和腐蚀，也可以作为小型工装的拉紧杆件，在夹具锁紧、设备门体拉紧的场景中传递拉力，设计时需要根据具体使用场景的载荷大小调整杆身直径和吊环、扁头的尺寸参数，不能直接照搬同结构不同载荷等级的零件尺寸，否则容易出现过载断裂的风险。杆身的直线度公差也需要严格控制，如果杆身弯曲，在做直线往复拉动的时候会出现卡滞、磨损加剧的问题，尤其是在配套有导向套的使用场景中，杆身直线度超差会直接导致导向套偏磨，缩短整套机构的使用寿命。
