排气管焊接定位夹紧工装结构

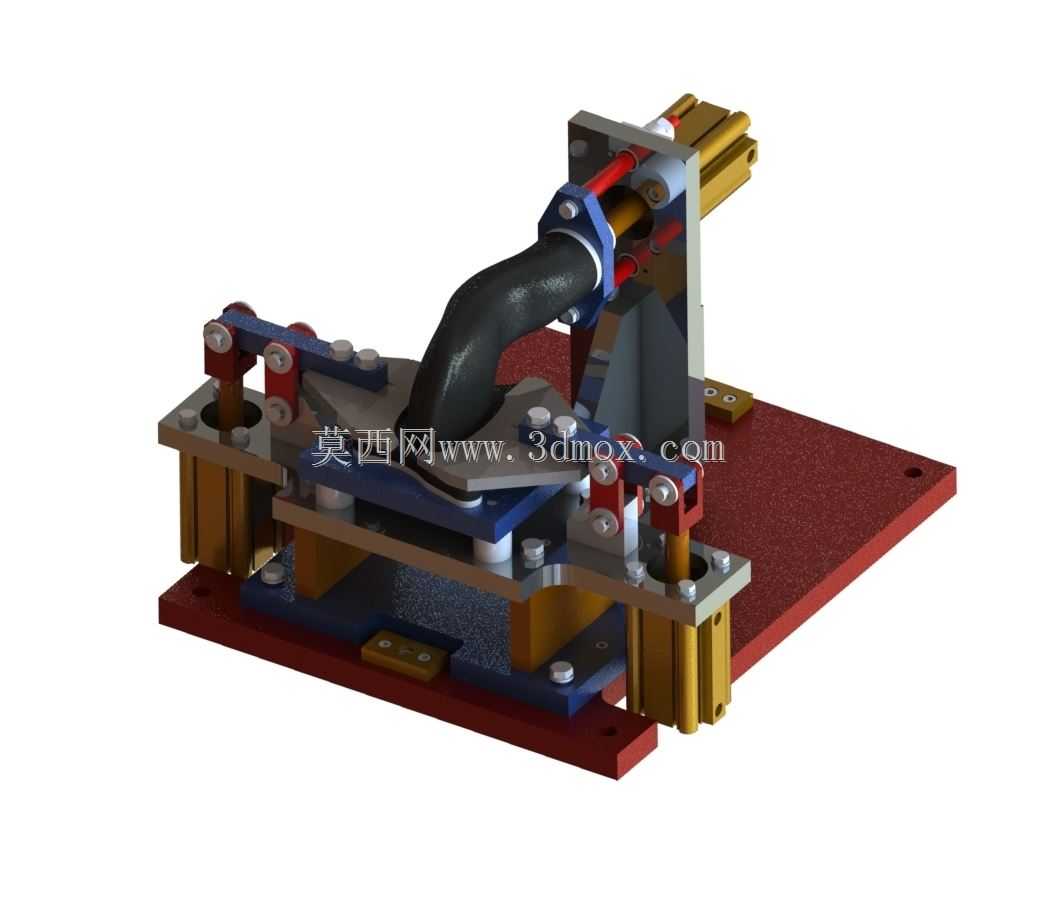

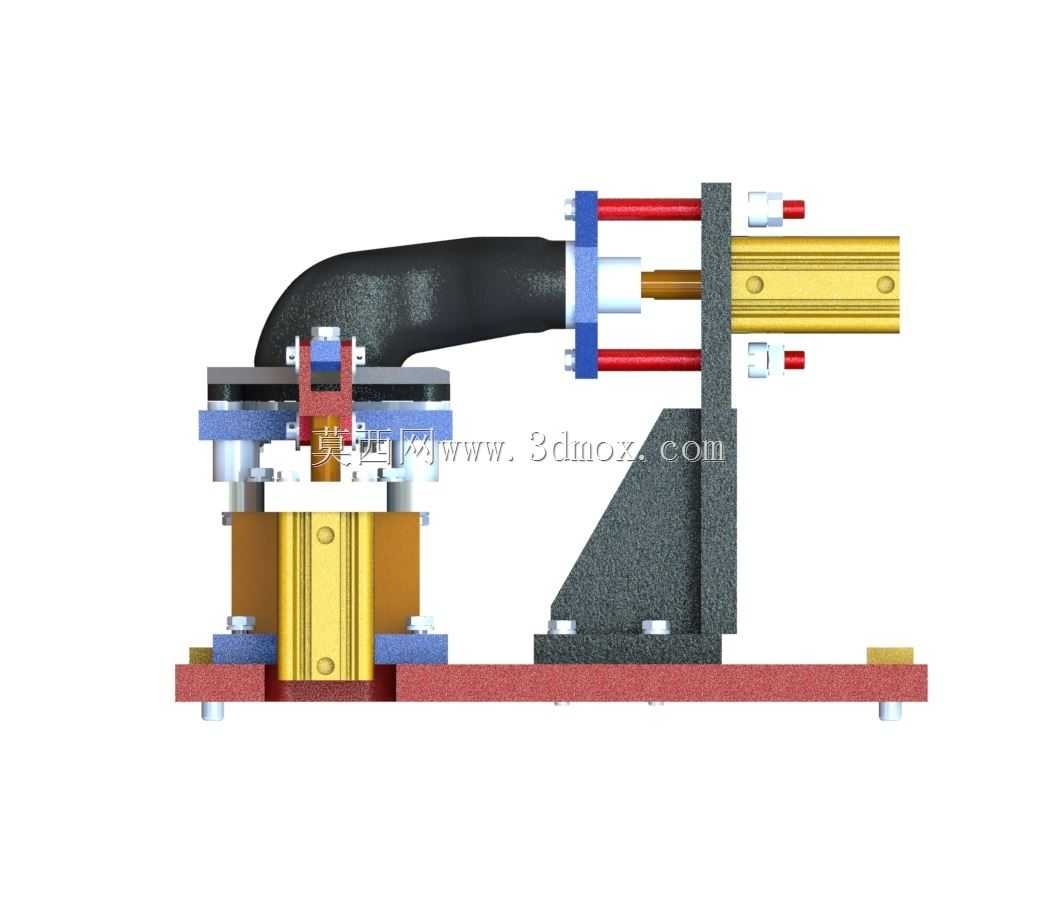

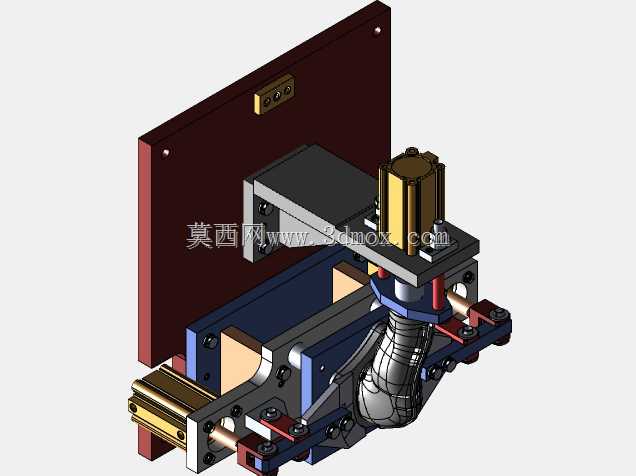

这套工装主要应用于汽车零部件焊接生产环节，针对异形弯管类的排气管部件焊接工序做定位装夹，解决异形管件焊接过程中易移位、拼接对位精度差的问题。在实际车间生产场景里，排气管属于薄壁异形构件，自身刚性不足，手工扶持焊接时很容易出现焊缝错位、管件变形的问题，这套工装通过多点位的定位与夹紧配合，能在焊接作业前将排气管的各拼接段牢牢固定在预设位置，全程限制管件的六个自由度，避免焊接热变形带来的尺寸偏移。从结构设计来看，整套工装以加厚钢板作为安装底座，底座上预留了标准的设备安装孔位，可直接固定在焊接工作台或者焊接变位机上，安装边界适配常规焊接工位的台面尺寸，不需要额外做转接板改造。夹紧单元采用气动执行元件作为动力源，相比传统的手动螺旋夹紧结构，气动夹紧的动作响应更快，夹紧力一致性更好，能有效降低操作人员的装夹劳动强度，适配批量焊接生产的节拍要求。定位结构完全贴合排气管的外轮廓曲面，在管件的弯弧段、接口端分别设置了仿形支撑块，支撑块的型面按照排气管实际外形做匹配加工，保证装夹时管件不会出现局部压痕或者悬空变形的情况。设计过程中特意预留了焊枪作业的避让空间，所有夹紧压臂的布置都避开了焊缝位置，操作人员或者自动焊接设备的焊枪可以顺畅到达所有焊接点位，不会出现结构干涉。工装的各夹紧模块采用模块化设计，易磨损的定位支撑块、压头都做了可拆换结构，后期如果更换同系列不同规格的排气管产品，只需要更换对应的仿形定位块，调整部分压臂的安装位置即可，不需要重新制作整套工装底座，能大幅降低多品种小批量生产的工装投入成本。整套工装的各运动部件都做了限位设计，气缸行程经过精确计算，夹紧到位时刚好贴合管件表面，不会出现过压导致薄壁排气管变形的问题，同时各铰接位置都预留了润滑注油点，方便日常维护保养，延长工装的实际使用寿命。在实际投产使用中，这套工装能将排气管焊接的装夹时间缩短六成以上，焊接后的管件尺寸一致性明显提升，大幅减少后续校形的工作量。
