膝关节康复训练扭矩集线辅助装置

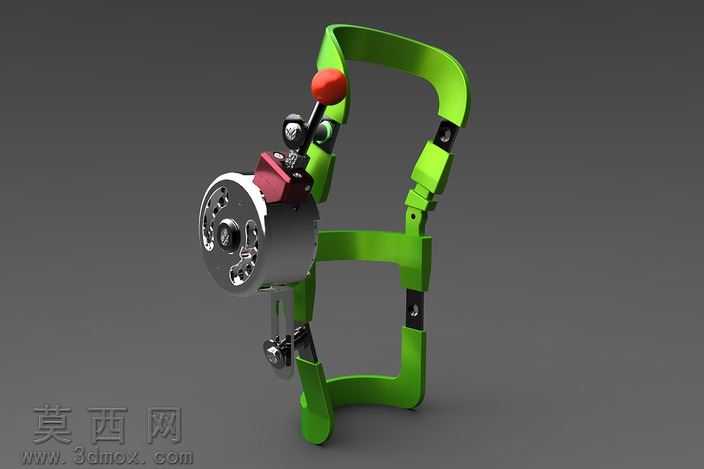

本作品为面向膝关节康复场景的扭矩集线辅助装置三维模型，采用SolidWorks完成全参数化建模，建模过程中严格遵循康复辅具的人机工程设计逻辑，对每一处结构的尺寸公差、装配间隙都做了精准约束，确保各运动部件无干涉、传动路径顺畅。模型整体由环形绑缚支架、扭矩输出动力单元、集线传动组件、调节锁定结构四个核心部分构成：绑缚支架采用符合人体下肢轮廓的弧形曲面设计，建模时通过样条曲线拟合膝关节周边的肢体弧度，拆分出三段可微调的绑带结构，相邻绑段间通过金属铰接件连接，可根据不同使用者的腿围调整开合角度，适配不同体型的康复需求。扭矩输出单元为微型直流驱动结构，建模时还原了电机外壳的散热孔阵列、输出轴的连接法兰、顶部红色急停按钮的细节，电机与支架的连接位置设计了可转动的调节支座，能够调整扭矩输出的初始角度，匹配不同康复阶段的关节活动范围。集线传动组件采用多连杆铰接结构，将电机输出的旋转扭矩转化为绑缚支架的可控开合动作，建模时对每一处铰接轴的配合公差、连杆的传动比都做了运动仿真验证，确保扭矩传递过程中无卡顿、施力均匀，避免康复训练时对膝关节造成额外的冲击力。材质渲染阶段，绑缚支架采用哑光暖黄色工程塑料材质，添加细微的磨砂纹理提升真实感，金属铰接件、电机外壳采用拉丝金属材质，还原金属部件的光泽与质感，急停按钮采用亮面红色塑料材质，突出操作部件的识别性，整体渲染采用柔和的影棚光照，清晰展现各部件的结构层次与装配关系。设计思路上围绕膝关节术后康复的肌力训练需求，通过可控的扭矩输出辅助患者进行渐进式的关节活动度训练，集线结构将传动线路整合在支架内侧，避免外露管线干扰训练动作，同时兼顾装置的佩戴轻便性与结构强度，所有受力部件都做了加厚处理与圆角过渡，既保证使用安全，也提升佩戴的舒适度。
