珠宝加工用三向锥形夹球夹具结构

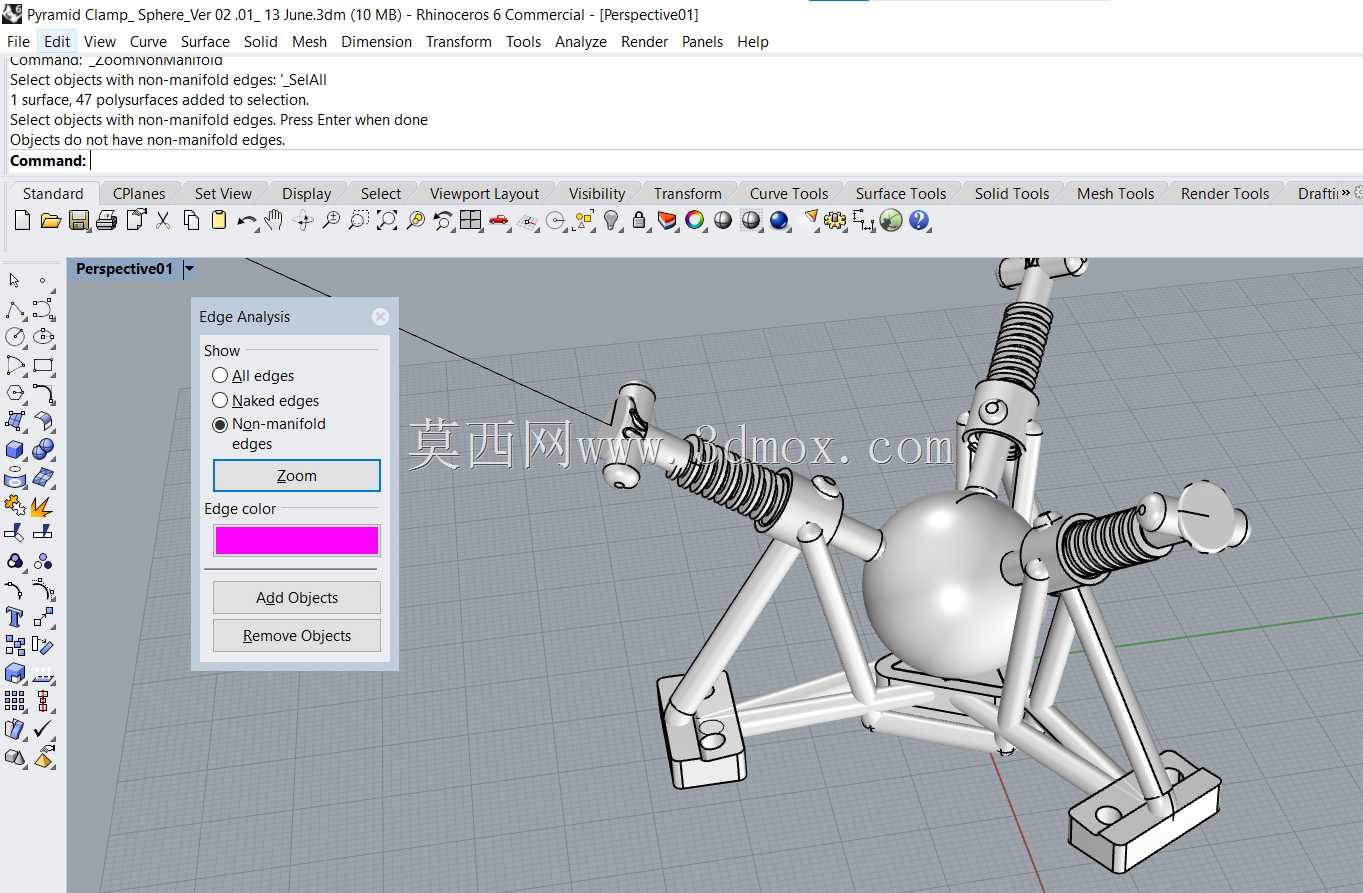

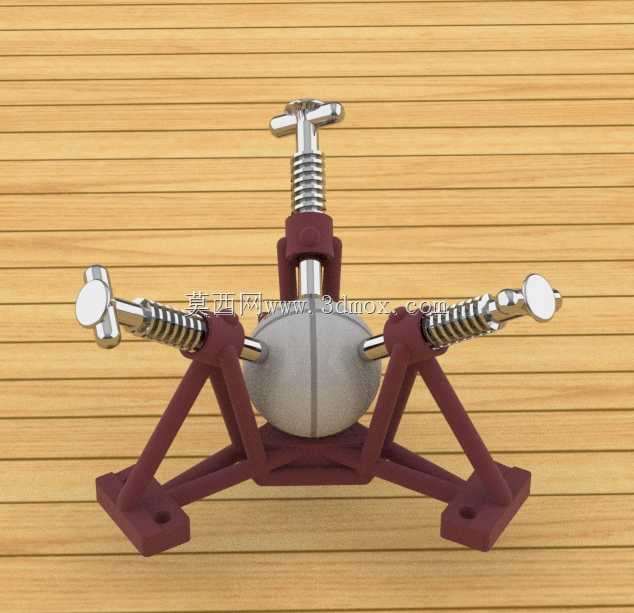

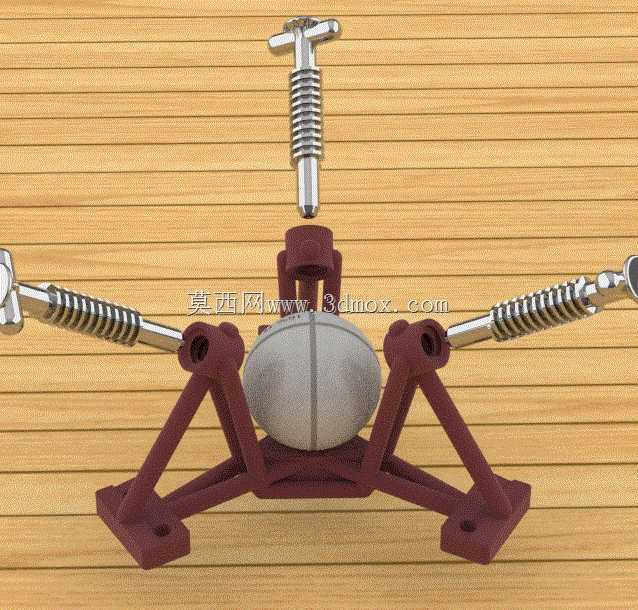

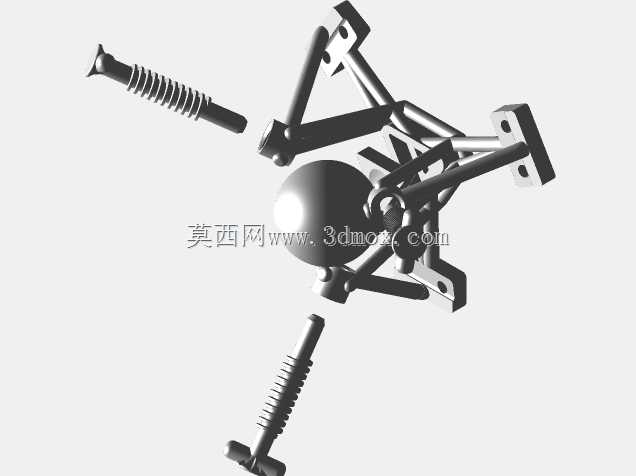

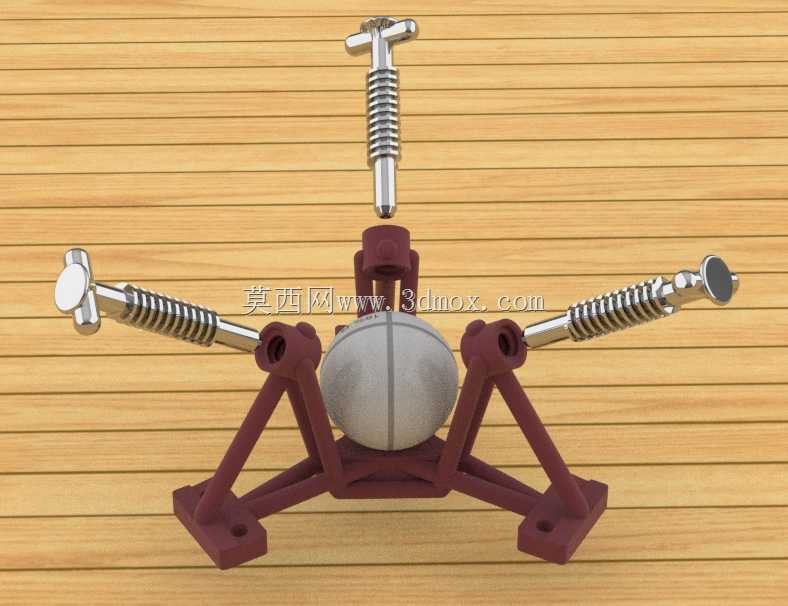

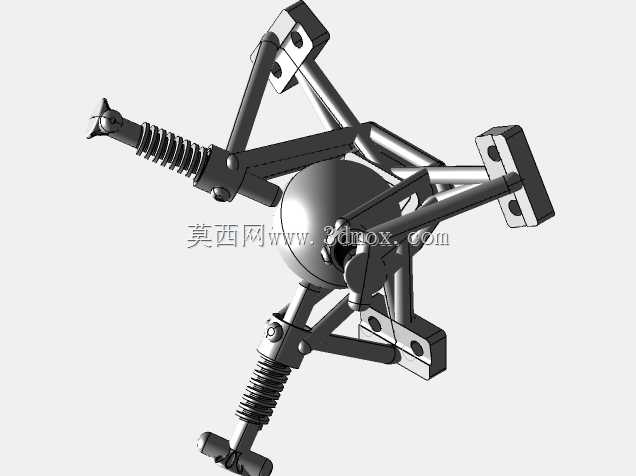

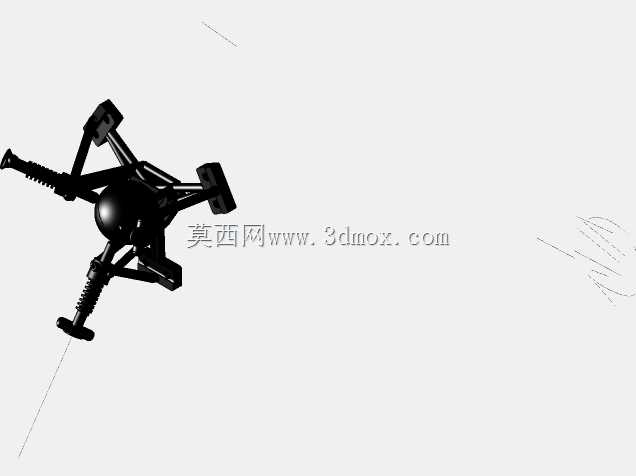

在珠宝精密加工与球形工件后处理场景中，球形类工件的夹持定位一直是装夹环节的痛点，常规平口钳、卡盘类夹具无法适配球面的曲面特征，装夹时易出现工件打滑、表面夹伤、定位偏移的问题，尤其针对珠宝类贵金属球形胚件，装夹失误会直接造成胚件报废，带来不必要的物料损耗。这款三向锥形夹球夹具，正是针对球形工件装夹痛点开发的专用工装，整体采用三角支撑式底座结构，三个支脚预留标准安装孔位，可直接固定在工作台面或加工设备的工装基板上，底座的三角构型从结构上保证了装夹状态的稳定性，即便在打磨、雕刻、微铣削等存在侧向加工力的工况下，也不会出现工装偏移、晃动的问题。夹具设置三个沿圆周120度均匀分布的夹持臂，每个夹持臂配套带弹簧复位结构的顶紧螺杆，螺杆端部为锥形夹头，三个锥形夹头的轴线交汇于夹具中心的球形装夹工位，装夹时三个锥形头同时抵接球面，依靠锥面的自定心特性实现球形工件的自动对中，无需反复调整找正，能大幅缩短装夹辅助时间。弹簧复位结构的设计，让螺杆在松开时可自动回退，方便工件快速取放，同时顶紧力可通过螺杆的旋入深度灵活调节，针对不同硬度、不同直径的球形工件，都能匹配到合适的夹持力，既保证装夹牢固不打滑，又能避免顶紧力过大在工件表面留下压痕，适配珠宝加工中贵金属、软质宝石胚件的装夹需求。从设计逻辑上看，这款夹具没有采用复杂的气动、液压驱动结构，纯机械螺旋顶紧的结构可靠性极强，日常使用无需额外配套动力源，维护成本极低，除珠宝加工场景外，也可适配小型球形零部件的打磨、检测、标记工序的装夹需求。夹具的装夹工位预留了足够的操作空间，三个夹持臂之间的空隙可容纳加工刀具、检测探头的进出，不会对加工操作造成干涉，锥形夹头采用可更换设计，针对不同直径范围的球形工件，只需更换对应规格的锥形头即可适配，无需更换整套夹具，拓展了工装的适用范围。底座的支撑臂采用斜向加强的构型，在保证结构刚度的前提下尽可能压缩了整体体积，不会占用过多工作台安装空间，安装孔位采用通用的通孔设计，可适配不同规格的T型螺栓、压紧螺丝，能快速在不同加工设备之间转移使用。
