层压木质直角定位中心查找构件

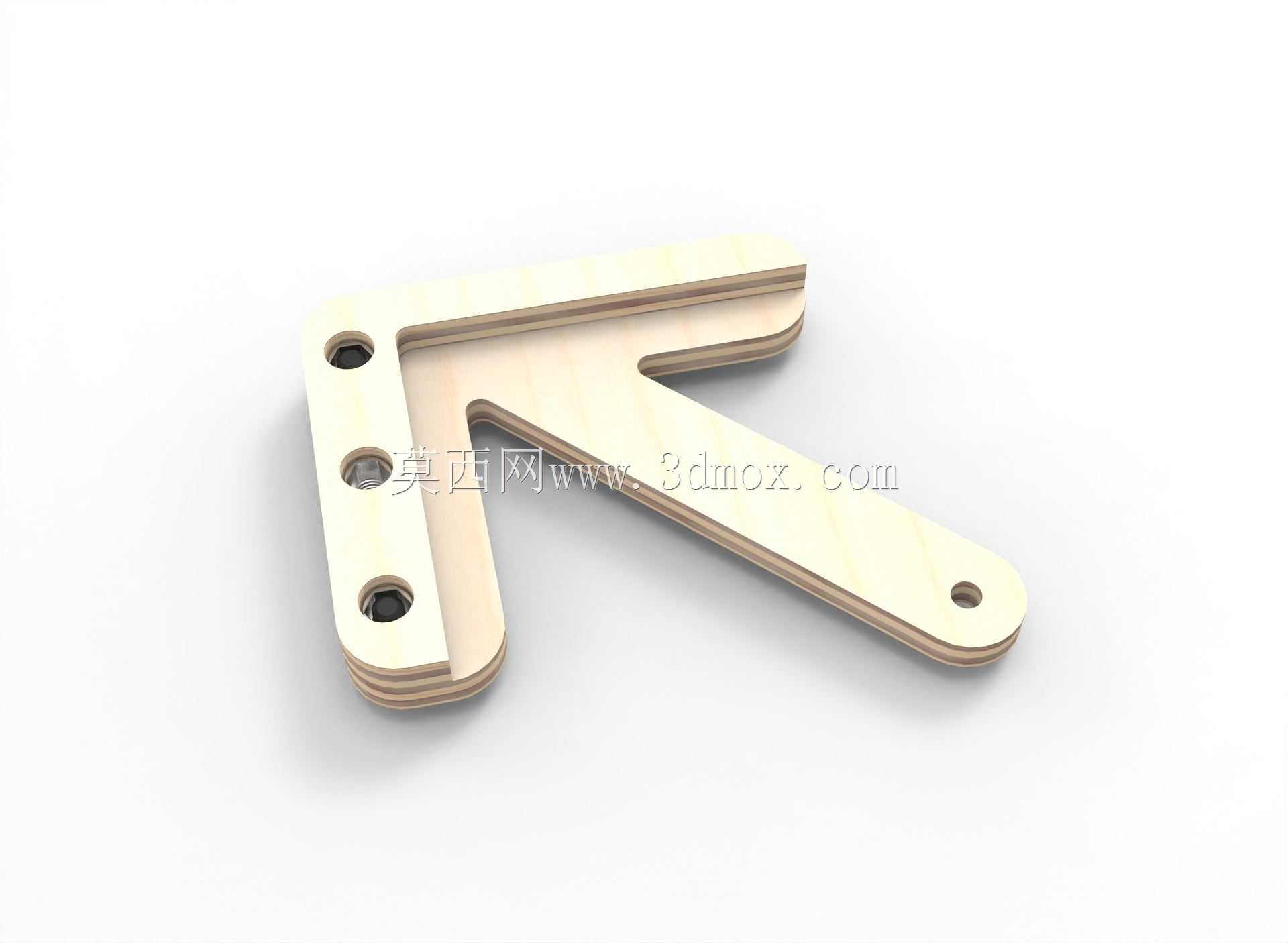

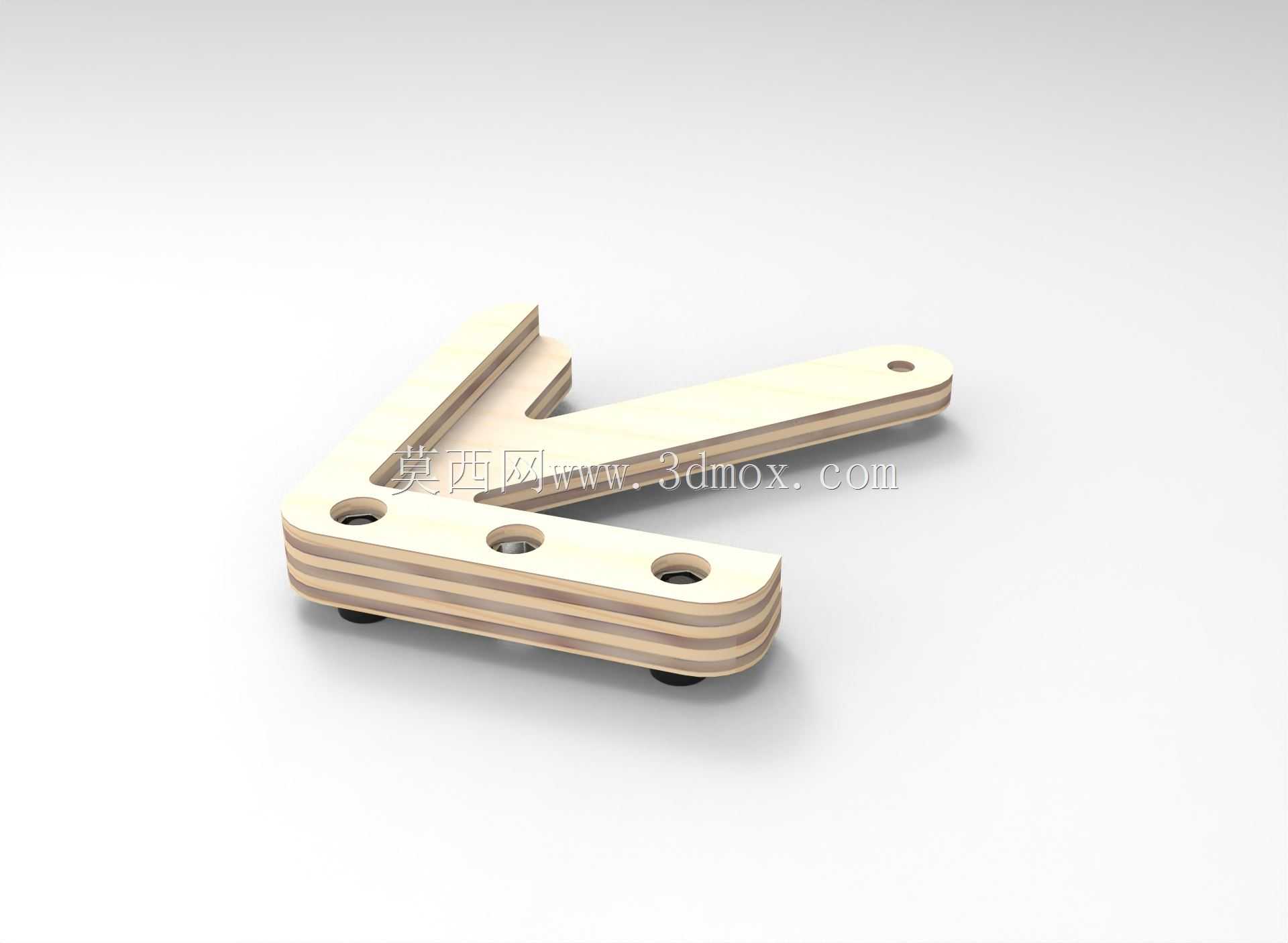

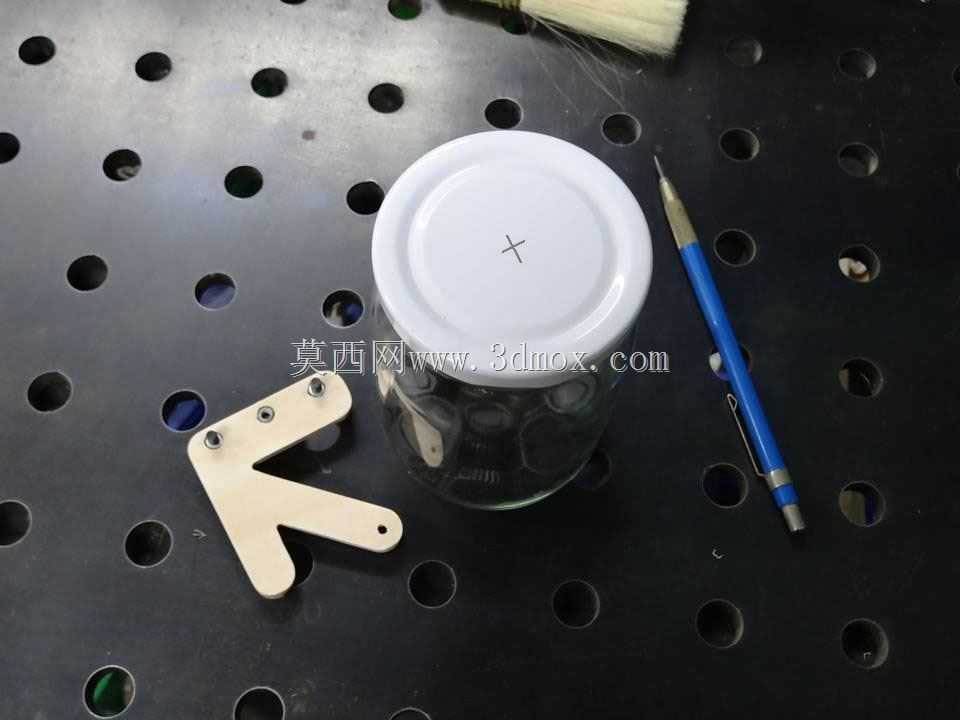

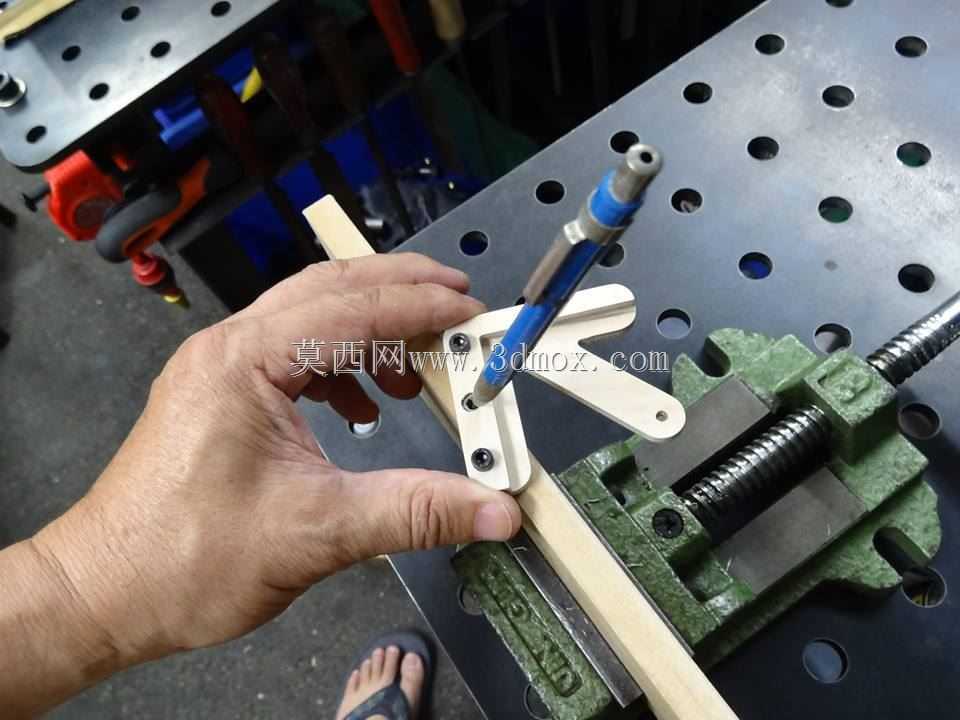

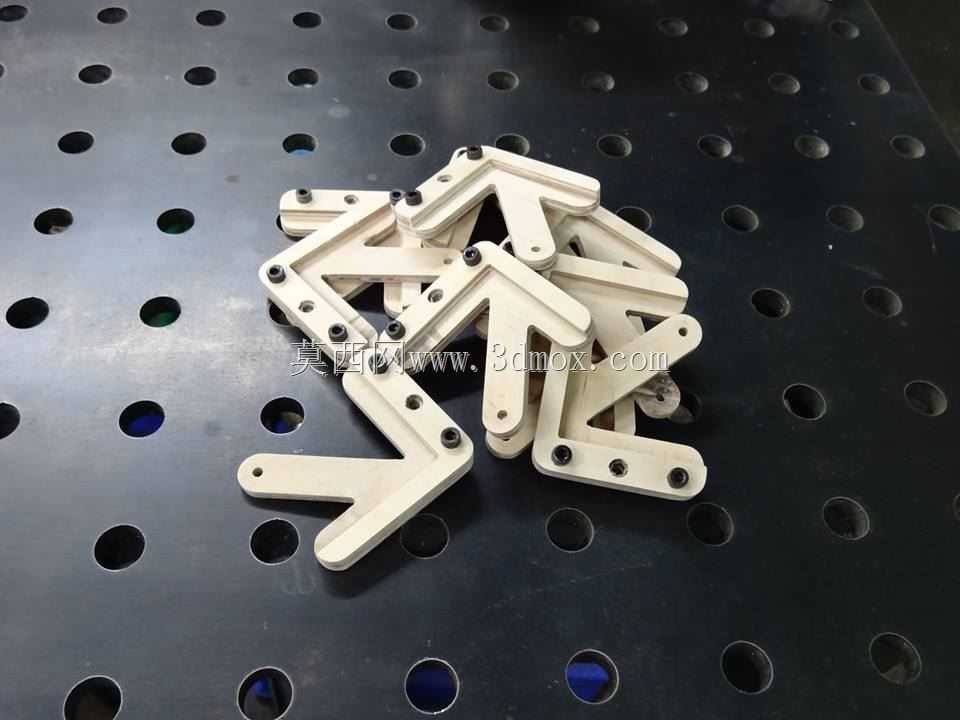

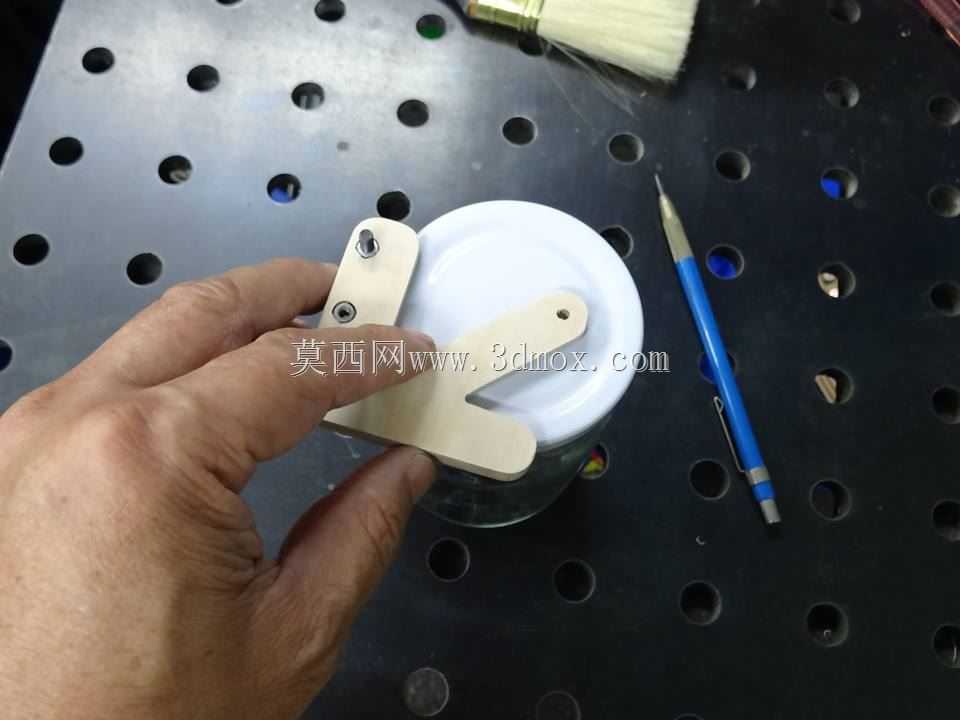

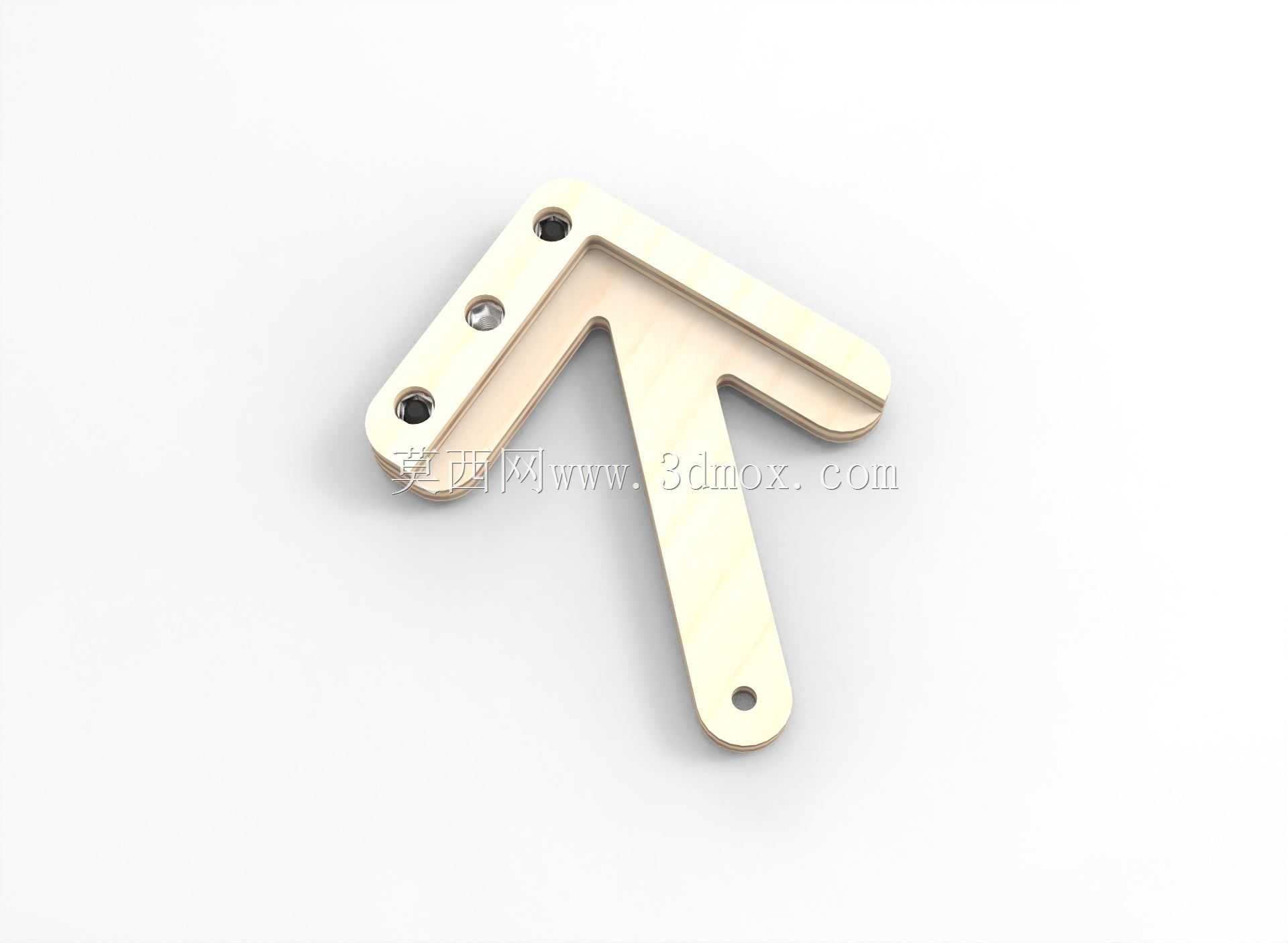

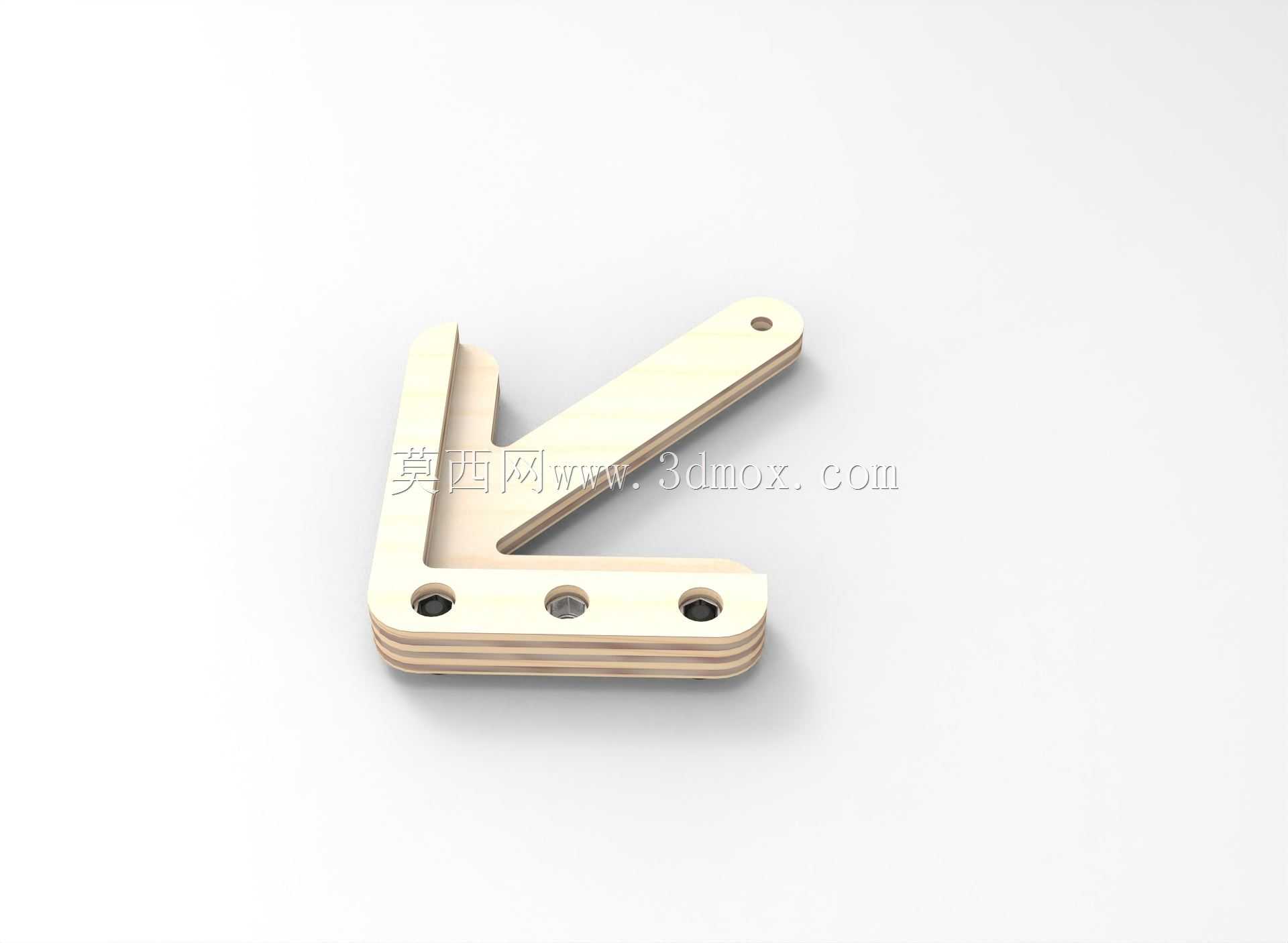

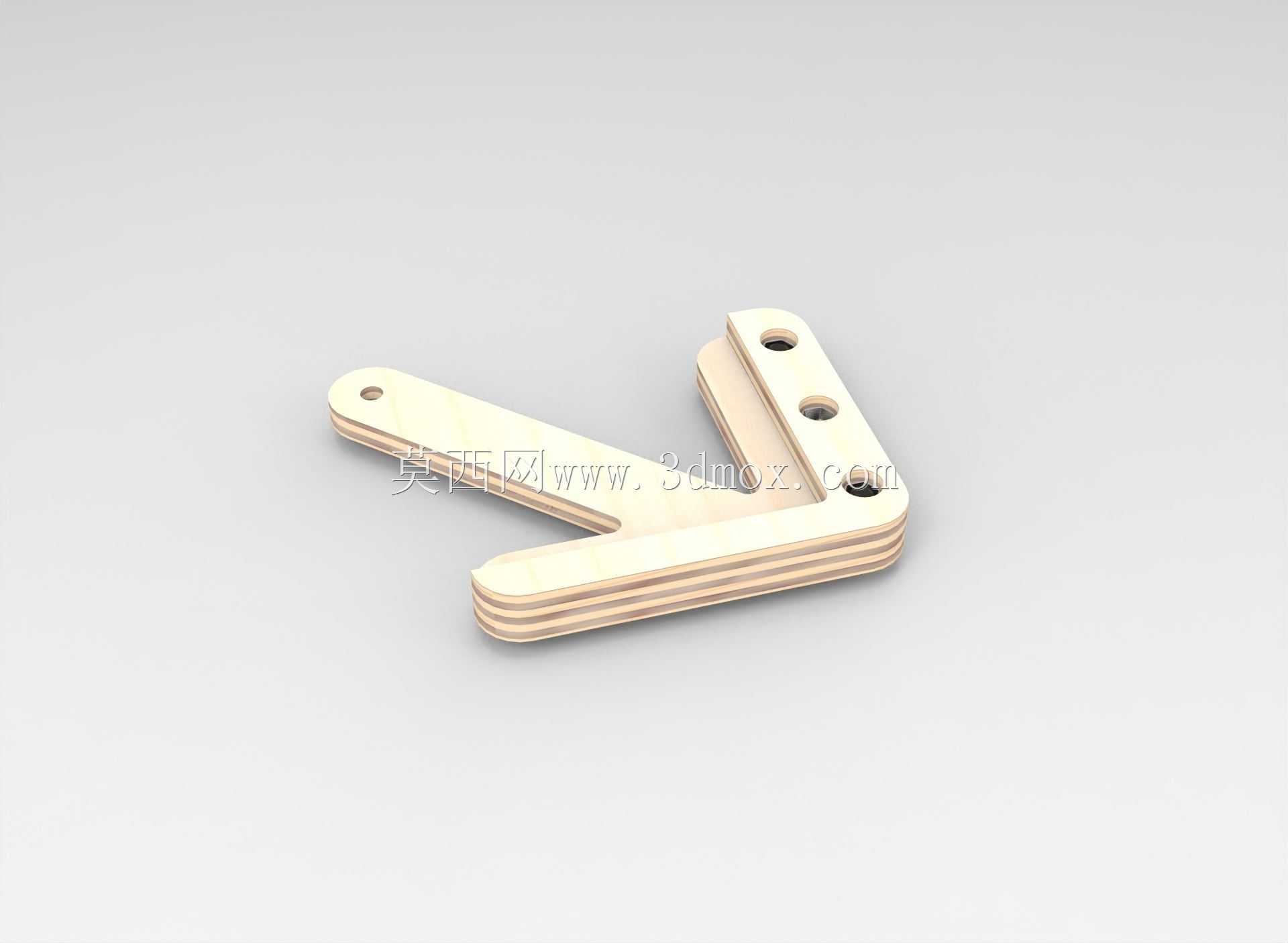

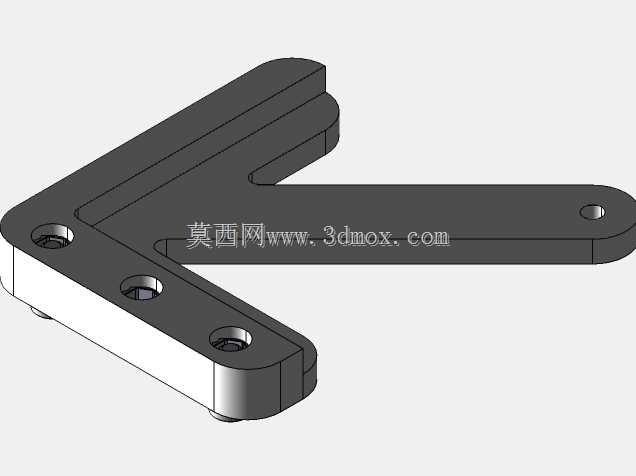

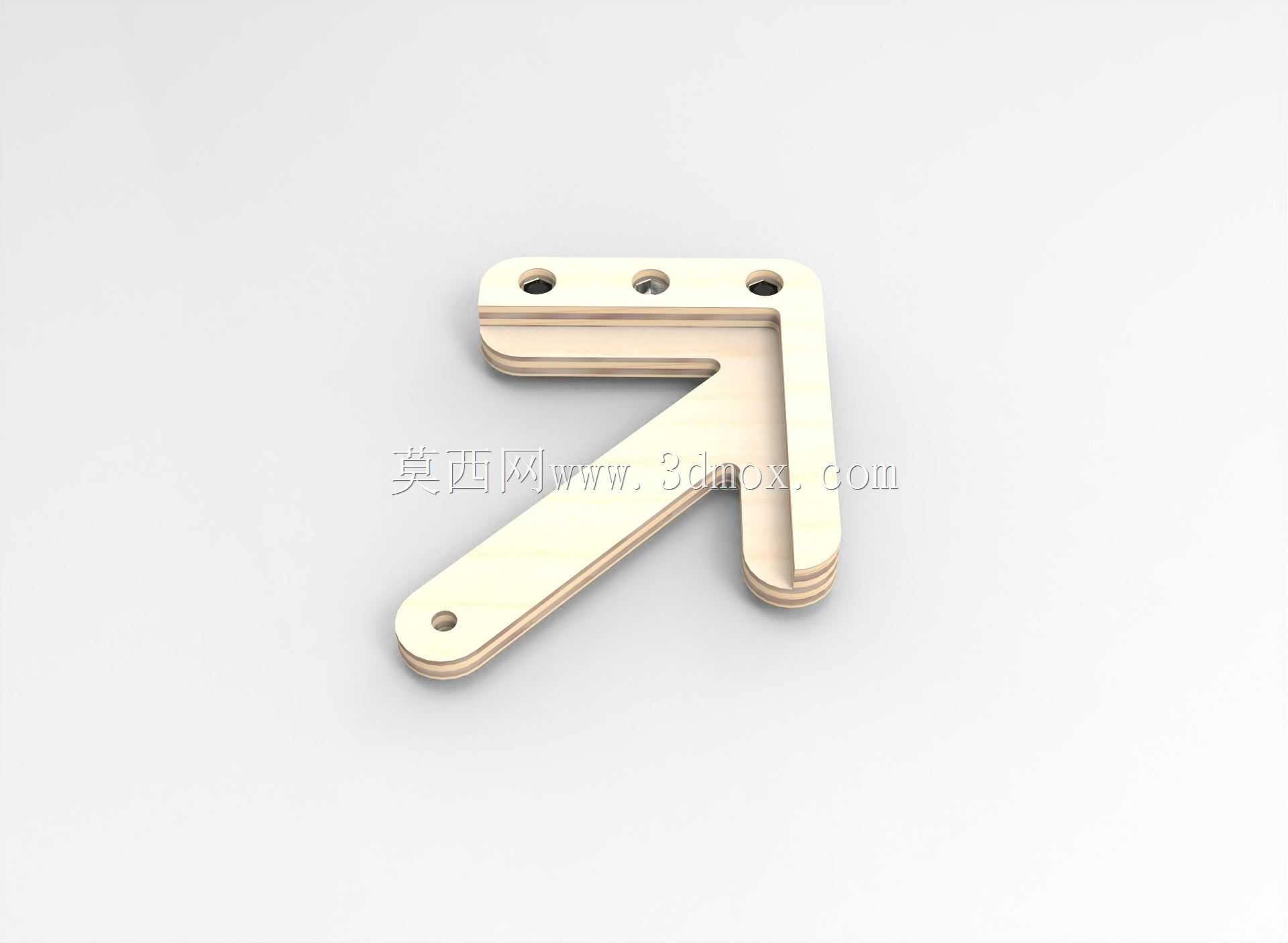

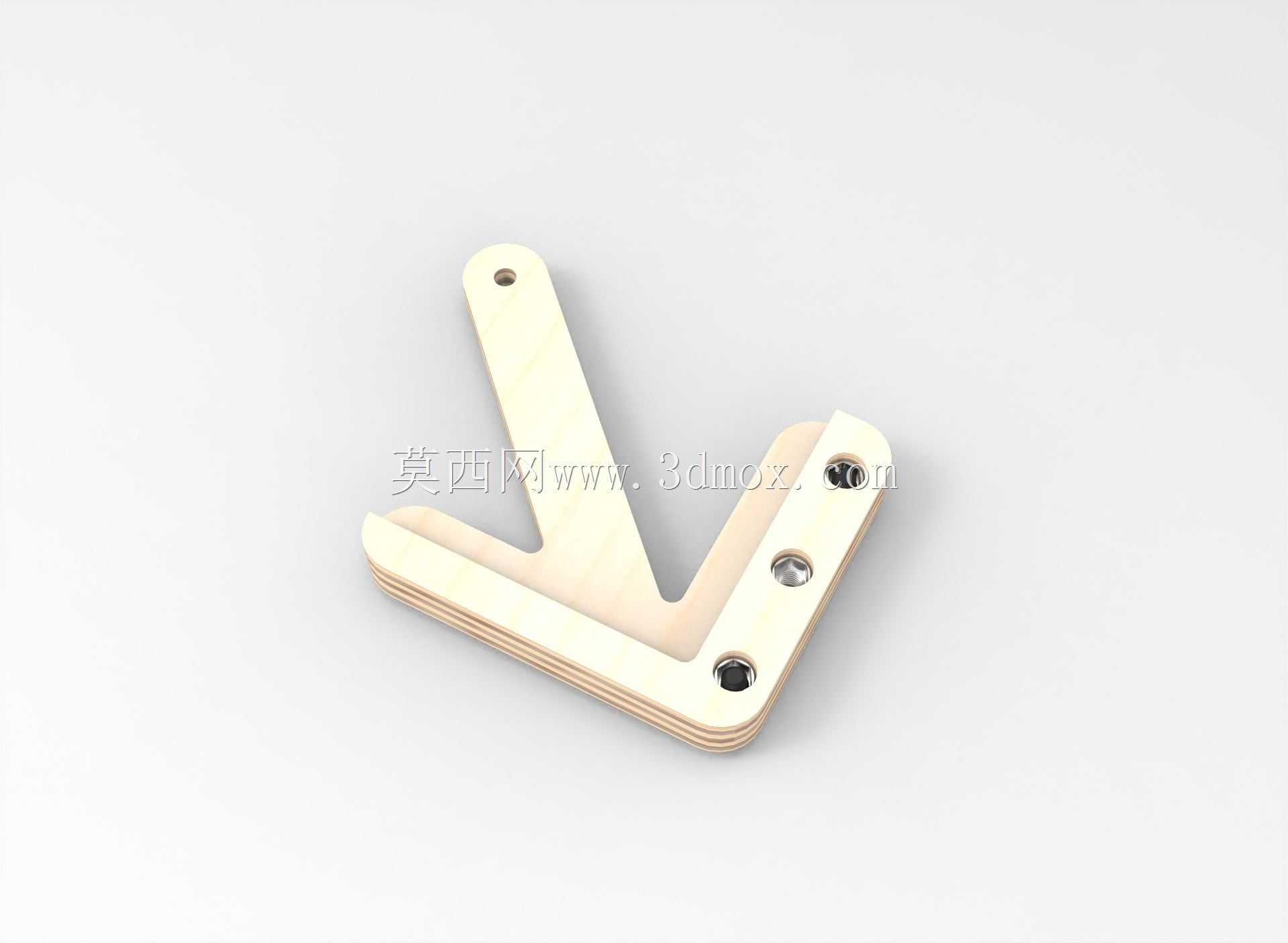

这款层压结构的直角定位构件，主要应用在小型工件划线、钻孔加工前的中心定位工序中，常见于教学实训场景、小型木工加工工位以及简易装配工位的辅助定位环节，能帮助操作人员快速找到工件边角的中心基准位置，减少反复测量的误差。从结构设计来看，构件采用直角L型的主体构型，长臂与短臂的垂直面做了贴合处理，保证靠向工件边角时能完全贴合两个垂直邻面，不会出现贴合间隙导致的定位偏移。主体采用多层胶合板层压固化的结构，相比单块实木板材，层压结构的抗变形能力更强，在车间温湿度变化的环境下不易出现翘曲，能长期保持直角精度，同时层压结构的自重较轻，操作人员手持使用时不会有过重的负担，长时间作业也不易产生疲劳。构件上的安装孔位做了沉孔处理，使用时可以通过紧固件将构件临时固定在工件表面，避免划线或打点过程中构件移位，长臂端部的单孔可搭配定位销使用，在长尺寸工件定位时能延伸定位基准，减少长距离测量的累积误差。短臂侧的三个等距排布通孔，可适配不同规格的定位冲子或者划线针，针对不同厚度的工件都能找到合适的操作位置，孔位的同轴度经过设计校核，保证冲子垂直下落时不会偏斜，打出的中心样冲眼位置偏差控制在极小范围内。从安装边界来看，构件的直角内侧做了微小的倒角处理，避免工件边角存在毛刺或圆角时无法完全贴合，长臂的长度适配常见的小型板件、方料的定位需求，短臂的长度则保证靠在工件侧边时不会超出工件边缘，影响相邻工位的操作。构件底部的小凸起结构，是为了在放置时让主体与工件表面留出微小间隙，避免划线时墨线被构件边缘蹭花，同时也能减少构件底面与工件表面的摩擦，移动调整位置时更加顺滑。在实际使用场景中，这类定位构件不需要复杂的操作流程，新手经过简单讲解就能快速上手，相比传统的直角尺加钢规划线找中心的方式，能将单工件的定位时间缩短近一半，同时定位一致性更好，适合小批量工件的加工定位使用。设计时没有采用金属材质，也是考虑到教学场景下的使用安全，木质构件即使磕碰也不会对操作人员造成磕碰伤害，同时加工成本更低，出现磨损后更换成本也远低于金属工装。层压板材的选用也兼顾了耐磨性，经常与工件摩擦的接触面经过打磨压光处理，长期使用后磨损量极小，能长期保持定位精度，不需要频繁校准直角精度。
