多层波浪形金属弹性缓冲构件设计

　　在各类需要紧凑空间实现弹性补偿、缓冲减振的机械结构中，波形弹性构件的应用场景覆盖了从精密仪器装配到通用工业设备的多个环节，比如轴承预紧、轴向间隙补偿、小载荷冲击缓冲、密封件压紧等工况，相比传统圆柱螺旋弹簧，这类波浪形结构能在相同轴向变形量下占用更小的径向安装空间，同时提供稳定的线性弹力输出，尤其适合轴向安装尺寸受限的装配场景。

　　从实际使用的功能特性来看，这类多层波形构件的弹力输出由波峰数量、层叠数量、材料厚度、波形曲率共同决定，设计过程中需要先明确安装边界的约束条件：首先是安装腔的内径与外径尺寸，构件的外圆直径需要比安装腔内径小0.2到0.5毫米，避免工作过程中与腔壁发生摩擦卡滞，内孔直径需要比穿过的导向轴直径大0.1到0.3毫米，保证构件沿轴向运动时不会出现偏磨；其次是工作行程与载荷要求，需要根据额定载荷下的变形量，反推每一层波形的升程高度，多层叠合时总弹力为单层弹力乘以层数，同时要考虑相邻层波峰的对齐方式，错峰布置可以提升弹力输出的稳定性，减少工作过程中的应力集中。

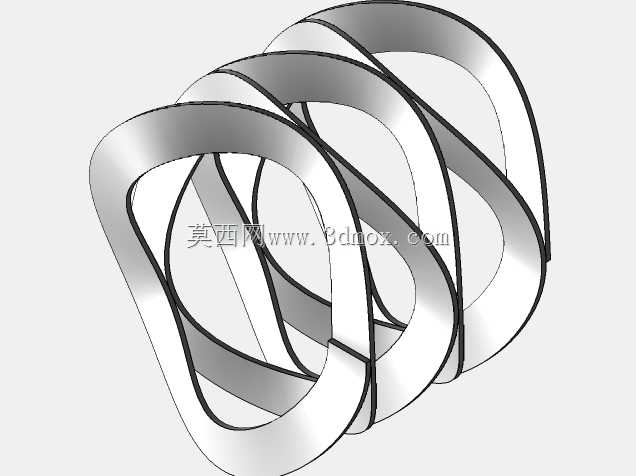

　　设计思路上采用参数化曲线驱动的建模逻辑，先通过基准平面绘制波形的轮廓曲线，利用正弦曲线方程控制波峰波谷的过渡曲率，保证每个波形段的曲率连续，避免出现锐角导致的应力集中，之后通过曲面加厚生成单层的弹性片体，再按照层叠间距进行阵列，相邻层之间保留微小的装配间隙，避免工作过程中层与层之间出现干摩擦影响弹力精度。材料选择上通常采用弹簧钢或者不锈钢材质，根据使用环境的防腐要求调整，表面处理可以根据工况选择发黑、镀锌或者抛光处理，模型中呈现的金属渲染效果也对应了实际加工后的表面质感。

　　在实际设备装配中，这类波形弹性构件常被用于电机轴承的预紧结构，补偿轴承运行过程中因温度升高产生的轴向热伸长，避免轴承出现游隙过大导致的振动异响；也会用于液压阀的阀芯复位结构，在有限的阀腔空间内提供足够的复位弹力，保证阀芯换向的响应速度；在精密电子设备的装配中，还可以用于连接器的接触压紧，保证触点之间的稳定接触压力，避免振动环境下出现接触不良的问题。

　　建模过程中需要重点关注波形过渡处的圆角处理，所有波峰波谷的折弯位置都要设置与材料厚度匹配的圆角半径，通常圆角半径不小于材料厚度的1.5倍，避免冲压成型过程中出现开裂，同时也能减少工作过程中的应力集中，提升构件的疲劳寿命。安装边界的设计还要考虑两端的支撑面，支撑面需要有足够的平面度，避免因支撑面倾斜导致构件受力不均，出现局部过载断裂的情况，导向轴或者安装腔的同轴度需要控制在0.1毫米以内，保证构件工作时受力方向始终沿轴向，不会出现侧向力导致的波形变形异常。

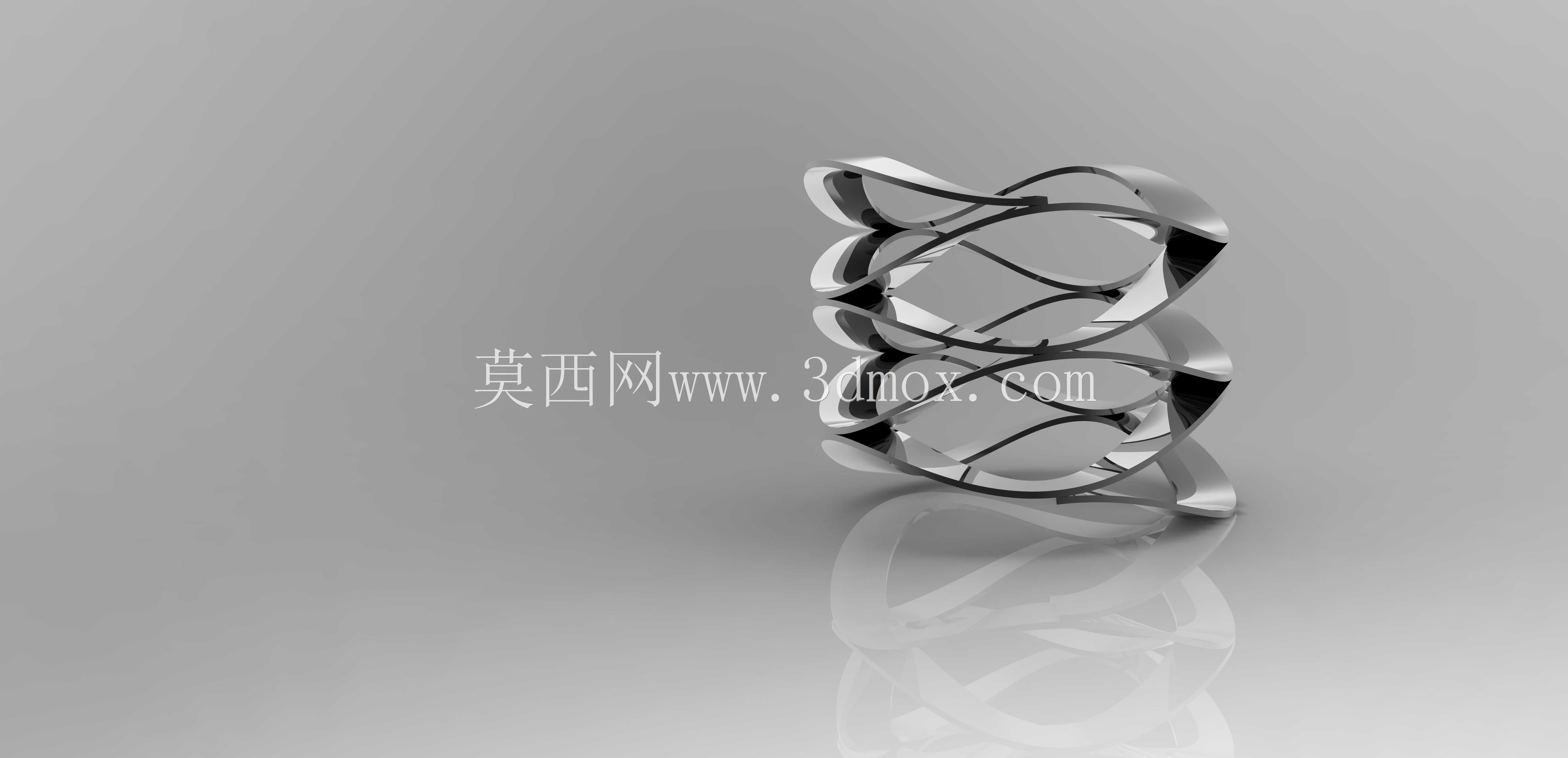

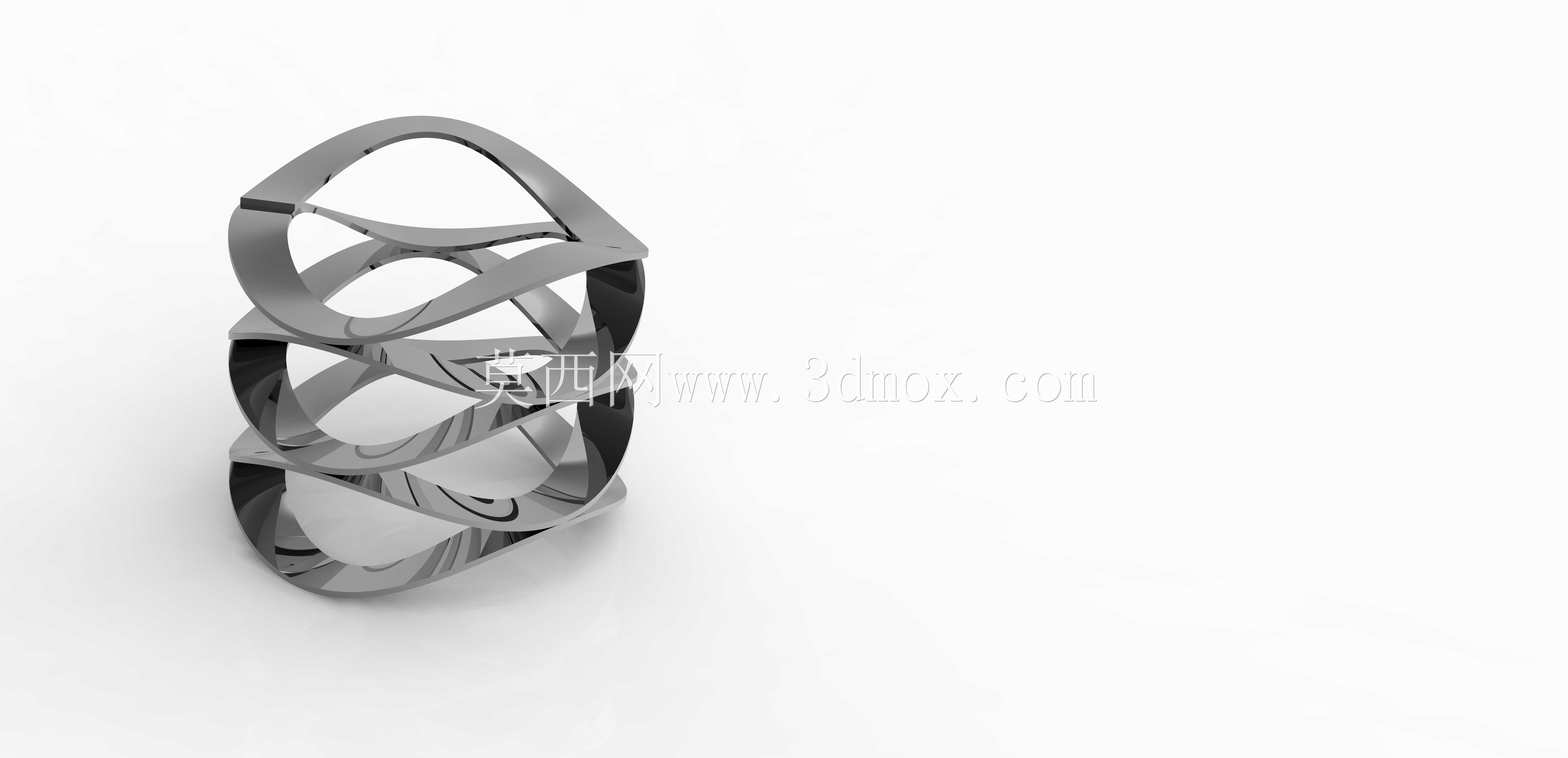

　　不同于普通冲压成型的平垫片，这类多层波形构件的弹力特性可以通过参数调整实现精准匹配，比如需要更大刚度时可以增加材料厚度或者减少波峰数量，需要更柔和的弹力输出时可以增加波峰数量或者减少单层厚度，参数化的建模方式可以快速调整这些参数，直接生成对应尺寸的模型，不需要重复绘制轮廓，大幅提升设计迭代的效率。在渲染表现上，模型采用金属材质的真实质感表现，还原了实际零件加工后的表面反光效果，能够直观呈现构件的空间结构与层叠关系，方便设计人员在装配阶段提前检查构件与周边零件的干涉情况，验证安装空间是否满足要求。
