立式手动快速夹紧拨动手动夹钳结构

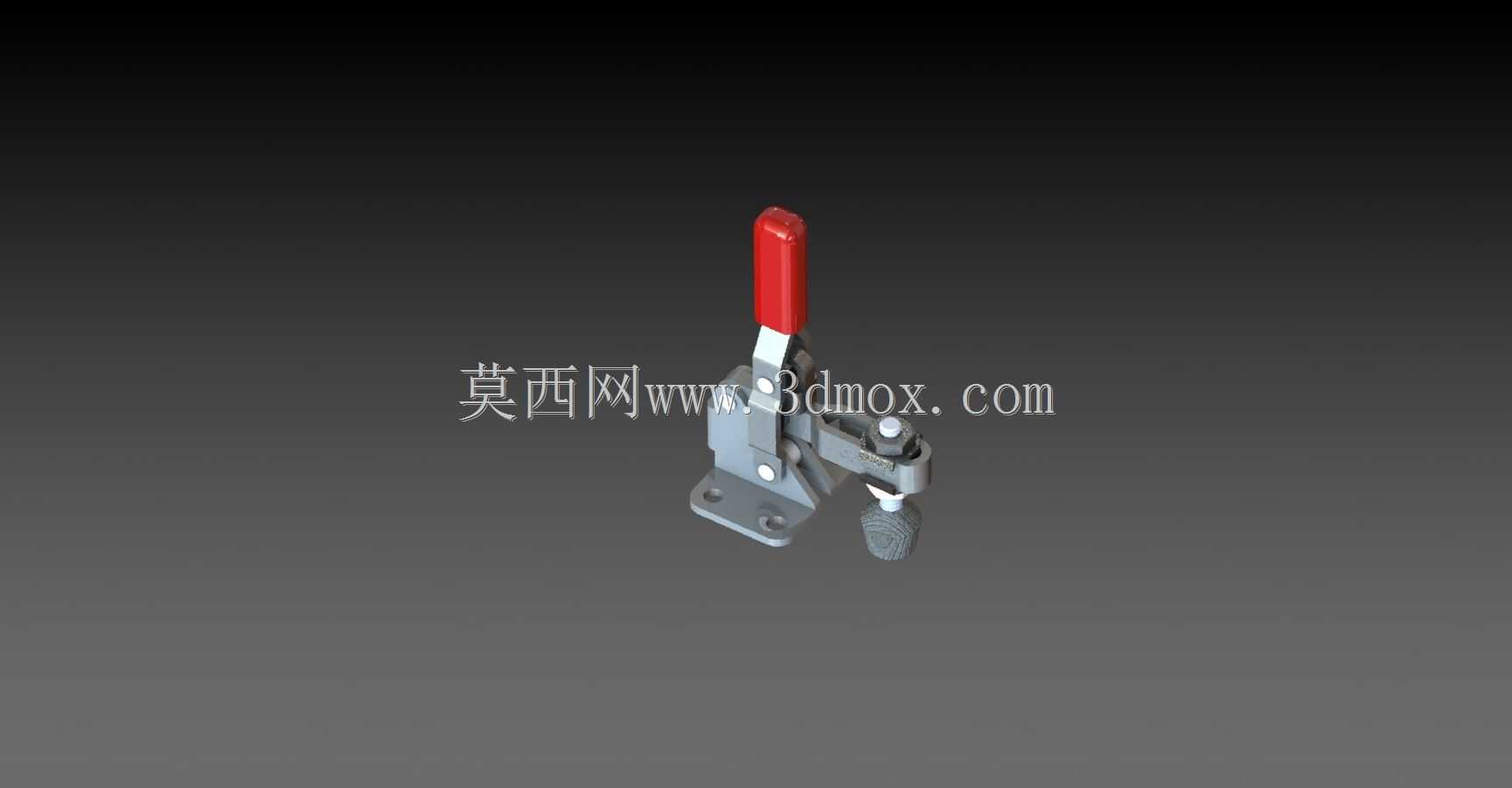

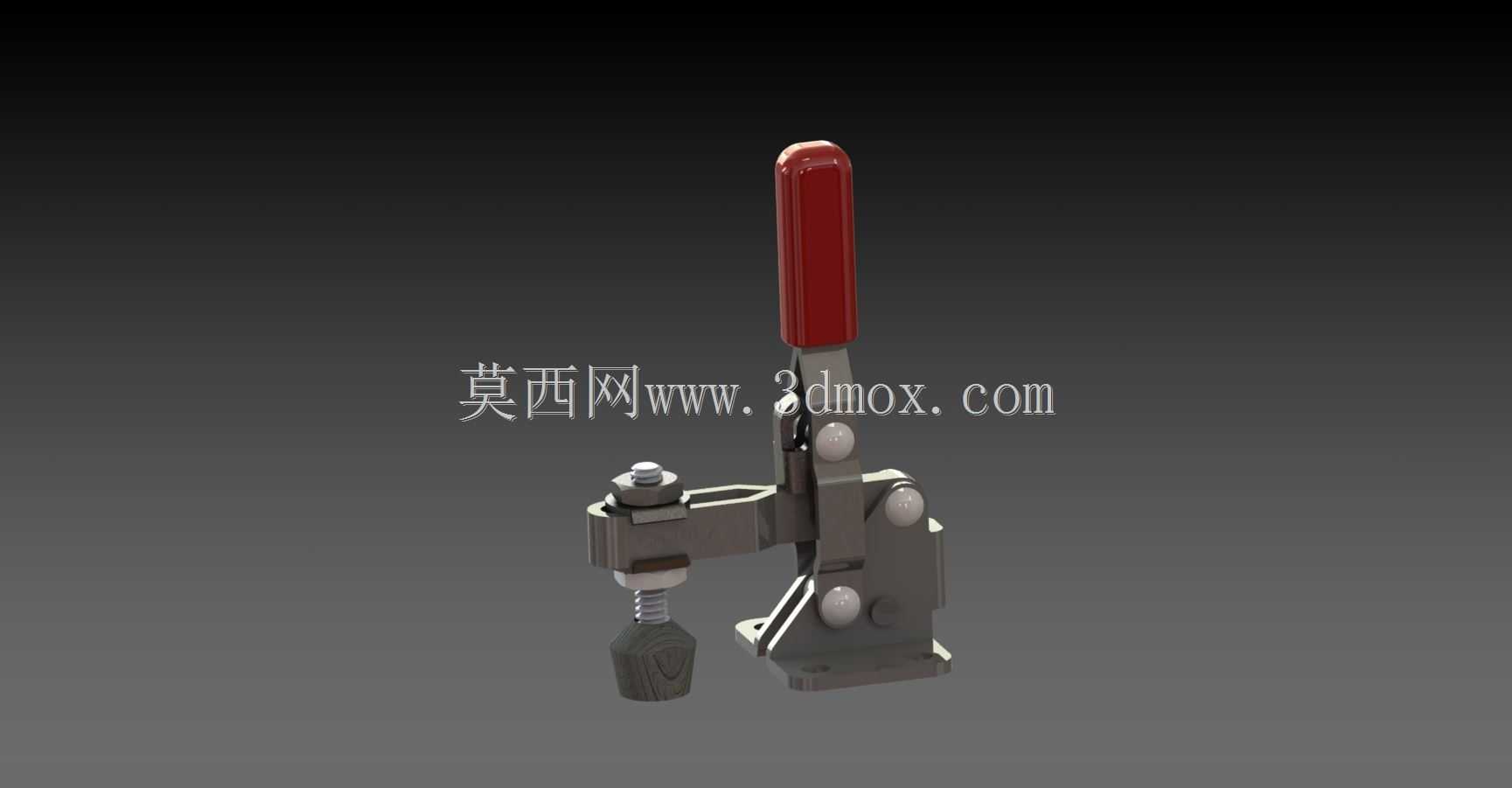

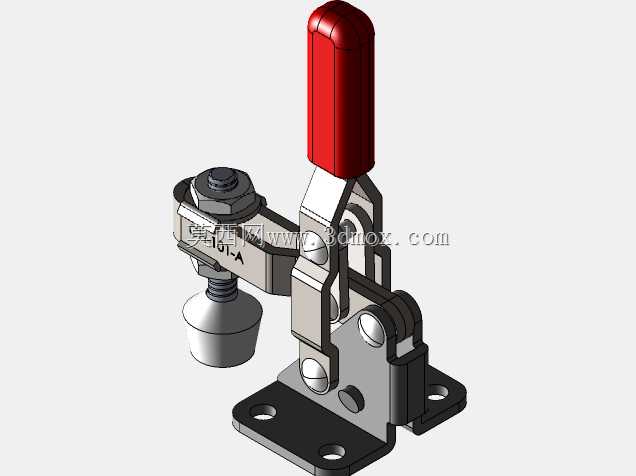

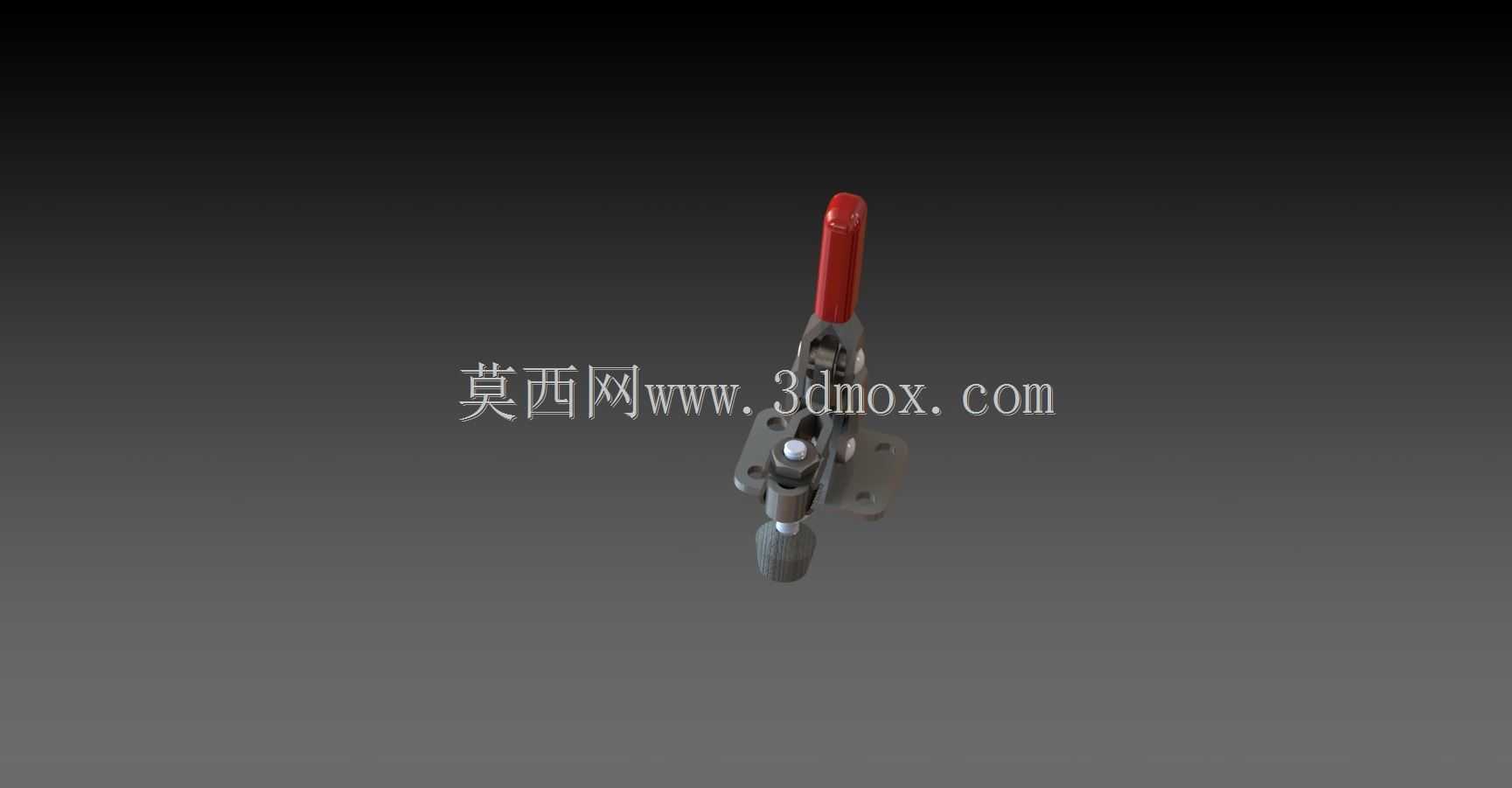

在工装夹具设计、小型工件装配、电子元器件焊接定位、木质工件胶合压紧这类需要频繁快速装拆的作业场景里，手动拨动式夹钳一直是小吨位夹紧需求里性价比极高的选择，这次还原的CH-101-A结构，就是垂直式手动夹钳里应用最广的经典规格。从实际使用逻辑来看，这类夹钳核心是利用肘节机构的死点锁止特性，当操作手柄扳动到锁止位置时，连杆机构越过死点，此时即便压紧端受到工件的反向弹力，机构也不会自行松脱，不需要持续施加操作力就能维持稳定的夹紧状态，相比传统的螺栓压紧、螺旋压板，装拆单个工件的操作时间能压缩到一秒以内，非常适合小批量多工位的重复装夹作业。设计这款结构的时候，首先要明确安装边界：底座采用双安装孔的法兰式固定结构，两个安装孔的中心距、孔径都匹配行业通用的安装规格，不管是直接固定在工装平台的T型槽上，还是通过转接板固定在专用治具上，都不需要额外改孔。压紧端采用带橡胶压头的可调螺杆结构，螺杆可以根据被夹工件的高度差自由调整伸出长度，前端的橡胶压头既能避免刚性接触刮伤工件表面，也能在压紧时提供足够的摩擦力，防止工件受侧向力时发生滑移。操作手柄采用加长的红色绝缘握套，一方面加长力臂能让操作人员用更小的力就达到额定夹紧力，另一方面绝缘握套在焊接工位这类有弱带电风险的场景里，也能提供基础的防护。从结构细节来看，整个夹钳的铰接点都采用铆接式销轴，配合铆接后的间隙控制，既保证了机构扳动时的顺畅度，也避免了长期使用后销轴松脱的问题；锁止状态下，压紧臂的垂直行程预留了足够的开合空间，方便工件取放，不会出现压头刮蹭工件边缘的情况。在做三维建模的时候，所有铰接位置的配合间隙都按照实际装配公差做了预留，运动仿真可以完整模拟从松开到锁止的全行程动作，不会出现干涉卡顿的问题，不管是用来做工装方案的配套部件选型，还是拆解学习肘节夹紧机构的设计逻辑，都能直接复用结构参数。这类夹钳的实际夹紧力覆盖几十到上百公斤的范围，足够应对绝大多数轻型工件的定位需求，在非标治具设计、小型装配线工位、家用DIY工装里都有极高的出镜率，建模时还原的所有安装尺寸、运动行程都和实物一致，不需要额外调整就能直接导入装配体使用。
