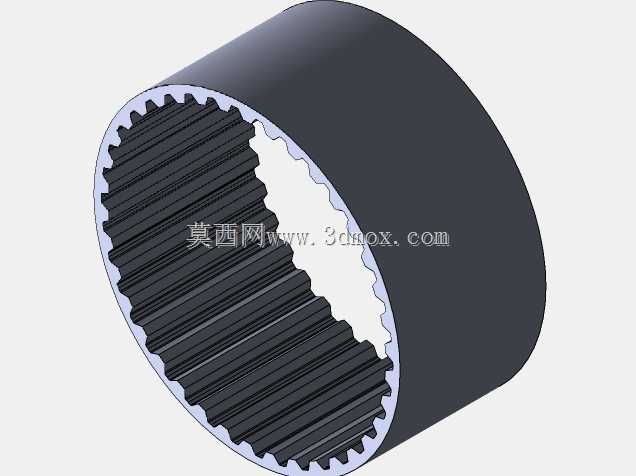

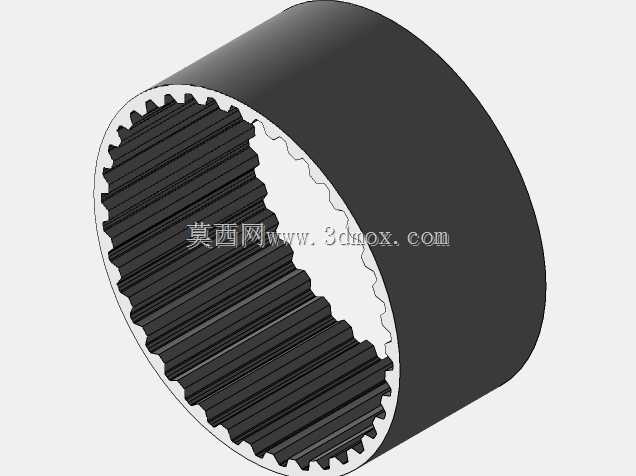

德标渐开线内花键连接套筒结构

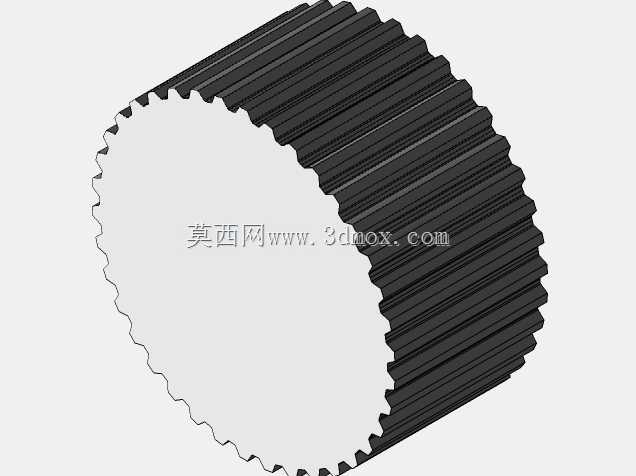

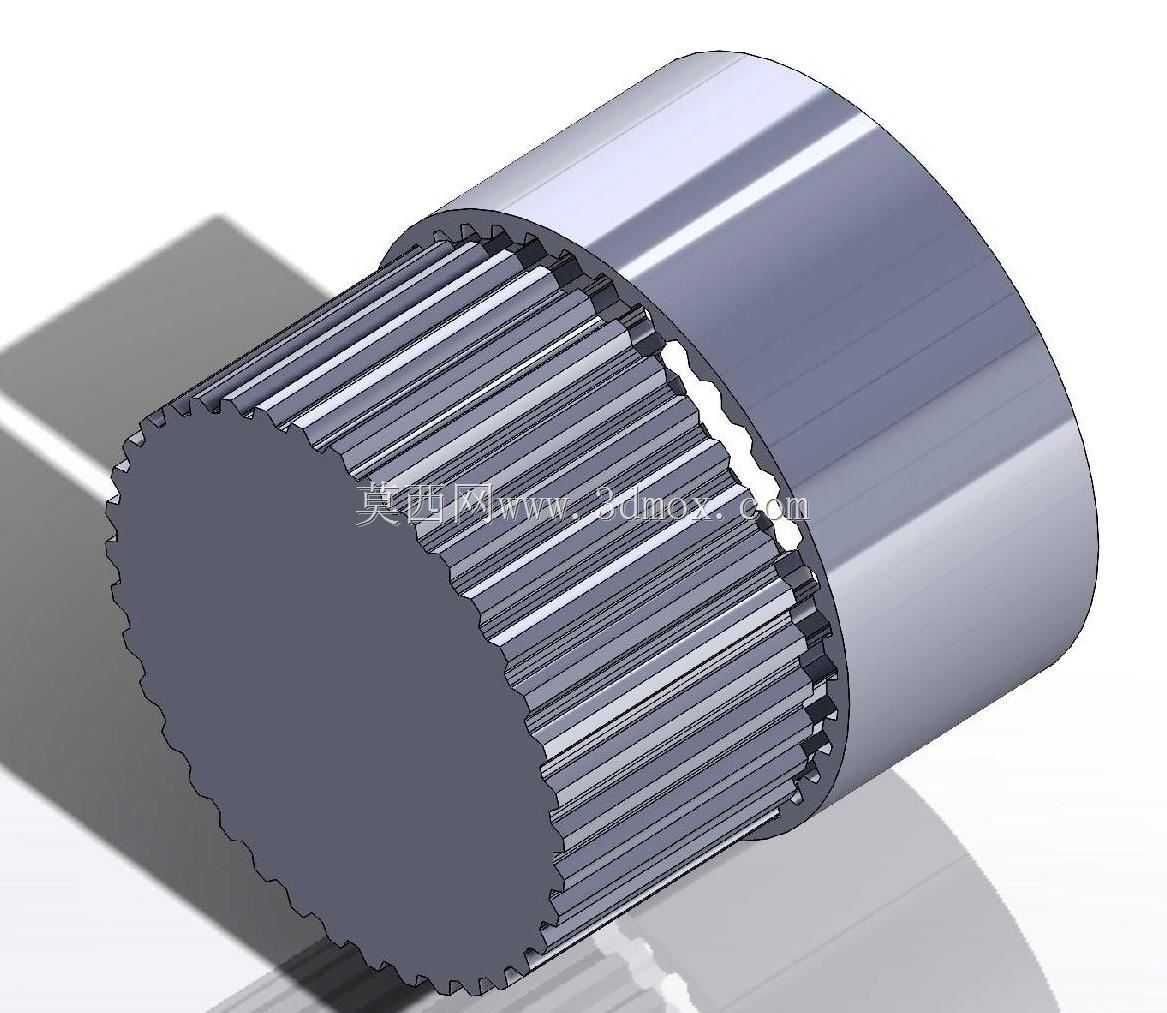

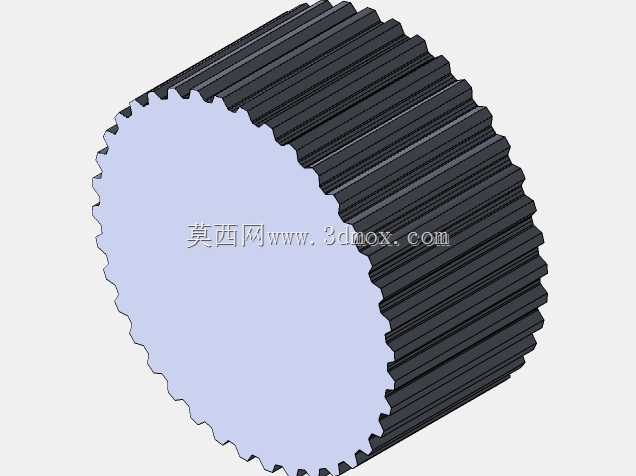

在重载传动系统的动力传递环节，这类内花键套筒常被布置在动力输出端与执行负载的衔接位置，常见于工程机械行走机构、工业减速机输入输出轴连接、重型机床主轴传动等需要大扭矩传递的工况中，相比平键连接能承载更高的交变载荷，同时具备更好的对中性能，可有效降低轴系运转过程中的偏磨风险。从结构设计逻辑来看，该零件采用DIN 5480标准的渐开线花键齿形，齿侧受力均匀，齿根处做了圆弧过渡处理，能分散应力集中点，避免频繁正反转工况下出现齿根断裂的问题；套筒外侧设计为光滑圆柱面，既可以作为装配时的定位基准面，也能适配配套的密封件、防尘罩安装需求，外圆与内花键的同轴度公差控制在IT7级区间，保证装配后轴系的回转精度。实际选型应用时，需要先确认配套外花键轴的齿形参数、模数、压力角与变位系数，保证内外花键配合的侧隙符合传动要求，过大会导致传动冲击噪音，过小则会出现装配卡滞、运转发热抱死的问题；套筒的轴向长度需要匹配轴端的插入深度，预留足够的花键啮合长度，通常啮合长度不小于花键大径的1.2倍，才能保证额定扭矩下的齿面接触强度，避免齿面压溃变形。安装边界方面，套筒外圆的配合公差需要根据外围连接件的形式确定，如果是与轮毂过盈配合，外圆公差选p6级，如果是间隙定位则选h6级，装配时优先采用热装工艺，避免敲击导致花键齿变形；零件的内孔端面设计有倒角，方便外花键轴导入装配，外圆两端也做了去毛刺处理，防止装配时割伤密封件。这类花键套筒在传动链路中属于核心连接部件，设计时除了齿形强度校核，还要根据工况载荷选择对应的热处理工艺，通常齿面做高频淬火处理，硬度达到HRC45-50，既保证齿面耐磨性能，又能让芯部保留足够韧性，承受冲击载荷；日常维护中需要定期检查花键副的润滑情况，避免干磨导致齿面早期磨损，当齿侧间隙超过设计阈值时需要及时更换，防止传动失效引发设备故障。
