R1/4驱动公制十二角套筒组结构设计

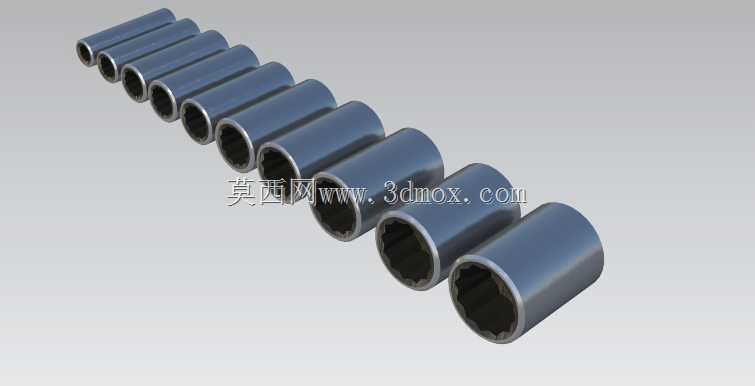

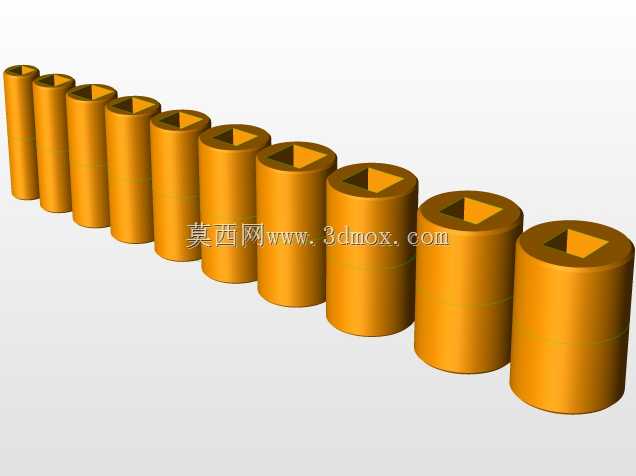

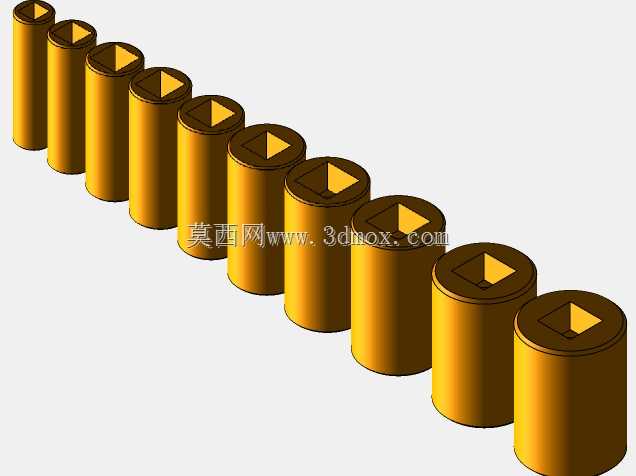

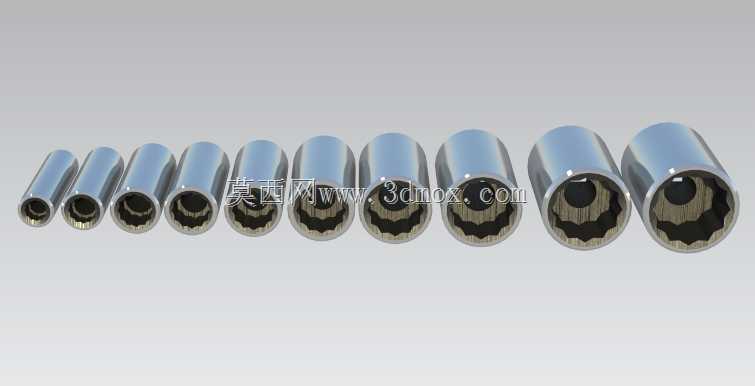

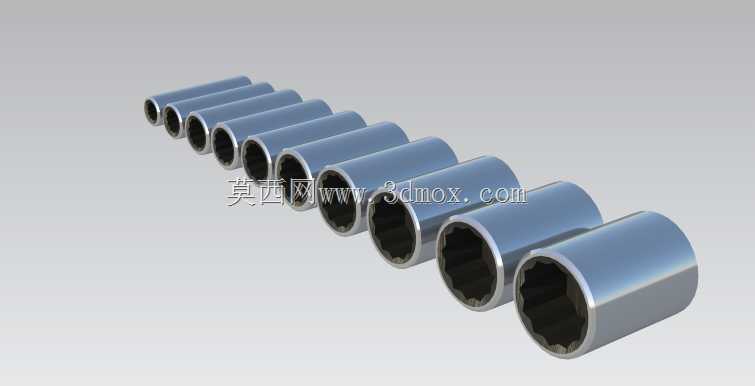

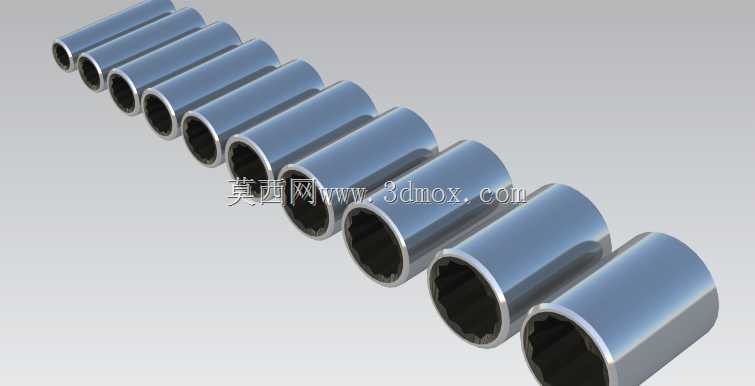

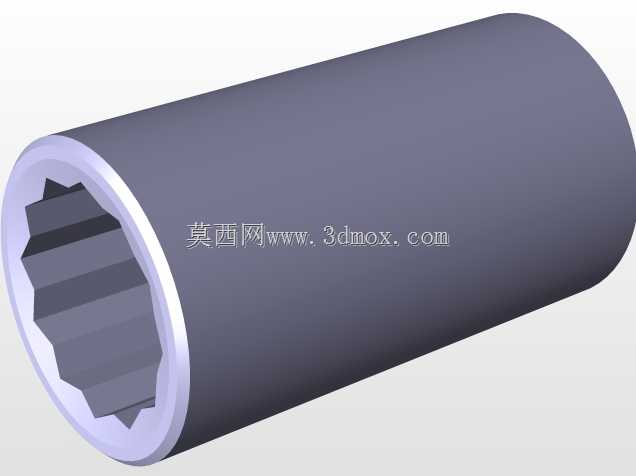

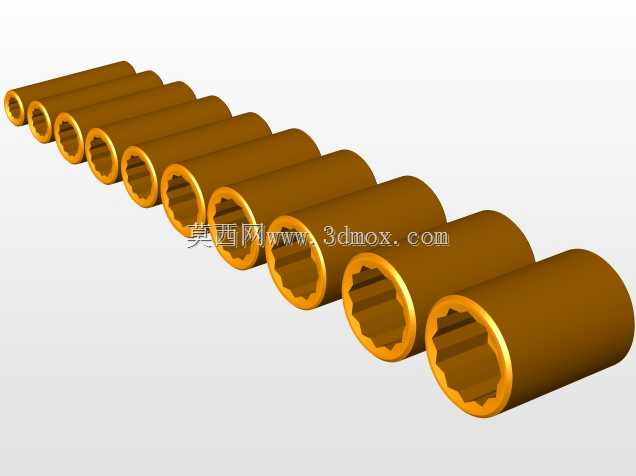

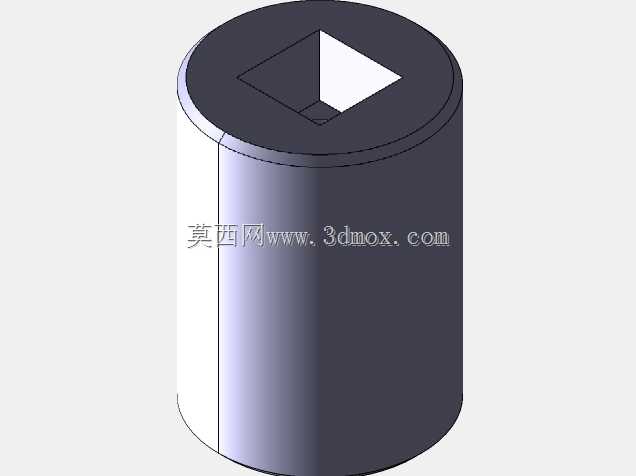

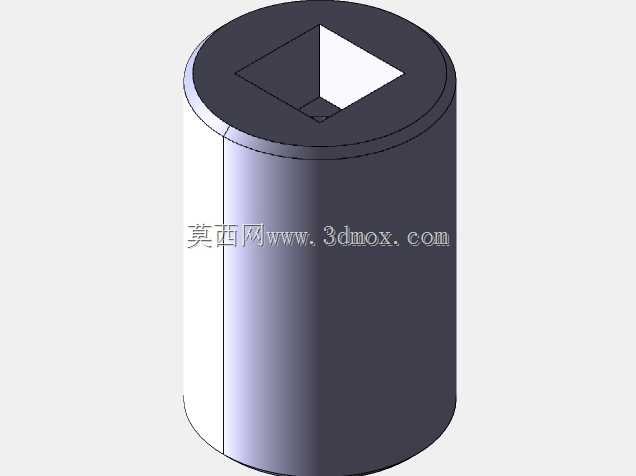

这套十二角套筒是面向手动扭矩拆装作业开发的配套工具组件，适配R1/4规格驱动方头，覆盖常规公制紧固件拆装的尺寸区间，在设备维保、装配流水线、五金维修、小型机电安装等场景中都有高频应用。不同于常见的六角套筒，十二角的内孔结构能在紧固件周边操作空间受限的场景下，以30度的最小旋转角度完成扳动动作，不需要整周转动手柄就能完成螺栓螺母的旋紧或拆卸，尤其适合管路密集、结构紧凑的设备内部拆装作业，能有效减少操作时的手柄避让动作，提升狭小空间下的作业效率。从结构设计逻辑来看，套筒整体采用空心圆柱结构，外圆做光滑无棱的处理，一方面能避免操作时棱角剐蹭周边零部件或操作人员手部，另一方面也能在套筒插入深孔类安装位置时，减少外圆与孔壁的卡滞风险。内孔的十二角齿形采用等距均匀分布设计，每个齿的受力面都做了贴合紧固件棱边的角度处理，作业时能让紧固件的六个棱边同时与两组齿面接触，将扭矩传递的受力点分散到十二个接触位置，避免单点受力过大导致的螺栓棱边磨损、滑牙问题，也能降低套筒自身齿形的局部应力集中，提升反复使用下的结构寿命。套筒的驱动端采用标准R1/4方孔设计，方孔内部预留了配套的弹珠定位卡槽，能和对应规格的棘轮扳手、接杆、万向接头等驱动配件可靠卡接，作业时不会出现驱动端滑脱的问题，方孔的深度和尺寸公差严格匹配通用驱动方头的标准，保证不同品牌的同规格驱动配件都能通用互换。从安装边界来看，单支套筒的外圆直径根据适配的紧固件尺寸做对应匹配，整体长度控制在常规短套筒的尺寸区间，既保证套筒套入紧固件时的足够啮合深度，避免啮合过浅导致的打滑，也不会因为长度过长影响狭小空间的使用，套筒的端口做了微小的倒角处理，能快速对准紧固件头部，不需要反复调整角度就能顺利套入，减少对位的辅助时间。整套套筒按尺寸梯度依次排列，覆盖日常维保作业中最常用的公制小规格紧固件尺寸，能满足大部分轻型拆装作业的需求，不管是家用五金维修，还是生产线上的轻型装配，或是机电设备的日常维护，都能提供可靠的扭矩传递支撑，结构设计上充分考虑了实际作业中的操作痛点，在通用性、耐用性、操作便利性上做了平衡，没有多余的冗余结构，完全围绕实际拆装作业的需求完成结构设计。
