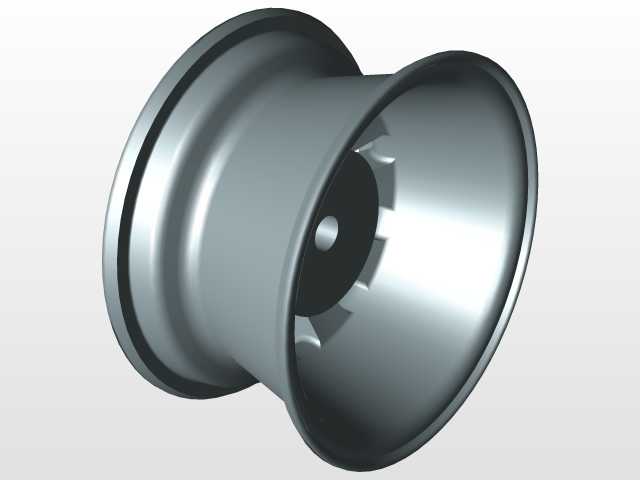

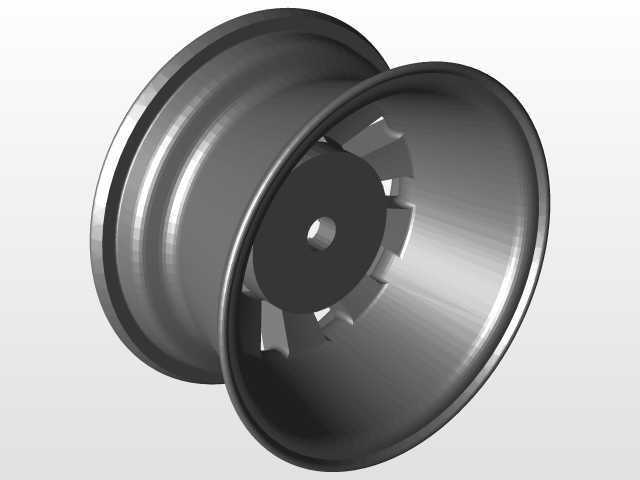

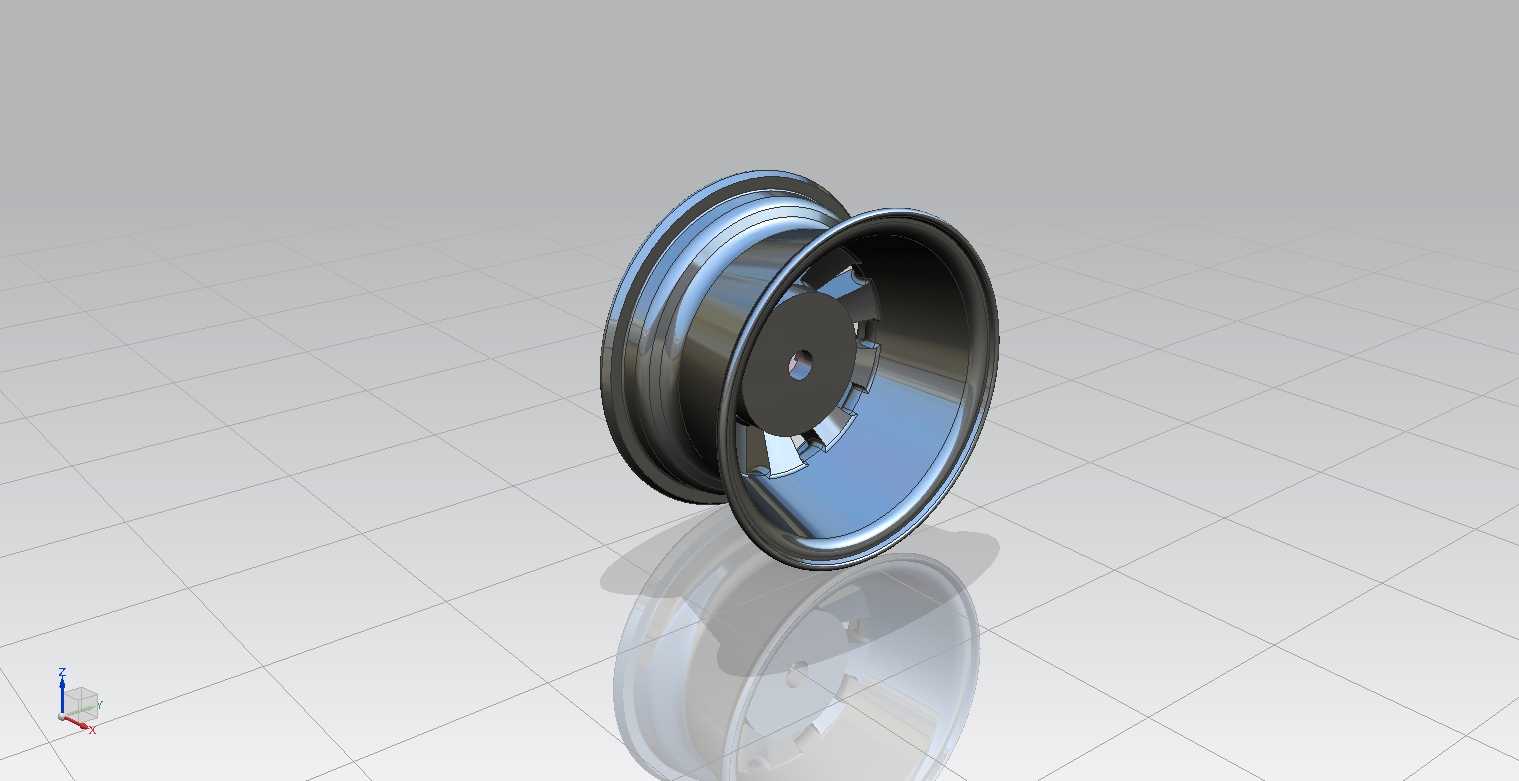

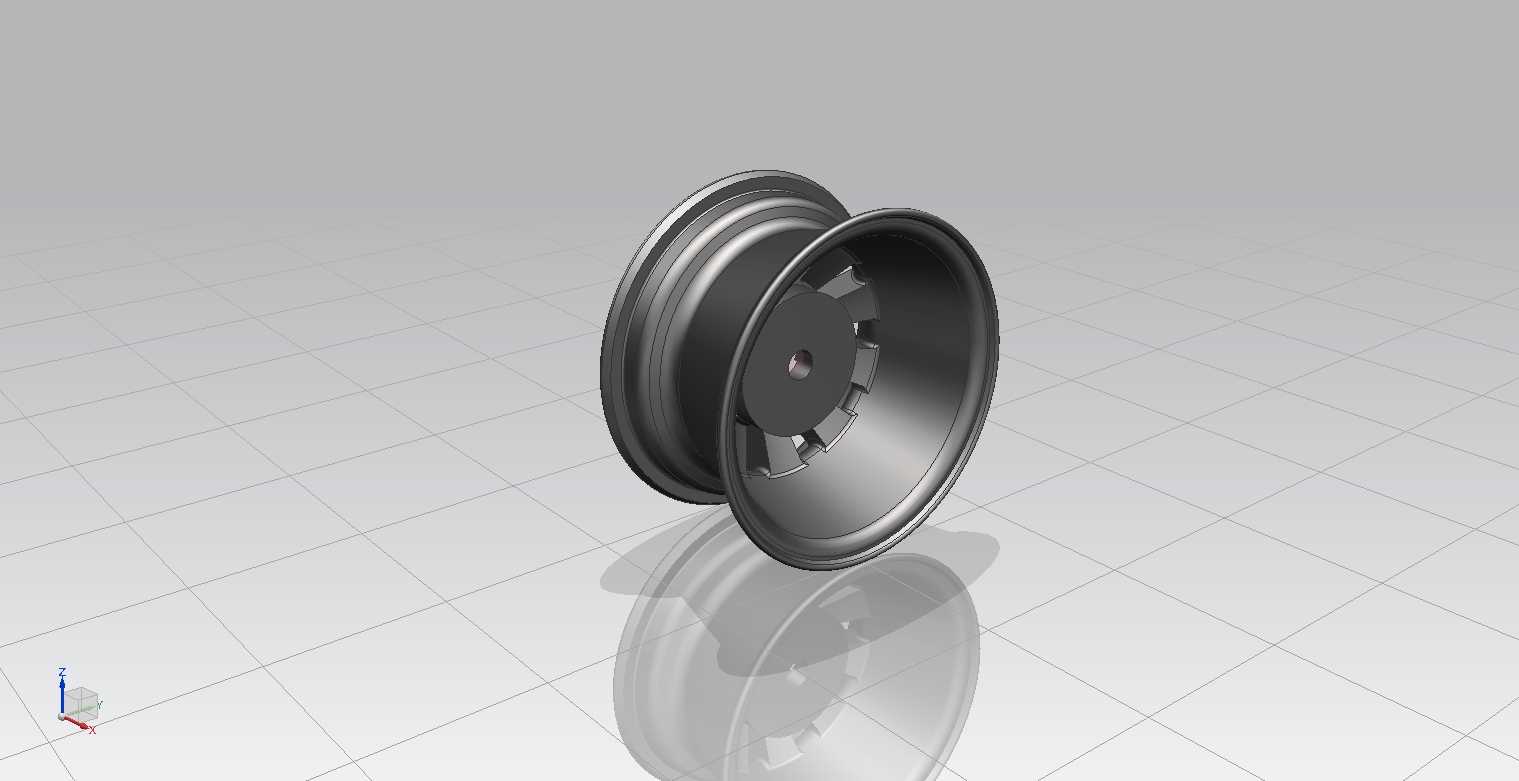

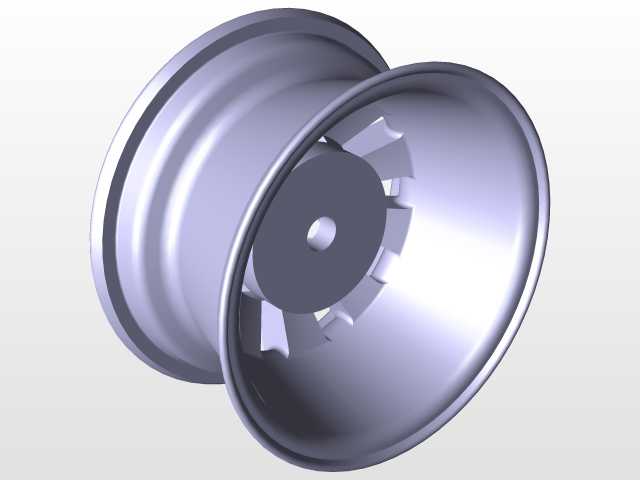

乘用车钢制轮毂结构三维设计方案

　　日常做整车底盘行走系统匹配时，轮毂是连接轮胎与车桥轴头的核心承载部件，这个钢制轮毂的结构设计完全围绕民用乘用车的日常行驶工况展开，没有多余的装饰性结构，所有曲面和实体特征都服务于承载、安装、轮胎适配这三个核心需求。先从安装边界说起，轮辐中心的定位孔严格匹配对应车型的轴头凸台尺寸，周围的螺栓孔分布圆直径、孔位数量、孔径都按照对应车型的轮毂螺栓规格做了适配，安装面做了精加工平面的特征预留，确保装车后轮毂端面与轴头法兰完全贴合，避免高速行驶时出现端面跳动引发的车身抖动。轮辐上的缺口结构不是随意设计的，一方面是为了给制动卡钳预留足够的运动间隙，避免转向或者制动时轮辐与卡钳发生干涉，另一方面也能优化车轮转动时的空气流动，

　　带走制动片摩擦产生的热量，降低制动系统热衰减的概率。轮辋部分的轮廓曲线完全对应选定规格的无内胎轮胎，胎圈座的角度、凸缘的高度和圆角都严格遵循行业通用的轮胎匹配标准，确保轮胎充气后能与轮辋紧密贴合，不会在急加速、急制动或者过弯时出现轮胎脱圈的风险，轮辋的槽深设计也兼顾了轮胎拆装的便利性，维修时不需要使用过大的外力就能完成轮胎的更换作业。从实际应用场景来看，这类钢制轮毂主要适配普通家用乘用车，相比同尺寸的铝合金轮毂，钢制结构的抗冲击能力更强，在遇到路面坑洼、硬物撞击时不容易出现碎裂，更适合复杂路况下的日常通勤使用，同时生产工艺成熟，制造成本更低，后期维护更换的成本也相对可控。设计过程中特意对轮辐与轮辋的焊接位置做了圆角过渡处理，

　　避免应力集中，在车辆承受满载、过弯侧倾、路面冲击等交变载荷时，焊接位置不会因为应力集中出现疲劳开裂，整体的壁厚分布也做了优化，在满足承载强度要求的前提下尽可能降低整体重量，减少簧下质量，提升车辆的操控响应性和燃油经济性。整个模型的曲面过渡都做了连续处理，没有尖锐的棱角，既避免了生产过程中出现应力集中，也能减少装车后行驶过程中的风阻，同时轮辐的对称结构设计也能保证车轮的动平衡性能，减少高速转动时的不平衡量，降低整车行驶时的振动和噪音。
