多材质适配型金属板承载托盘结构设计

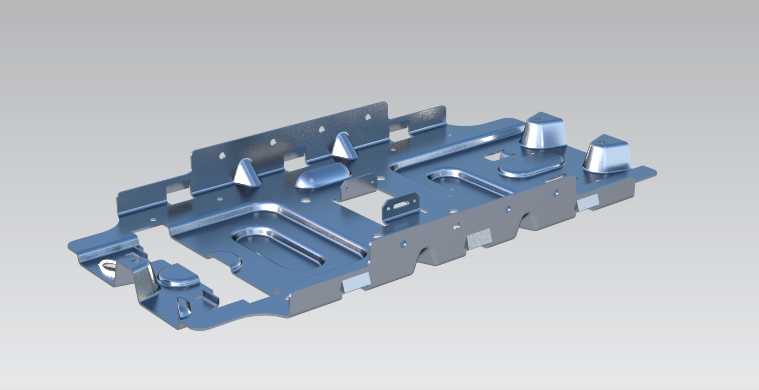

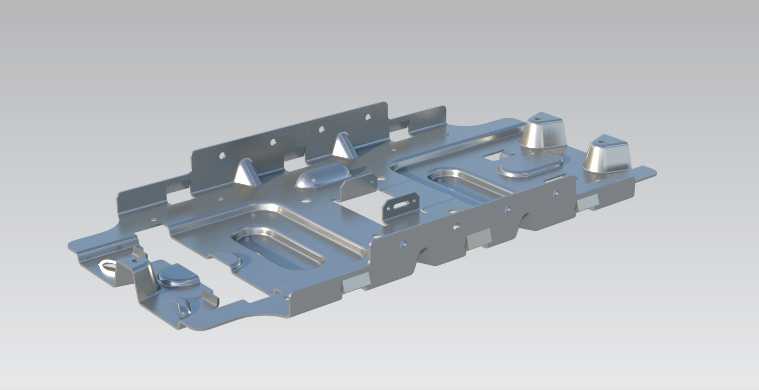

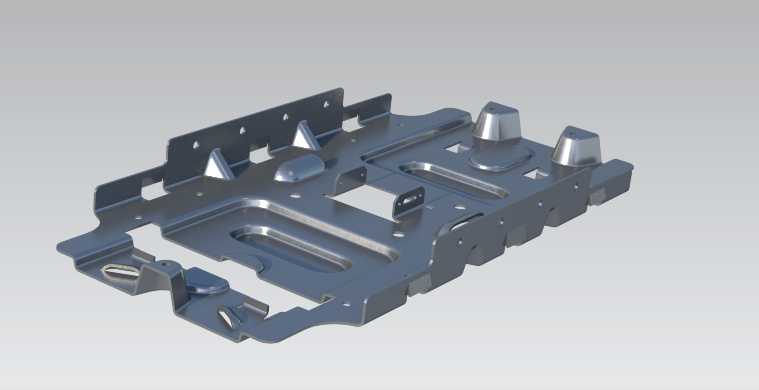

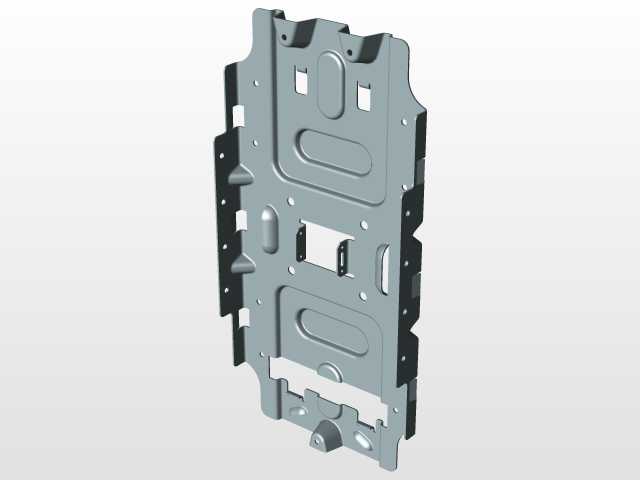

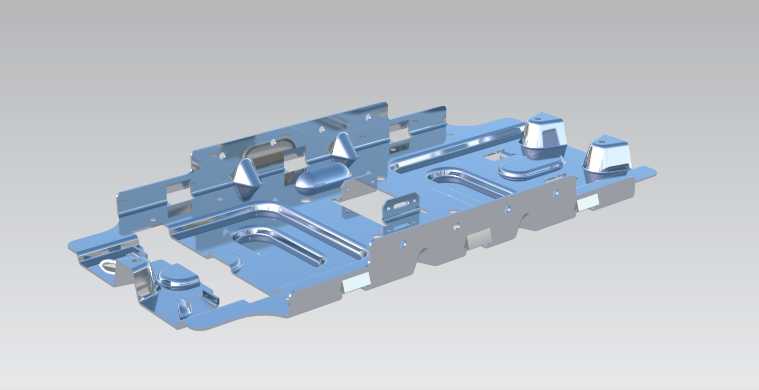

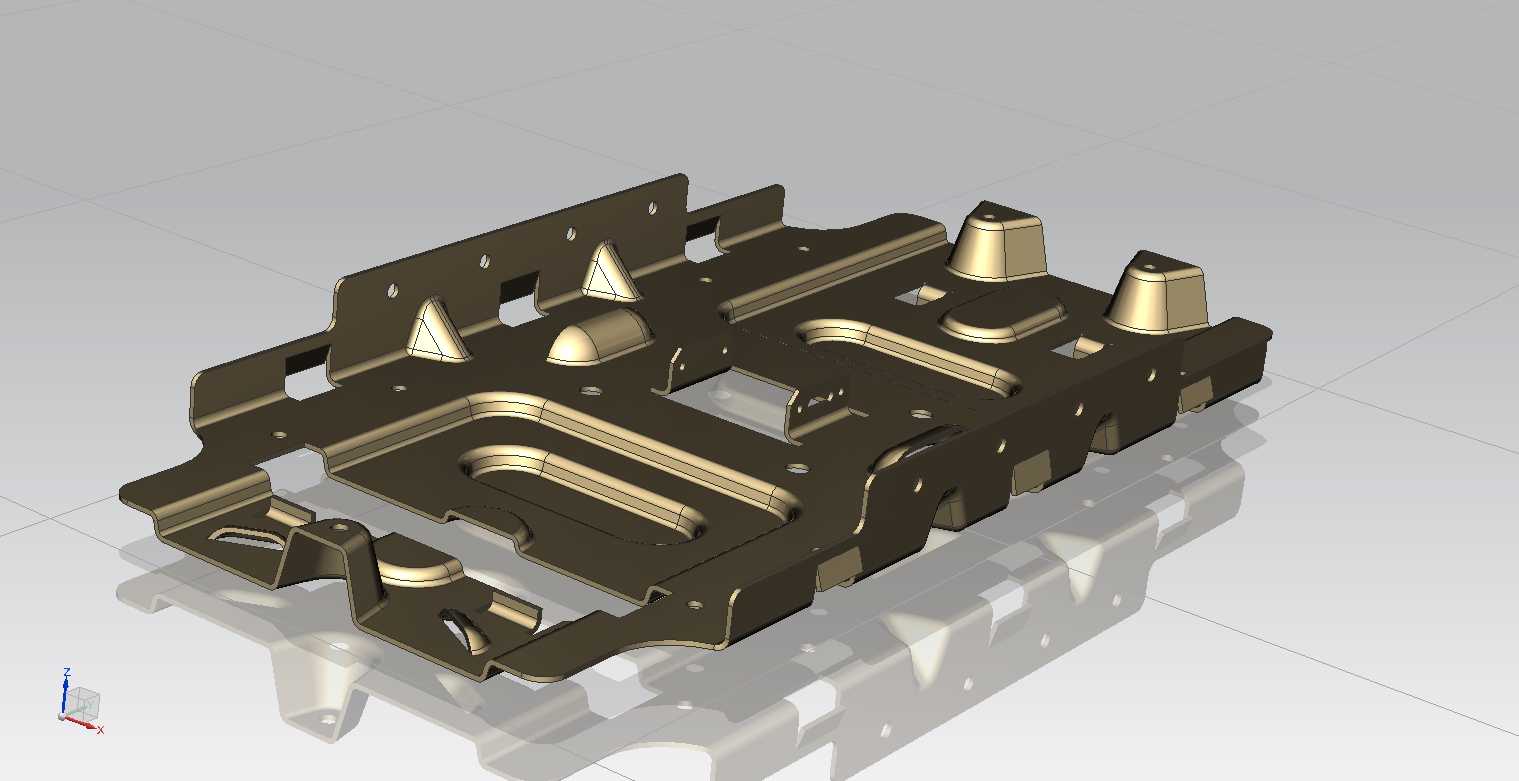

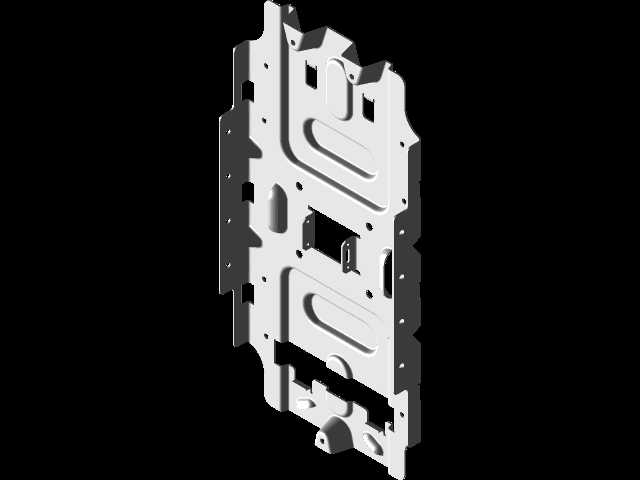

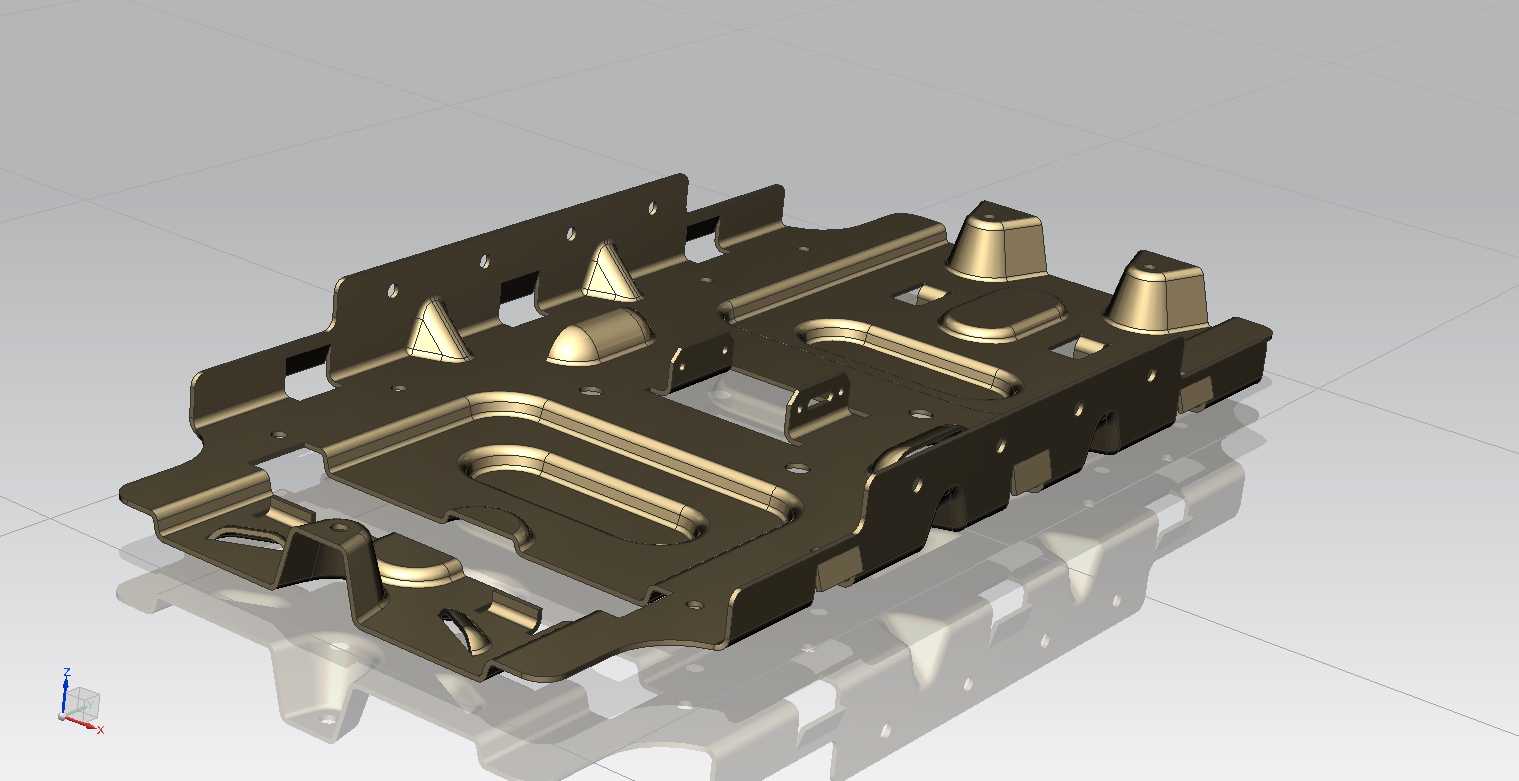

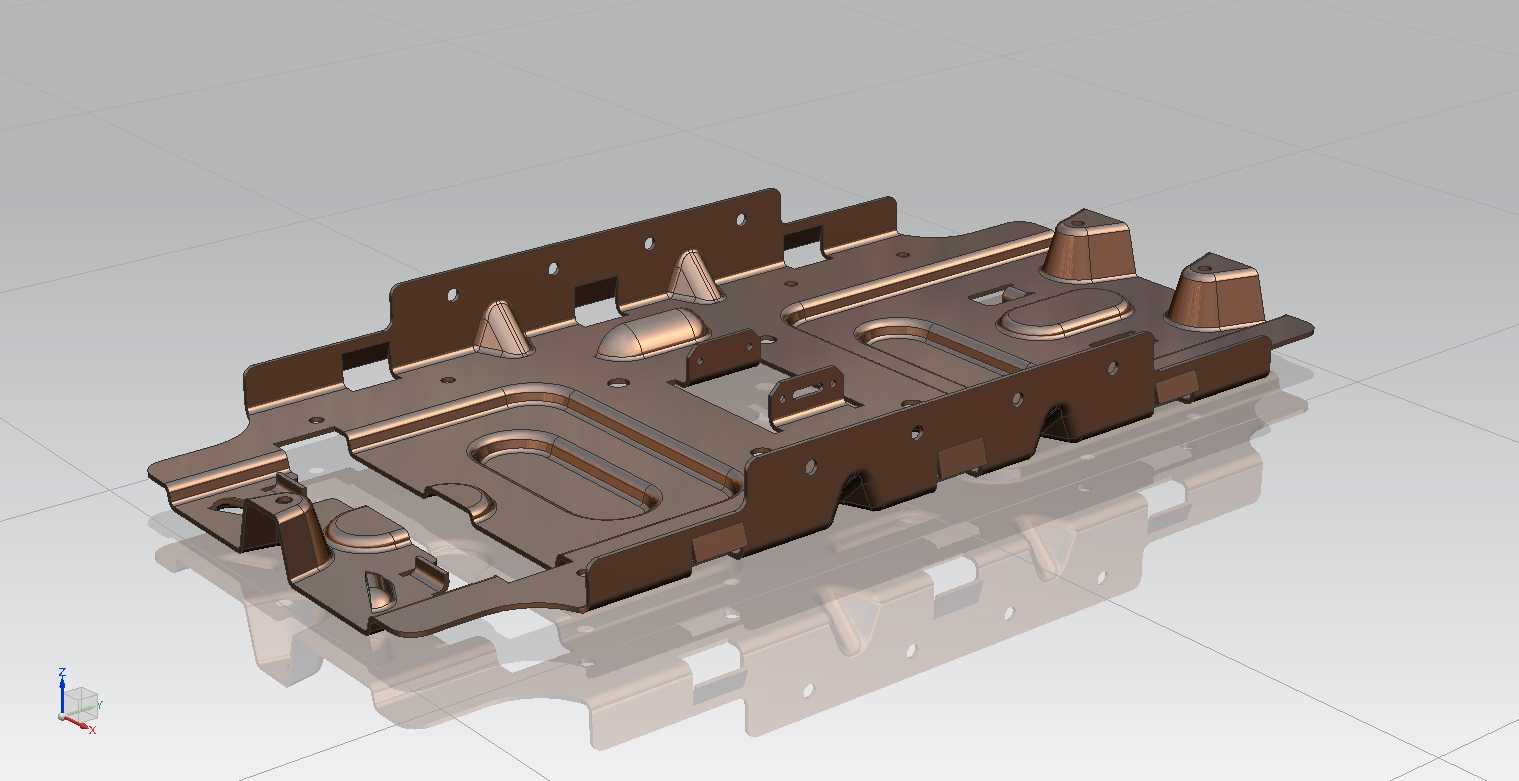

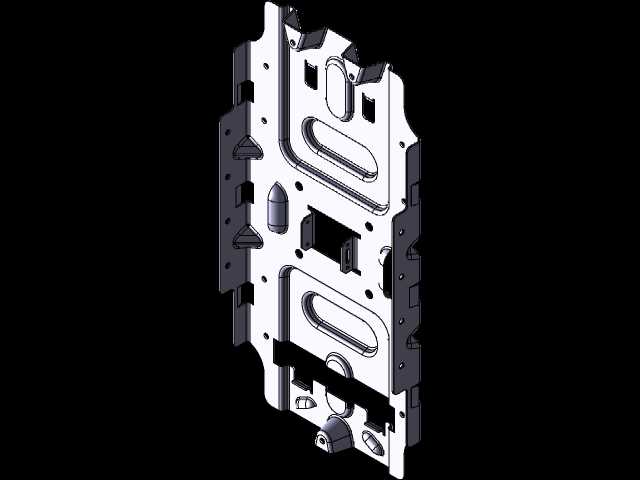

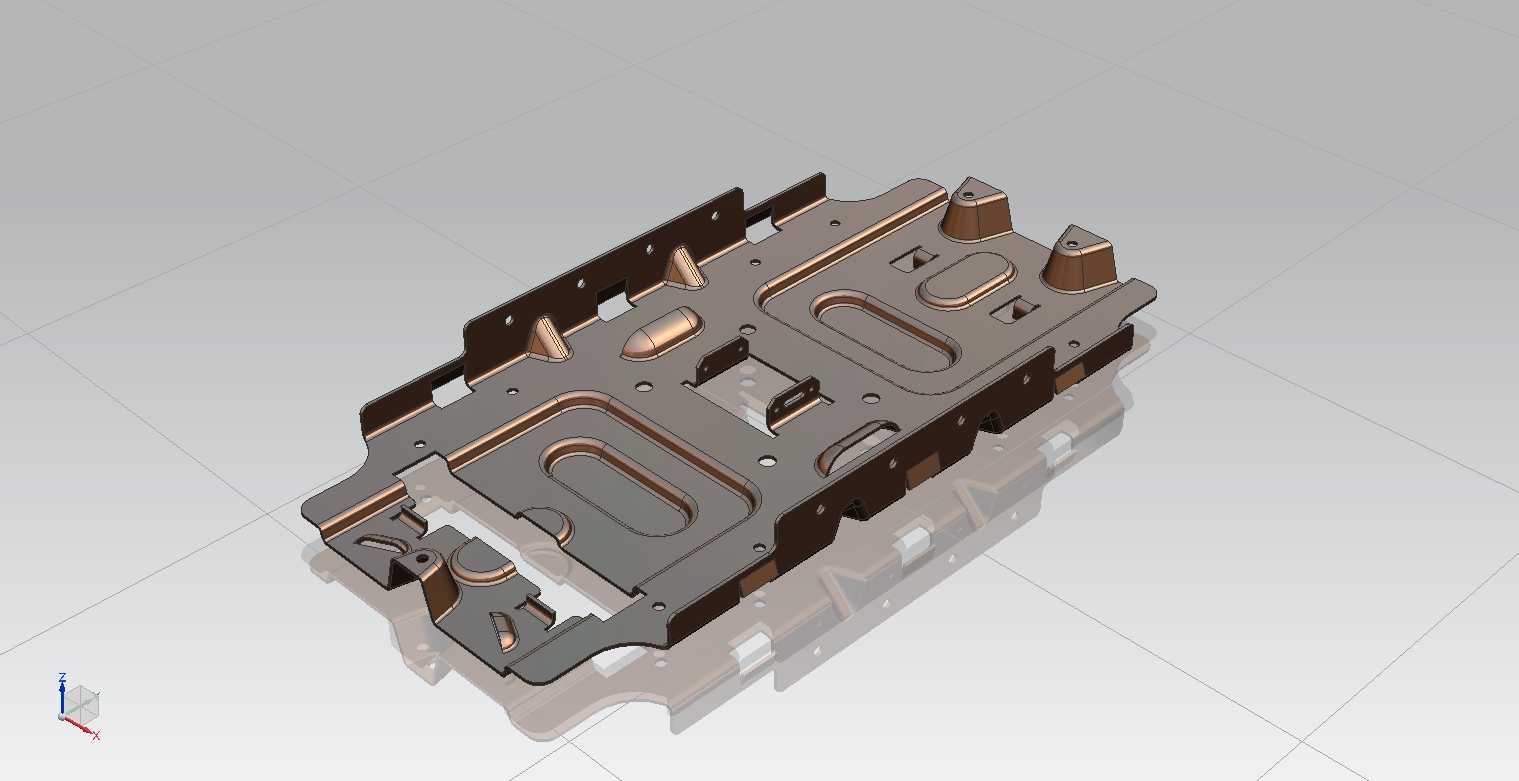

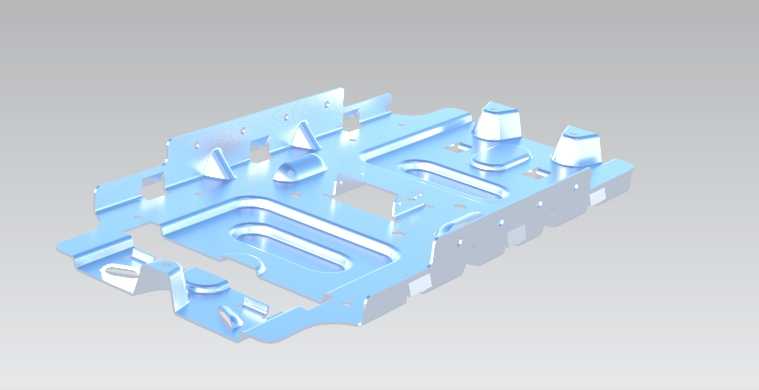

　　这款金属板托盘的结构设计，核心围绕多工况承载与多材质适配需求展开，在工业生产的物料中转、精密组件定位承载、工序间工件流转场景中都能适配使用。从实际应用来看，这类托盘既可以作为自动化产线的工件载具，配合输送机构完成工位间的物料传递，也能作为精密部件的存放承载件，避免工件在周转过程中出现磕碰、形变问题。设计阶段首先考虑了不同材质的加工适配性，铜、铝、钛、青铜等不同金属材料的冲压成型性能、屈服强度存在明显差异，因此整体结构采用一体化薄板冲压成型思路，主体板面通过连续的凹凸压筋结构提升整体刚性，无需额外焊接加强筋就能在薄板厚度下满足额定承载需求，同时压筋的走向完全避让开工件的定位接触区域，避免压筋凸起对工件放置造成干涉。

　　托盘边缘设置的多组安装定位孔，孔位公差按照工装定位的IT7级精度设计，既可以通过螺栓直接固定在输送线的载具底座上，也能配合快换销钉实现不同工位间的快速拆装，安装边界的孔位间距统一采用行业通用的32mm模数设计，能适配多数现有自动化产线的载具安装接口，无需额外改造安装基座。板面分布的异形镂空槽一方面是为了减轻整体自重，降低输送过程中的负载消耗，另一方面也能作为工件定位的避让槽，针对不同外形的承载工件，镂空区域可以容纳工件底部的凸起结构，保证工件放置时板面与工件基准面完全贴合，不会出现悬空翘曲的问题。托盘边角位置的凸起定位柱，高度根据常见承载工件的侧边定位需求设置，既不会因为过高影响工件的取放操作，

　　也能在托盘快速移动时限制工件的水平滑移，避免工件从托盘侧边滑落。针对不同材质的加工特性，设计时预留了统一的折弯回弹补偿量，不管是采用延展性较好的铜、铝材料，还是强度更高的钛、青铜材料，冲压折弯后的成型尺寸都能控制在公差范围内，无需针对不同材质单独调整冲压模具参数，大幅降低了多材质批量生产的模具成本。板面的所有边角都做了倒圆角处理，避免薄板锐边在人工取放托盘时造成划伤，同时也能减少应力集中，避免托盘在长期承受交变载荷时出现边角开裂的问题。整体结构没有多余的可拆卸部件，全部特征通过冲压、折弯一体成型，后期维护无需更换零散配件，长期使用的结构稳定性更强，即使在有轻微切削液、油污的生产车间环境中，平整的板面也能快速清理，不会出现积液藏污的问题。
