活塞式发动机湿式储油底壳结构设计

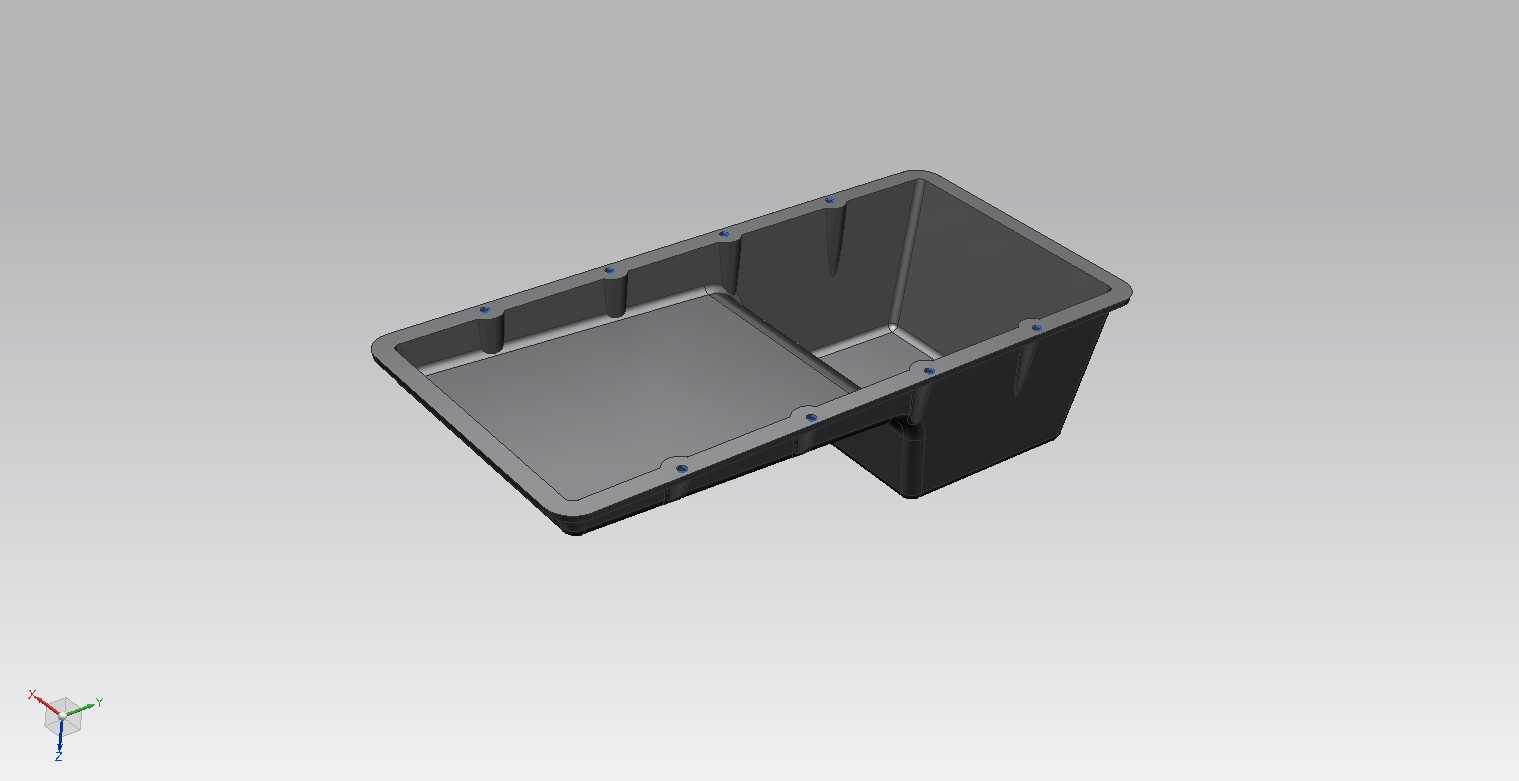

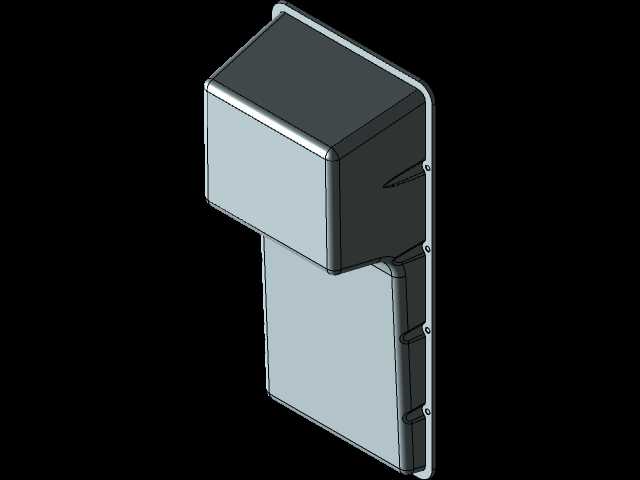

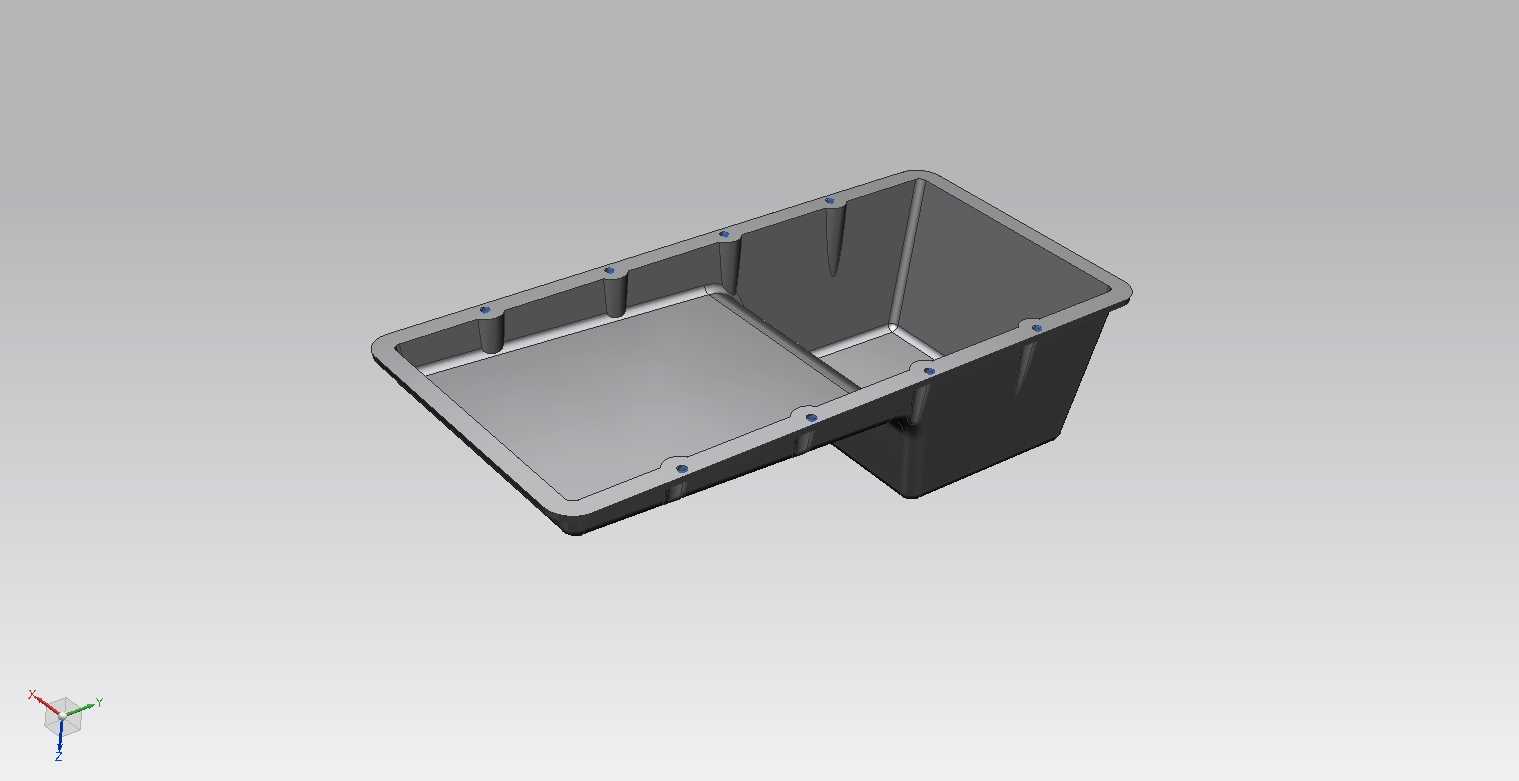

　　在活塞式内燃机的润滑系统布局中，油底壳承担着最基础的储油与机油回流承载功能，区别于干式油底壳的外置储油设计，这款湿式结构直接集成在曲轴箱下部，无需额外配置外置储油罐与回油泵组，是民用乘用车、小排量工程机械动力单元最常用的润滑储油方案。从实际装车场景来看，该部件安装于发动机缸体最下端，上沿法兰面通过密封垫与曲轴箱下平面贴合，法兰周圈均匀布置的安装孔位，需与缸体预设的螺栓孔完全对位，安装时需按照对角顺序逐步拧紧螺栓，避免法兰面受力不均导致密封失效出现机油渗漏。结构设计上采用深浅腔差异化布局，较深的集油腔设置在靠近机油泵吸油口的一侧，即使车辆在坡道行驶、加减速工况出现机油液面倾斜，也能保证吸油口始终浸没在机油液面以下，

　　避免机油泵吸入空气造成润滑系统压力波动，引发轴瓦、凸轮轴等摩擦副缺油磨损。壳体主体采用薄壁冲压式结构思路，侧壁设置的多道加强筋既可以提升壳体整体刚性，抑制发动机运行过程中薄壁结构产生的振动噪声，也能在车辆行驶过程中对壳体内的机油晃动起到一定的阻尼作用，减少机油泡沫化的概率。上沿法兰边做了翻边强化处理，避免安装过程中法兰变形，同时为密封胶垫提供足够的压紧宽度，保证密封可靠性。从安装边界来看，壳体外形需避让发动机下部的转向拉杆、副车架等底盘部件，外侧轮廓与周边运动部件预留足够的安全间隙，避免车辆行驶过程中出现运动干涉。壳体下部的最低点设置有放油螺塞安装位，位置略低于集油腔底面，保养时可以完全排空壳体内的旧机油，

　　减少旧机油残留对新机油性能的影响。日常运行中，壳体内的机油会承接曲轴、连杆等运动部件飞溅回落的机油，通过壳体壁面与外界空气的接触实现一定程度的自然散热，帮助维持机油在合理的工作温度区间，同时壳体内部的挡油结构可以避免高速运行时机油过度飞溅，减少机油通过曲轴箱通风系统被吸入燃烧室的概率，降低机油异常消耗。
