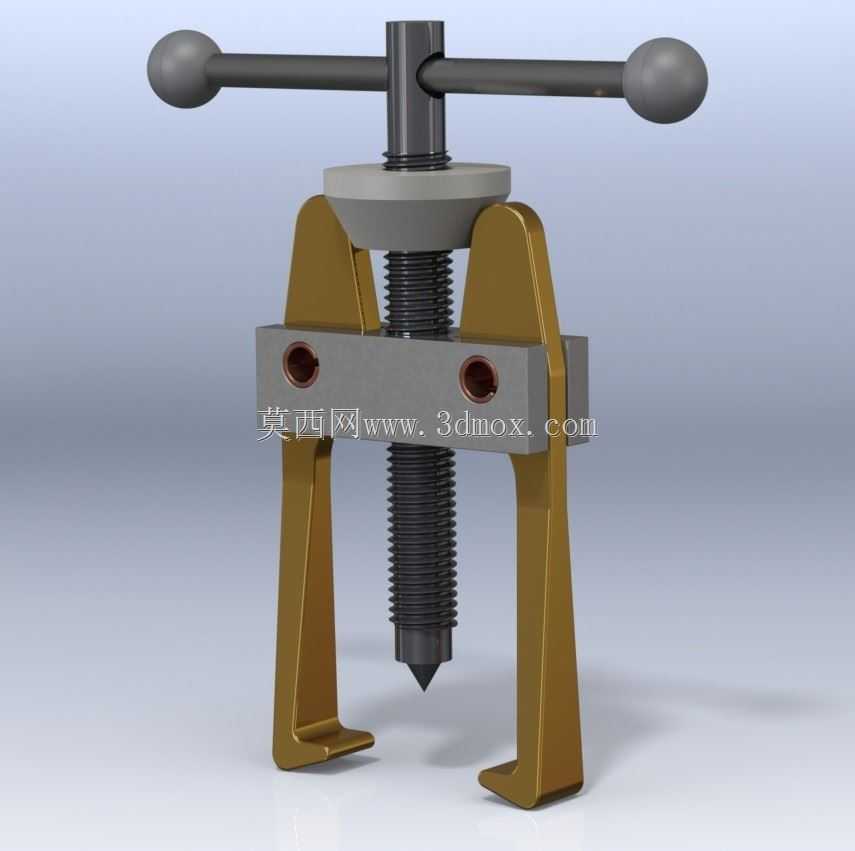

两爪式齿轮拆卸拉拔工具结构设计

这款两爪式齿轮拉拔工具，是设备维修场景里针对过盈配合传动件拆卸的常用手动工装，日常在小型减速机维护、电机端齿轮更换、机床进给机构传动件拆解、农机传动系统检修等场景中高频使用，专门解决轴端安装的齿轮、皮带轮、小型轴承等零件拆卸时无受力点、硬敲易损伤轴件与配合面的痛点。从结构设计逻辑来看，整体采用对称两爪布局，相比三爪拉马更适配安装空间狭窄、齿轮周边有遮挡的工况，两个勾爪的卡接端做了内勾直角处理，卡入齿轮背面的台阶面时能形成稳定的轴向受力支撑，避免拉拔过程中滑脱；爪臂与中部的滑动横梁采用间隙配合，可根据待拆卸齿轮的外径尺寸自由调整两爪的张开跨度，适配一定直径范围内的盘类传动件拆卸需求。顶部的施力结构采用T型转杆设计，转杆两端配球形握持端，手动旋转时能提供足够的力臂，无需额外加接套管即可输出足够的轴向顶推力，中部的顶压螺杆采用梯形传动螺纹，传动效率适中且具备自锁特性，拉拔过程中不会因为受力回退导致零件突然松脱，螺杆底端做了锥形顶尖处理，顶在轴端中心孔时能自动对中，保证拉拔力全程与轴的轴线重合，避免偏载导致齿轮卡滞、轴面拉伤或者爪臂变形。从安装边界来看，这款拉拔器的爪臂有效勾取深度覆盖常规小型齿轮的安装突出长度，顶压螺杆的行程满足多数过盈配合件的拆卸推出距离，使用时只需将两爪勾住齿轮背面的受力端面，旋转T型杆让顶尖顶住轴端中心，持续平稳施力即可将齿轮沿轴向匀速拉出，不会对齿轮的齿面、轴的配合面造成敲击损伤。设计时特意控制了整体的结构重量，手动操作时单人即可完成对位、卡接、施力全流程，无需额外辅助人员，爪臂采用高强度合金钢的结构构型，能承受拉拔过程中的弯曲应力，中部滑动横梁的通孔与螺杆的同轴度做了公差约束，保证施力时两爪受力均匀，不会出现单侧受力过大导致的爪部断裂或者零件偏斜卡滞问题。在实际维修作业中，这类小型拉拔工具相比液压拉马更便携，针对直径不大、过盈量适中的齿轮类零件拆卸效率更高，不会出现液压工具漏油、维护繁琐的问题，是机修班组、设备运维岗位常备的手动工装，结构上没有冗余的复杂零件，日常维护只需定期给传动螺纹加注润滑脂即可长期使用，故障点极少，适配绝大多数轻型传动机构的拆卸作业需求。
