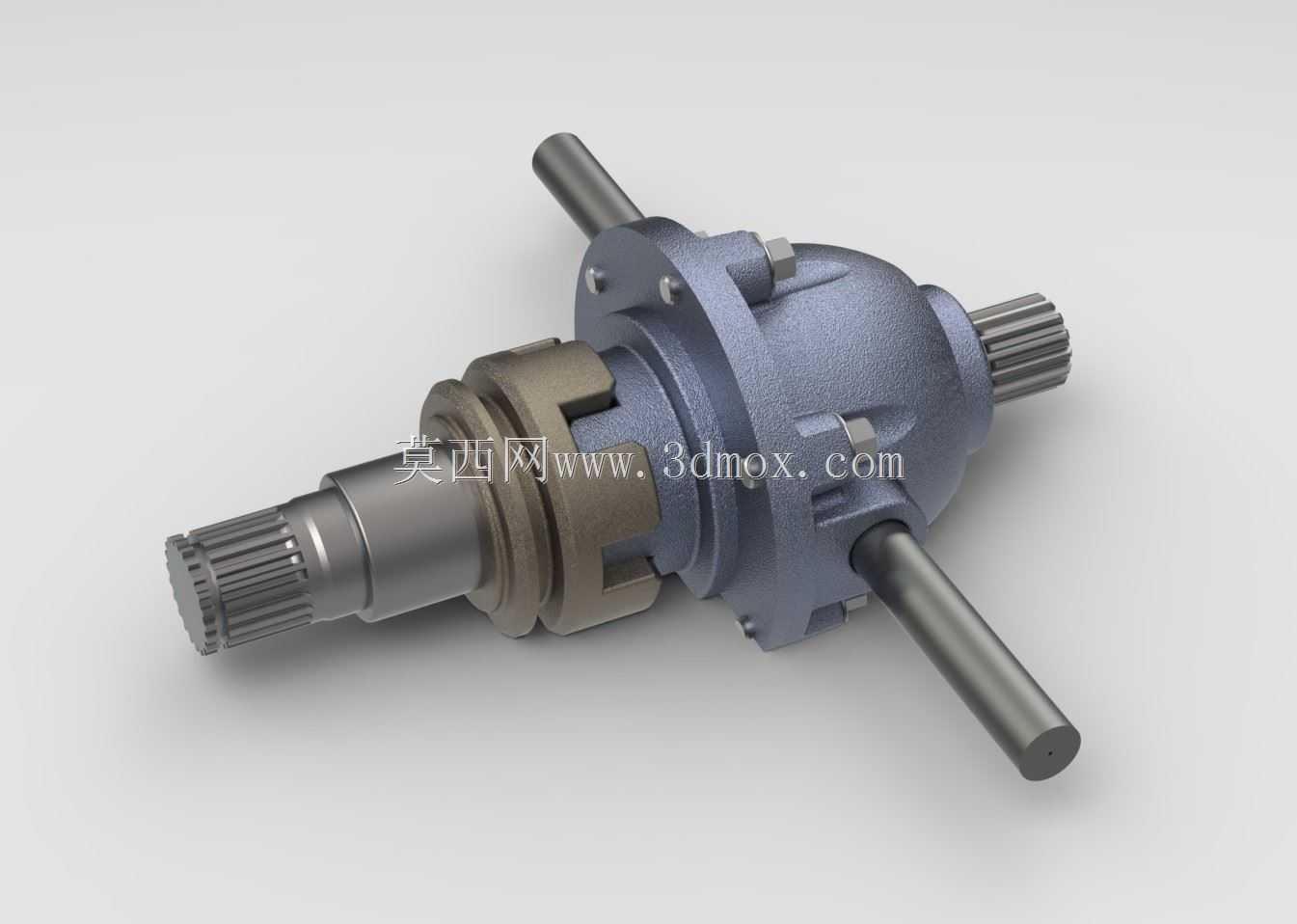

差速器齿轮箱组是轮式行走动力传动系统里的核心执行部件,主要承担两侧输出轴的转速差适配与扭矩分配功能,在各类需要转向行走的轮式设备中都有广泛应用,从乘用车辆、工程作业车辆到小型农用行走机械、特种巡检轮式机器人,都需要这类结构来实现转弯过程中两侧行走轮的转速差匹配,避免轮胎硬拖滑磨造成功率损耗与部件过早磨损。这套差速器齿轮箱组的结构设计围绕动力输入、差速传动、双侧输出三个核心功能模块展开,输入轴采用花键结构设计,能够与上游动力输出端的花键套实现可靠周向固定,传递大扭矩工况下不会出现周向打滑,花键的齿形参数匹配通用传动花键标准,具备较好的互换性,方便不同动力源的适配对接。差速核心腔体内布置的行星齿轮与半轴齿轮配合结构,
是实现差速功能的核心,行星齿轮通过十字轴固定在差速器壳体内部,能够随壳体整体公转的同时,在两侧输出轴存在转速差时实现自转,自动调整两侧输出轴的转速配比,保证直线行驶时两侧输出轴转速一致,转弯行驶时内侧轮低转速、外侧轮高转速,匹配不同的转弯半径需求。两侧的输出轴同样采用花键输出结构,能够直接连接行走轮的轮毂连接座,减少中间传动环节的功率损耗,输出轴的轴伸长度经过适配性设计,预留了足够的轴承安装位与密封件安装空间,能够满足常规闭式齿轮箱的密封与支撑需求,避免传动过程中出现轴系挠曲变形影响齿轮啮合精度。箱体部分采用分体式法兰连接结构,上下壳体通过螺栓紧固连接,合箱面预留密封槽安装位置,能够填充密封胶或者密封垫实现腔体密封,
防止齿轮润滑脂或者润滑油泄漏,同时阻挡外部粉尘、泥水进入腔体内部磨损齿轮啮合面。箱体外部的法兰安装位设置了均匀分布的螺栓孔,能够将整个齿轮箱组固定在设备的底盘安装支架上,安装孔的位置度公差在建模过程中按照机械加工精度要求做了约束,保证实际加工装配时能够顺利对位安装,不会出现孔位错位导致的装配应力。设计过程中对齿轮的啮合侧隙做了合理预留,既保证齿轮传动过程中不会因为热膨胀出现卡滞,又能控制侧隙在合理范围内减少传动换向过程中的冲击噪音,齿轮的齿面宽度参数经过扭矩校核,能够匹配常规中小功率行走设备的扭矩传递需求,不会出现齿面过载压溃或者断齿问题。轴系的支撑位置都预留了标准滚动轴承的安装位,轴承选型匹配轴径尺寸与载荷特性,
径向载荷与轴向载荷都有对应的承载结构,保证齿轮在全工况下都能保持正确的啮合位置,不会出现偏载导致的齿面异常磨损。整个齿轮箱组的外形轮廓做了避让设计,外部没有突出的尖锐结构,安装后不会与周边的底盘部件、转向拉杆、制动管路产生运动干涉,输出轴的轴伸方向与输入轴的夹角按照正交传动设计,适配常规后轮驱动或者四轮驱动设备的底盘布置空间,整体安装边界紧凑,能够在有限的底盘安装空间内完成布置,不需要额外对底盘结构做大幅度改动。在建模过程中,所有配合面的尺寸公差都按照机械设计的通用公差等级做了隐含约束,间隙配合、过渡配合、过盈配合的位置都符合实际装配工艺要求,比如轴承与轴的配合采用基孔制过渡配合,轴承与箱体轴承孔的配合采用基轴制间隙配合,保证装配时能够顺利压装,同时工作过程中不会出现轴承外圈跑圈或者内圈打滑的问题。齿轮的润滑方式采用腔体油浴润滑,箱体内部预留了足够的储油空间,齿轮转动过程中能够带起润滑油覆盖所有啮合面与轴承位置,不需要额外设置复杂的强制润滑管路,结构简单可靠,维护成本低,适合在野外作业、维护条件有限的行走设备上使用。这套结构的设计没有采用复杂的异形结构,所有零部件都能够通过常规的机械加工工艺实现加工,齿轮采用滚齿、插齿工艺即可完成加工,箱体采用铸造成型后铣削合箱面与轴承孔即可,加工难度低,量产成本可控,适合中小批量的设备配套使用。
