铜绕组直流电动机转子结构设计

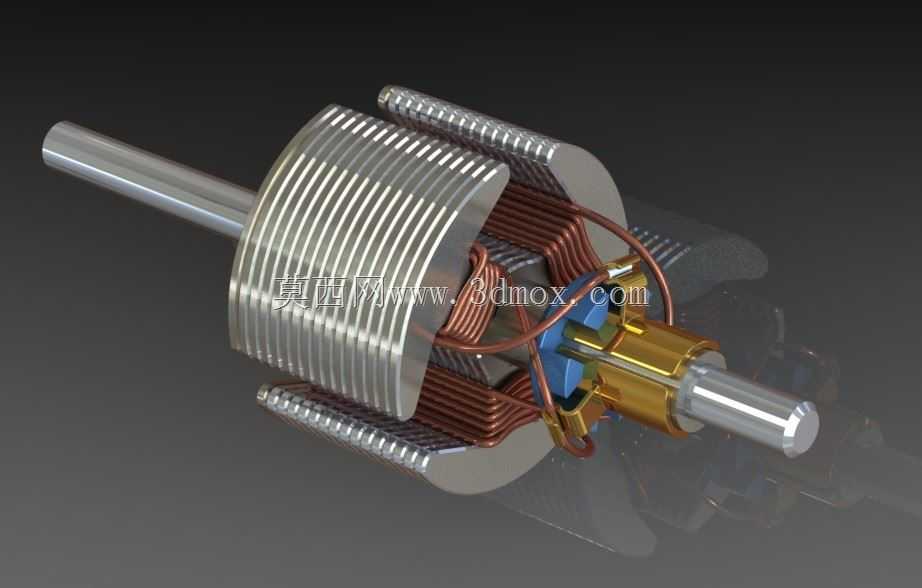

在小型动力驱动场景中，这类铜绕组直流转子是有刷直流电机实现电能到机械能转换的核心转动部件，常见于小型电动工具、玩具驱动模块、车用辅助执行机构、小型输送装置的动力单元中，承担着通电后在定子磁场作用下产生持续电磁转矩，带动输出轴连接负载完成旋转做功的核心作用。从结构设计逻辑来看，该转子采用叠压硅钢片作为铁芯基体，沿铁芯周向均匀分布嵌线槽，槽内嵌入绝缘处理后的紫铜漆包线绕组，绕组端部按照换向极对数规律规整排布，与端部的换向器铜片精准焊接导通，保证通电时各槽绕组能按转动顺序依次切换电流方向，维持转矩方向稳定。转轴采用调质处理的中碳钢加工而成，与铁芯内孔采用过盈配合压装，两端预留轴承安装轴颈，轴颈尺寸公差严格按照深沟球轴承内孔配合要求设计，保证转动时的同轴度，避免高速转动时出现径向跳动。换向器部分采用铜片与云母片间隔叠压结构，与转轴同轴装配，外圆尺寸与碳刷架的安装间距匹配，保证碳刷与换向器表面接触压力均匀，减少换向火花与磨损。铁芯外圆与定子磁极内圆之间预留均匀的气隙，气隙尺寸控制在0.3-0.8mm区间，既保证磁场导通效率，又避免转动时出现扫膛故障。绕组嵌装完成后做浸绝缘漆固化处理，既固定绕组避免高速转动时线圈受离心力移位，又提升绕组间、绕组与铁芯间的绝缘性能，适配长时间连续运行的工况。端部的绕组出线与换向器挂钩采用搪锡焊接，保证导电接触可靠，避免大电流通过时出现接触过热问题。整个转子的动平衡等级按照G2.5级设计，铁芯两端预留平衡块安装槽，装配完成后做动平衡校正，保证在额定转速下运行平稳，降低振动与噪音。在安装边界上，转轴两端轴伸长度根据配套端盖的轴承室深度设计，转子总长度适配对应机座号的定子内腔长度，铁芯外径与定子冲片内径匹配，可直接适配对应规格的有刷直流电机整机装配，无需额外修改结构尺寸。这类转子的绕组匝数、线径根据额定电压、额定转矩参数匹配设计，铜绕组相比铝绕组具备更低的电阻率，大负载下温升更低，过载能力更强，适合频繁正反转、启动转矩要求高的应用场景。
