机加工测量用S100型正弦规结构

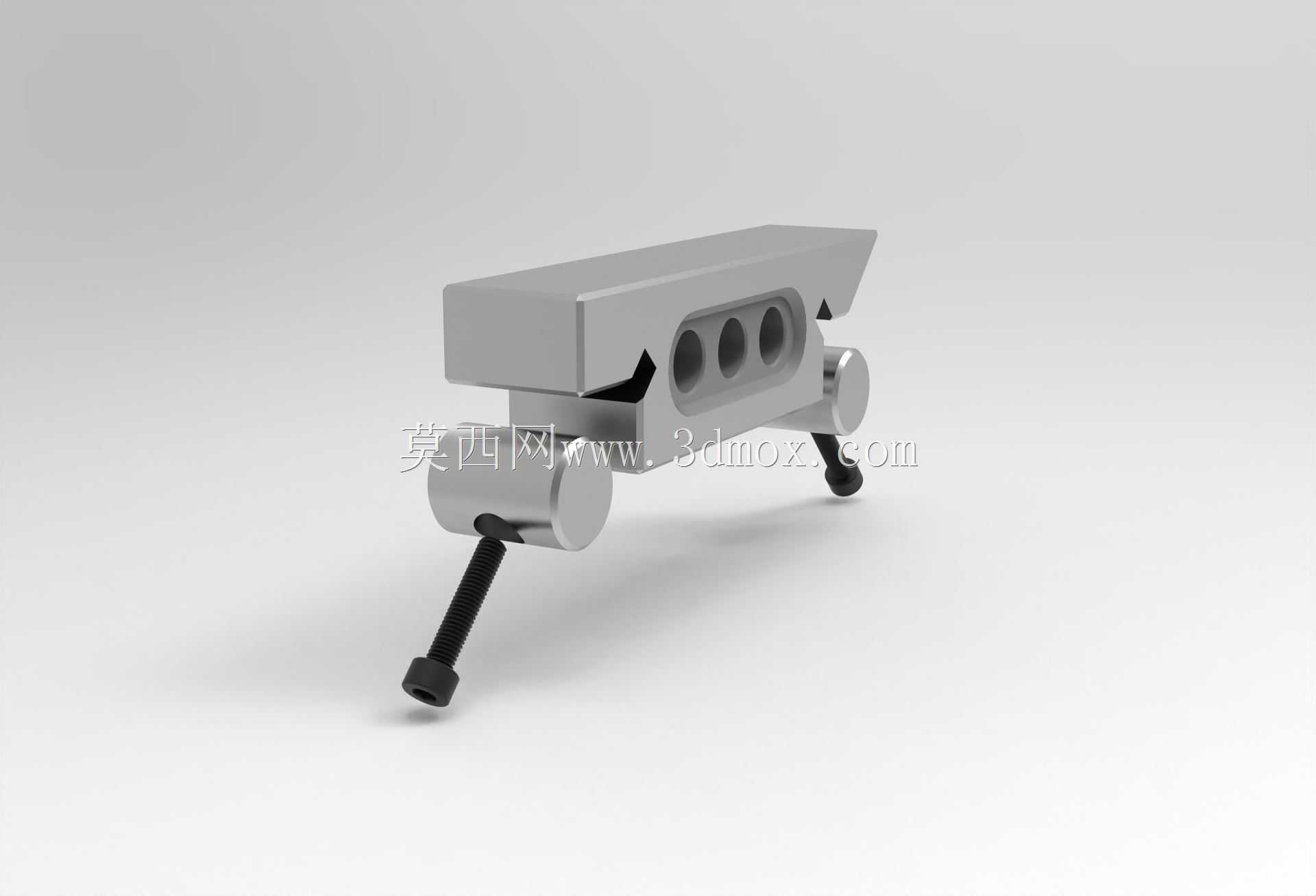

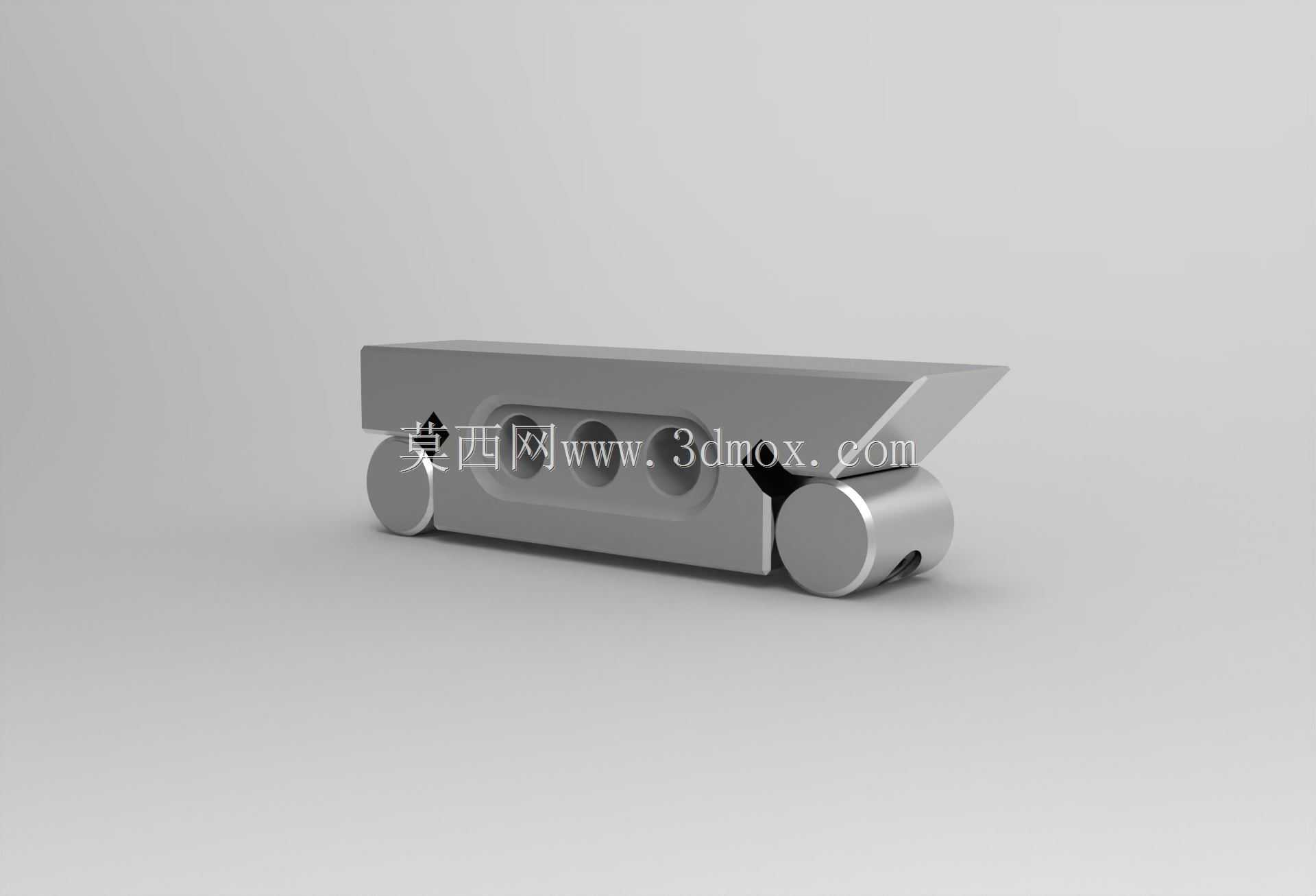

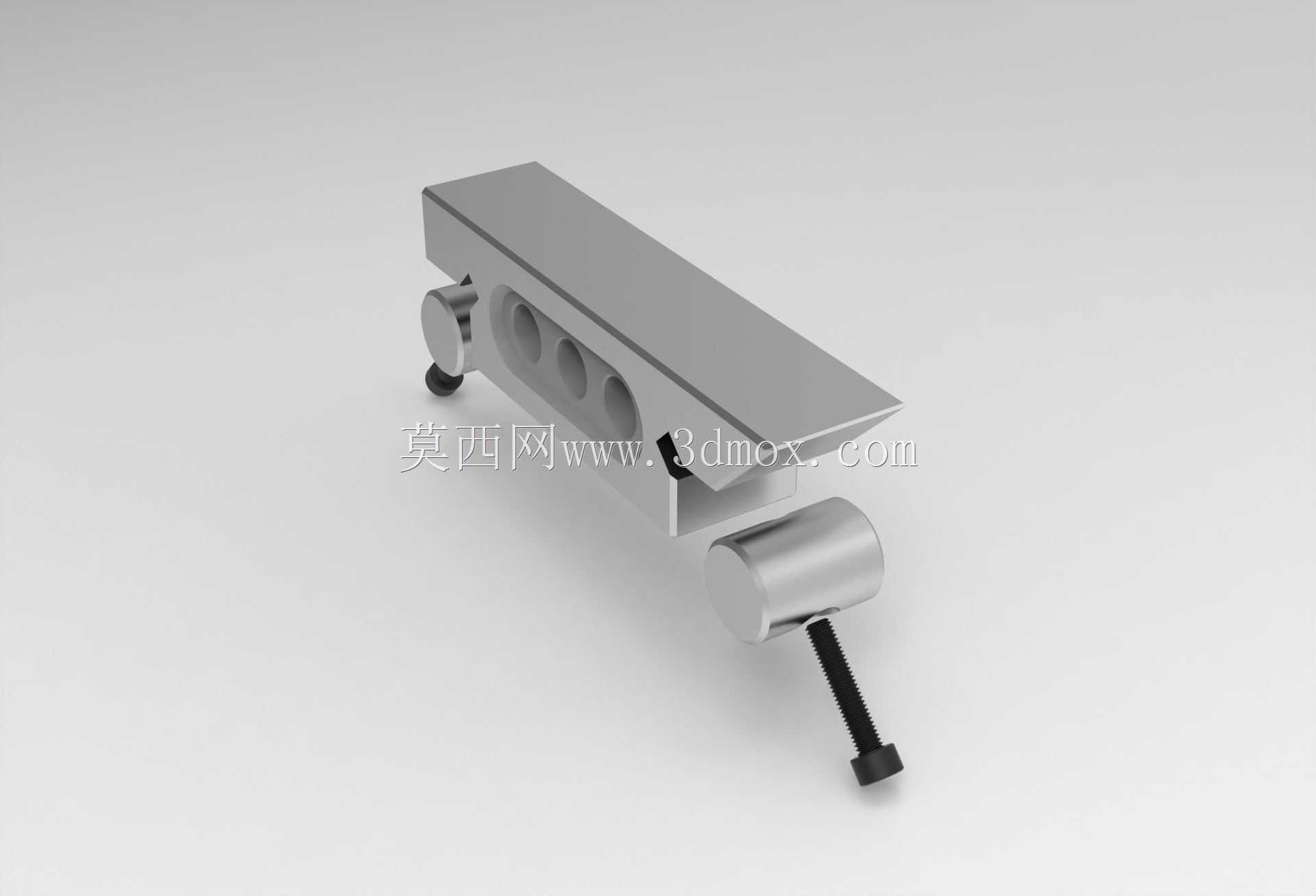

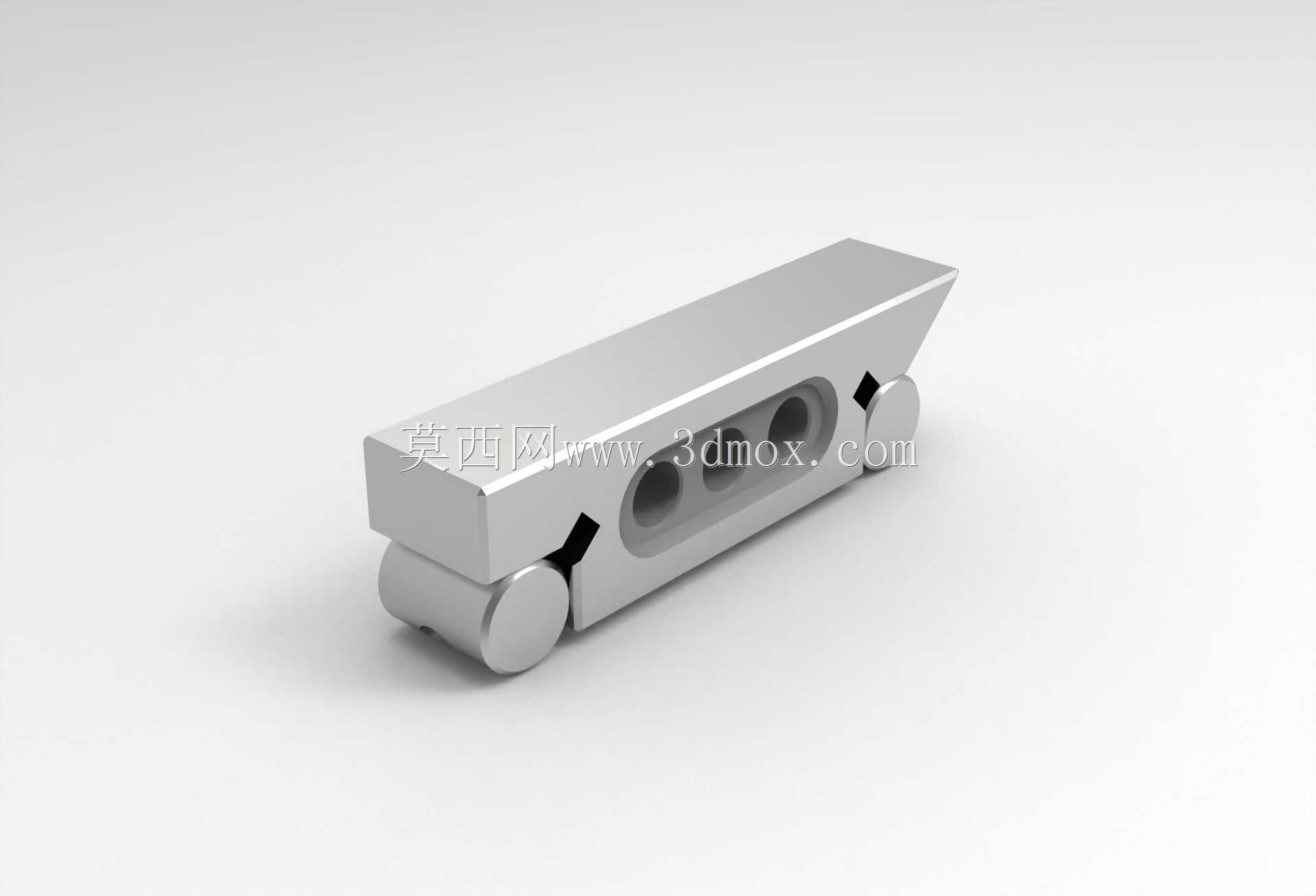

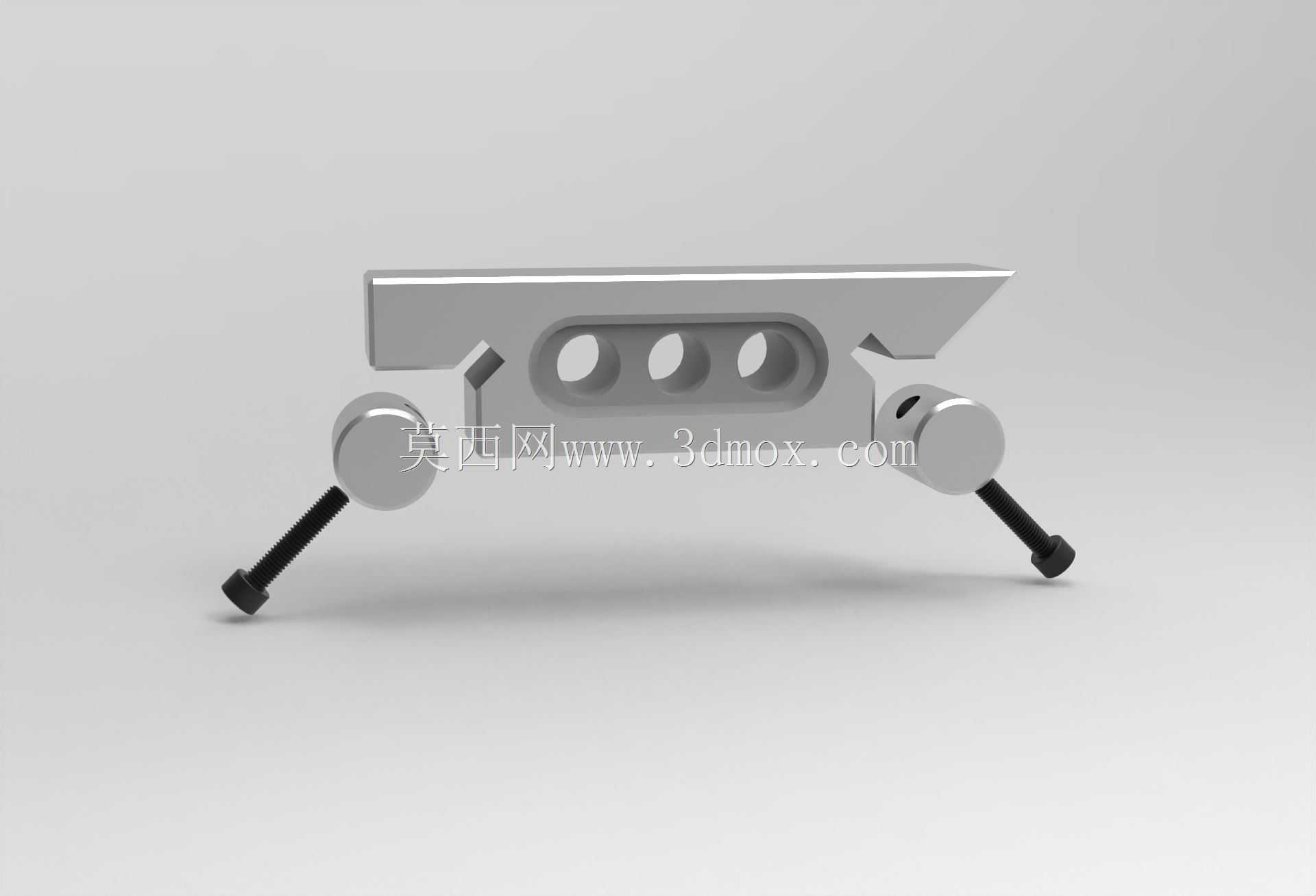

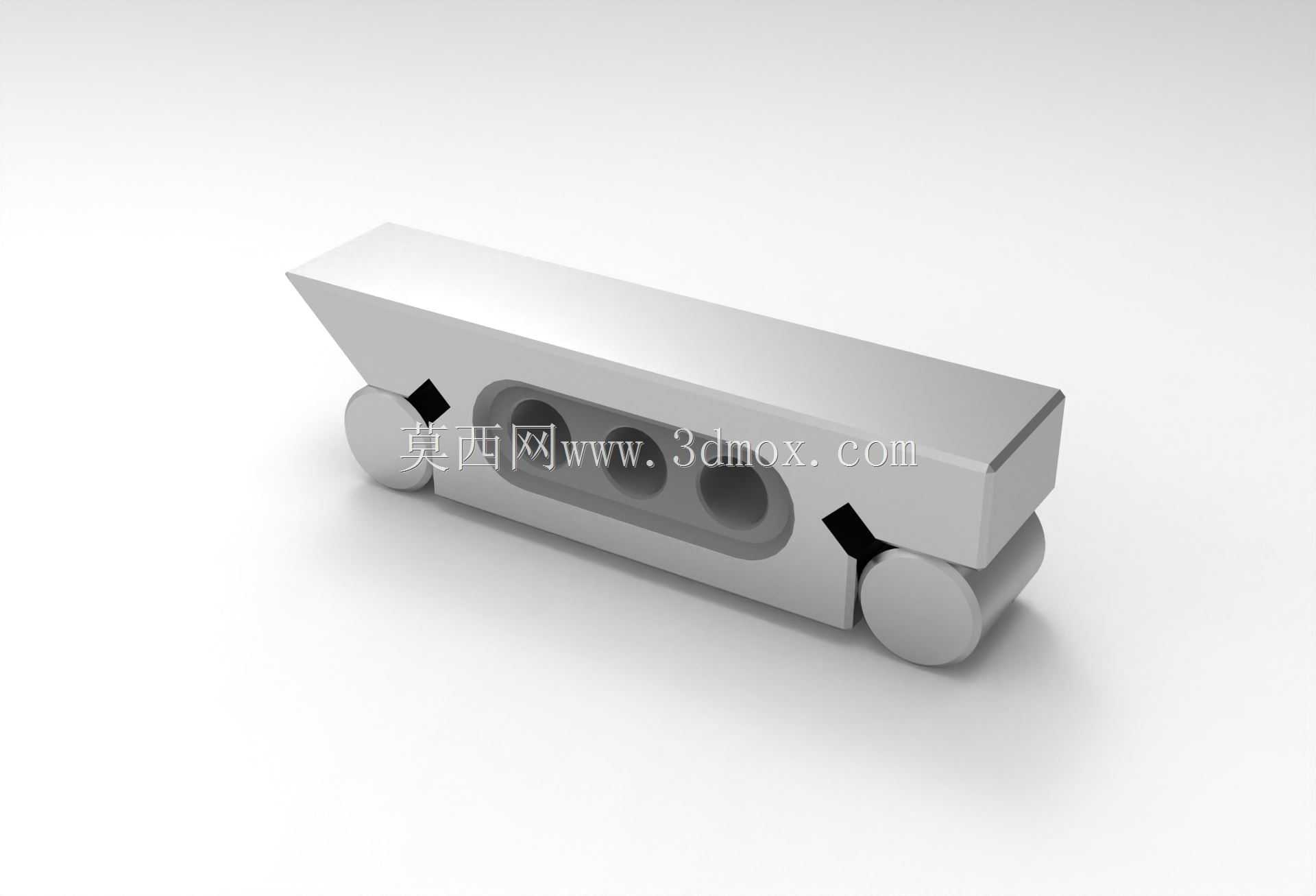

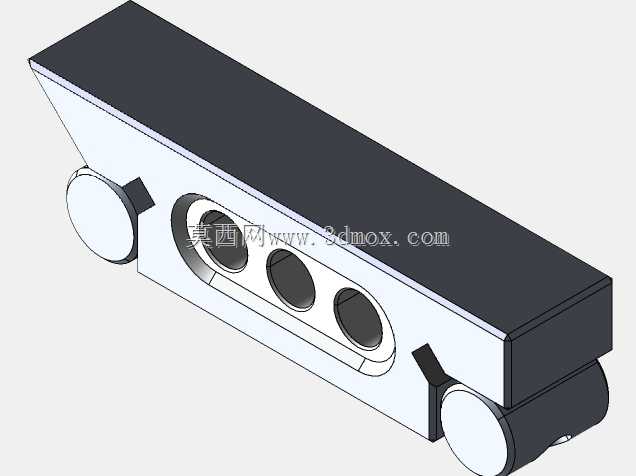

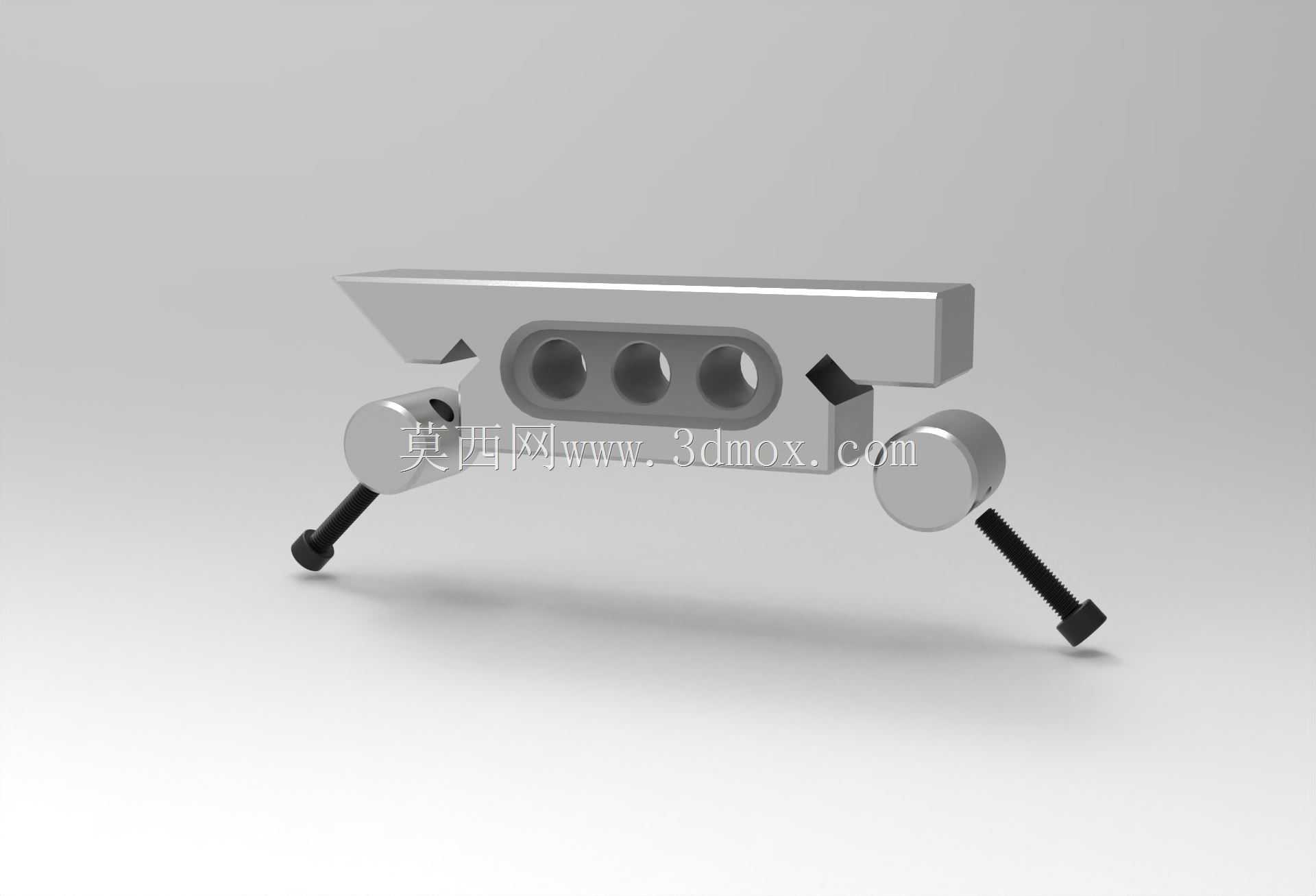

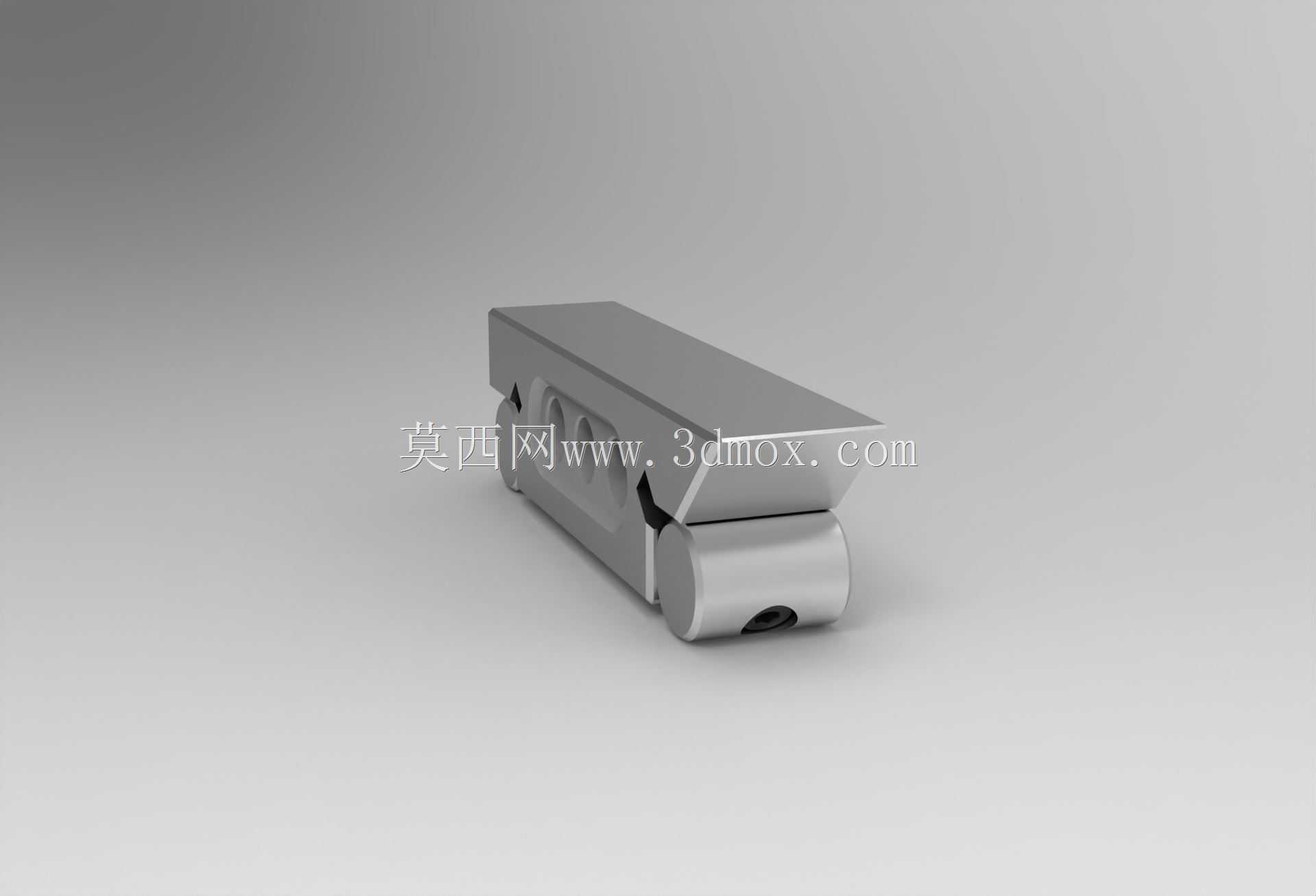

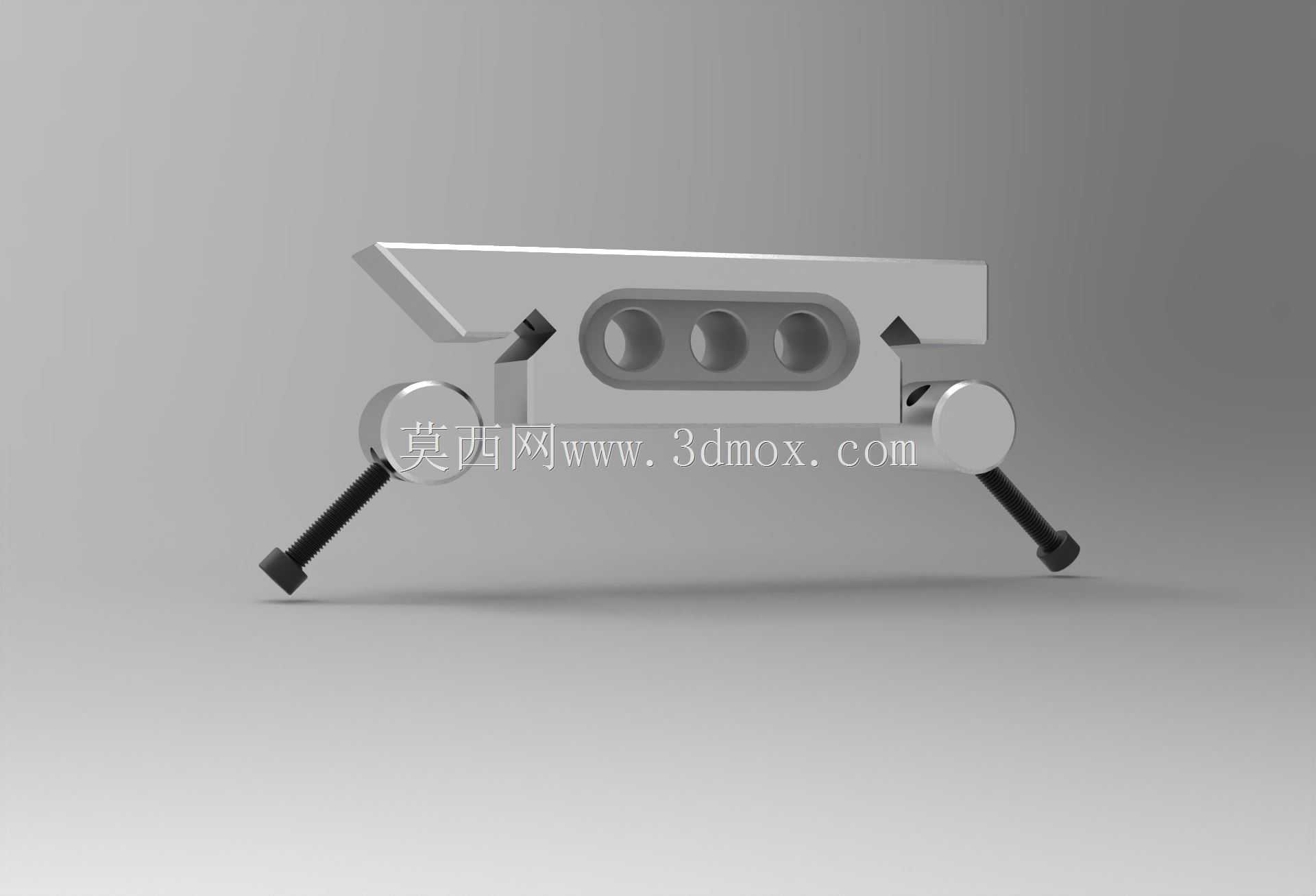

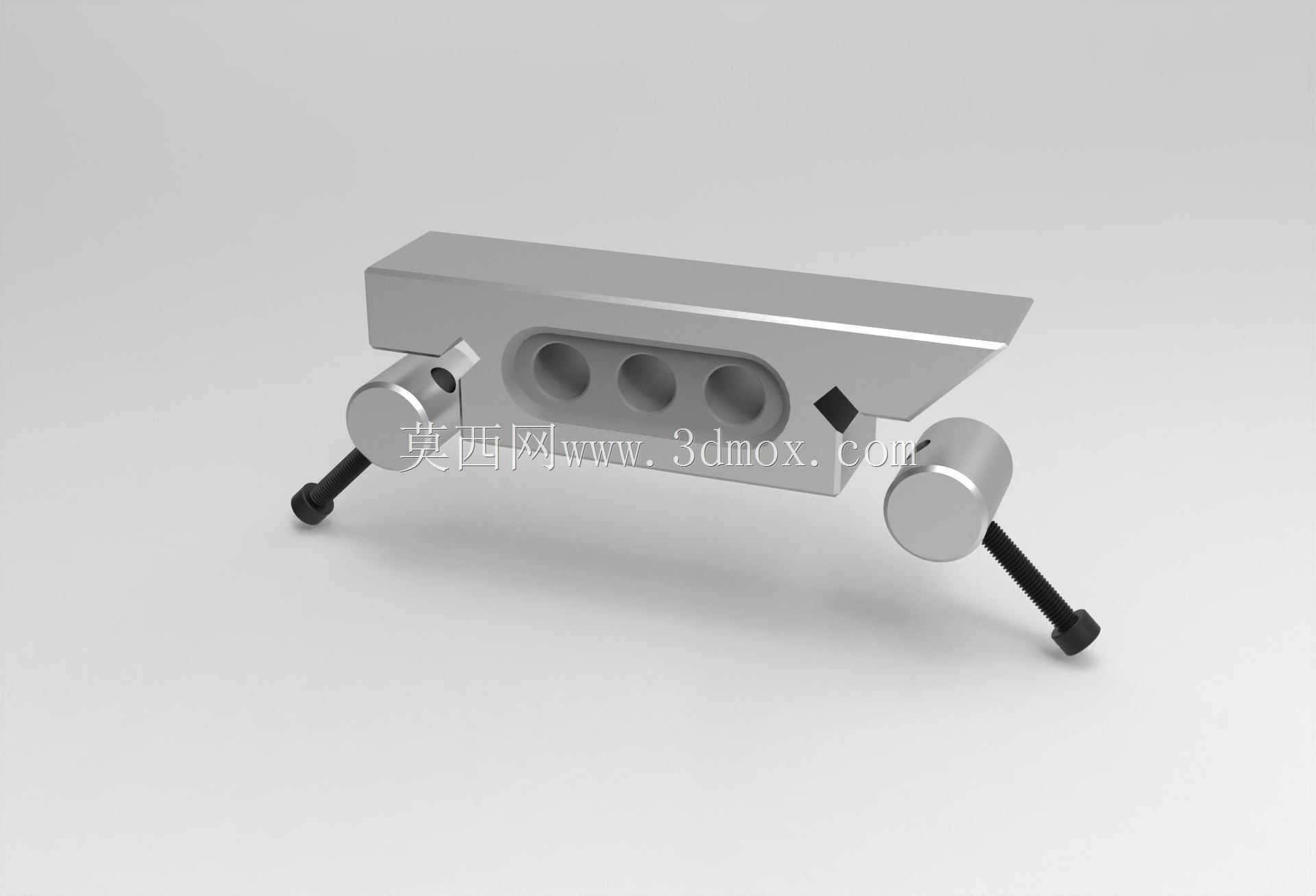

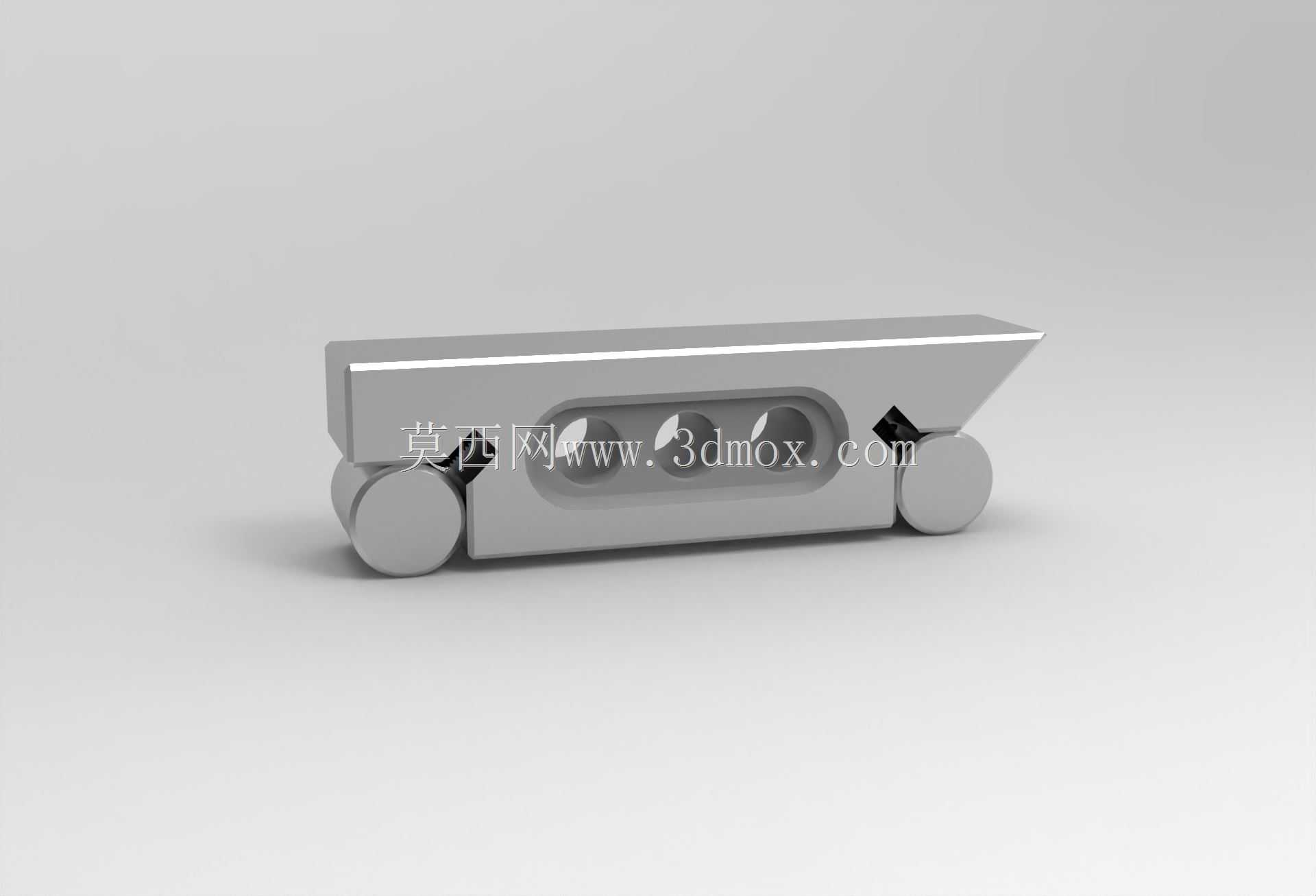

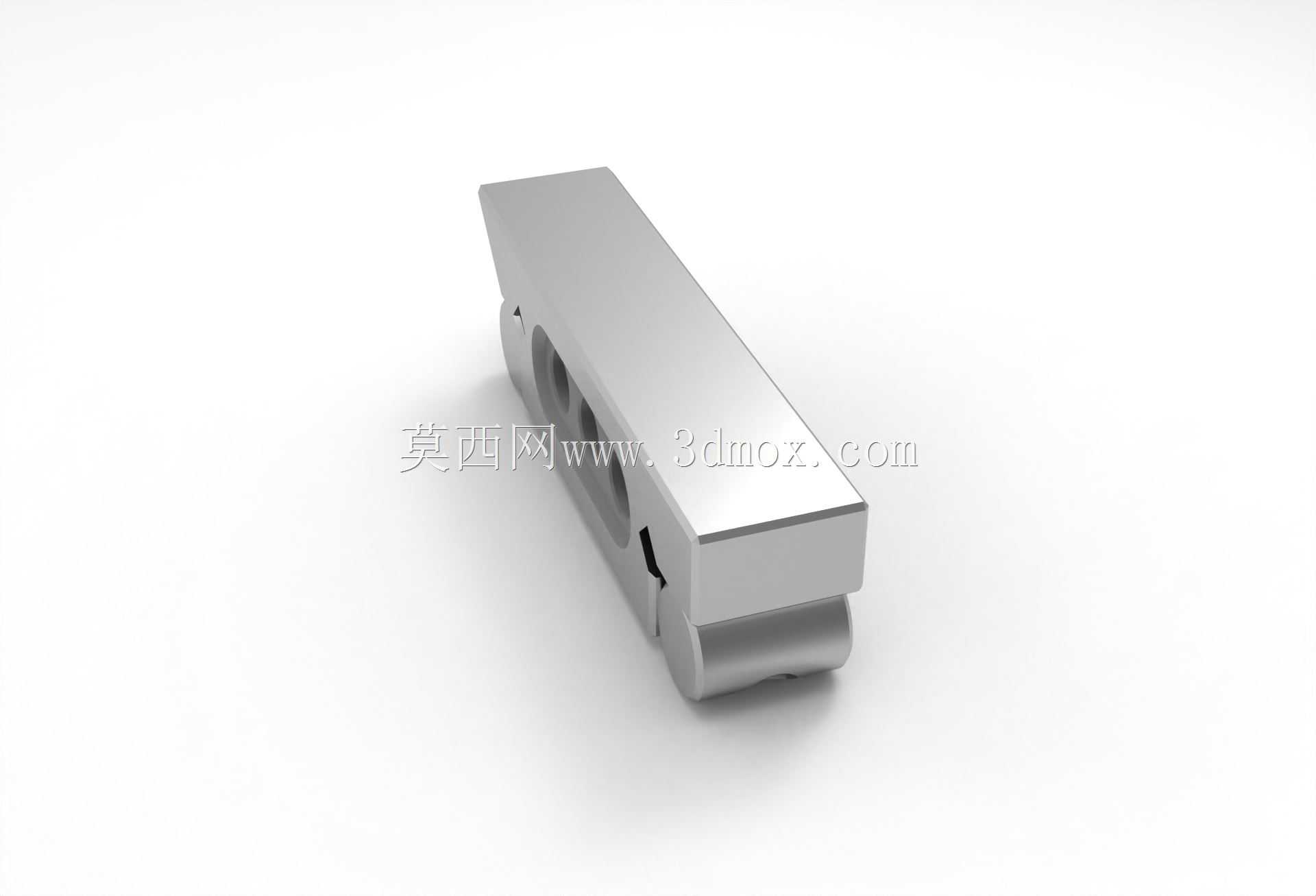

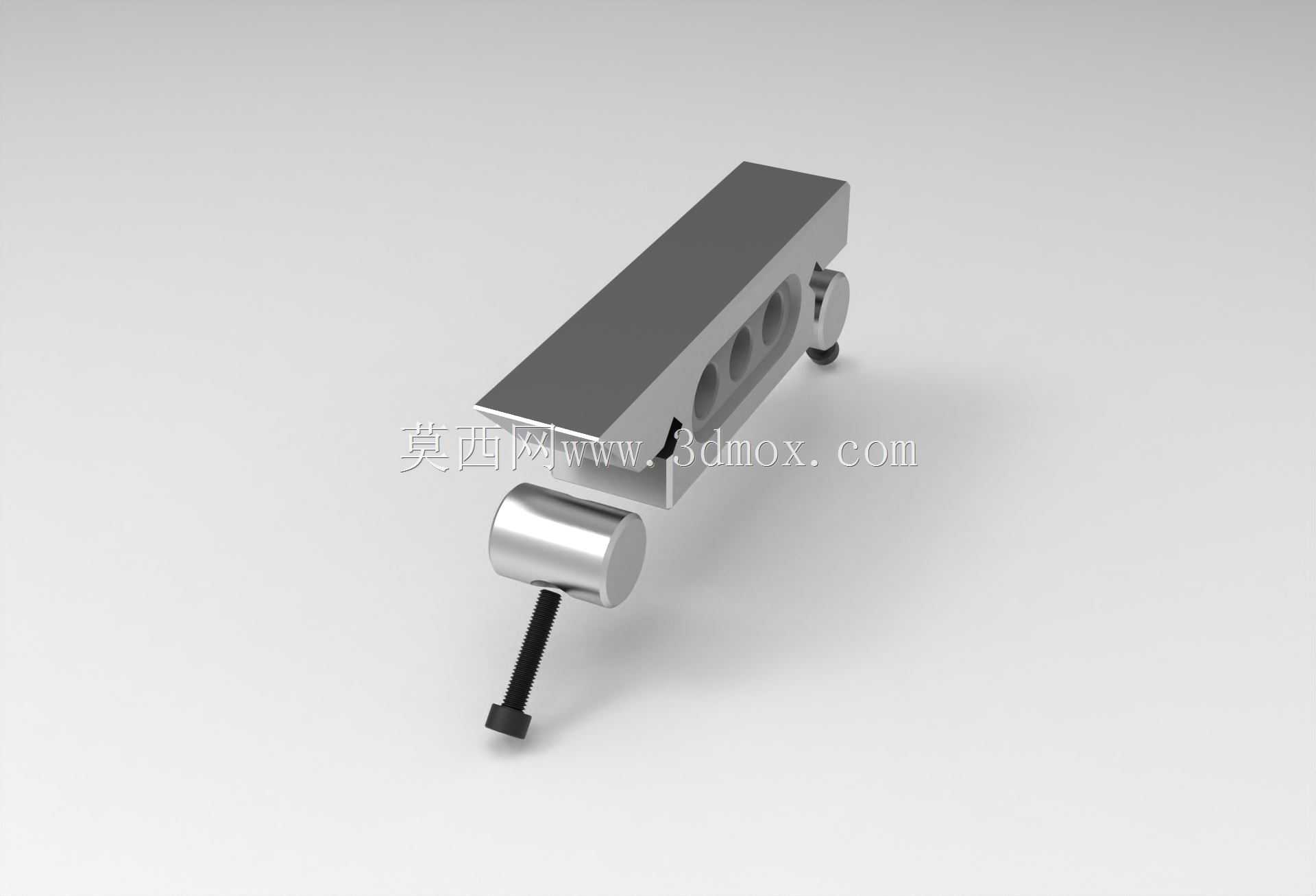

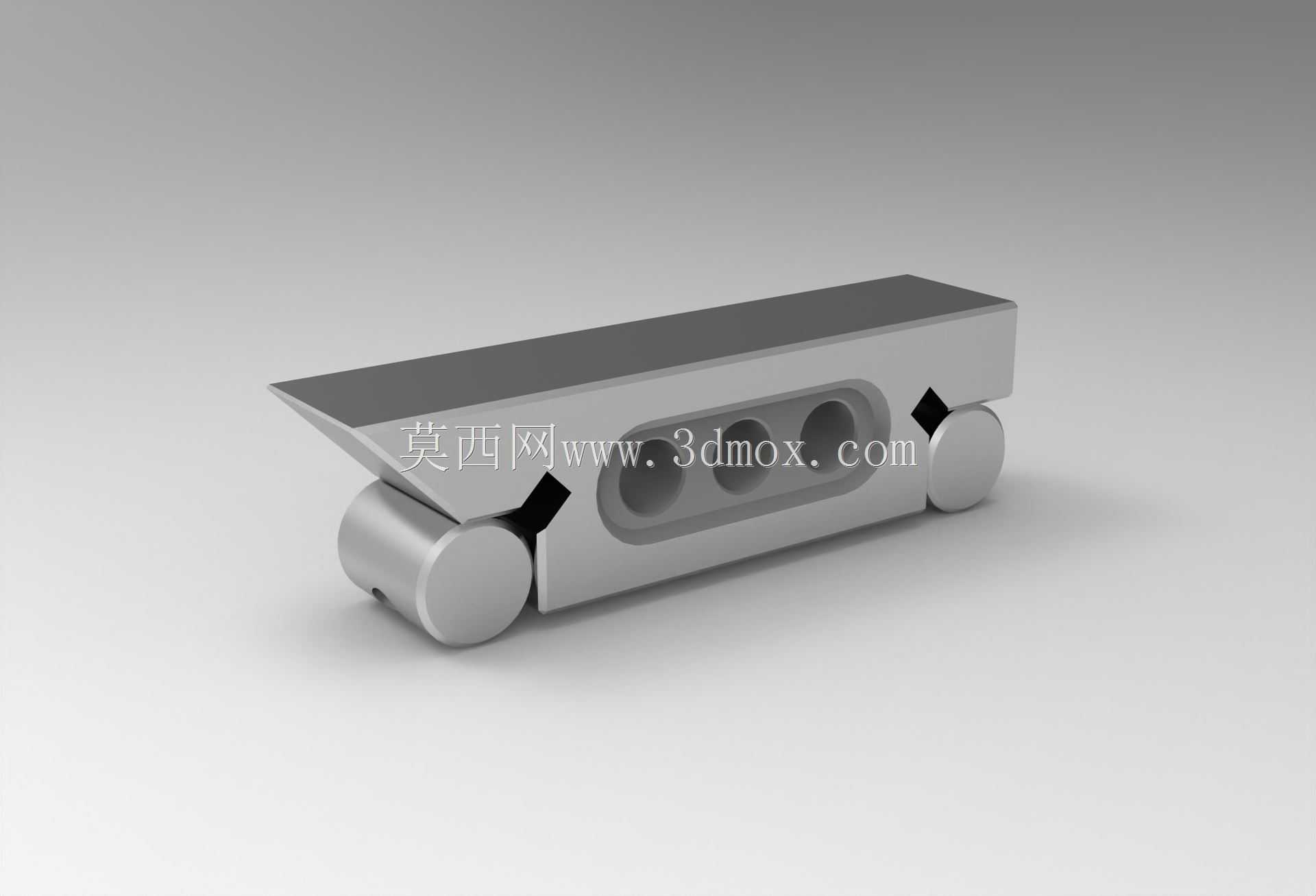

在精密机加工车间的角度检测、锥面加工装夹环节，正弦规是计量室与班组工位都离不开的基础测量辅具，这款S100规格的正弦条，是针对小尺寸零件角度检测、小锥度工件磨削装夹开发的专用工装。不同于大规格正弦规适配重型工件的设计思路，这款正弦条整体采用窄长式矩形主体结构，主体工作面做了加厚处理，避免频繁装夹、长期使用后出现工作面形变，影响测量基准的平面度精度。主体两端的圆柱安装位做了对称式限位卡槽设计，两个精密圆柱与主体端面的定位面紧密贴合，装配后圆柱母线与主体工作面的平行度可以控制在微米级，从结构上消除了装配间隙带来的角度换算误差。主体侧面开设的三个等距减重孔，并非单纯为了减少耗材，孔位的分布经过受力校核，在不降低主体整体刚性的前提下，有效减轻了工装自身重量，方便检测人员在计量台、磨床工作台之间挪动使用，同时减重孔的边缘做了倒角处理，避免清理工位时划伤操作人员的手部。在实际应用场景中，这款正弦条常配合量块使用，通过在一端圆柱下垫入对应计算高度的量块，让主体工作面与基准平台形成精确的倾斜角度，既可以用来检测已加工工件的角度、锥度误差，也可以直接装夹在磨床工作台上，用来定位带锥度的小型零件，完成斜面、锥面的精密磨削加工。从安装边界来看，这款正弦条的底面为全平面结构，不需要额外的定制安装座，可以直接放置在0级大理石平台、磨床磁性工作台表面使用，两端圆柱的中心距严格按照正弦规的标准参数设计，角度换算时直接套用标准正弦公式即可，不需要额外做参数修正。主体两端的斜向避让槽，是为了在垫入量块时给量块留出足够的放置空间，避免量块与主体结构发生干涉，同时在装夹小型工件时，避让槽也可以作为压板的让位空间，让工件装夹更稳固，不会因为压板干涉导致工件装夹倾斜。工作面的表面粗糙度做了严格控制，既可以保证工件放置时的定位稳定性，也不会刮伤精密加工零件的表面，适配精密零件加工过程中的工序间检测与终检环节，在小型模具镶件、精密刀具、液压阀芯类零件的加工检测场景中都能适用。
