Proxxon精密钢制台虎钳结构设计

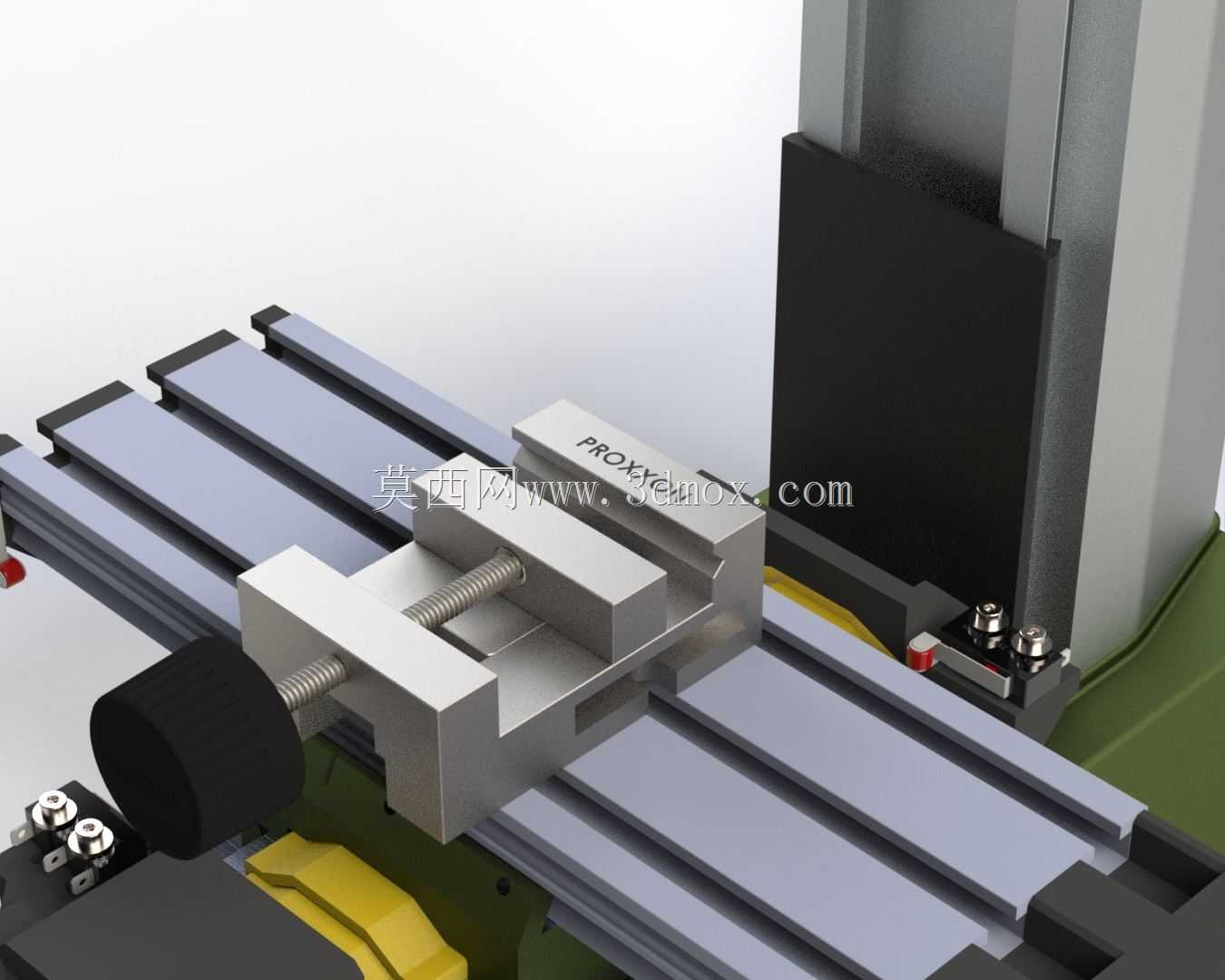

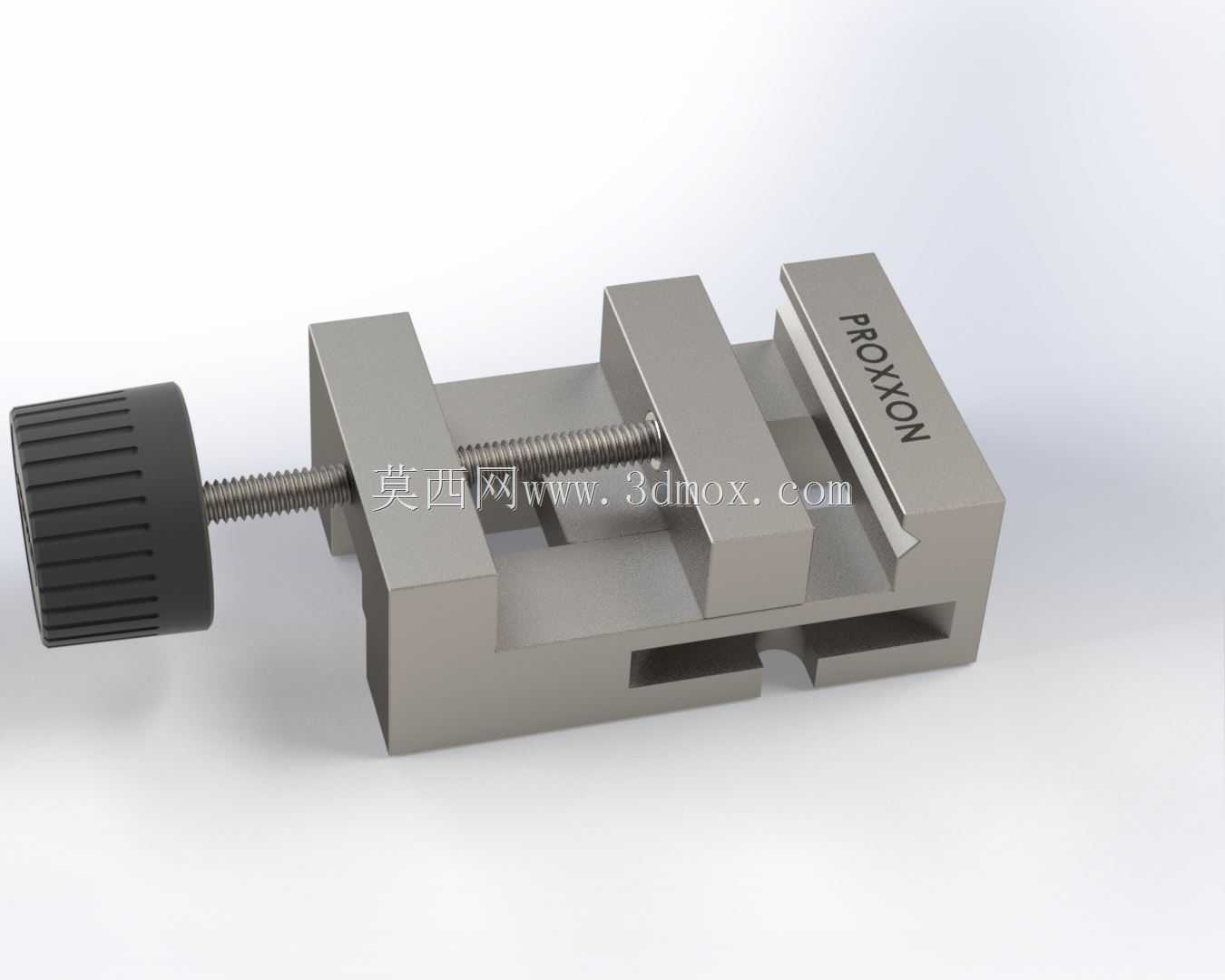

这款精密钢制虎钳主要面向小型精密加工、手工修配、模型制作等场景的工件夹持需求，常见于台式小型机床配套、精密零件检测工位、手工研磨工序以及家用DIY精密作业场景，能够为小型工件提供稳定的夹持基准，避免加工过程中工件位移导致的精度偏差。从功能特性来看，该虎钳采用丝杠传动的夹紧结构，转动端部的滚花旋钮即可带动活动钳身沿固定导轨平移，实现钳口的开合调节，钳口开合行程可覆盖常规小型零件的夹持尺寸范围，钳身整体采用钢制材质加工，整体刚性充足，夹持过程中钳身形变量极小，能够保证夹持力稳定传递，不会出现夹持松动的问题。固定钳身的底部设置有标准的安装槽结构，可通过T型螺栓直接固定在机床工作台、工装平板或者专用台架上，安装边界适配多数小型加工设备的工作台T型槽间距，不需要额外制作过渡转接板即可完成装夹固定，降低配套安装的加工成本。设计过程中，钳身的导轨结构采用一体式铣削成型，活动钳身与固定钳身的配合面经过精密研磨，配合间隙控制在极小范围内，夹持过程中活动钳身不会出现上下翘动或者左右偏摆的问题，保证钳口的平行度精度，进而保障被夹持工件的定位精度。钳口部分采用平直式钢制钳口设计，夹持面做了防滑处理，既能够保证足够的夹持摩擦力，又不会在工件表面留下过深的夹痕，适合夹持有色金属、硬质塑料以及钢制小型零件。丝杠与活动钳身的连接部位采用间隙配合的传动结构，转动旋钮时阻力均匀，不会出现卡滞或者空程过大的问题，操作人员可以通过旋钮的转动手感精准控制夹持力大小，避免加持力过大导致薄壁工件变形。整体结构没有多余的冗余设计，所有受力部位均做了加厚处理，在保证整体结构紧凑、占用工作台面积小的前提下，最大化提升结构刚性，适合在空间有限的小型加工工位使用，无论是配套小型铣床、钻床做精密加工，还是固定在台面上做零件修配、组装作业，都能提供稳定可靠的夹持支撑。
