气压式手持抽水玩具水枪结构设计

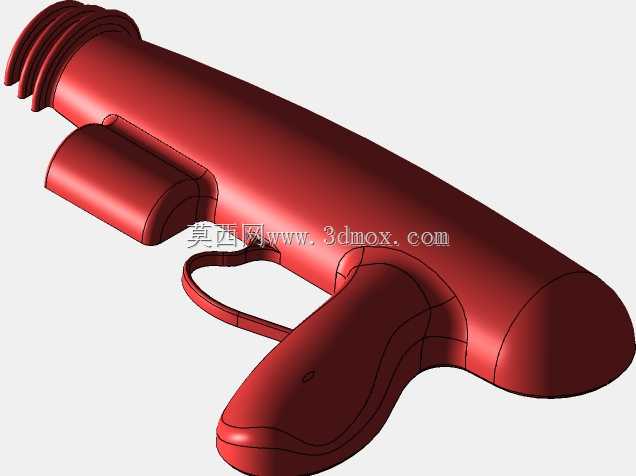

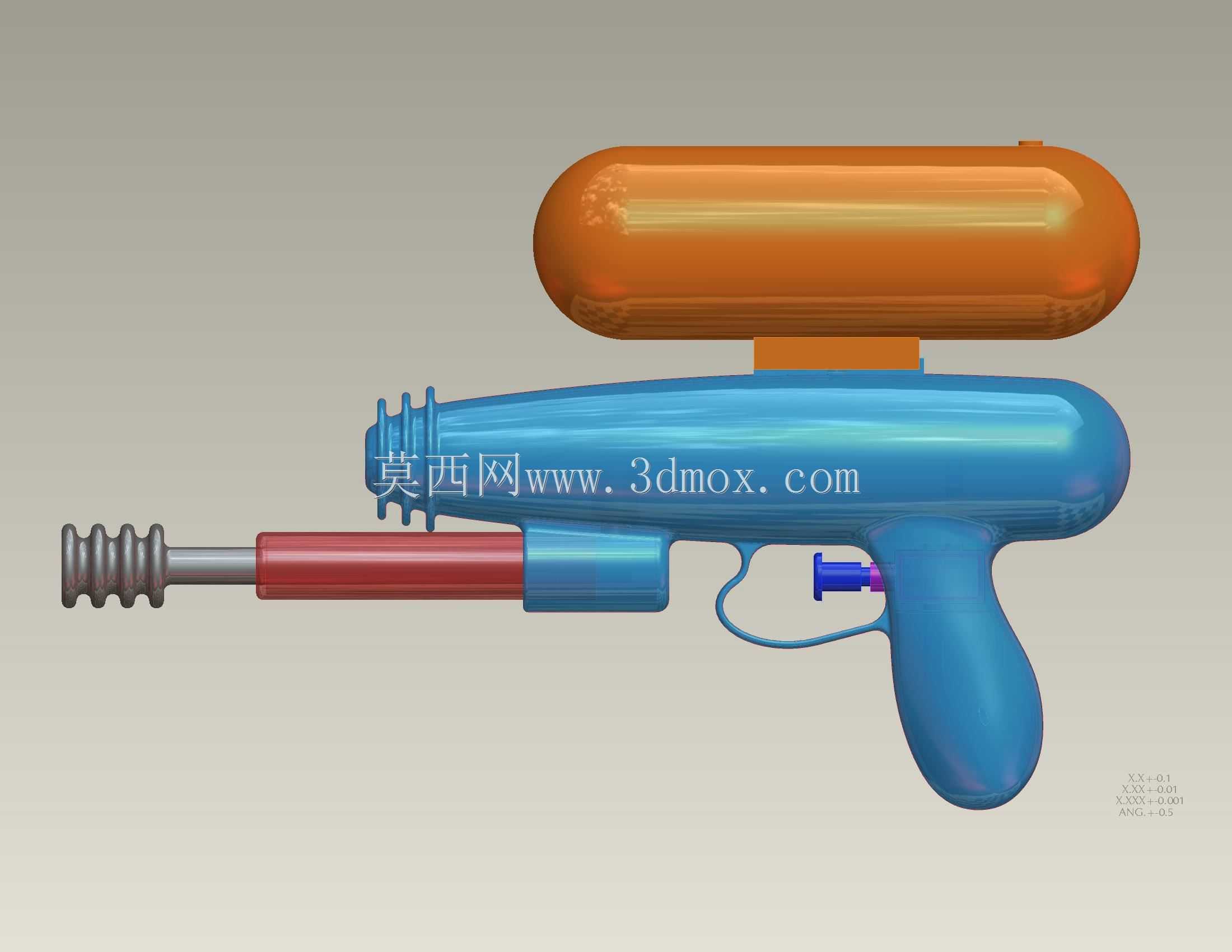

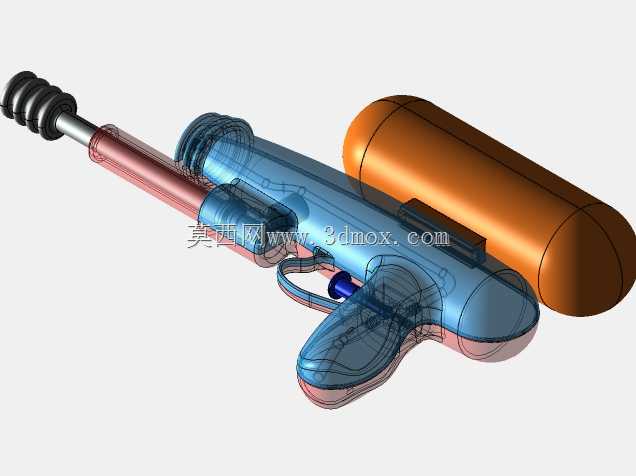

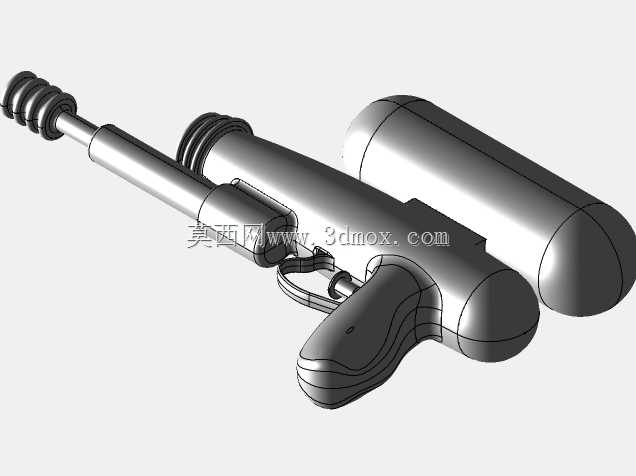

　　这款手持抽水装置的核心逻辑依托气压差实现流体输送，日常场景中多作为戏水玩具使用，其结构设计完全贴合手持操作的人机工程要求，整体握持区域做了圆弧过渡处理，避免长时间持握产生硌手问题。上部的卧式储水舱采用椭球形壳体设计，在同等壁厚条件下椭球结构能承受更大的内部气压，同时最大化储水容积，储水舱与下部枪身的连接位置做了嵌入式密封槽设计，装配时配合橡胶密封圈即可实现高压下的密封效果，不会出现加压后渗水的问题。前端的抽水/出水组件采用同轴嵌套结构，外层为金属质感的导向套管，内层为输水通道，端部的橡胶头在抽水时可抵接盛水容器底部，避免抽吸过程中吸入空气造成压力失稳。扳机组件采用杠杆式结构，扳机与枪身之间设置复位扭簧，扣动扳机时会打开气路泄压阀，

　　储水舱内的压缩空气会将水体从前端喷嘴压出，松开扳机后泄压阀自动闭合，可维持舱内剩余压力。设计过程中优先考虑了注塑成型的工艺可行性，所有壳体零件的拔模斜度控制在1.5度到2度之间，筋板厚度均匀控制在1.2mm，避免注塑过程中出现缩痕、翘曲问题，枪身内部的气路通道与壳体一体成型，减少了额外装配的密封节点。整体安装边界控制在常规成人手掌可完全握持的尺寸范围内，横向总长度不超过300mm，上部储水舱直径不超过80mm，竖向总高度不超过180mm，不需要额外的安装固定结构，单人即可完成全部操作。其抽水功能的实现无需额外外接动力源，仅通过前后推拉前端的活塞杆组件，即可将外部水体抽吸到上部储水舱内，同时在舱内预存压缩空气，

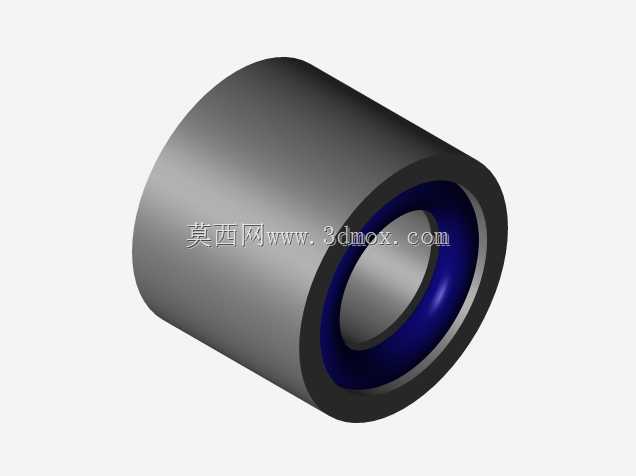

　　反复抽拉活塞杆可逐步提升舱内压力，获得更远的喷射距离。枪身侧面的保险拨块可锁定扳机位置，避免误触造成意外喷射，所有外露的棱角位置都做了R2以上的圆角处理，符合玩具类产品的安全设计要求，内部的气路密封位置全部采用标准规格的O型圈，后期维护更换成本极低。
