台式刨床用多功能铝制刨花定位板

这款台式刨床配套的刨花板是木工台式加工设备的核心辅件，主要适配小型台式平刨、压刨设备，用于木料进给过程中的承托定位，同时引导刨削产生的木屑定向排出，避免刨花堆积卡滞刀轴，也能防止木料进给时出现偏移翘曲，保障刨削面的平面度与加工精度。在小型木工工坊、家装现场木作加工、教学实训类木工加工场景中，这类刨花板是替换原厂磨损配件、拓展设备加工适配性的常用零件，相比原厂铸铁配件，铝制基材的重量更轻，拆装调整更便捷，同时表面硬度足够应对木料进给的长期摩擦，不易出现锈迹污染木料表面的问题。

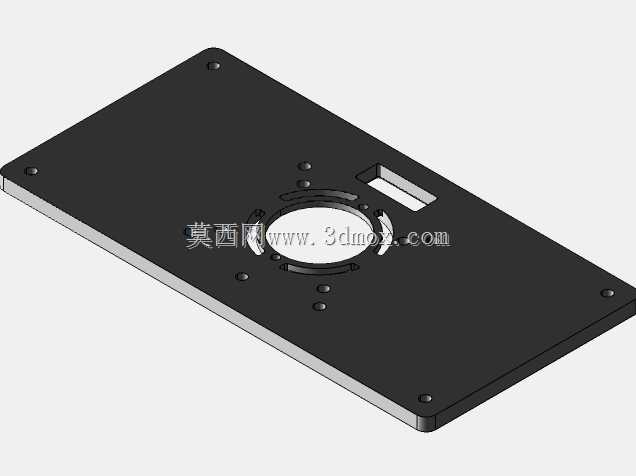

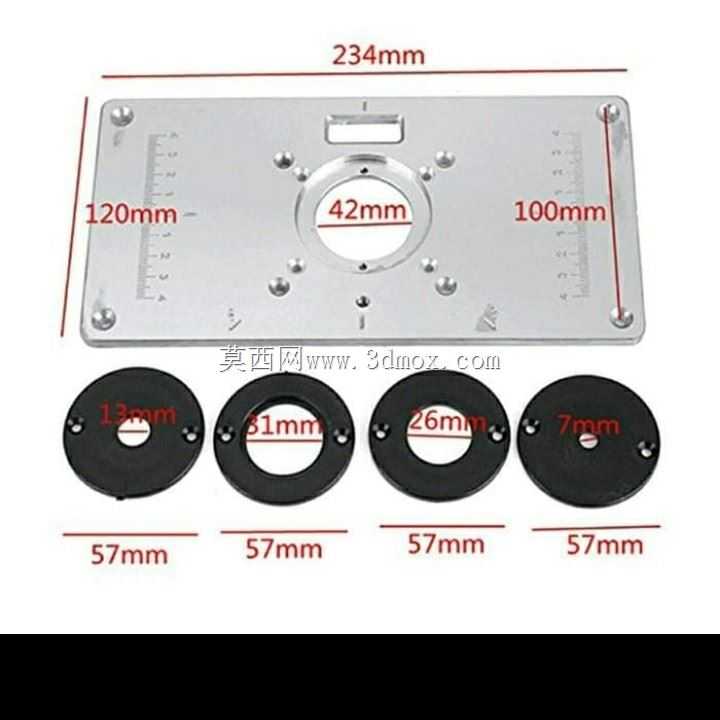

设计上主体承托板采用矩形平板结构，整体外形尺寸控制在234mm长、120mm宽的边界内，板身四角预留沉头安装孔位，可直接通过螺栓固定在刨床工作台的预设安装位上，安装时无需对原有工作台做二次打孔改造，适配市面多数同规格小型台式刨床的安装孔距。板身中心开设42mm直径的主排屑孔，正对刨床刀轴的出料侧，刨削产生的木屑可直接通过该孔洞落入下方集尘通道，避免木屑在工作台面堆积影响木料进给。板身两侧蚀刻有长度刻度，最小刻度间隔1mm，木料进给时可直接参照刻度快速定位加工长度，无需额外放置钢直尺测量，能有效提升小批量木作加工的对位效率。

配套的四件变径挡圈直径均为57mm，可根据不同加工场景的排屑需求，替换安装在主排屑孔位置，四件挡圈的内孔直径分别为13mm、31mm、26mm、7mm，适配不同宽度的刨刀、不同规格木料的加工排屑需求：加工窄料时更换小内孔挡圈，可缩小排屑孔的开放面积，避免窄木料端部卡入排屑孔出现顿挫；加工宽幅木料时使用大内孔挡圈，保障大刨削量下的排屑顺畅度。挡圈同样采用沉头螺丝固定，更换时无需拆解整个主板，仅需拧下挡圈固定螺丝即可快速替换，适配不同加工工序的快速切换需求。板身表面做了硬质阳极氧化处理，摩擦系数低，木料进给时阻力更小，同时耐磨性能优于普通铝板，长期使用后表面不易出现划痕凹坑，能持续保持承托面的平面度，避免因板面变形导致木料刨削面出现凹凸、斜度误差。
