手提式20升方形塑料储液容器结构设计

这款20升容量的方形塑料储液容器，主要面向民用清洁、化工试剂分装、户外储水、车用尿素加注等多场景的液体储运需求，日常在汽修门店、家庭清洁储物、户外露营装备配套、小型化工分装环节都能见到这类容器的身影，相比传统圆形桶，方形结构在堆码、仓储空间利用上有天然优势，同容积下方形结构的托盘堆码密度能提升近两成，非常适合批量仓储与干线运输环节使用。

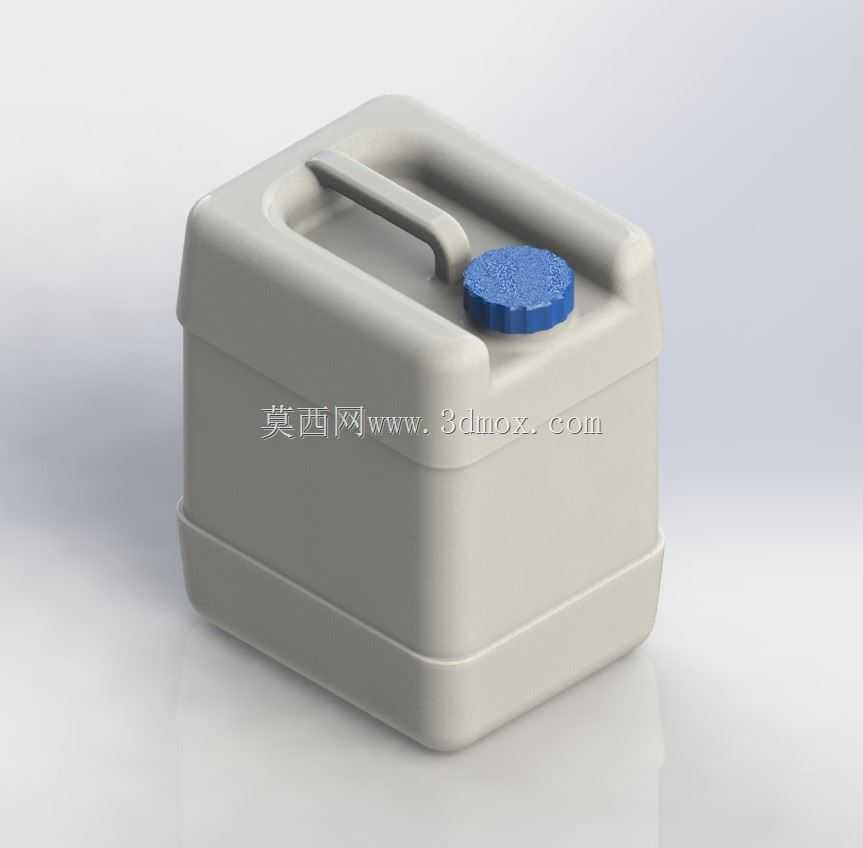

从功能特性来看，容器顶部集成了一体化注塑成型的手提握把，握把做了内凹圆弧过渡，握持时受力均匀，满液状态下单人手提不会出现硌手的问题，握把与桶身采用一体化熔接结构，避免了额外装配把手带来的脱落风险，长期使用的结构强度更有保障。顶部加注口采用标准螺纹配合蓝色密封旋盖，旋盖内侧预置密封胶圈，拧紧后可实现倒置不渗漏的密封效果，加注口的口径适配常规漏斗、加注枪的使用尺寸，日常加注液体时不会出现洒漏问题，旋盖表面做了竖向防滑筋，即使手上沾有油污或者水渍也能轻松拧开，不需要额外借助工具。

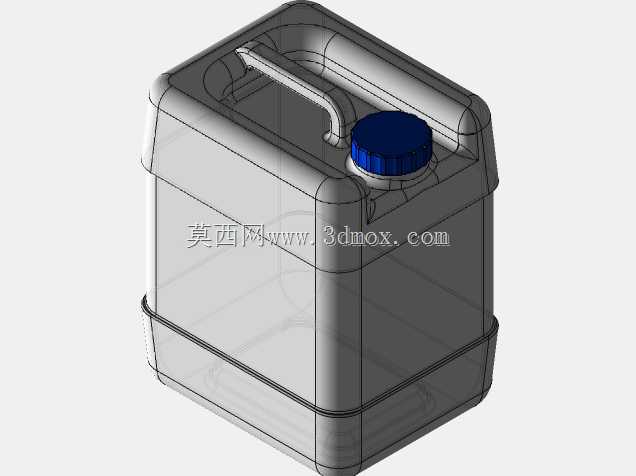

设计过程中首先考虑的是塑料吹塑成型的工艺可行性，桶身所有转角位置都做了大圆弧过渡，没有尖锐直角结构，一方面避免吹塑成型时出现壁厚不均、应力集中的问题，另一方面日常使用过程中即使受到磕碰，圆弧结构也能有效分散冲击力，降低桶身开裂漏液的风险。桶身下半部分做了一圈内凹的加强筋结构，既可以提升桶身整体的环向刚度，满液状态下搬运时不会出现桶身鼓胀变形的问题，同时这圈加强筋也可以作为堆码时的定位结构，上层容器的底部刚好可以嵌入下层桶的加强筋位置，多层堆码时不会出现滑移倾倒的问题，堆码高度可达四层，满足常规仓储堆高的使用要求。

尺寸设计上，20升的额定容积对应桶身的外部长宽尺寸控制在300毫米左右，整体高度含盖不超过350毫米，这个尺寸刚好适配常规家用储物柜、车载储物格的空间边界，平放时不会超出常规货架的层板深度，竖放时也能放入大多数车辆的后备箱侧储物格。握把的内空尺寸预留了足够的手部操作空间，即使佩戴劳保手套也能顺利伸入握持，不会出现卡手的问题。桶身底部做了微凸的支撑脚结构，四个支撑脚将桶底主体抬离接触面约3毫米，即使放置在有少量积水或者污渍的地面，也不会让桶底整体沾附污渍，同时支撑脚的平面度经过调校，放置在水平台面上时不会出现晃动摇摆的问题。

从材料选型的适配性来看，这款结构适配HDPE食品级吹塑原料生产，生产时可以根据盛装介质的不同调整原料配方，盛装饮用水、食品类液体时采用食品级原料，盛装弱酸碱化工试剂时可以选用耐化学腐蚀的改性HDPE原料，结构本身不需要做大幅调整就能适配不同的使用场景。桶身侧面预留了足够的平整贴标区域，方便粘贴产品标识、介质说明、安全警示标签，贴标区域做了微磨砂处理，标签粘贴后不容易起翘脱落。

实际使用过程中，这类容器的空桶重量控制在800克左右，兼顾了结构强度与轻量化要求，空桶堆叠时可以互相嵌套，嵌套后整体高度仅为原高度的三分之一，空桶返程运输时能大幅节省储运空间，降低物流成本。桶身的壁厚做了梯度设计，受力较大的握把位置、底部支撑位置壁厚适当加厚，桶身主体位置壁厚均匀控制在1.5毫米左右，既保证了整体结构强度，也不会造成原料的浪费，有效控制生产制造成本。
