手提式20升方形塑料储液加仑桶结构

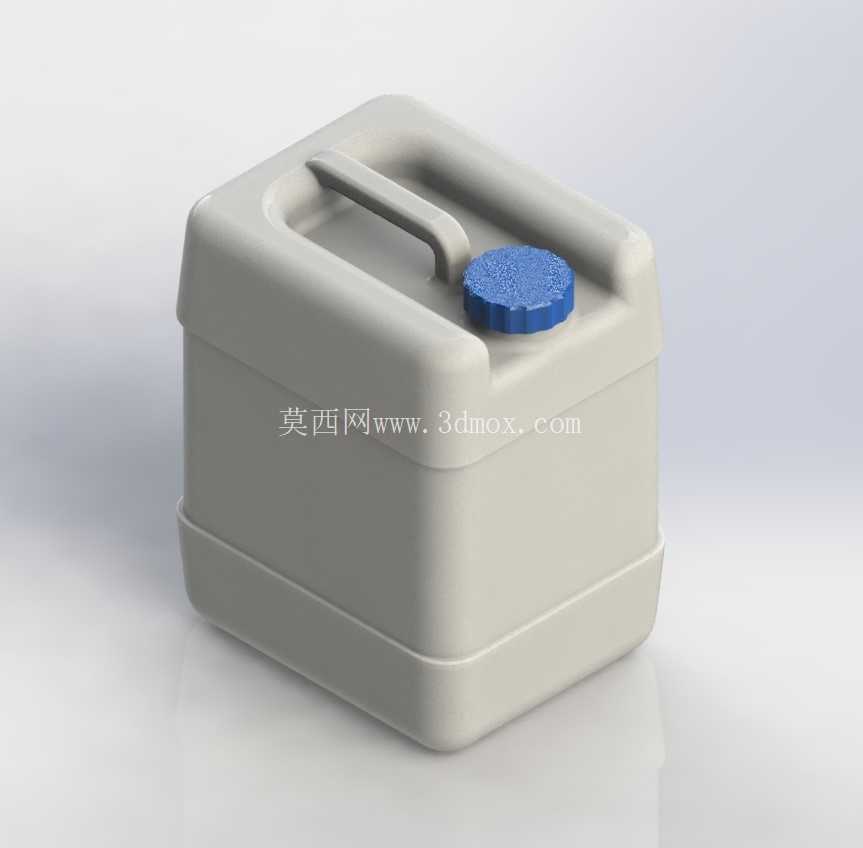

这款20升容量的方形塑料储液桶，是工业流体储运场景里非常常见的通用容器，日常在车间切削液周转、户外作业净水携带、农用药剂分装、餐饮行业废液收纳等场景都能见到它的身影。不同于传统圆形加仑桶的结构，这款产品采用近似正方体的外形设计，核心思路是最大化利用储运空间——相同仓储面积下，方形桶的堆叠间隙比圆形桶减少近40%，不管是放在货车货箱码放，还是车间货架存储，都能有效提升空间利用率，同时方形侧壁在堆码时的贴合度更高，多层堆叠时的侧向滑移风险远低于圆桶，配合底部一圈内凹的定位止口，上层桶的底部可以刚好嵌入下层桶顶部的凹槽内，堆码三层时的整体偏移量能控制在2mm以内，完全满足常规公路运输的堆码稳定性要求。

桶身顶部集成的一体化提手是设计里的重点考量部分，提手采用内凹嵌入式结构，没有突出桶顶平面的结构，空桶堆叠时不会因为提手凸起产生间隙，同时提手的弧度完全贴合成年人手掌自然弯曲的形态，握持位置做了2mm的圆角过渡，装满20升液体时整桶重量约22公斤，提手的受力宽度达到35mm，能有效分散手掌承受的压强，长时间手提也不会产生明显的勒痛感。注液口设置在桶顶靠前的位置，采用大口径螺纹密封结构，蓝色旋盖的外圈做了密集的防滑齿纹，即使手上沾有油污或者戴薄劳保手套，也能轻松施加扭矩完成旋紧或开启操作，旋盖内部集成的密封胶圈可以实现IP67级的密封效果，桶身倾倒时不会出现液体渗漏，完全满足带液体短途转运的密封要求。

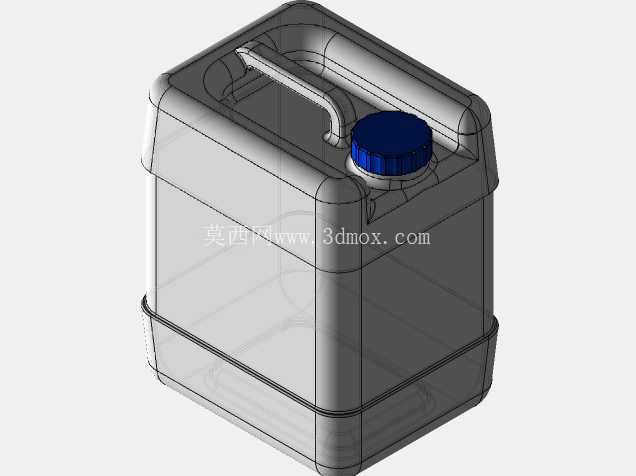

从结构强度设计来看，桶身侧壁做了三道环形的加强筋结构，不需要额外增加桶壁厚度就能提升侧壁的抗形变能力，装满液体后侧壁的鼓胀变形量控制在1.5mm以内，避免长期储液时桶身出现不可逆的蠕变胀形。桶底的加厚底座比桶身侧壁向外突出5mm，放置在地面时可以避免桶壁直接和地面摩擦，日常拖拽移动时磨损全部集中在加厚底座区域，有效提升桶体的使用寿命。整体壁厚采用渐变设计，提手、注液口螺纹、底座这些受力集中的区域壁厚比桶身主体厚1.2mm，在保证整体结构强度的前提下尽可能控制材料用量，兼顾结构可靠性与生产成本控制。

在安装与适配边界上，这款桶的外部长宽尺寸控制在290mm×290mm，总高度含盖为360mm，可以适配市面上绝大多数标准的20升桶放置架、车载固定位以及堆码托盘的卡槽尺寸，注液口的螺纹采用通用的工业粗牙标准，可适配常规的导流管、抽液泵接头，不需要额外定制转接件就能完成液体的抽取与加注作业。嵌入式提手的内空高度预留了80mm的握持空间，即使是手掌较大的操作人员也能顺利将手伸入提手下方完成提举动作，桶身的转角全部做了R15的圆角过渡，一方面可以降低注塑成型时的应力集中问题，避免转角处出现开裂，另一方面也能减少清洁时的卫生死角，冲洗时不容易残留污渍。
