等径直通PVC管路连接接头结构设计

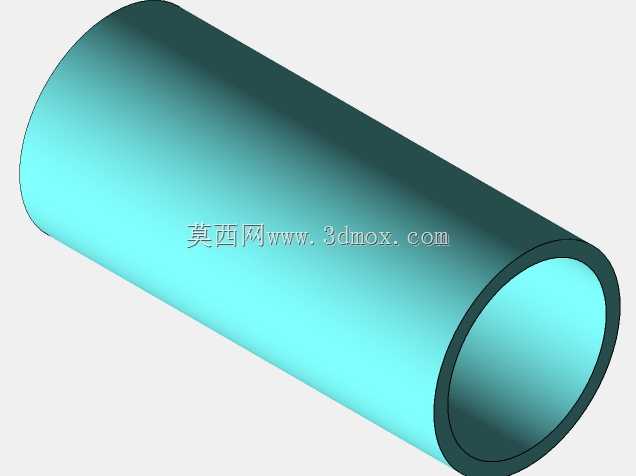

　　日常民用给排水、低压流体输送、家装水电布设、小型农用灌溉管路的布设场景里，等径直通接头是最常用的管路衔接零件，这款1英寸规格的PVC直通接头，核心作用是实现两段同公称通径的硬质PVC管材的轴向对接，保障管路的连通性与密封可靠性，避免流体输送过程中出现渗漏、脱管问题。从结构设计逻辑来看，这类直通接头采用等径圆筒式整体结构，整体为中空贯通形态，内壁通径与对接管材的外径做适配公差设计，接头两端的承口深度经过实际工况验证，既能够保证管材插入后有足够的粘接接触面积，配合PVC专用粘接剂使用时可以形成均匀的粘接密封层，又不会因为承口过深造成管材插入阻力过大、现场安装效率低下的问题。接头的壁厚设计参考硬质聚氯乙烯材料的力学性能参数，在1.

　　6MPa额定工作压力的工况下，壁厚取值可以满足环刚度要求，避免管路通水后因为内部水压造成接头鼓胀、开裂，同时外壁保持光滑圆柱面，没有多余的凸起结构，在暗埋敷设于墙体、地面垫层内时，不会因为结构棱角造成垫层应力集中，也能减少穿管布设时的阻力。实际安装过程中，这类直通接头不需要额外的紧固件辅助，只需要将对接的两根PVC管材端部做倒角处理，均匀涂抹专用粘接剂后插入接头两端承口，静置待粘接剂固化即可完成连接，相比金属螺纹接头，安装效率提升60%以上，同时聚氯乙烯材料本身的耐腐蚀性优异，在输送生活冷水、轻度腐蚀性低压流体时，不会出现锈蚀、结垢问题，长期使用的流通阻力不会因为内壁锈蚀出现明显上升。设计建模过程中，

　　需要重点控制承口与管材配合的公差带，承口内径尺寸要略大于管材外径0.1-0.2mm，既预留出粘接剂的填充间隙，又不会因为间隙过大造成粘接剂填充不均、密封失效；接头的内外壁同轴度需要控制在0.1mm以内，避免对接后两段管材出现轴向偏斜，造成管路布设不顺直、额外产生安装应力。接头的端面做平直处理，没有飞边、毛刺结构，安装时可以直观判断管材是否插入到位，当管材端部抵到承口内部的定位台阶时，即可确认插入深度符合要求，这个内部定位台阶的设计是这类直通接头的关键结构，既可以控制两端管材的插入深度一致，避免一端插入过深、一端插入过浅造成的连接强度不足，也能在粘接过程中阻挡多余的粘接剂流入接头内部管路，防止粘接剂固化后残留造成通径缩小、

　　流道堵塞的问题。从安装边界来看，这款1英寸规格的直通接头整体外径略大于同规格PVC管材的外径，在做管路暗埋开槽时，槽体宽度只需要比接头外径大5mm左右即可满足安装空间要求，不需要额外扩大开槽尺寸，能够减少家装施工的开槽工作量；接头整体长度控制在合理范围内，在管路需要短距离对接的场景下，不需要额外裁截过长的管材，适配现场复杂的布设空间。在实际工程应用中，这类直通接头除了给排水场景，也常用于电工穿线管路的对接，保护穿入的电线不会被管材断口划伤，同时阻挡水泥砂浆进入穿线管内部，保障后期穿线作业顺畅。建模时对所有过渡位置做微小圆角处理，避免尖锐棱角在运输、安装过程中划伤施工人员，也减少应力集中点，提升接头整体的抗冲击性能，避免低温环境下受到外力撞击出现开裂问题。
