等径直角PVC三通管路连接件结构设计

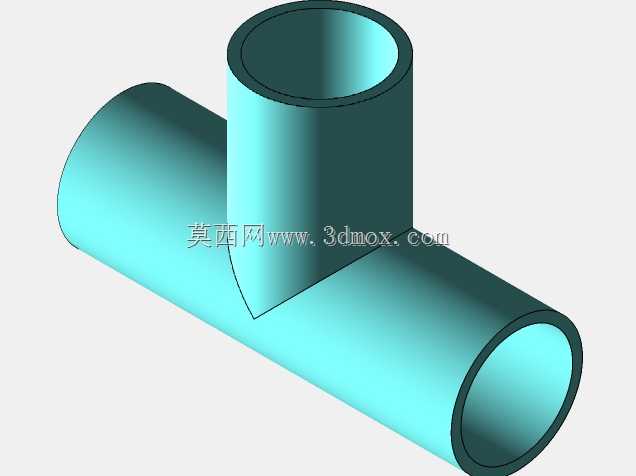

　　日常民用给排水、家装水路改造、小型工业流体输送场景里，等径三通是管路分流合流环节最常用的基础配件，这款PVC材质的直角三通，针对6分管路的接驳需求做了适配，三个接口的通径完全一致，可直接与同规格的PVC管材完成插接配合，无需额外做变径转接处理。从结构设计逻辑来看，这款三通采用正T型直角布局，横向贯通的两个接口保持同轴度公差控制在合理范围，垂直方向的接口与横向管路轴线呈90度夹角，三个接口的交汇位置做了圆弧过渡处理，避免直角拐角带来的流体阻力陡增问题，同时也能减少管路输送带颗粒流体时的物料淤积死角，降低长期使用后的管路堵塞概率。接口部分的壁厚做了梯度设计，插接端的壁厚略低于主体加强段，既保证管材插入时的配合间隙符合粘接工艺要求，

　　又能让主体承压段满足常规低压流体输送的强度需求，避免通水后出现接口开裂、渗漏的问题。实际安装过程中，这款三通的安装边界需要提前预留操作空间，横向管路两端的管材插入深度要匹配接口的承插长度，垂直方向的接口接驳时要注意与横向管路的垂直度偏差，避免强行插接带来的装配应力，长期使用下应力集中位置容易出现开裂渗漏。不同于金属三通的螺纹连接方式，PVC三通采用粘接工艺，安装时需要对管材插接位置做清洁打毛处理，均匀涂抹专用粘接剂后快速插入定位，预留足够的固化时间再进行通水测试。这款三通的主体内外壁都做了光滑处理，内壁的粗糙度控制在较低水平，流体通过时的沿程阻力更小，输送清水类介质时不会产生明显的压损，也不容易在管壁附着水垢、生物膜，

　　降低后期管路维护的频次。在民用家装场景中，这类三通常被用于卫生间、厨房的冷热水路分流，或是阳台排水管路的分支接驳；在小型工业场景里，也可用于低压化工流体、循环冷却水的管路布设，聚氯乙烯材质本身具备不错的耐酸碱腐蚀性能，适配多数常规弱腐蚀介质的输送需求，相比金属管件重量更轻，现场搬运、安装的劳动强度更低，切割、调整也更为便捷。设计建模过程中，需要重点关注三个承口的同轴度、垂直度公差，交汇位置的圆角过渡不能出现壁厚突变，否则注塑生产时容易出现缩痕、气泡等缺陷，影响成品的承压能力；承口的内径尺寸要匹配对应规格PVC管材的外径公差范围，过松会导致粘接后密封性能不足，过紧则会造成插接困难，甚至顶裂承口部位。另外，三通的三个端面都做了平整处理，

　　与管材插接后端面能与管材的定位台阶紧密贴合，避免粘接剂填充不足留下渗漏缝隙。在管路系统排布时，这款三通的位置要尽量避开长期受外力拉扯的点位，如果是埋墙安装，要在三通位置预留足够的混凝土填充空间，避免墙体沉降带来的管路剪切力直接作用在三通本体上；明装场景下，距离三通接口10到15厘米的位置需要加装管卡固定，减少管路震动带来的接口松脱风险。从流体力学角度考量，正三通的局部阻力系数略高于斜三通，但在直角转向分流的场景下，正三通的空间占用更小，管路排布更为规整，适合安装空间局促、管路走向需要直角转向的点位，这款三通的直角结构刚好适配这类场景的安装需求，三个接口的长度一致，现场施工时不需要额外区分进出口，任意接口都可作为进水或者出水端使用，降低现场施工的选型、安装难度。
