适配meccano链条的3D打印轨距链轮传动组件

　　这套传动组件的核心设计目标，是解决小型桌面传动场景下meccano规格链条的适配问题，尤其适配桌面级3D打印设备的改装、小型机械教具制作、微型输送机构搭建这类对安装空间、传动精度有明确要求的场景。日常做小型自动化演示装置、机械结构教学模型时，常遇到标准链轮采购周期长、规格不全、无法适配现有meccano链条的问题，这套可3D打印的链轮组件刚好填补了这个空白，不需要额外开模，用常规FDM打印设备就能快速制作出适配的传动零件。

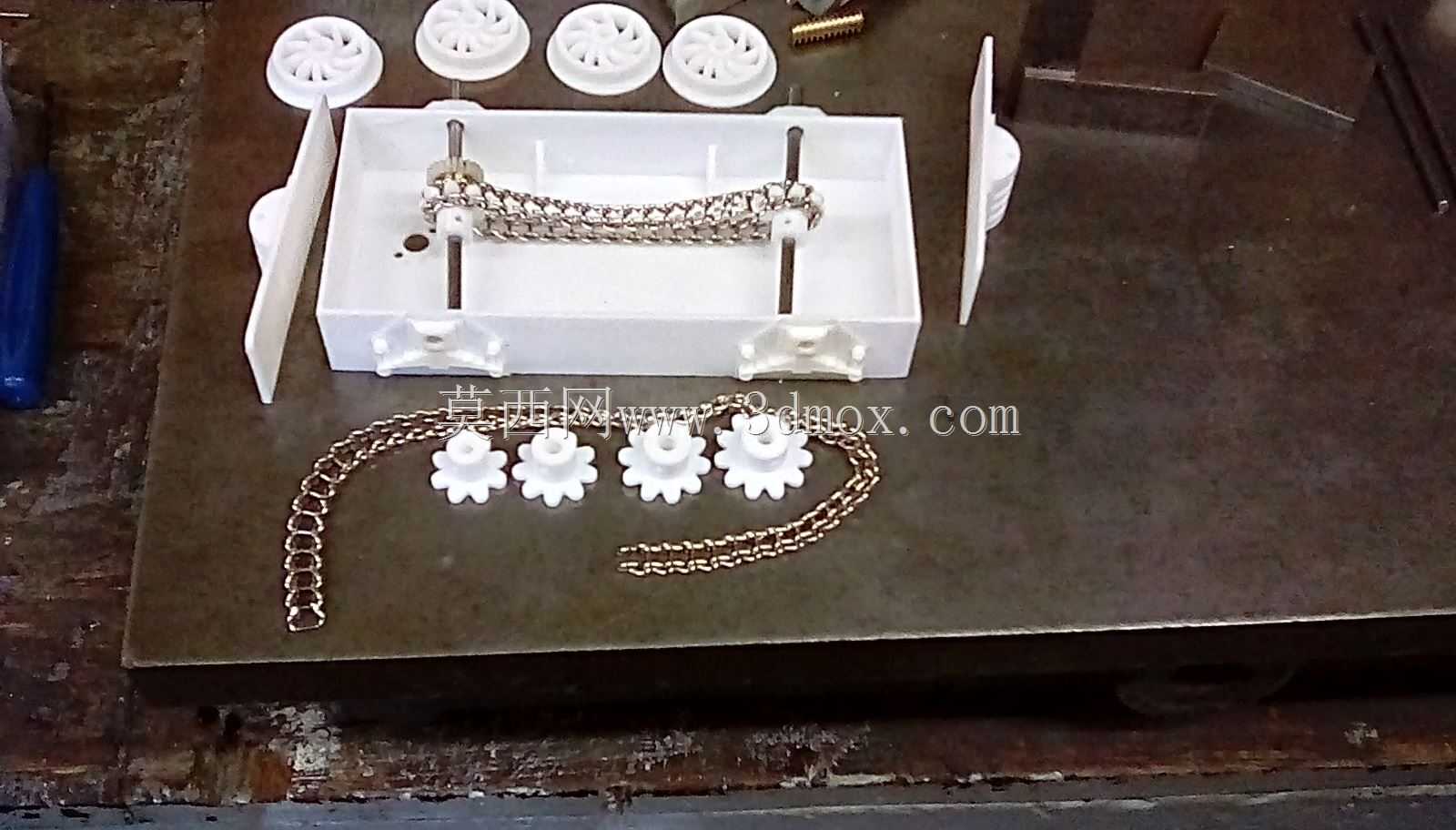

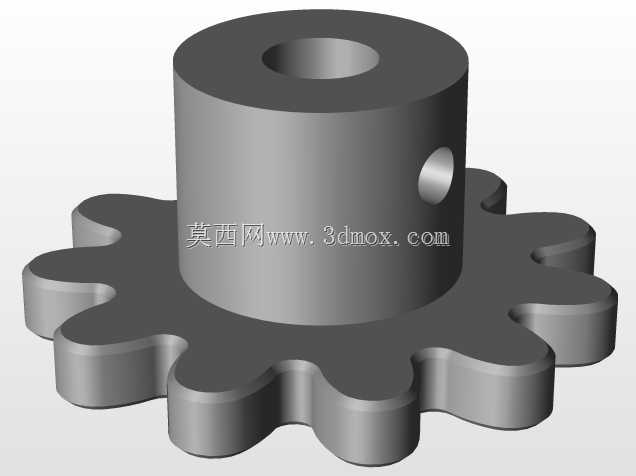

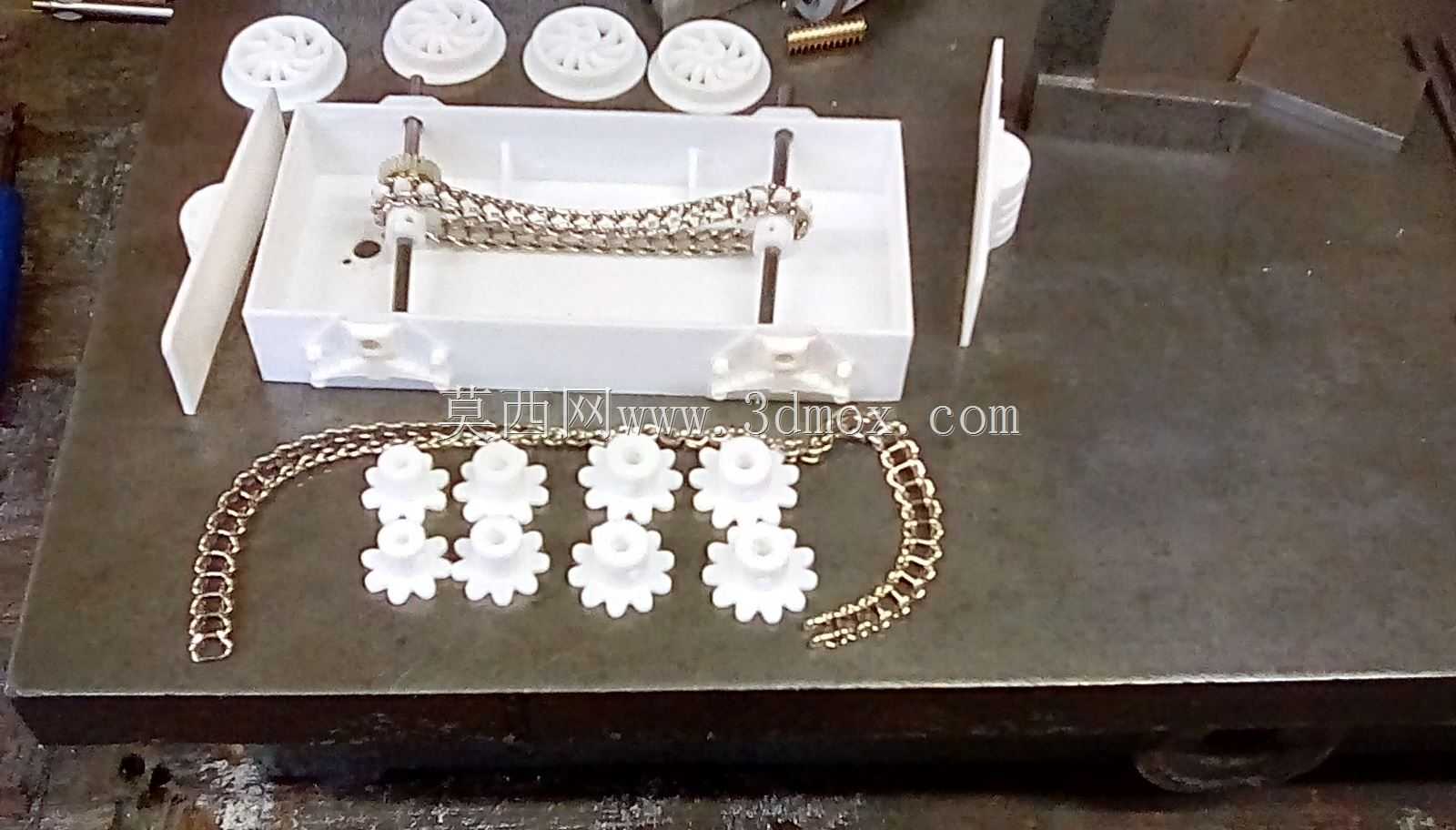

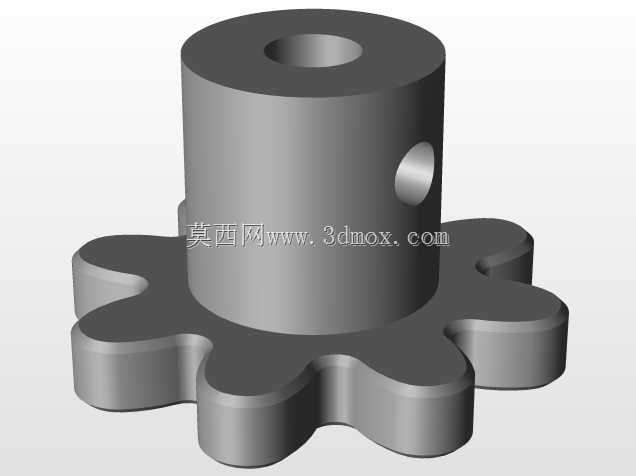

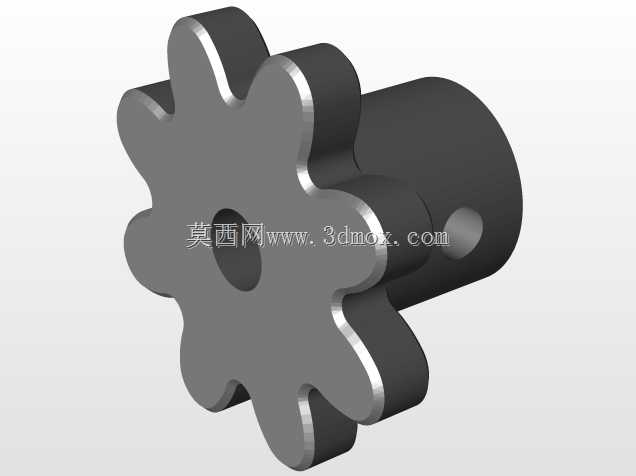

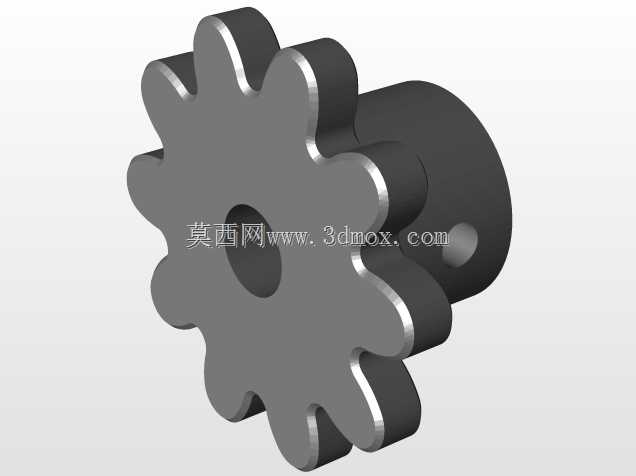

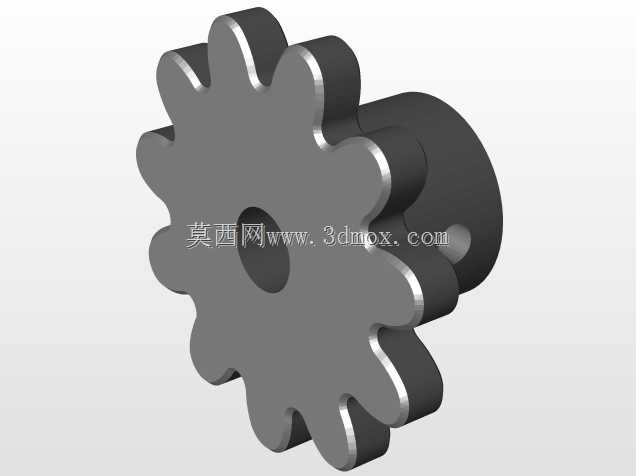

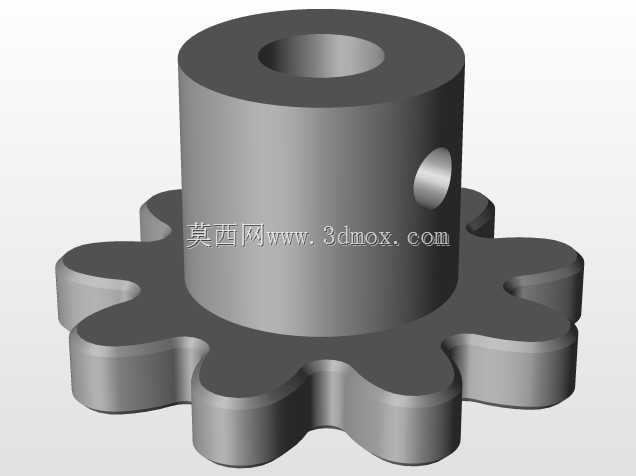

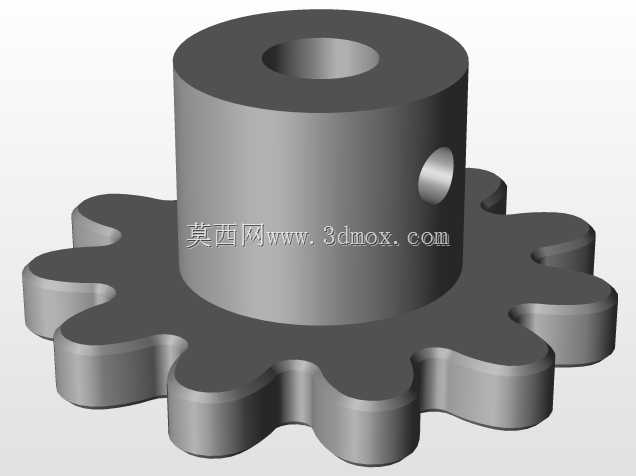

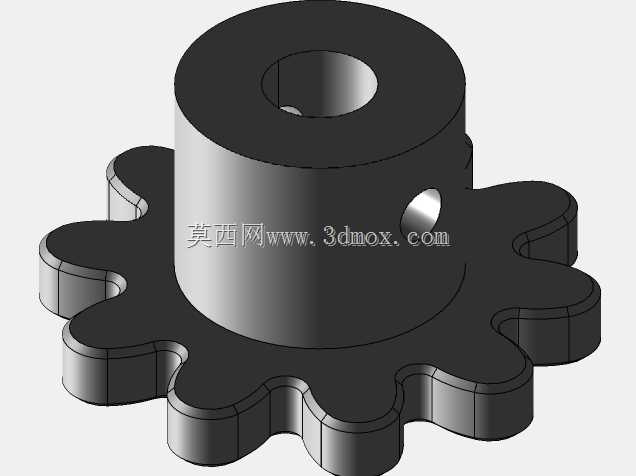

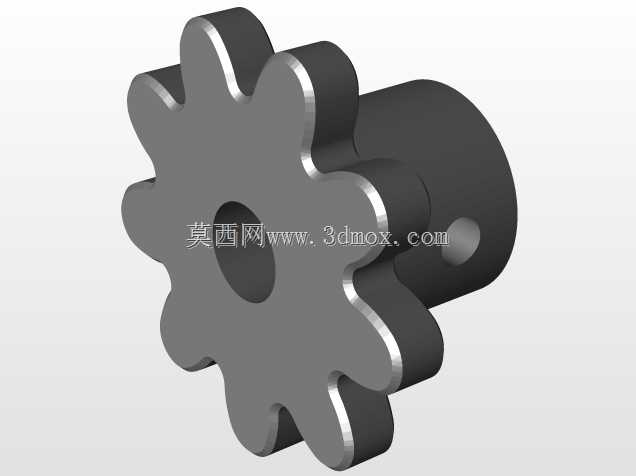

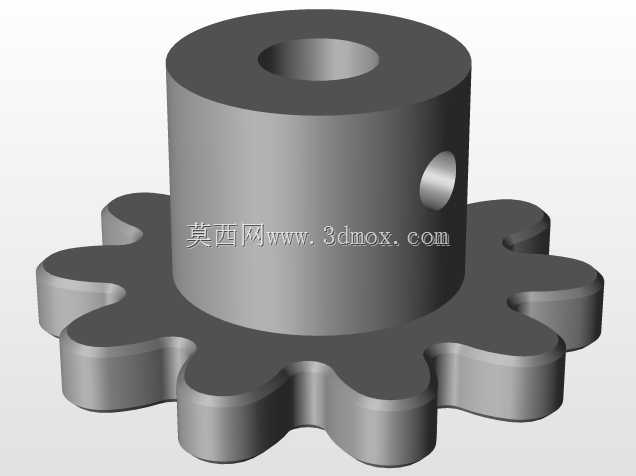

　　设计阶段首先围绕meccano链条的啮合参数做实测校准，针对直径1mm的钢丝链环结构，在链轮齿形的啮合位置预留了0.1mm的周向间隙，既避免了打印件精度误差导致的卡链问题，也不会因为间隙过大出现传动跳齿、链条晃动的情况。整套组件包含4种不同尺寸的链轮，可根据实际传动比需求灵活搭配，适配的链条辊轮部分做了齿形修形，滚动啮合过程中不会出现硬摩擦，传动运行时的顺畅度表现优异，长时间运行也不会出现过度磨损的问题。

　　从安装边界来看，配套的链轮安装轴孔适配常规小型传动轴，配套的安装基座可直接固定在标准间距的型材框架或者3D打印的设备壳体上，针对ender pro这类常见桌面3D打印机的4.715轨距参数，还配套了对应的安装适配结构，不需要额外做二次打孔或者结构修改就能直接装配。链轮的齿形设计充分考虑了3D打印的工艺特性，不需要添加支撑就能直接打印成型，齿面的成型精度完全满足啮合要求，打印完成后只需要简单去除毛边就能直接投入使用。

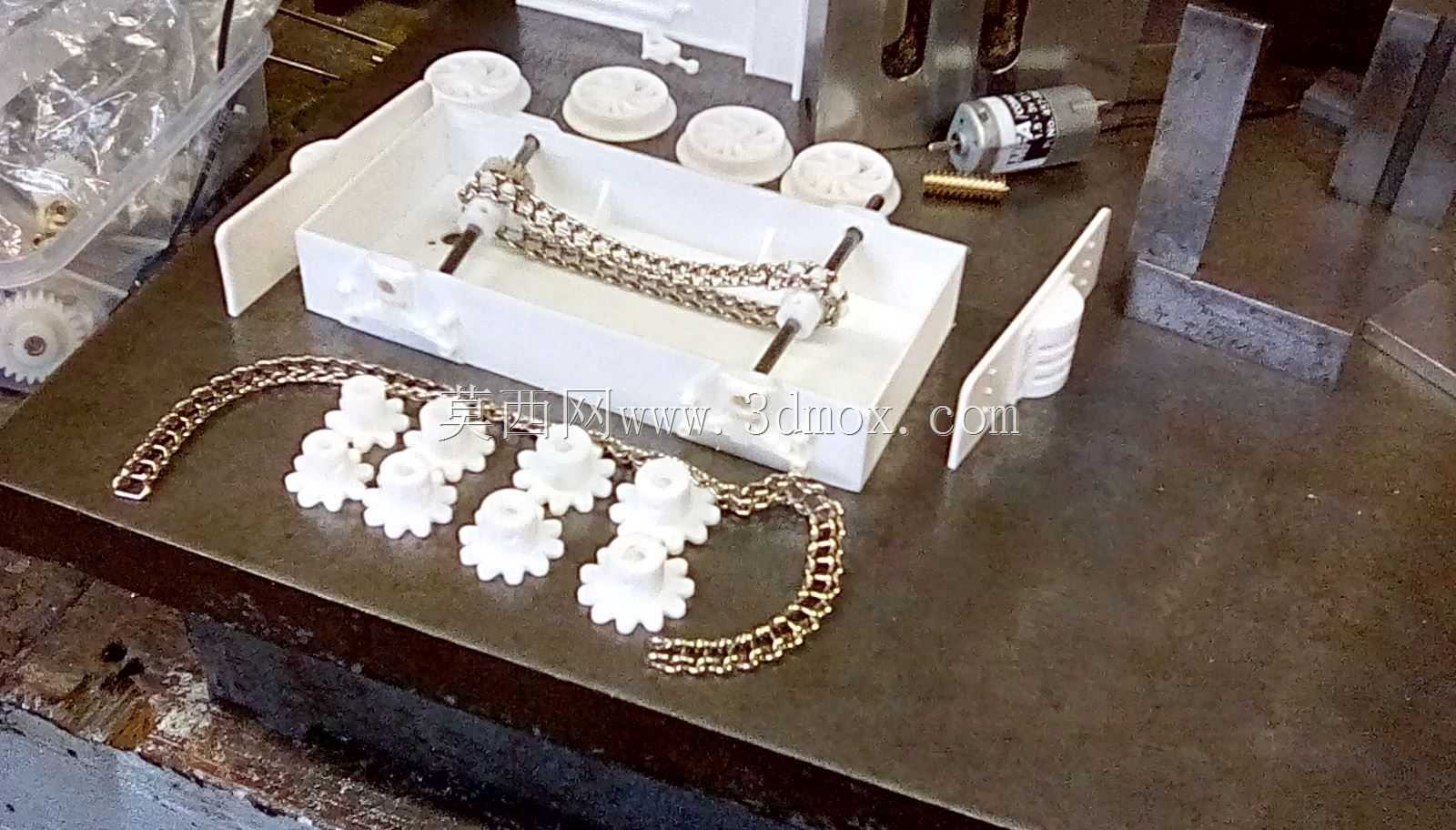

　　实际使用场景中，这套传动组件既可以用来搭建小型桌面传送带的动力传输部分，也可以作为机械教学模型里的链传动演示部件，还能用来改装小型3D打印机的运动传动结构，替换原有同步带传动来获得更大的传动扭矩。不同尺寸的链轮可以组合出多种传动比，搭配标准meccano链条就能快速搭建出不同长度的传动路径，安装基座的定位结构可以保证两个链轮的中心距精度，避免链条运行过程中出现偏磨、掉链的问题。链轮的节圆直径、齿顶圆尺寸都经过实际装配验证，和链条的啮合深度刚好满足传动要求，不会出现啮合过深导致的运转阻力过大，也不会因为啮合过浅出现脱链问题。
