四旋翼航拍飞行器结构设计方案

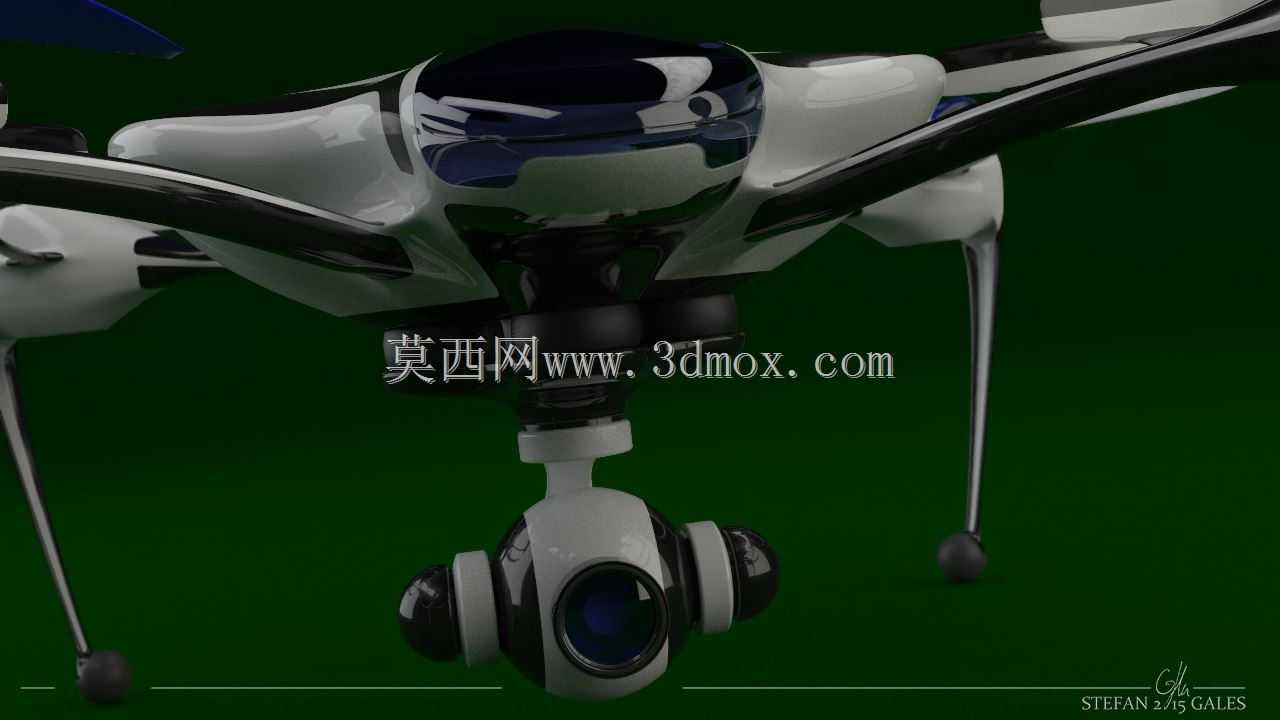

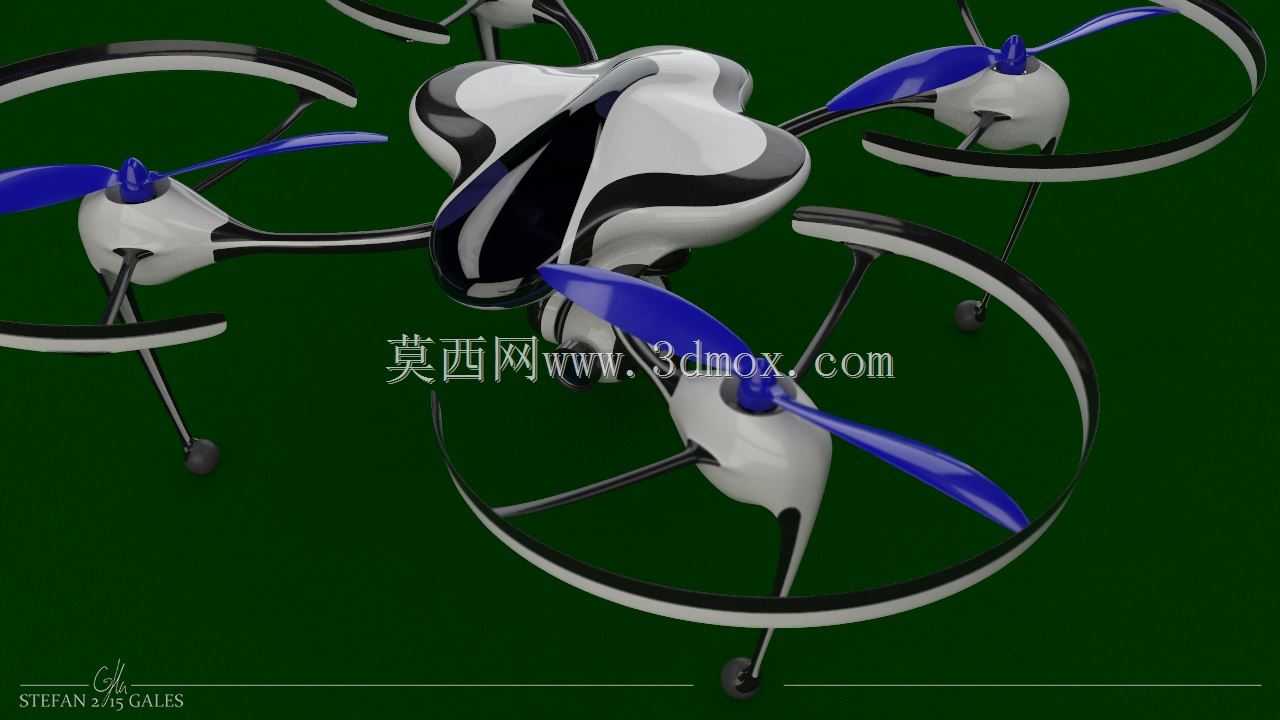

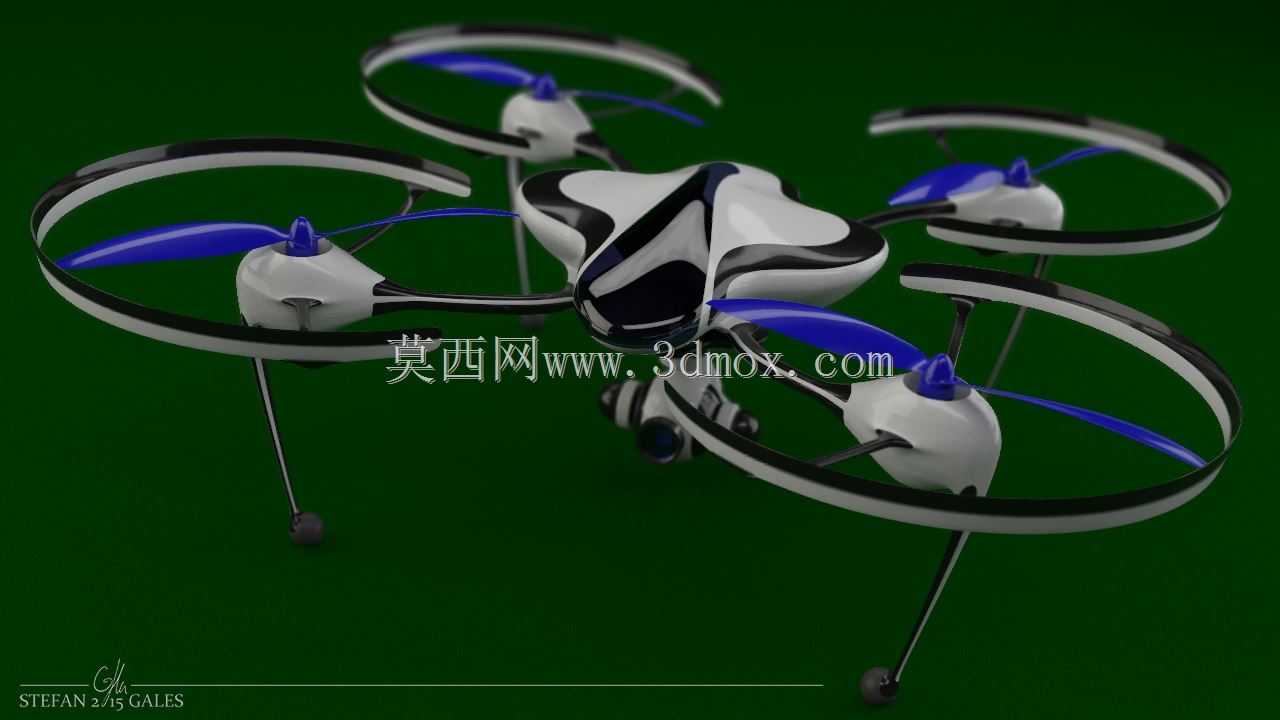

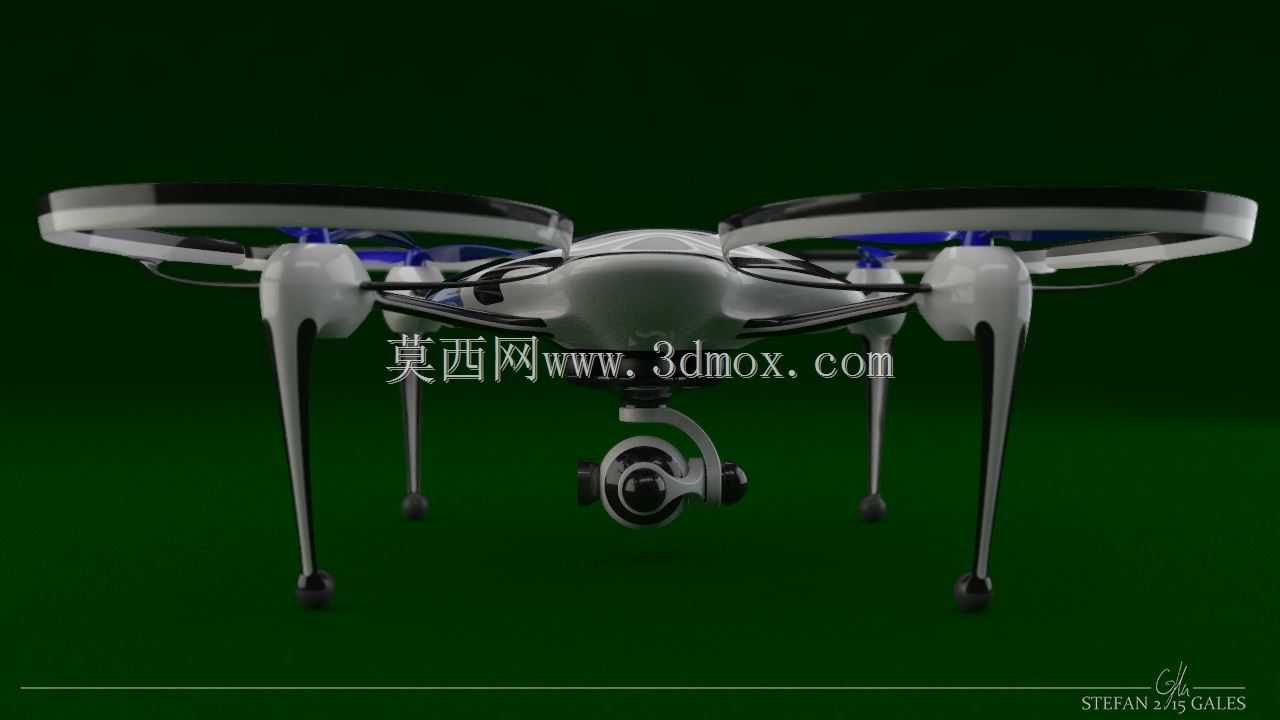

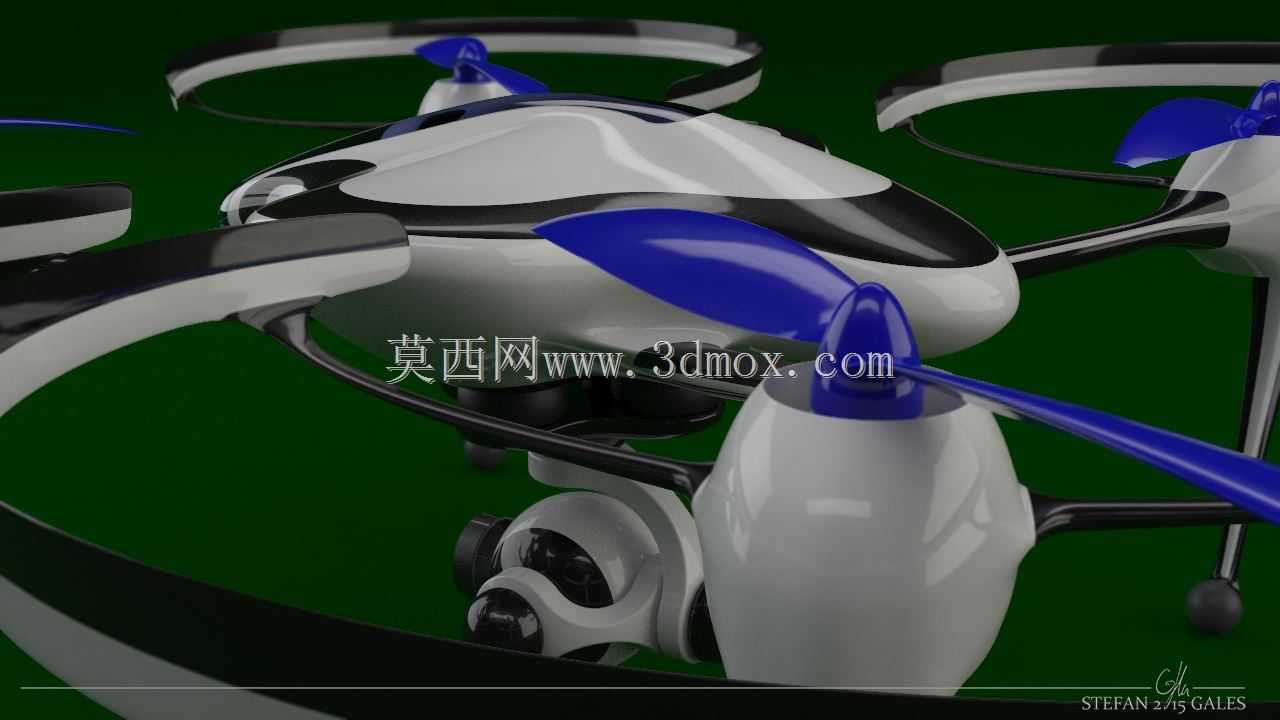

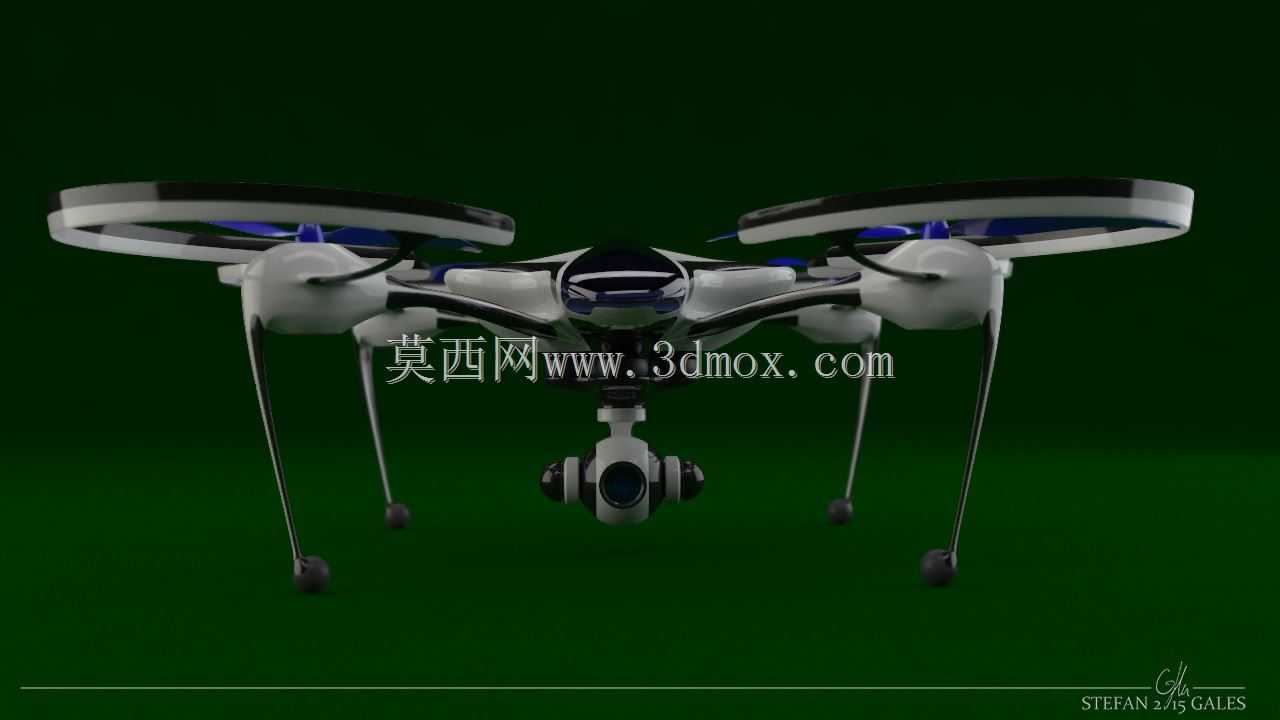

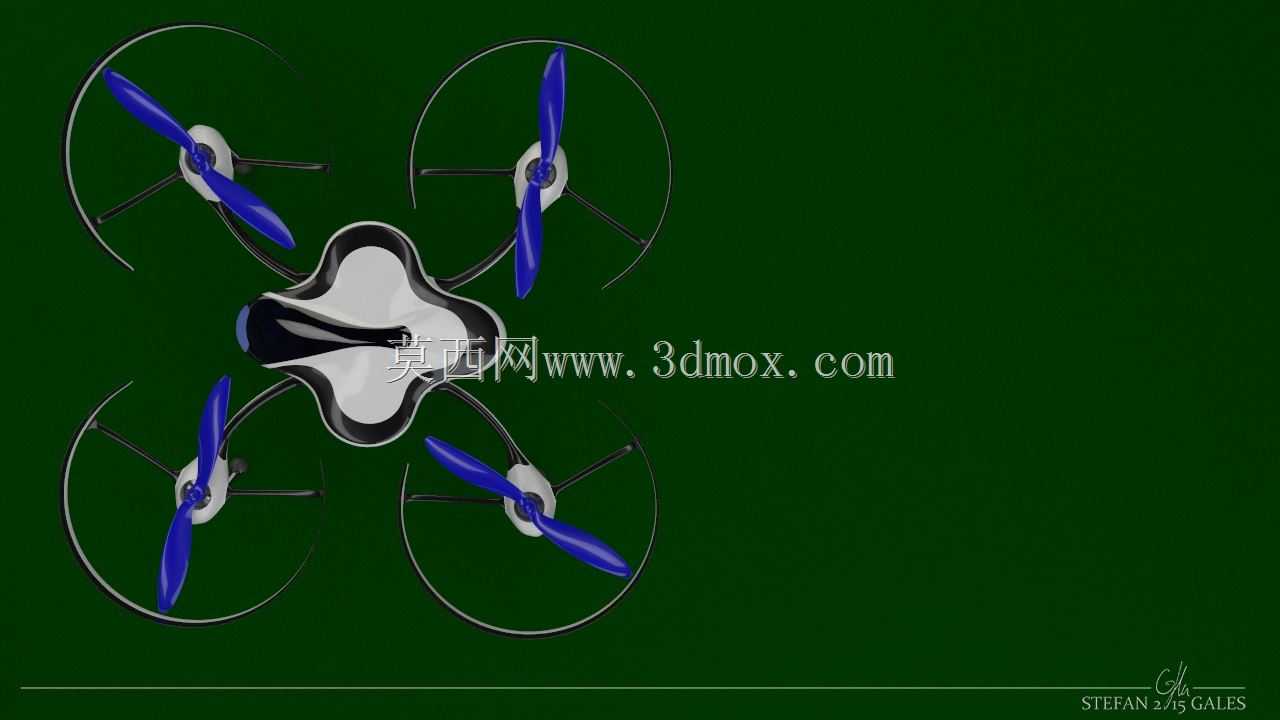

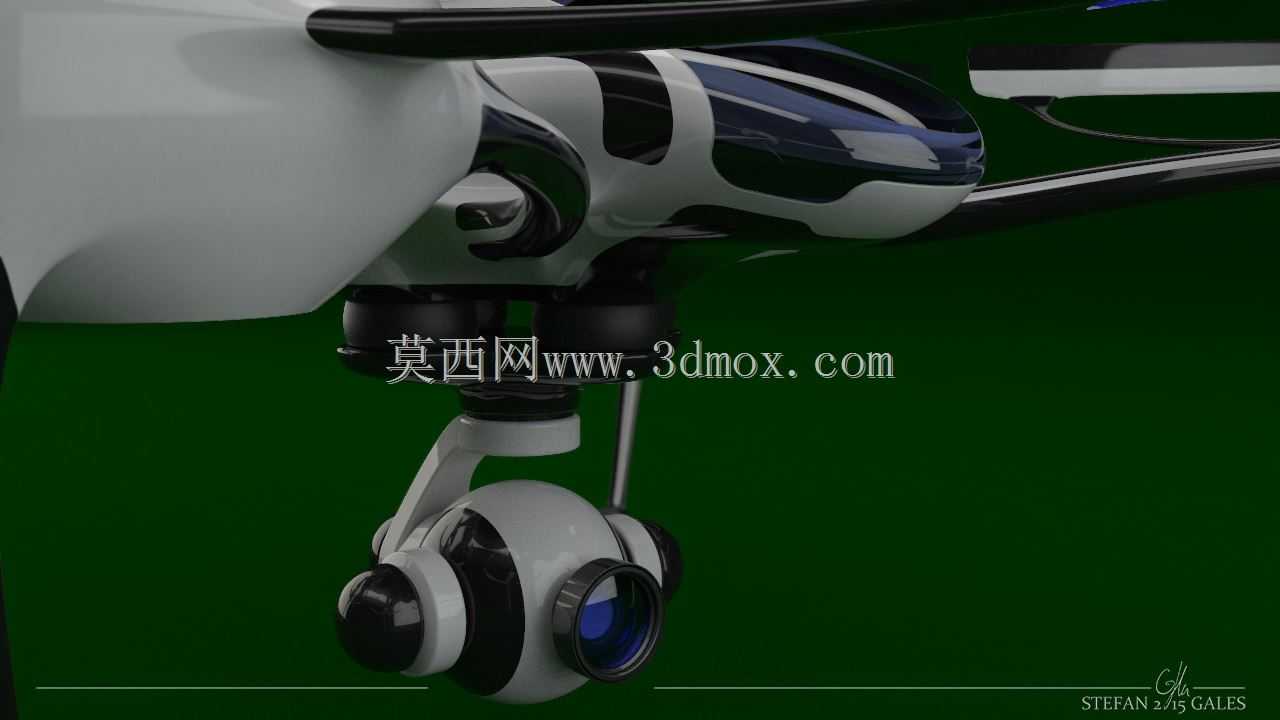

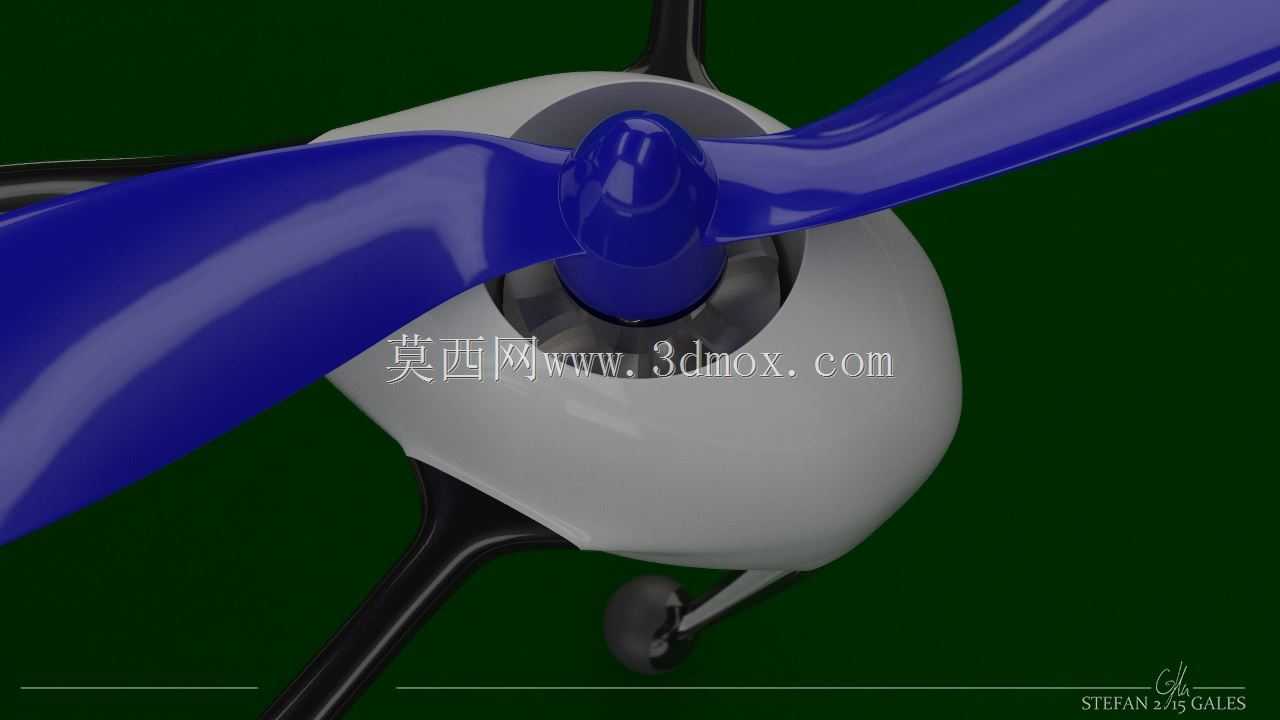

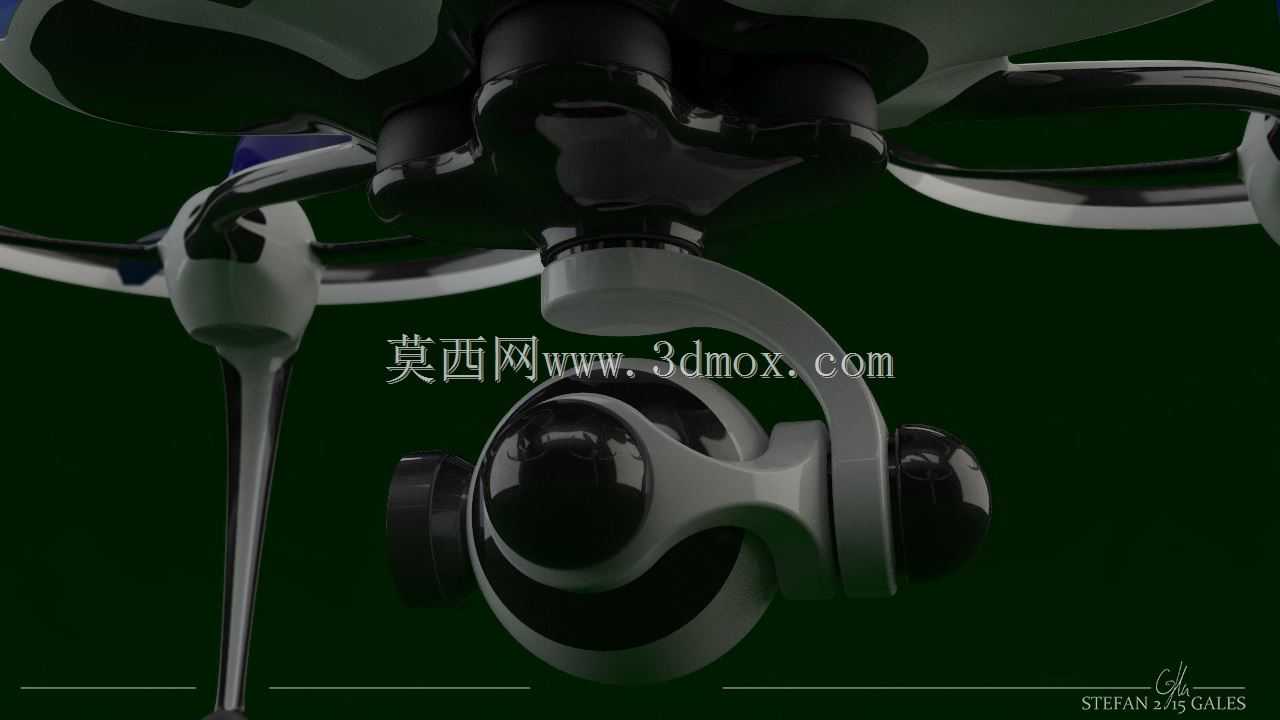

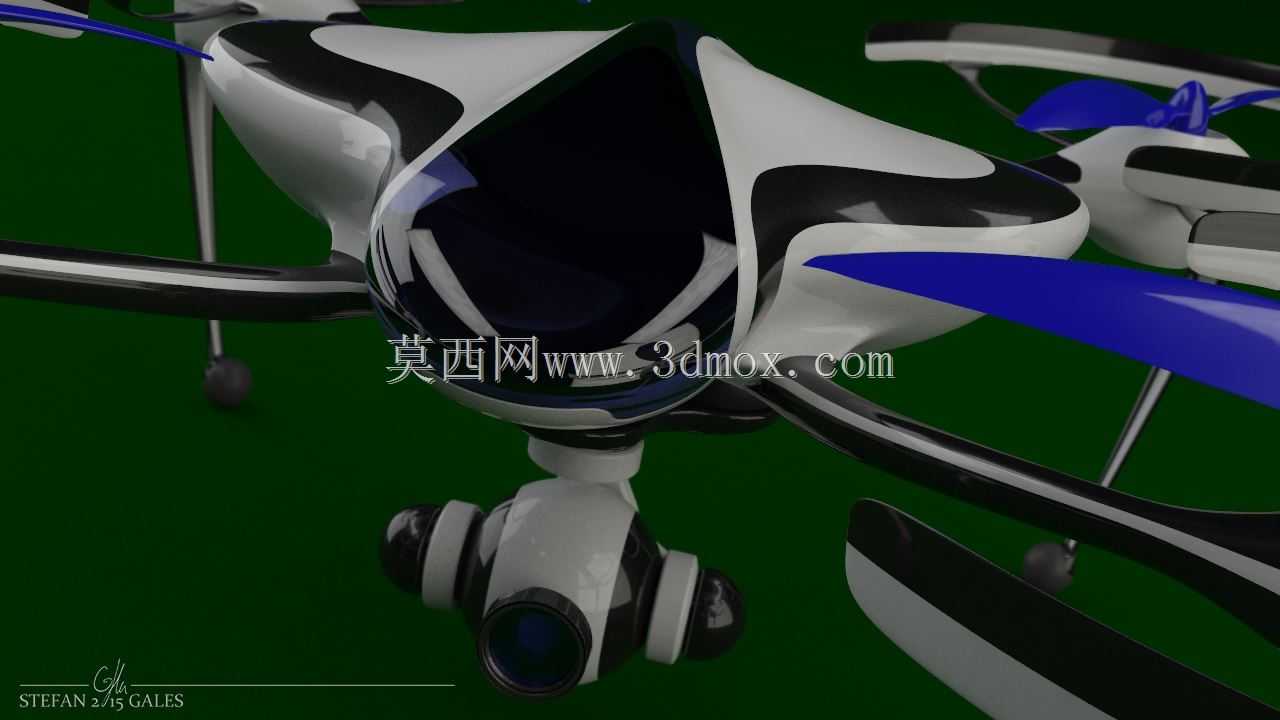

这款四旋翼飞行器的机架采用中心对称布局设计，核心载荷舱位于整机几何中心位置，四个机臂从中心舱体向外等角度延伸，机臂末端预留电机安装座，可适配常规22系列外转子无刷电机，螺旋桨采用两叶快拆结构，桨尖与防护圈内壁预留2mm安全间隙，避免飞行过程中桨叶剐蹭防护结构引发射桨风险。中心舱体采用上下合盖式结构，内部预留飞控板、电池、图传模块的安装位，舱体侧壁预留走线槽，可将电调信号线、电源线规整收纳，避免飞行过程中线材晃动干扰飞控传感器采样。机臂与中心舱的连接采用卡扣加螺丝双重固定结构，既保证日常收纳时可快速拆卸机臂减小收纳体积，又能在飞行时提供足够的连接刚度，避免大机动动作下机臂震颤影响飞行稳定性。防护圈采用轻量化圆弧结构，通过三根细支杆与机臂末端连接，在发生轻微碰撞时可通过支杆的微小形变吸收冲击能量，避免冲击力直接传递到电机座导致电机轴弯曲。从实际应用场景来看，这类小型四旋翼飞行器可适配低空近景航拍、小型场地巡检、青少年科创教学等场景，整机起飞重量控制在500g以内，对起降场地要求极低，平整的硬质地面即可完成起降操作。设计过程中重点考虑了整机的重心配平，电池安装位位于中心舱正下方，可通过调整电池前后位置将整机重心校准到旋翼平面的几何中心，降低飞控的姿态修正负担，提升悬停状态下的续航表现。机臂采用等长设计，单个机臂长度从中心到电机轴的距离为120mm，整机对角电机轴间距为280mm，防护圈外径为300mm，整机高度（含起落架）为85mm，起落架采用弧形弹性结构，降落时可缓冲垂直方向的冲击，避免舱内电子元件受震动损坏。螺旋桨的翼型采用低速高升力设计，在3S锂电池供电下，单电机拉力可达350g，整机总拉力冗余超过1.5倍，可应对3-4级风下的稳定飞行需求。中心舱上盖预留相机安装位，可适配重量在30g以内的微型广角相机，相机视角向下倾斜15度，可获得较好的航拍取景范围，同时不会被前方机臂和螺旋桨遮挡画面。
