挖掘机配套木材劈裂作业属具结构设计

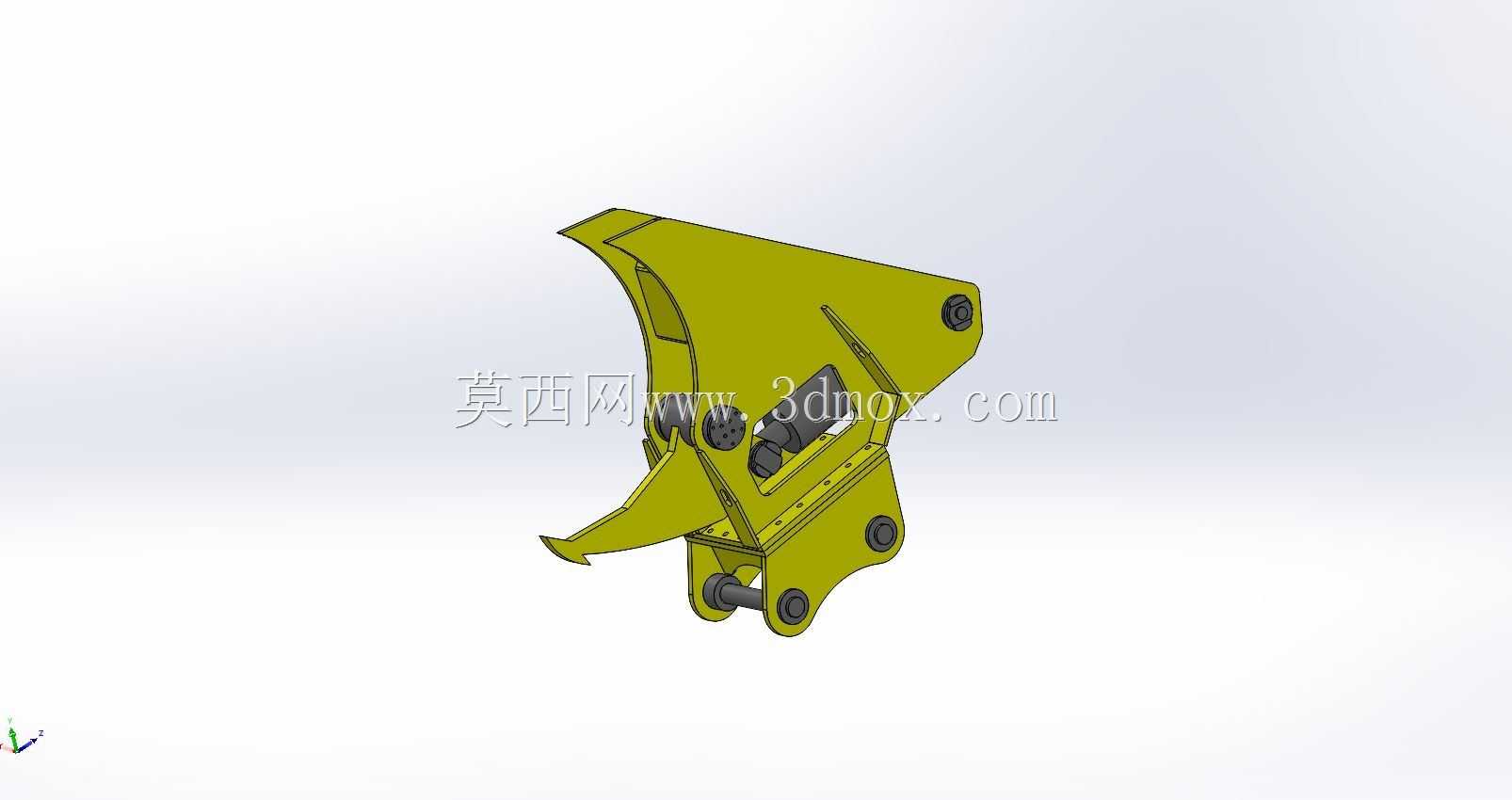

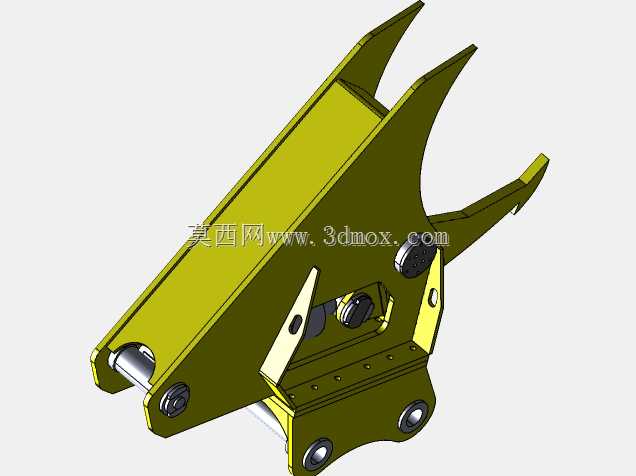

这款属具是为挖掘机前端作业开发的专用劈木装置，主要适配林区采伐现场、木材加工厂原料预处理、园林绿化残枝处理、灾后倒伏木清理等场景，替代传统人工持斧劈柴、固定式劈木机的作业模式，借助挖掘机的液压动力与移动灵活性，大幅提升大直径原木、硬杂木的劈裂处理效率，降低人工作业的安全风险。从结构设计来看，整体采用高强度合金钢板焊接成型，主体承力板做了加厚处理，刃口部位采用嵌入式耐磨合金钢材质，刃角经过反复校核，既能保证切入木材时的锋利度，又能避免硬木冲击下出现崩刃、卷刃问题，刃口的弧形过渡设计可以在劈裂过程中顺着木材纹理导向，减少劈裂阻力，降低液压系统的负载冲击。安装端完全匹配挖掘机标准快换接头的连接尺寸，上下铰接点的孔位公差、销轴直径都按照主流中小吨位挖掘机的前端属具安装边界设计，不需要对挖掘机原有动臂、斗杆结构做任何改装，直接通过快换接头即可完成换装，整个换装过程不超过十分钟，作业人员不需要额外加工转接件。装置的液压管路接口预留了标准快插接头，直接对接挖掘机的辅助液压油路即可获取动力，内置的液压油缸做了双向密封处理，适配挖掘机常规的系统工作压力，劈裂推力经过匹配计算，足以应对直径40厘米以内的硬杂木劈裂作业，油缸的行程设计兼顾了大直径木材的劈裂深度需求，同时避免活塞伸出超程带来的结构损坏。整体外形做了紧凑化处理，作业时不会和挖掘机斗杆、动臂发生运动干涉，侧面的加强筋板按照受力路径布置，在劈裂硬木出现偏载受力时，能够将载荷均匀分散到主体承力结构上，避免局部应力集中导致的焊缝开裂、板件变形问题。前端的弧形挡料结构可以在劈裂过程中限制木材的侧向滑移，不需要人工额外扶持固定木材，作业时操作人员在驾驶室内即可完成全部操作，劈裂后的木段会顺着弧形板面自然滑落，不会卡在属具结构上，减少了作业中途清理卡料的频次。在实际作业中，这款属具可以跟随挖掘机进入地形复杂的林区作业点，不需要额外牵引固定式劈木设备，也不需要外接电源，单台设备配合一名操作人员即可完成从原木抓取对位到劈裂出料的全流程，相比传统作业模式效率提升五倍以上，尤其适合零散分布的木材处理作业场景，在山区林地清理、造林剩余物处理、生物质能源原料预处理环节都有很强的适配性。结构上没有冗余的复杂部件，日常维护只需要定期检查铰接点润滑、刃口磨损情况、液压管路密封状态即可，维护成本极低，耐磨刃口采用螺栓固定结构，磨损后可以快速更换，不需要整体更换属具主体，进一步降低了长期使用成本。
