履带式液压挖掘机整机结构设计方案

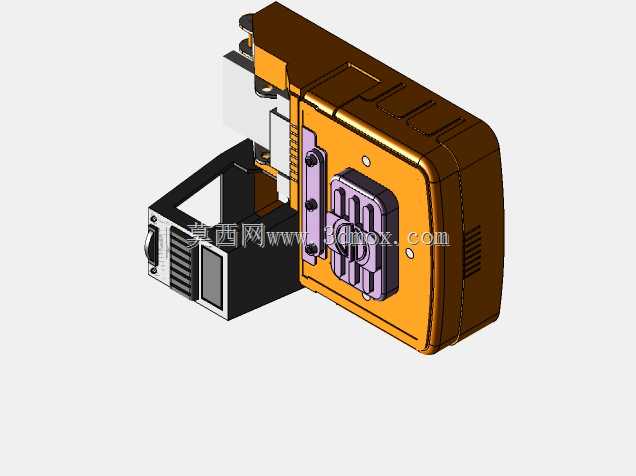

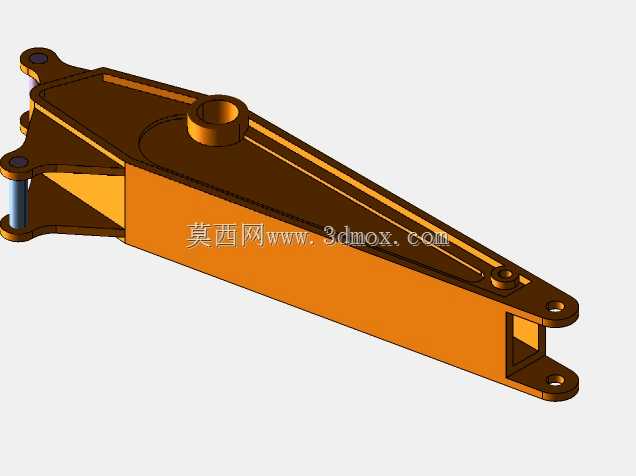

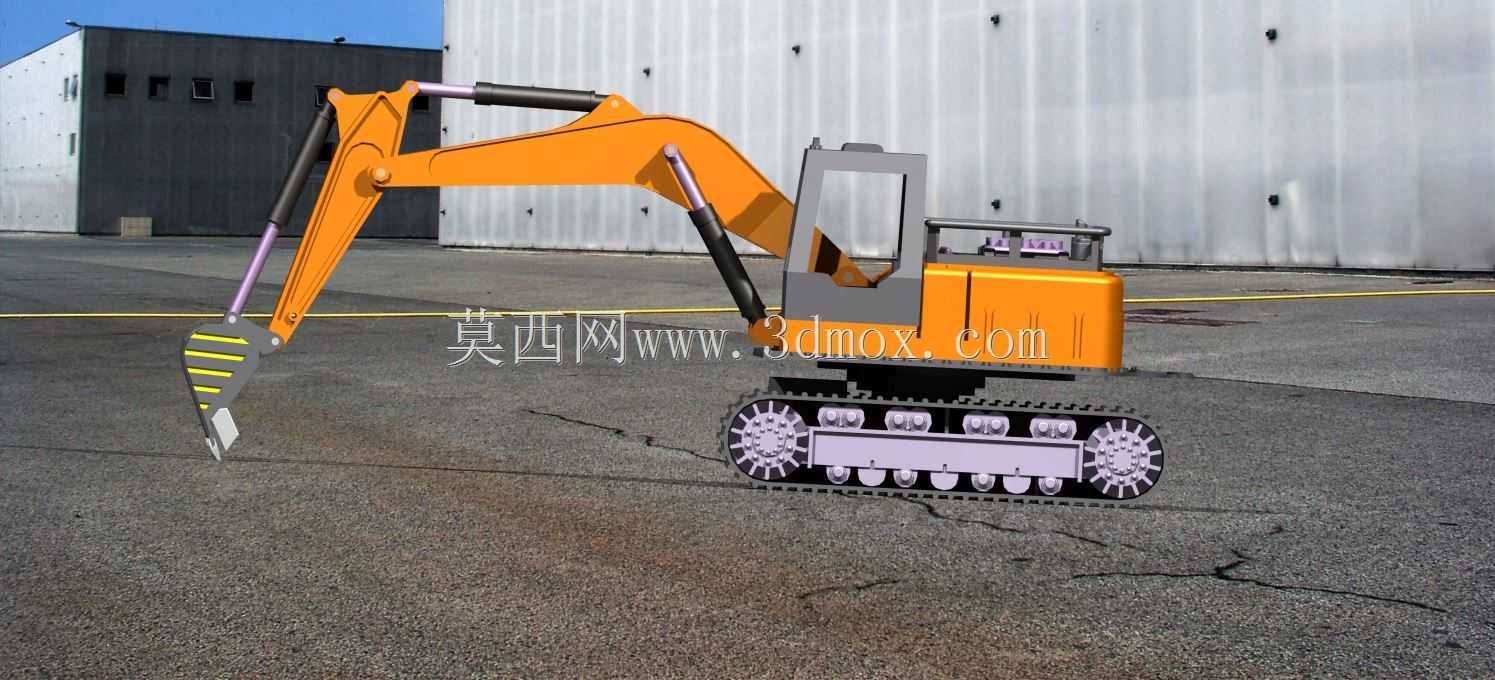

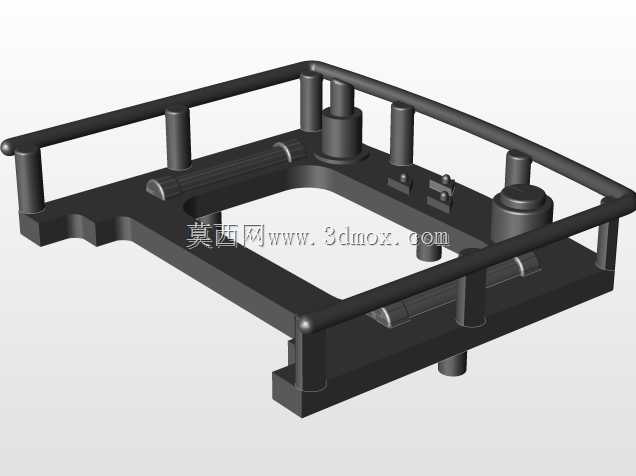

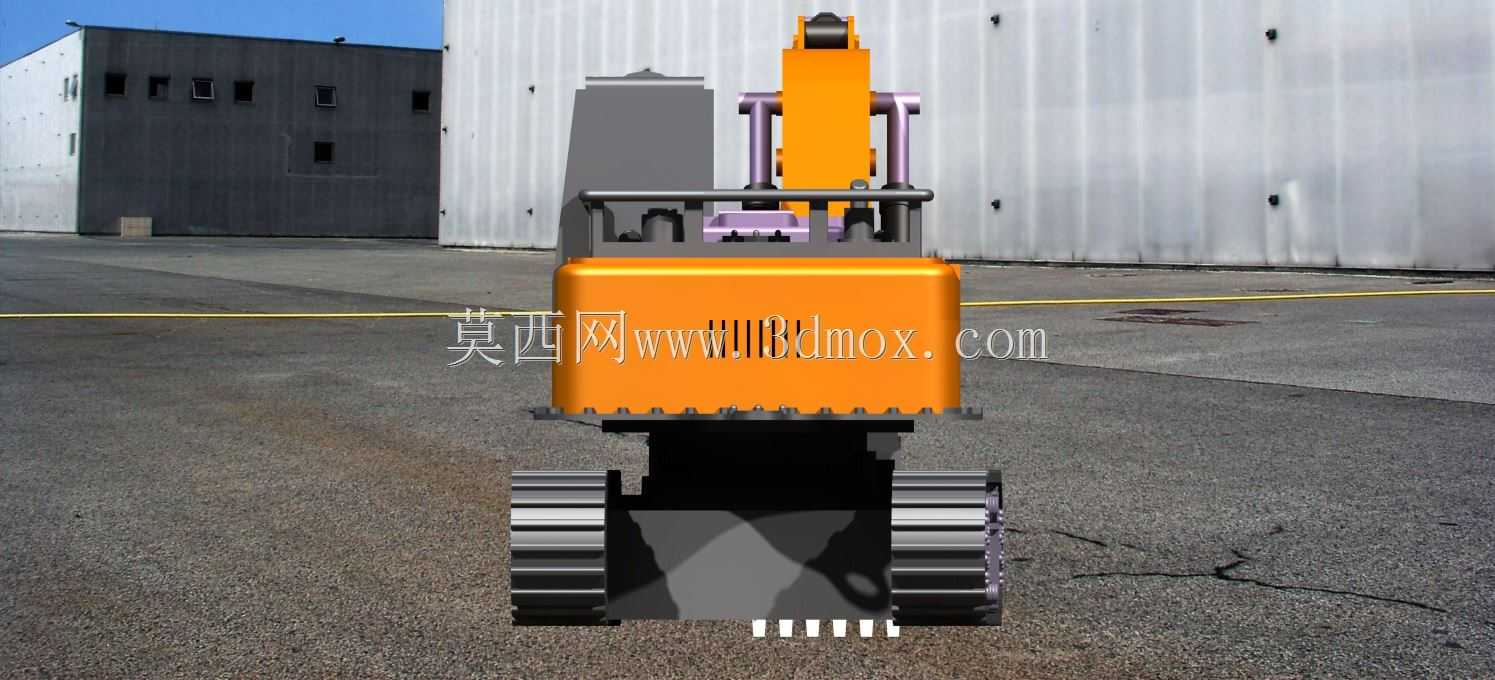

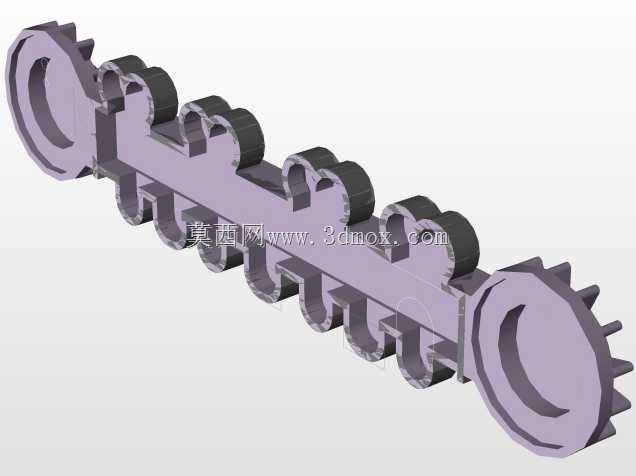

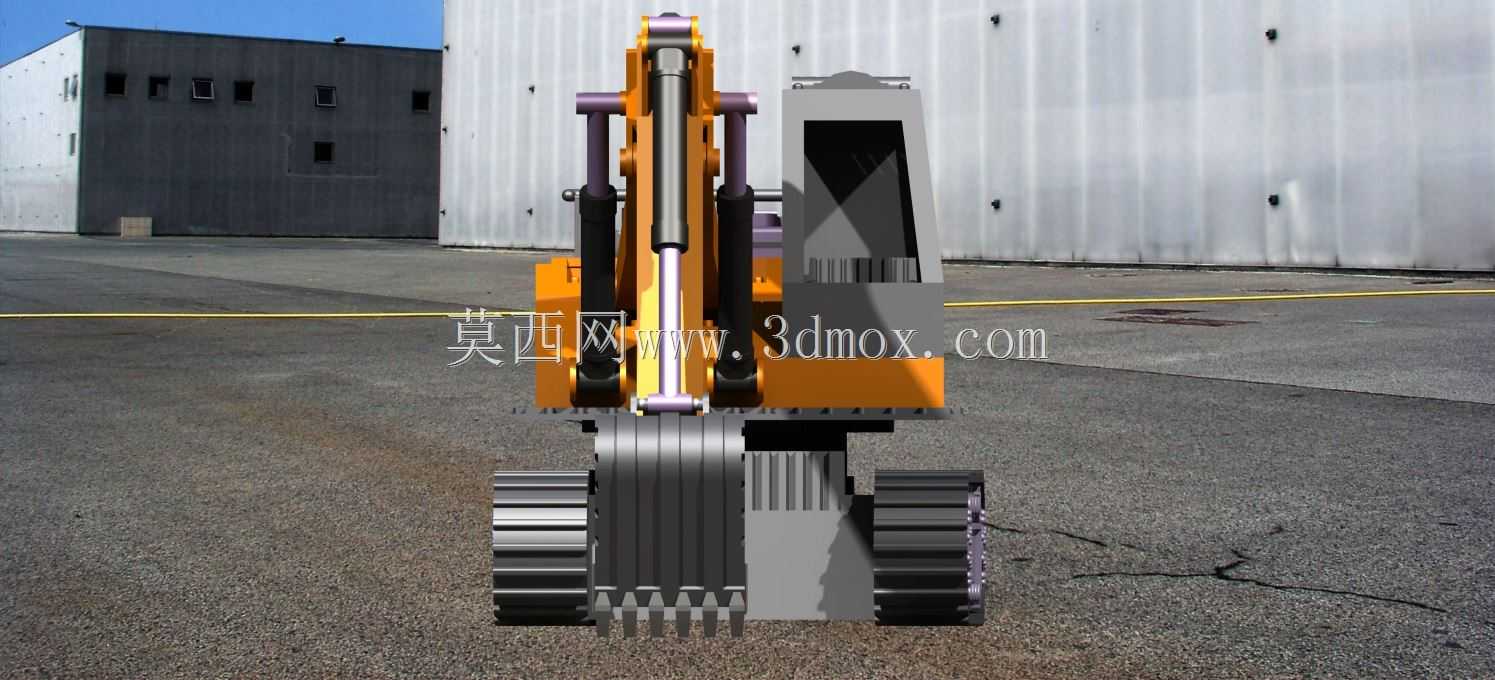

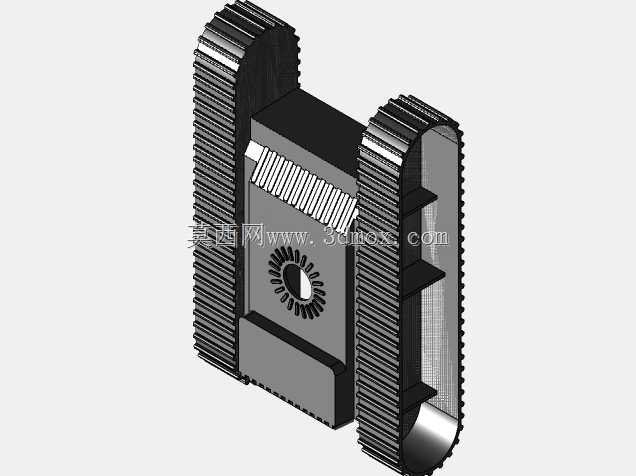

在土方施工、矿山剥离、市政管线开挖、场地平整这类常规工程场景里，履带式挖掘机是作业效率最高的通用工程设备之一，其作业覆盖范围、地面适应性都远超轮式同类设备，尤其适合未硬化的松软场地、碎石坡面等复杂工况作业。这套设计方案围绕中小吨位通用挖掘机的作业需求展开，整机采用常规的反铲作业结构布局，上部回转平台可实现360度全回转，配合下部履带行走机构完成工位转移与作业姿态调整。设计过程中优先考虑了作业循环的动作连贯性，动臂、斗杆、铲斗的铰接点位置经过多轮运动仿真校核，确保最大挖掘深度、最大卸载高度、最大挖掘半径三个核心作业参数匹配通用市政与小型矿山的作业需求，避免出现作业盲区或者卸载时物料洒落的问题。行走机构采用钢制履带板搭配支重轮、驱动轮、导向轮的常规布局，履带张紧装置预留了足够的调整行程，可适应不同磨损程度下的张紧需求，底盘的离地间隙经过核算，能够满足碎石场地、泥泞路面的通过性要求，不会出现底盘托底卡滞的问题。上部平台的布局将动力舱、液压油箱、燃油箱、驾驶室的位置做了合理配重平衡，确保全回转作业时整机重心始终落在履带支撑边界内，避免侧倾风险，驾驶室的视野范围经过校核，操作人员可清晰观察到铲斗作业点与履带周边的作业环境，减少视野盲区带来的安全隐患。液压管路的排布沿着动臂、斗杆的结构内侧布置，避免作业过程中物料碰撞、剐蹭造成管路损坏，铰接点的销轴预留了润滑注油通道，方便日常维护保养。铲斗的斗型采用通用土方斗结构，斗齿角度适配常规土壤、碎石的切削角度，降低挖掘时的切入阻力，斗杆与动臂的截面采用箱型焊接结构，在保证结构强度的前提下尽可能控制整机重量，避免无效负载增加燃油消耗。整机的安装边界充分考虑了运输需求，整机宽度控制在常规平板拖车的运输宽度范围内，作业时可将履带完全展开保证支撑稳定性，转场运输时无需额外拆解上部结构即可完成装载。
